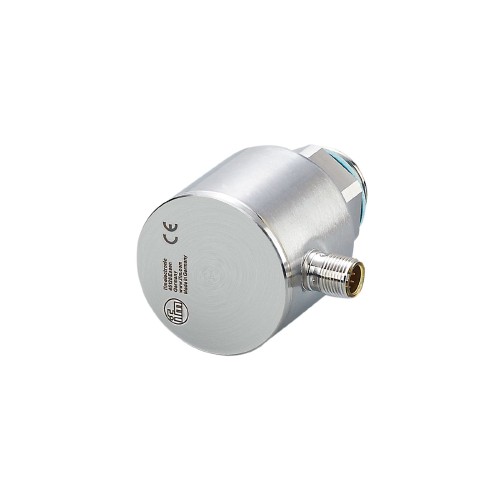

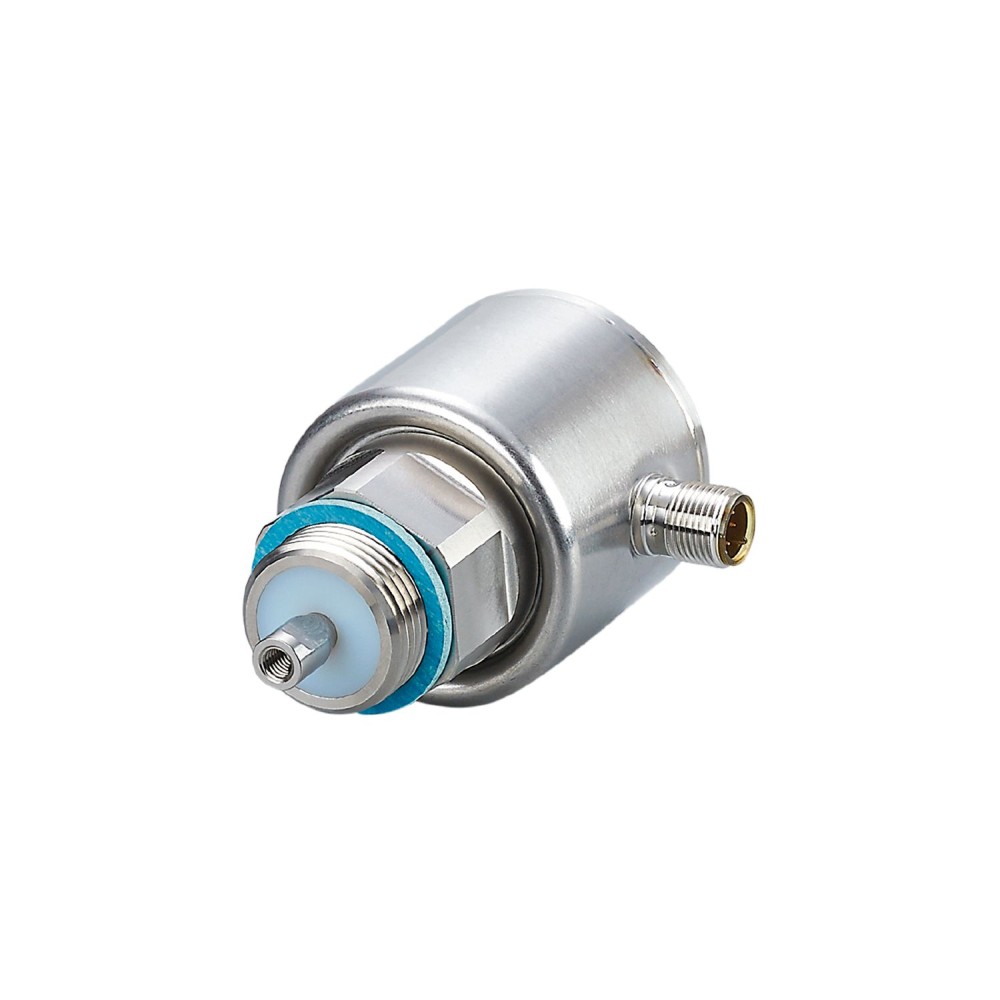

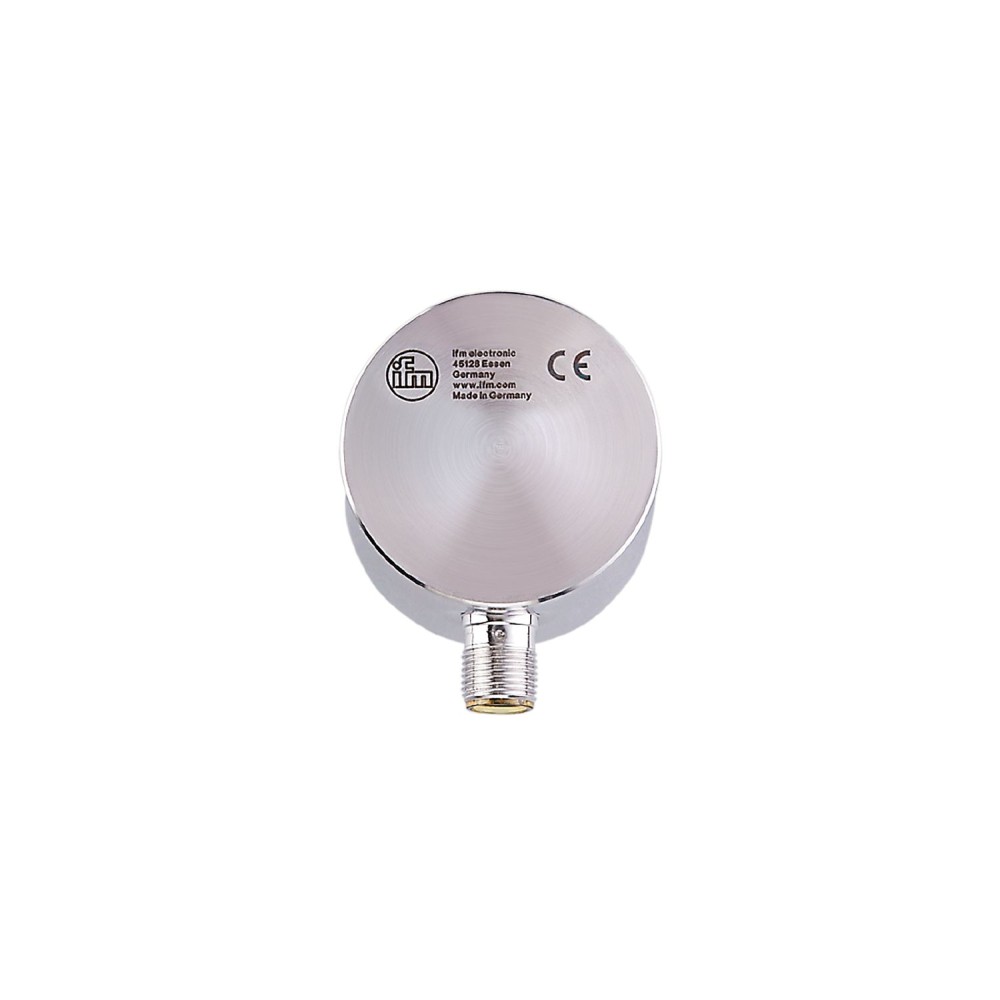

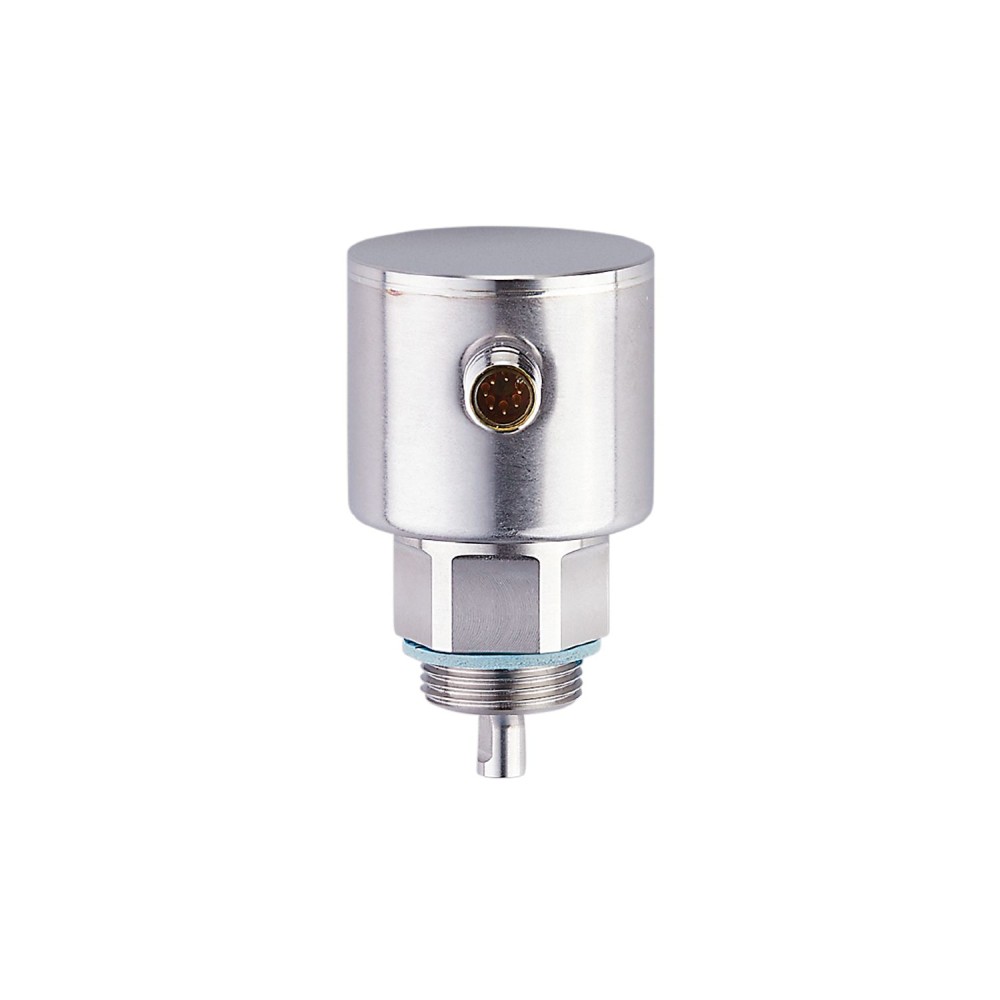

Непрерывный датчик уровня (волноводный радар) IFM LR0000--BR34ASPKG/US LR8020

Код товара: 194941

IFM Производитель

50 250 ₽

Быстрый заказ

Характеристики

Код производителяLR8020

Все характеристики

IFM LR8020 дополнительные характеристики

Описание

Непрерывный датчик уровня IFM LR0000--BR34ASPKG/US LR8020

Непрерывный датчик уровня IFM LR0000--BR34ASPKG/US LR8020 предназначен для точного и надежного контроля уровня различных жидкостей в резервуарах и контейнерах. Устройство использует принцип волноводного радара, что обеспечивает высокую точность измерений в сложных условиях эксплуатации. Датчик подходит для работы с водой, маслами и охлаждающими жидкостями. Модульная конструкция позволяет адаптировать зонд под различные высоты резервуаров путем укорачивания.

Ключевые технические характеристики

Принцип измерения: волноводный радар.Этот метод обеспечивает высокую надежность и точность измерения уровня независимо от изменений плотности, вязкости, давления и температуры среды, а также от наличия пены или конденсата.
Диапазон длины зонда: от 100 до 2000 мм.Гибкость в настройке длины зонда позволяет адаптировать датчик к широкому спектру резервуаров и емкостей, обеспечивая точное измерение уровня в заданных пределах.
Выходной сигнал и интерфейс связи: коммутационный сигнал и IO-Link.Наличие четырех цифровых выходов и поддержка интерфейса IO-Link упрощает интеграцию датчика в современные системы автоматизации и обеспечивает двунаправленную передачу данных, а также дистанционную параметризацию.
Материалы смачиваемых частей: нержавеющая сталь (303/1. 4305; 316L/1. 4435), ПТФЭ, FKM, армированное волокно NBR.Выбор коррозионностойких материалов обеспечивает долговечность и химическую совместимость датчика с агрессивными средами, что расширяет область его применения.
Степень защиты: IP 68, IP 69K.Высокая степень защиты гарантирует надежную работу датчика в условиях повышенной влажности, запыленности и при воздействии струй воды под высоким давлением, что критически важно для промышленных сред.

Преимущества

Высокая точность измерений обеспечивается принципом волноводного радара, что минимизирует влияние внешних факторов на показания.
Универсальность применения благодаря возможности укорачивания зонда и совместимости с различными средами, включая масла, воду и охлаждающие жидкости.
Простая интеграция в системы автоматизации благодаря наличию цифровых выходов и поддержки IO-Link, что упрощает настройку и мониторинг.

Характеристики Непрерывный датчик уровня (волноводный радар) IFM LR0000--BR34ASPKG/US LR8020

Основные характеристики

MTTF[лет]	242
Активный диапазон A[мм]	L-40, (при настройке на масло и масляные среды: L-60)
Аналоговые данные процесса	3
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	485.1
Время задержки включения [с]	<, 3
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, IO-Link
Габариты	Ø 50 / L = 86
Гистерезис	>, 5 мм
Диэлектрическая проницаемость среды	≥ 1,8, (для сред с диэлектрической проницаемостью 1,8...5 (например, масел) для работы необходима коаксиальная труба)
Длина зонда L[мм]	100...2000
Защита	IP 68, IP 69K, (7 дней / глубина воды 1 м / 0,1 бар: IP 68)
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интерфейс связи	IO-Link
Класс защиты	III
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 4
Количество цифровых выходов	4
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Материалы	нержавеющая сталь (304/1.4301), нержавеющая сталь (316L/1.4404), FKM, PEI
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), соединение зонда: нержавеющая сталь (316L/1.4435), ПТФЭ, FKM, уплотнение: армированное волокно NBR
Мин. время цикла процесса [мс]	3.2
Неактивный диапазон I1 / I2[мм]	30 / 10, (при настройке на масло и масляные среды: 30 / 30)
Номинальное давление	16 бар 1,6 МПа
Общее количество выходов	4
Одобрение UL	Номер одобрения UL: H011 Номер файла: ULE174191
Ошибка смещения[мм]	5
Повторяемость[мм]	± 5
Погрешность измерения[мм]	± 7
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault908
Постоянный номинальный ток коммутационного выхода DC[мА]	200
Потребляемый ток [мА]	<, 25
Примечание по заданному значению SP	при настройке на масло и масляные среды: 35...L-30
Примечание по точке сброса rP	при настройке на масло и масляные среды: 30...L-35
Примечания	Для высоких температур процесса: решающее значение имеет температура в месте присоединения к процессу. Фактическая температура среды может быть выше.
Принцип измерения	волноводный радар
Профили	Интеллектуальный датчик - SSP 3.1 Измерительный датчик Common - I&, amp, D Идентификация и диагностика
Рабочее напряжение[В]	18...30 DC
Разрешение[мм]	1
Ревизия IOLink	1.1
режим SIO	да
С шагом [мм]	5
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-25...60
Температура процесса[°C]	-25...80, (90 &, lt, 1 ч , см. примечание под примечаниями)
Температура хранения[°C]	-40...85
Температурный дрейф на 10 К	± 0.2 %
Технологическое соединение	резьбовое соединение G 3/4 наружная резьба
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	10... L-35 мм
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-2750 г (11 мс) / 25 г (6 мс) с эталонным стержнем 0,5 м
Уставка SP	15...L-30 мм
Устойчивость к вибрации	DIN EN 60068-2-65 g (10...2000 Hz) / 1 g (5...200 Hz) with reference rod 0.5 m
Частота дискретизации [Гц]	4
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3: в закрытом металлическом резервуареDIN EN 61000-6-4: в пластиковых или открытых металлических резервуарах
