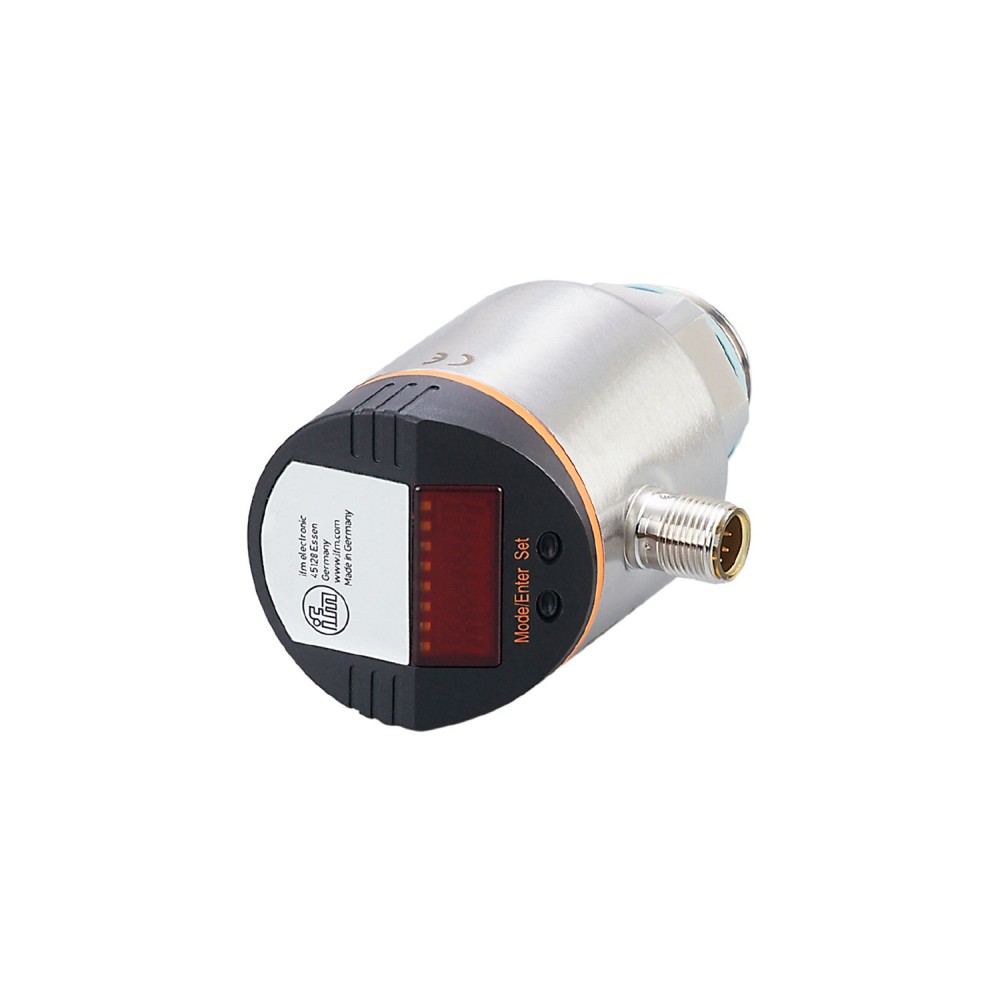

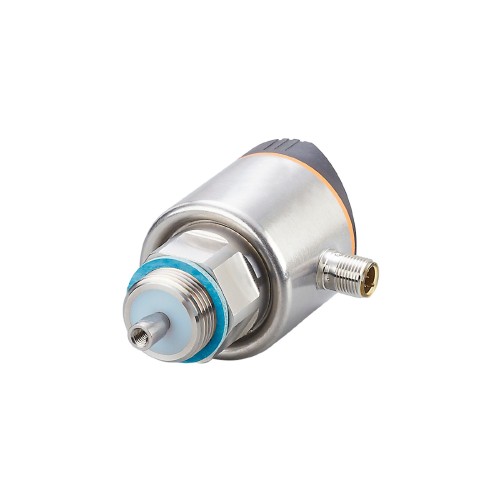

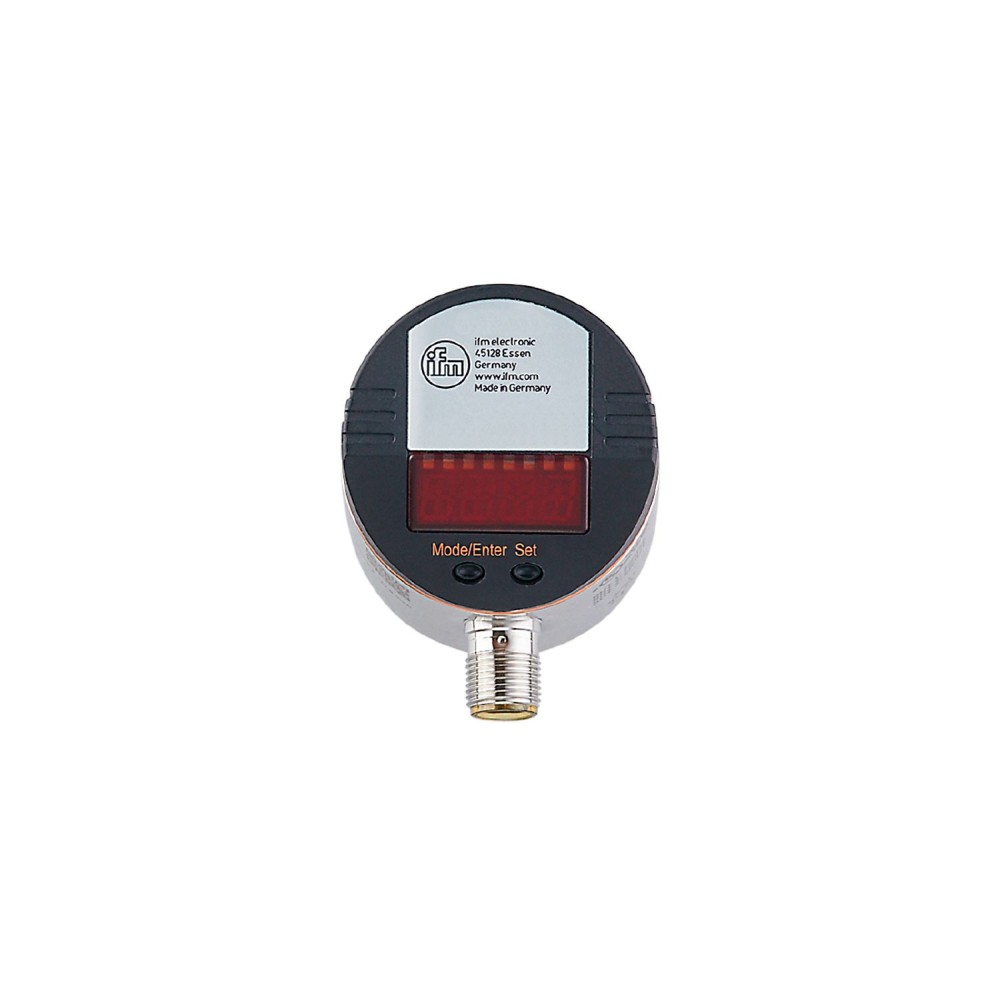

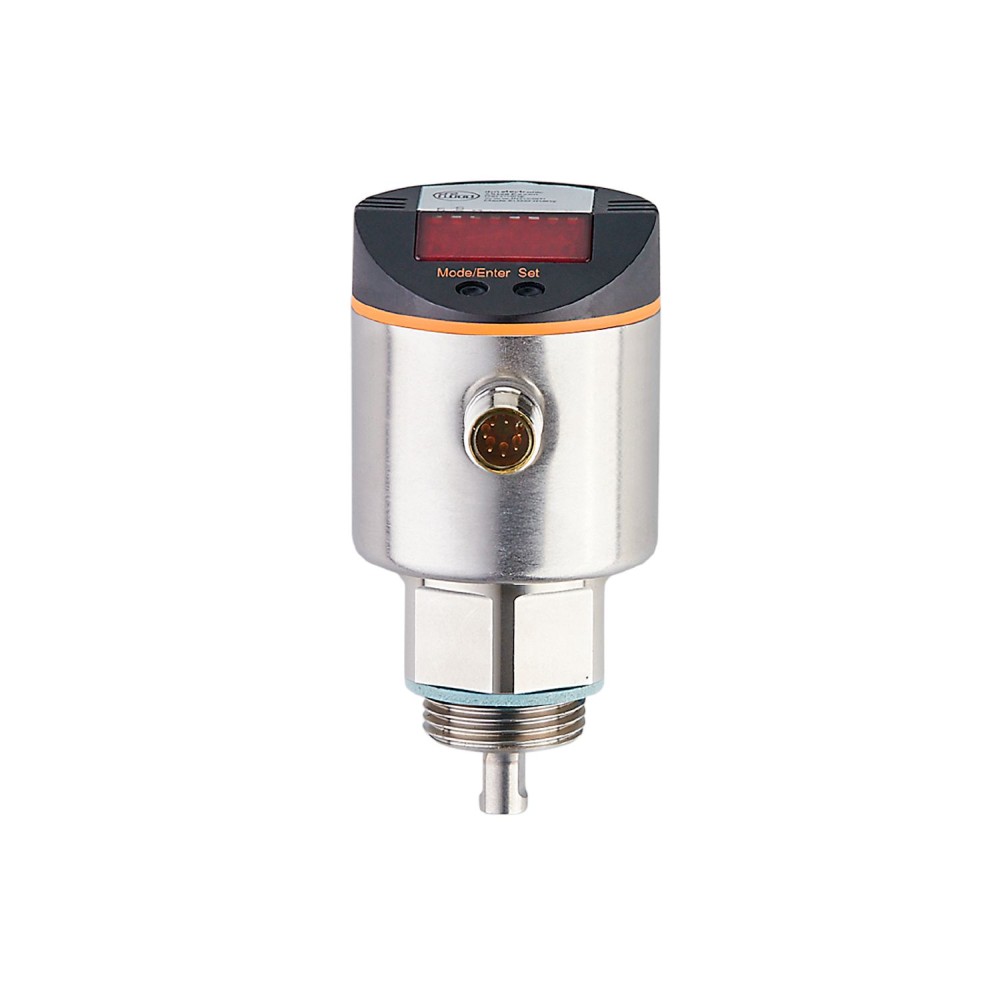

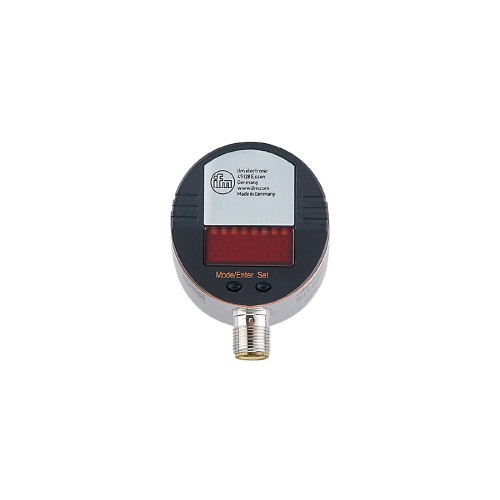

Непрерывный датчик уровня (волноводный радар) IFM LR0000B-BR34AVPKG/US LR8010

Код товара: 194940

IFM Производитель

65 152 ₽

Быстрый заказ

Характеристики

Код производителяLR8010

Все характеристики

IFM LR8010 дополнительные характеристики

Описание

Непрерывный датчик уровня IFM LR0000B-BR34AVPKG/US LR8010

Непрерывный датчик уровня IFM LR0000B-BR34AVPKG/US LR8010 представляет собой волноводный радар, предназначенный для точного и надежного контроля уровня различных жидкостей, таких как вода, масла и охлаждающие жидкости, в резервуарах и контейнерах. Модульная конструкция, состоящая из блока оценки и зонда, обеспечивает адаптацию к различным условиям применения.

Ключевые характеристики

Принцип измерения: Волноводный радар
Данный принцип измерения обеспечивает высокую точность и надежность показаний уровня, минимизируя влияние изменений плотности, температуры и давления контролируемой среды. Это позволяет получать стабильные данные в динамичных промышленных условиях.
Длина зонда: 100... 1600 мм
Возможность укорачивания зонда позволяет адаптировать датчик к конкретным размерам резервуаров и контейнеров, что обеспечивает гибкость в проектировании и эксплуатации систем контроля уровня. Эта характеристика упрощает интеграцию датчика в существующие инфраструктуры.
Интерфейс связи: IO-Link
Наличие интерфейса IO-Link упрощает интеграцию датчика в современные автоматизированные системы. IO-Link обеспечивает двунаправленную связь для передачи данных процесса, диагностической информации и удаленной параметризации, повышая эффективность управления и обслуживания.
Материалы смачиваемых частей: Нержавеющая сталь (316L/1. 4435), ПТФЭ, FKM
Использование высококачественных материалов, таких как нержавеющая сталь 316L, политетрафторэтилен (ПТФЭ) и фторкаучук (FKM), гарантирует высокую коррозионную стойкость и химическую совместимость с широким спектром промышленных жидкостей. Это увеличивает срок службы датчика и обеспечивает его надежную работу в агрессивных средах.
Одобрения: WHG, Разрешение Генерального строительного органа (Германия)
Датчик имеет одобрение WHG (Федеральный закон о воде Германии) и разрешение Генерального строительного органа для использования в качестве защиты от перелива. Это подтверждает соответствие строгим европейским стандартам безопасности и применимость в критически важных системах, где требуется предотвращение перелива.

Преимущества

Высокая точность и надежность:Принцип волноводного радара обеспечивает стабильное и точное измерение уровня независимо от свойств среды и условий окружающей среды.
Гибкость и простота интеграции:Возможность адаптации длины зонда и поддержка IO-Link упрощают установку и настройку датчика в различных промышленных приложениях.
Долговечность и безопасность:Применение коррозионностойких материалов и наличие необходимых одобрений обеспечивают длительный срок службы и соответствие высоким стандартам безопасности, особенно при использовании в качестве защиты от перелива.

Характеристики Непрерывный датчик уровня (волноводный радар) IFM LR0000B-BR34AVPKG/US LR8010

Основные характеристики

MTTF[лет]	198
Активный диапазон A[мм]	L-40, (при настройке на масло и масляные среды: L-60)
Аналоговые данные процесса	1
Вакуумное сопротивление	-500 mbar-0.05 MPa
Вес	402
Время задержки включения [с]	<, 3
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	сигнал переключения
Габариты	Ø 50 / L = 99
Гистерезис	10 ОП[мм]
Диэлектрическая проницаемость среды	≥ 2
Длина зонда L[мм]	100...1600
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интерфейс связи	IO-Link
Класс защиты	III
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 4
Количество цифровых выходов	4
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Материалы	нержавеющая сталь (316L/1.4404), нержавеющая сталь (304/1.4301), FKM, PBT, PC, PEI, TPE-V
Материалы (смачиваемые части)	Датчик: нержавеющая сталь (303/1.4305), нержавеющая сталь (316L/1.4435), ПТФЭ, FKM, армированное волокно NBR, Зонд: нержавеющая сталь (316L/1.4404), Коаксиальная трубка: нержавеющая сталь (304/1.4301), нержавеющая сталь (316L/1.4404), нержавеющая сталь 301/1.4310), армированное волокно PPS
Мин. время цикла процесса [мс]	2.3
Не может быть использован для	См. инструкцию по эксплуатации, глава «Функции и характеристики».
Неактивный диапазон I1 / I2[мм]	30 / 10, (при настройке на масло и масляные среды: 30 / 30)
Номинальное давление	4 бар 0,4 МПа
Общее количество выходов	4
Одобрение	WHG, Разрешение Генерального строительного органа, предотвращение перелива
Отображать	Дисплей: 3 светодиода, зеленый, состояние переключения, 4 светодиода, желтый, алфавитно-цифровой дисплей, 4-значный, настройка параметров, алфавитно-цифровой дисплей, 4-значный
Ошибка смещения[мм]	5
Повторяемость[мм]	± 5
Погрешность измерения[мм]	± 7
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault1250
Постоянный номинальный ток коммутационного выхода DC[мА]	200
Потребляемый ток [мА]	<, 30
Примечание по заданному значению SP	при настройке на масло и масляные среды: 35...L-30
Примечание по точке сброса rP	при настройке на масло и масляные среды: 30...L-35
Примечания	Для высоких температур процесса: решающее значение имеет температура в месте присоединения к процессу. Фактическая температура среды может быть выше.
Принцип измерения	волноводный радар
Рабочее напряжение[В]	18...30 DC
Разрешение[мм]	1
Ревизия IOLink	1.1
режим SIO	да
С шагом [мм]	5
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	0...60
Температура процесса[°C]	0...80, (см. примечание в разделе «Примечания»)
Температура хранения[°C]	-25...80
Температурный дрейф на 10 К	± 0.2 %
Технологическое соединение	резьбовое соединение G 3/4 наружная резьба
Тип защиты от короткого замыкания	тепловой, импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка переключения перелива OP[мм]	70...L-30
Точка сброса rP	10... L-35 мм
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-2750 г (11 мс) / 25 г (6 мс) с эталонным стержнем 0,5 м
Уставка SP	15...L-30 мм
Установка	Эксплуатация только совместно со штангой и коаксиальной трубой.
Устойчивость к вибрации	DIN EN 60068-2-65 g (10...2000 Hz) / 1 g (5...200 Hz) with reference rod 0.5 m
Частота дискретизации [Гц]	4
Электрическое проектирование	ПНП
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3в закрытом металлическом резервуареDIN EN 61000-6-4в пластиковых или открытых металлических резервуарах
