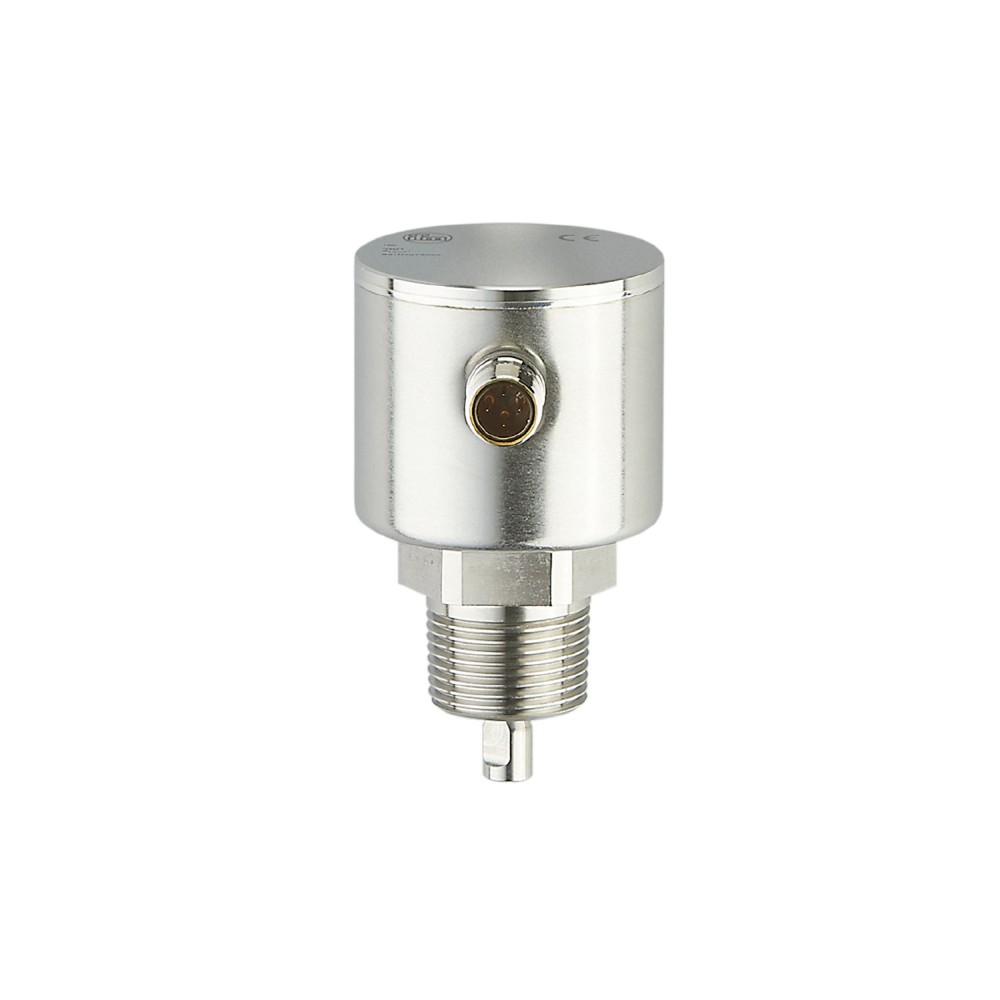

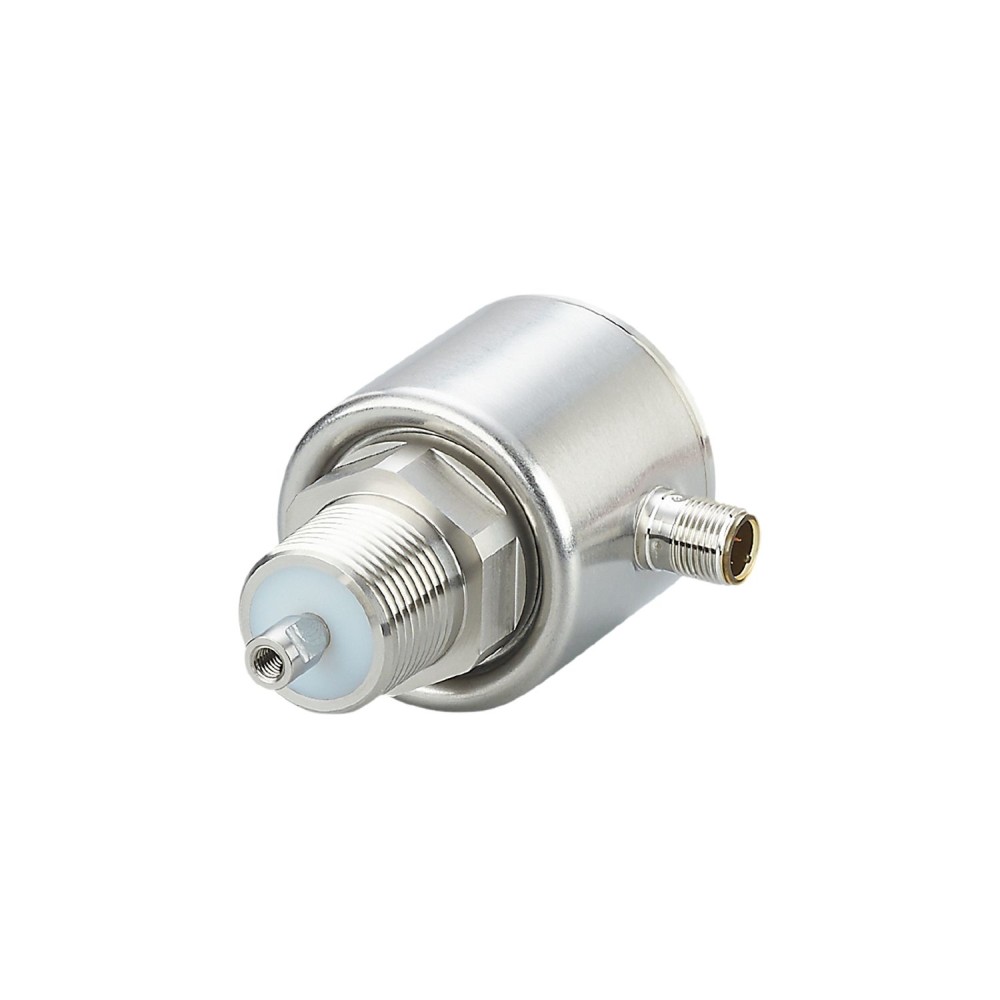

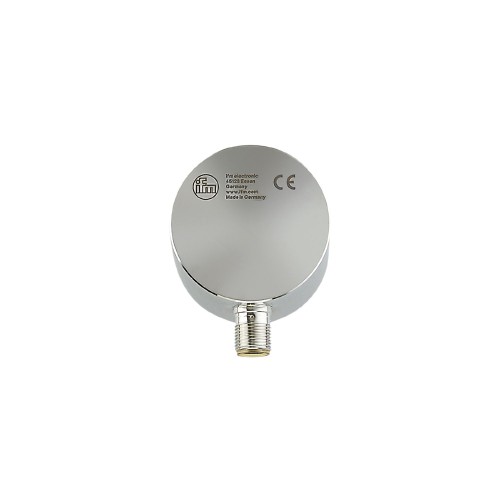

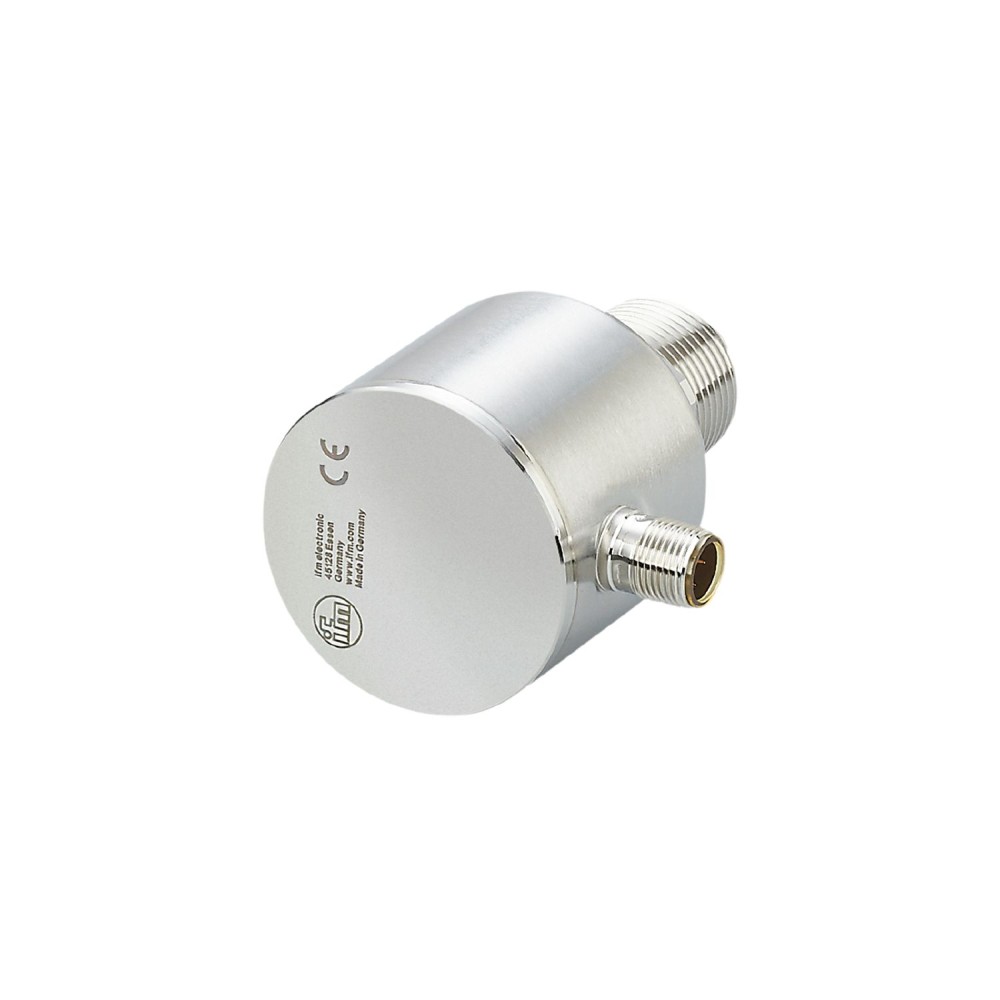

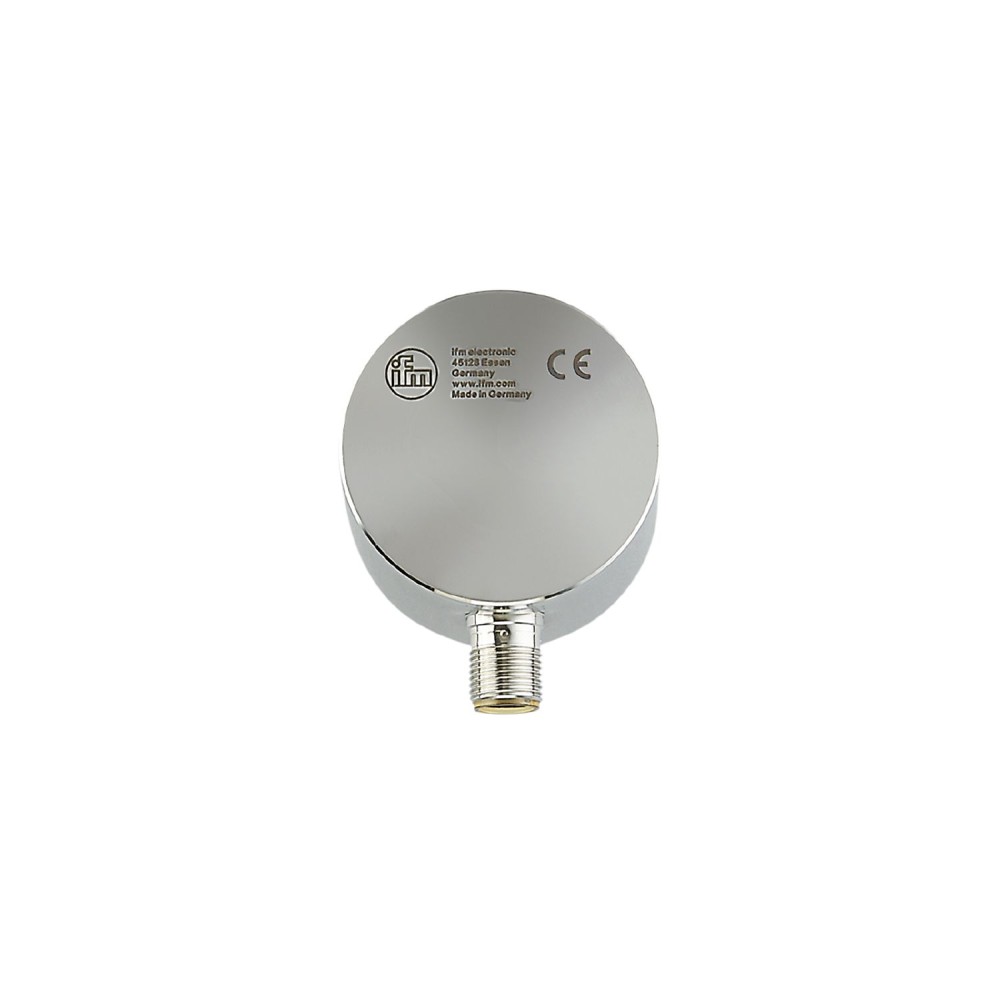

Непрерывный датчик уровня (волноводный радар) IFM LR0000--BN34AQPKG/US LR7320

Код товара: 194937

IFM Производитель

43 848 ₽

Быстрый заказ

Характеристики

Код производителяLR7320

Все характеристики

IFM LR7320 дополнительные характеристики

Описание

Непрерывный датчик уровня IFM LR7320 (волноводный радар)

Непрерывный датчик уровня IFM LR7320, артикул LR0000--BN34AQPKG/US, предназначен для точного и надежного контроля уровня жидких сред в резервуарах и емкостях. Устройство подходит для работы с водой и средами на водной основе. Модульная конструкция, состоящая из блока оценки и зонда, обеспечивает гибкость применения и адаптацию к различным условиям эксплуатации.

Ключевые технические характеристики и преимущества

Принцип измерения: Волноводный радар.Датчик использует технологию волноводного радара, которая обеспечивает высокую точность измерения уровня независимо от изменений температуры, давления или диэлектрической проницаемости среды. Это гарантирует стабильную и надежную работу в сложных промышленных условиях.

Адаптируемая длина зонда: От 100 до 2000 мм.Модульная конструкция позволяет укорачивать зонд в диапазоне от 100 до 2000 мм, что обеспечивает гибкую адаптацию к различным высотам резервуаров и специфическим требованиям объекта. Такая универсальность упрощает проектирование и монтаж системы.

Цифровой интерфейс IO-Link.Встроенный интерфейс IO-Link обеспечивает двухстороннюю связь для передачи измеренных значений и удаленной параметризации датчика. Это упрощает интеграцию в системы автоматизации, позволяет проводить быструю настройку и диагностику, а также удаленный мониторинг состояния устройства.

Высокая степень защиты: IP 68 и IP 69K.Датчик обладает классами защиты IP 68 и IP 69K, что гарантирует его работоспособность в условиях высокого уровня пыли, длительного погружения в воду и воздействия струй воды под высоким давлением и температурой. Это обеспечивает долговечность и надежность эксплуатации в агрессивных производственных средах.

Преимущества:

Точность и надежность измерений:Принцип волноводного радара обеспечивает высокую точность и повторяемость измерений независимо от физических свойств среды.
Гибкость применения:Возможность укорачивания зонда позволяет адаптировать датчик к широкому диапазону размеров емкостей.
Простота интеграции и обслуживания:Поддержка IO-Link упрощает подключение, настройку и диагностику, снижая затраты на ввод в эксплуатацию и техническое обслуживание.

Характеристики Непрерывный датчик уровня (волноводный радар) IFM LR0000--BN34AQPKG/US LR7320

Основные характеристики

MTTF[лет]	286
Активный диапазон A[мм]	L-40
Аналоговые данные процесса	3
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	441.7
Время задержки включения [с]	<, 3
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, IO-Link
Гистерезис	>, 5 мм
Диэлектрическая проницаемость среды	>, 5
Длина зонда L[мм]	100...2000
Защита	IP 68, IP 69K, (7 дней / глубина воды 1 м / 0,1 бар: IP 68)
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интерфейс связи	IO-Link
Класс защиты	III
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Материалы	нержавеющая сталь (304/1.4301), нержавеющая сталь (316L/1.4404), FKM, PEI
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), соединение зонда: нержавеющая сталь (316L/1.4435), ПТФЭ, FKM
Мин. время цикла процесса [мс]	3.2
Неактивный диапазон I1 / I2[мм]	30 / 10
Номинальное давление	16 бар 1,6 МПа
Общее количество выходов	2
Одобрение UL	Номер одобрения UL: H010 Номер файла: ULE174191
Ошибка смещения[мм]	5
Повторяемость[мм]	5
Погрешность измерения[мм]	± 7
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault979
Постоянный номинальный ток коммутационного выхода DC[мА]	200
Потребляемый ток [мА]	<, 25
Примечания	Для высоких температур процесса: решающее значение имеет температура в месте присоединения к процессу. Фактическая температура среды может быть выше.
Принцип измерения	волноводный радар
Профили	Интеллектуальный датчик - SSP 3.1 Измерительный датчик Common - I&, amp, D Идентификация и диагностика
Рабочее напряжение[В]	18...30 DC
Разрешение[мм]	1
Ревизия IOLink	1.1
режим SIO	да
С шагом [мм]	5
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-25...60
Температура процесса[°C]	-25...80, (90 &, lt, 1 ч , см. примечание под примечаниями)
Температура хранения[°C]	-40...85
Температурный дрейф на 10 К	± 0.2 %
Технологическое соединение	резьбовое соединение 3/4&, quot, NPT наружная резьба
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	10... L-35 мм
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-2750 г (11 мс) / 25 г (6 мс) с эталонным стержнем 0,5 м
Уставка SP	15...L-30 мм
Устойчивость к вибрации	DIN EN 60068-2-65 g (10...2000 Hz) / 1 g (5...200 Hz) with reference rod 0.5 m
Частота дискретизации [Гц]	4
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3: в закрытом металлическом резервуареDIN EN 61000-6-4: в пластиковых или открытых металлических резервуарах
