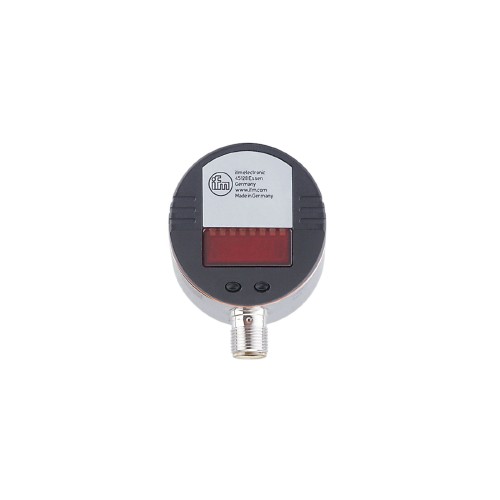

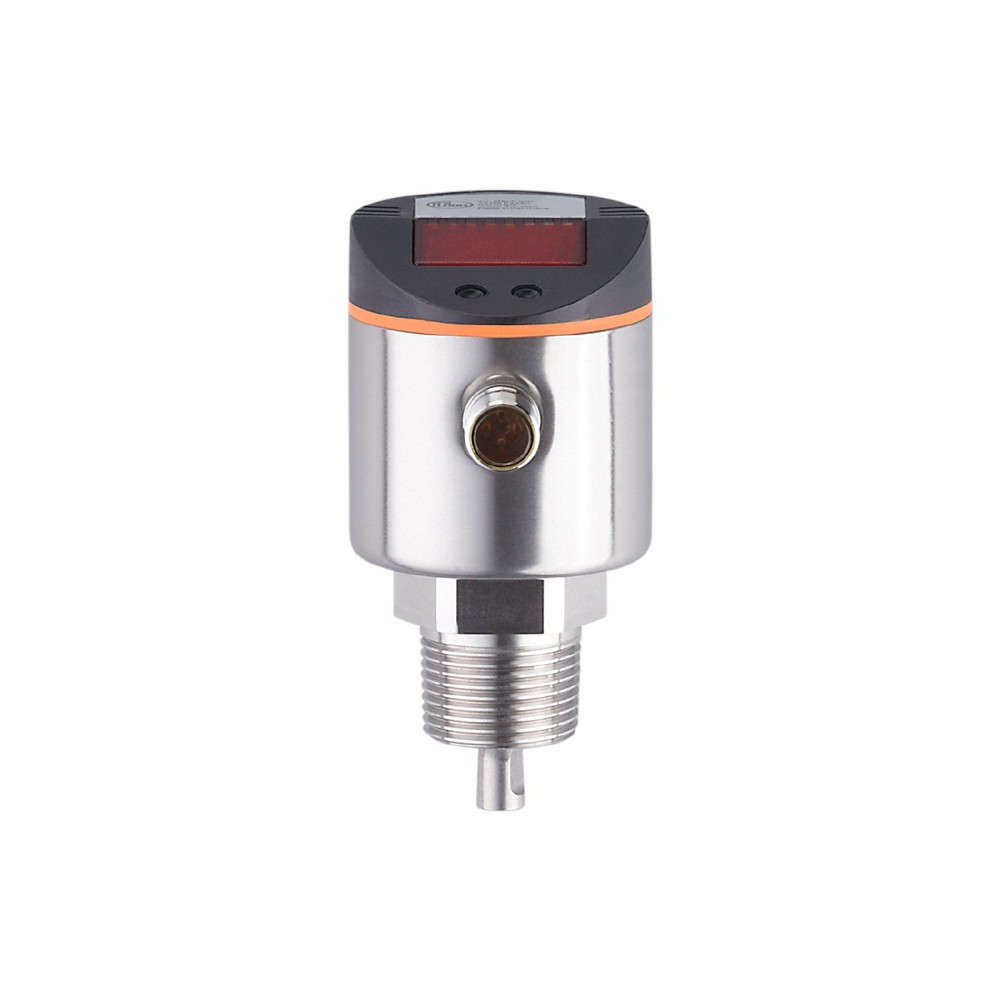

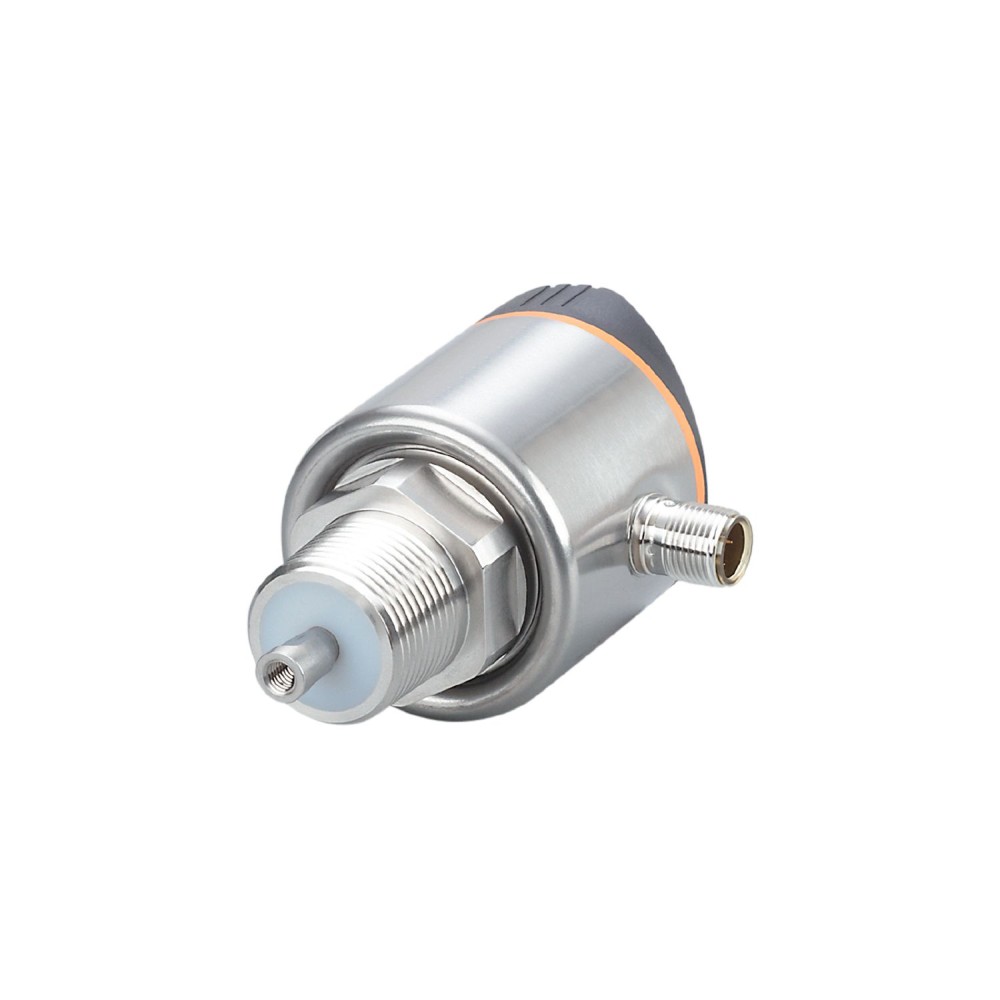

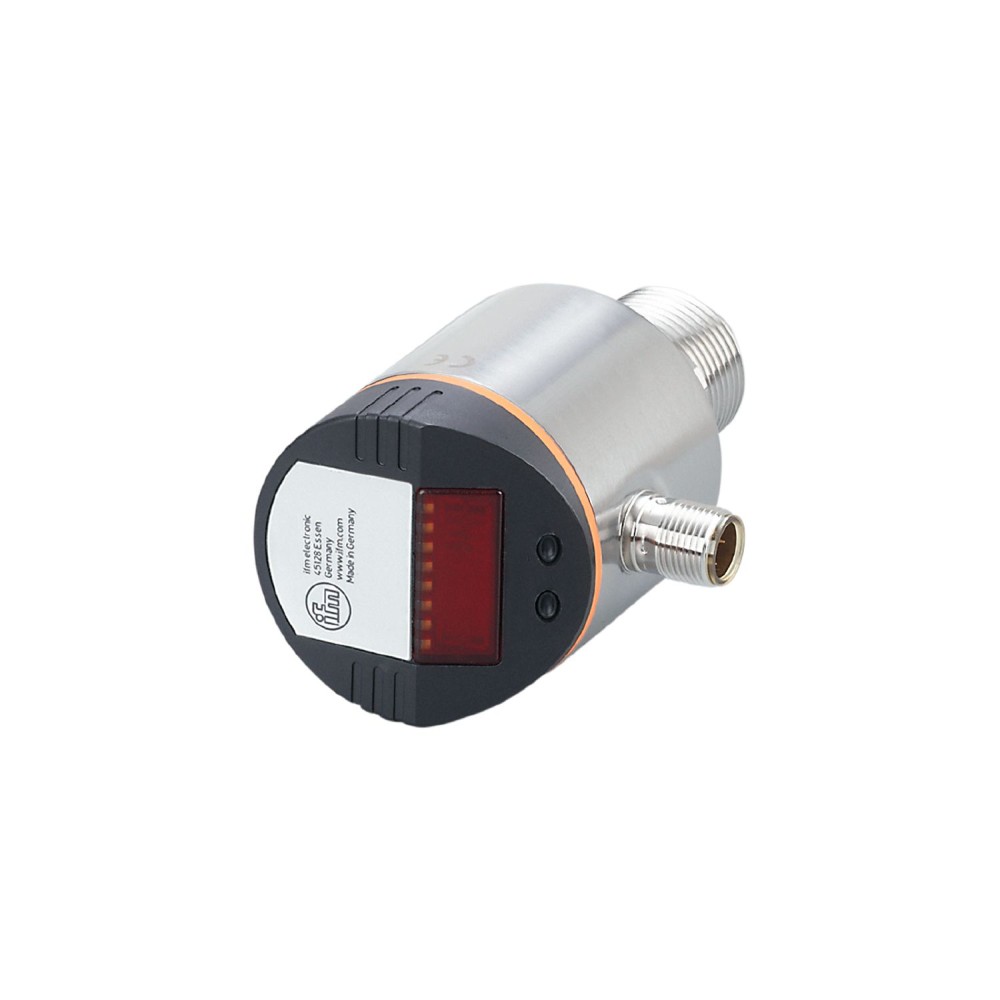

Непрерывный датчик уровня (волноводный радар) IFM LR0000B-BN34AQPKG/US LR7300

Код товара: 194936

IFM Производитель

47 817 ₽

Быстрый заказ

Характеристики

Код производителяLR7300

Все характеристики

IFM LR7300 дополнительные характеристики

Описание

Непрерывный датчик уровня (волноводный радар) IFM LR0000B-BN34AQPKG/US LR7300

Датчик уровня IFM LR0000B-BN34AQPKG/US LR7300 предназначен для непрерывного и надежного контроля уровня жидкостей в резервуарах и контейнерах. Устройство использует принцип волноводного радара, что обеспечивает точное измерение независимо от изменений диэлектрической проницаемости, давления или температуры среды.

Ключевые характеристики

Принцип измерения: волноводный радар
Данный принцип измерения обеспечивает высокую точность и надежность показаний, так как на него не влияют изменения плотности, проводимости или вязкости измеряемой среды, а также наличие пены или пара.

Диапазон измерения (длина зонда): 100... 1600 мм
Модульная конструкция датчика позволяет адаптировать длину зонда к различным высотам резервуаров путем его укорачивания, что обеспечивает гибкость в применении для широкого спектра задач измерения уровня.

Погрешность измерения: ± 7 мм
Высокая точность измерений в пределах ± 7 мм позволяет применять датчик в процессах, где требуется строгий контроль уровня с минимальными отклонениями.

Материалы смачиваемых частей: нержавеющая сталь (303/1. 4305, 316L/1. 4435), ПТФЭ, FKM
Использование коррозионностойких материалов, таких как нержавеющая сталь, политетрафторэтилен (ПТФЭ) и фторкаучук (FKM), обеспечивает химическую стойкость и долговечность датчика при контакте с различными агрессивными средами.

Выходной сигнал: коммутационный сигнал; IO-Link
Датчик оснащен двумя цифровыми выходами с возможностью параметризации как нормально открытый или нормально закрытый, а также поддерживает интерфейс IO-Link. Это обеспечивает гибкую интеграцию в современные системы автоматизации и упрощает настройку параметров.

Преимущества

Надежность измерений:Принцип волноводного радара гарантирует стабильные показания уровня независимо от физических свойств среды и условий процесса.
Гибкость применения:Возможность адаптации длины зонда к конкретным условиям резервуара и широкий диапазон измерения расширяют область использования датчика.
Совместимость с агрессивными средами:Применение высококачественных материалов для смачиваемых частей обеспечивает долгий срок службы даже в сложных промышленных условиях.
Удобство интеграции:Поддержка IO-Link упрощает параметризацию, диагностику и интеграцию датчика в существующие системы управления.

Характеристики Непрерывный датчик уровня (волноводный радар) IFM LR0000B-BN34AQPKG/US LR7300

Основные характеристики

MAWP для приложений согласно CRN[бар]	16 бар
MTTF[лет]	233
Активный диапазон A[мм]	L-40
Аналоговые данные процесса	1
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	397.25
Время задержки включения [с]	<, 3
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, IO-Link
Гистерезис	>, 5 мм
Диэлектрическая проницаемость среды	≥ 5
Длина зонда L[мм]	100...1600
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интерфейс связи	IO-Link
Класс защиты	III
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Материалы	нержавеющая сталь (304/1.4301), нержавеющая сталь (316L/1.4404), FKM, PBT, PC, PEI, TPE-V
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), соединение зонда: нержавеющая сталь (316L/1.4435), ПТФЭ, FKM
Мин. время цикла процесса [мс]	2.3
Не может быть использован для	См. инструкцию по эксплуатации, глава «Функции и характеристики».
Неактивный диапазон I1 / I2[мм]	30 / 10
Номинальное давление	16 бар 1,6 МПа
Общее количество выходов	2
Одобрение UL	Номер одобрения UL: H007 Номер файла: ULE174191
Отображать	Дисплей: 3 светодиода, зеленый, состояние переключения, 2 светодиода, желтый, алфавитно-цифровой дисплей, 4-значный, настройка параметров, алфавитно-цифровой дисплей, 4-значный
Ошибка смещения[мм]	5
Повторяемость[мм]	± 5
Погрешность измерения[мм]	± 7
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault9
Постоянный номинальный ток коммутационного выхода DC[мА]	200
Потребляемый ток [мА]	<, 30
Примечания	См. техническое примечание в разделе «Загрузки». Для высоких температур процесса: решающее значение имеет температура в месте присоединения к процессу. Фактическая температура среды может быть выше.
Принцип измерения	волноводный радар
Рабочее напряжение[В]	18...30 DC
Разрешение[мм]	1
Ревизия IOLink	1.1
режим SIO	да
С шагом [мм]	5
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
стандарт SDCI	IEC 61131-9 CDV
Температура окружающей среды[°C]	-25...60
Температура процесса[°C]	-25...80, (90 &, lt, 1 ч , см. примечание под примечаниями)
Температура хранения[°C]	-40...85
Температурный дрейф на 10 К	± 0.2 %
Технологическое соединение	резьбовое соединение 3/4&, quot, NPT наружная резьба
Тип защиты от короткого замыкания	тепловой, импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	10... L-35 мм
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-2750 г (11 мс) / 25 г (6 мс) с эталонным стержнем 0,5 м
Уставка SP	15...L-30 мм
Устойчивость к вибрации	DIN EN 60068-2-65 g (10...2000 Hz) / 1 g (5...200 Hz) with reference rod 0.5 m
Частота дискретизации [Гц]	4
Электрическое проектирование	ПНП
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3в закрытом металлическом резервуареDIN EN 61000-6-4в пластиковых или открытых металлических резервуарах
