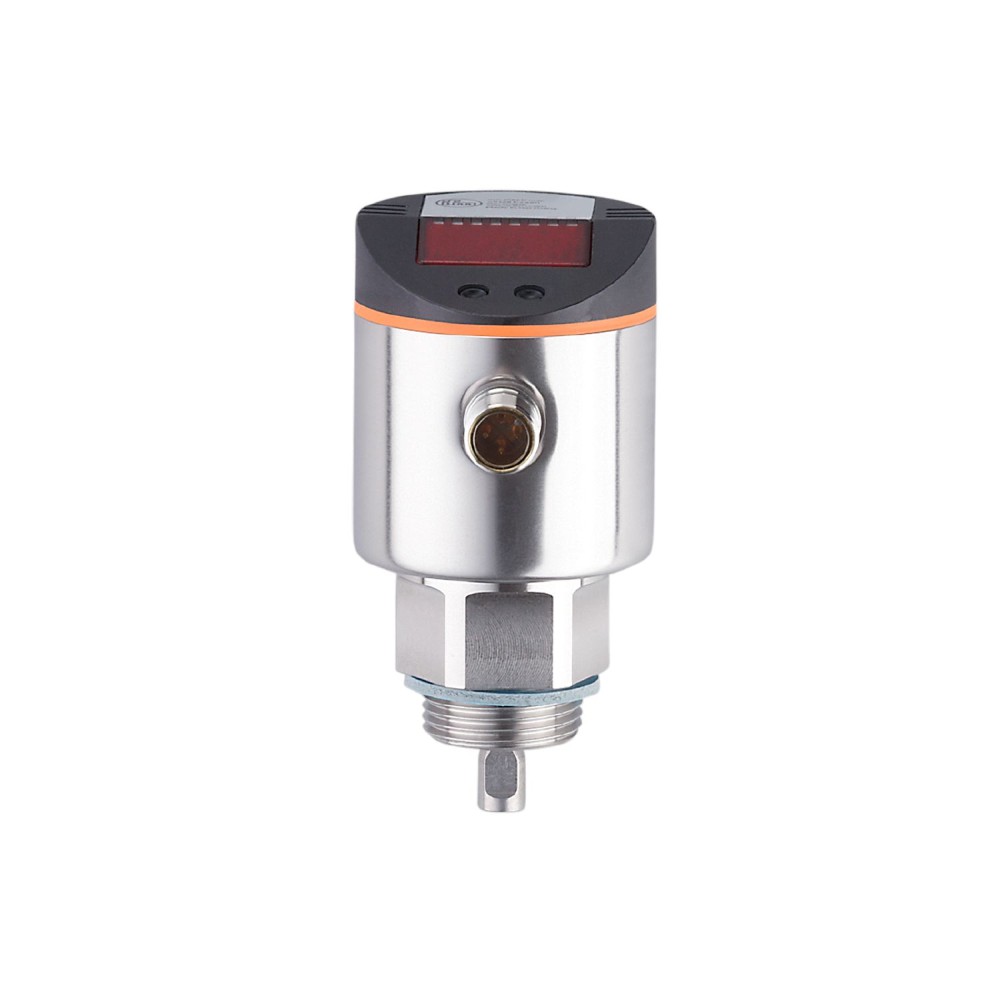

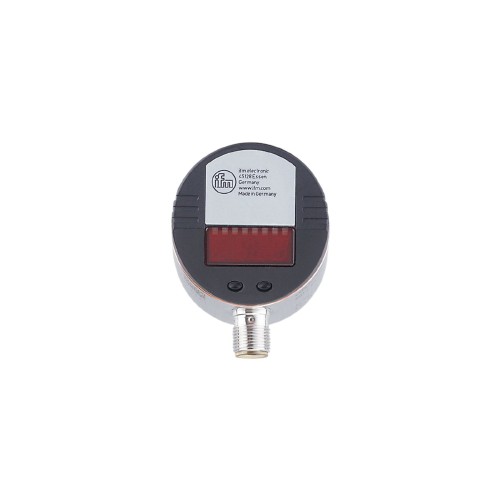

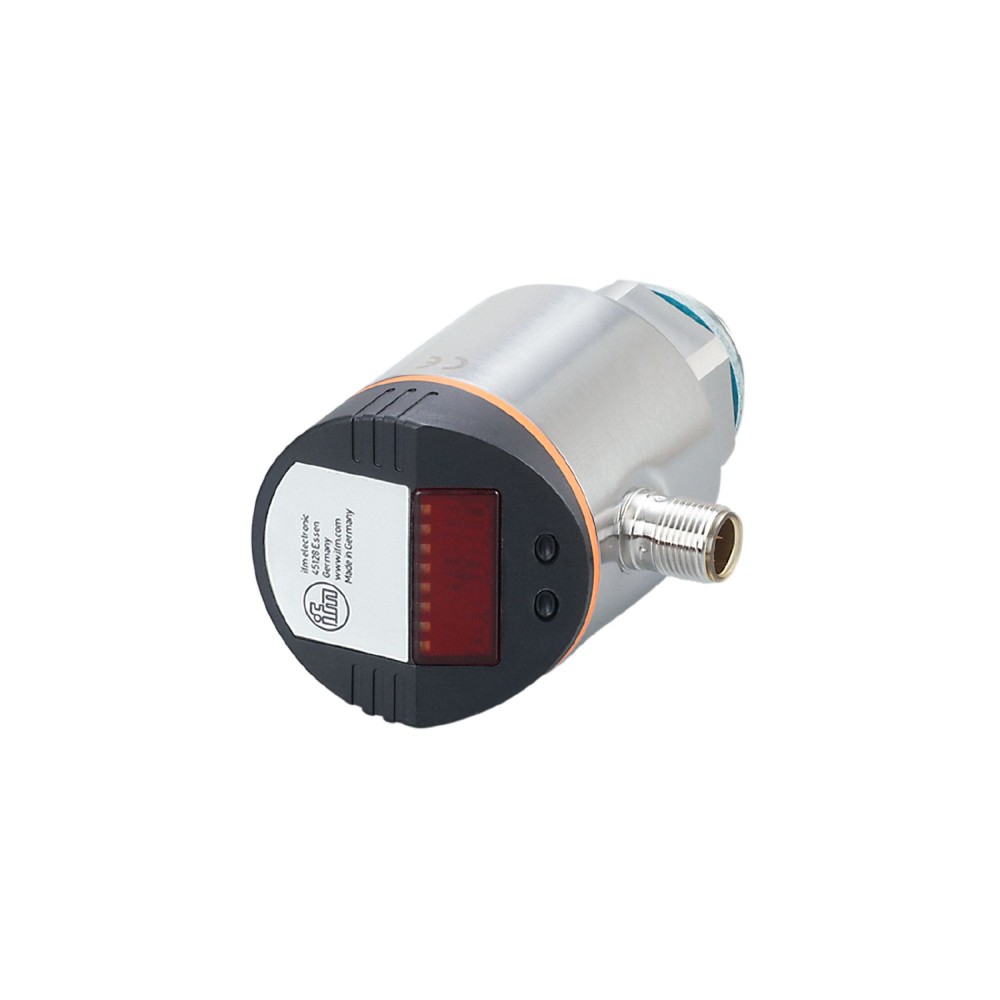

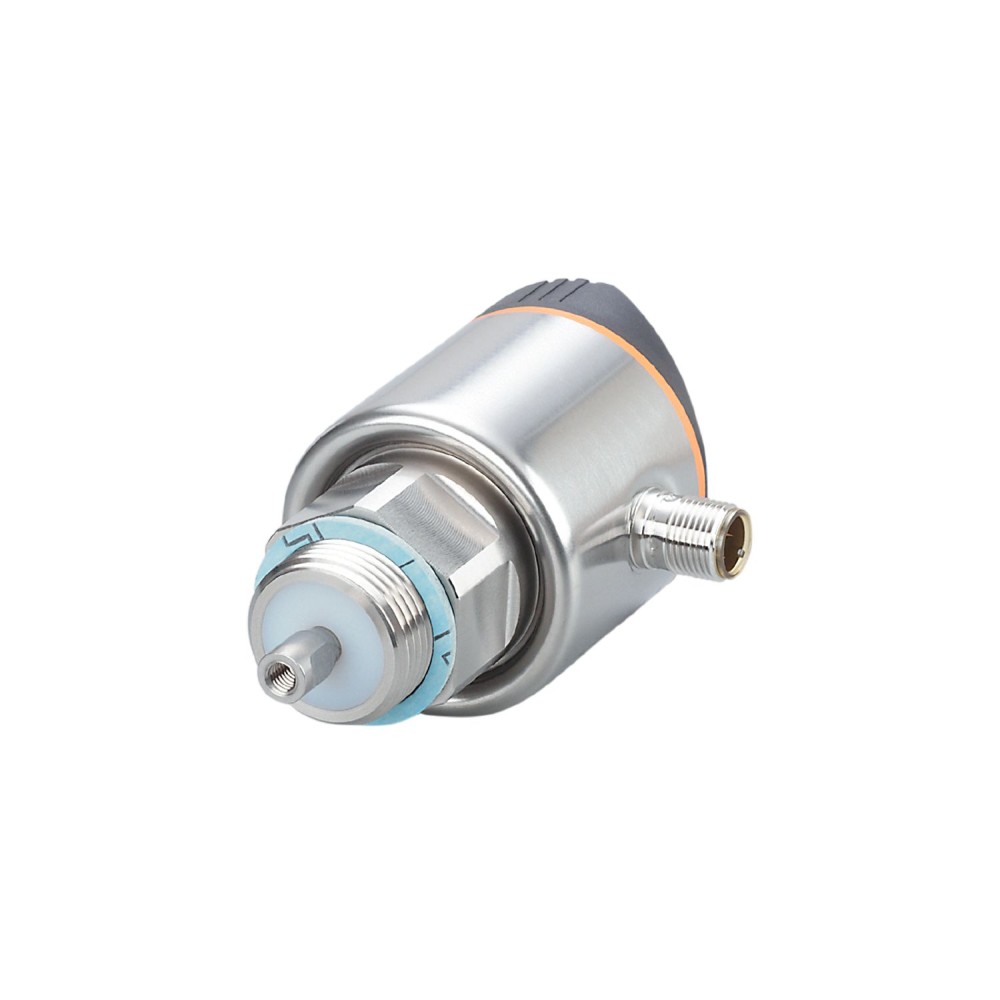

Непрерывный датчик уровня (волноводный радар) IFM LR0000B-BR34AQPKG/US LR7000

Код товара: 194932

IFM Производитель

47 804 ₽

Быстрый заказ

Характеристики

Код производителяLR7000

Все характеристики

IFM LR7000 дополнительные характеристики

Описание

Непрерывный датчик уровня IFM LR0000B-BR34AQPKG/US LR7000

Непрерывный датчик уровня IFM LR0000B-BR34AQPKG/US LR7000 представляет собой волноводный радар, предназначенный для точного и надежного контроля уровня различных жидкостей в резервуарах и контейнерах. Устройство подходит для работы с водой, маслами и охлаждающими жидкостями, обеспечивая стабильные измерения благодаря своей конструкции и принципу действия.

Ключевые характеристики

Принцип измерения: Волноводный радар.Данный принцип обеспечивает высокую точность и надежность контроля уровня, поскольку измерения не зависят от изменяющихся физических свойств среды, таких как плотность, температура или давление. Это делает датчик применимым для широкого спектра жидкостей.
Диапазон измерения и адаптивность зонда.Длина зонда регулируется в диапазоне от 100 до 1600 мм, что позволяет адаптировать датчик к резервуарам различных размеров. Возможность укорачивания зонда на месте установки упрощает монтаж и настройку под конкретные условия применения.
Интерфейс IO-Link и коммутационные выходы.Наличие интерфейса IO-Link обеспечивает гибкую интеграцию датчика в современные системы автоматизации. Это позволяет передавать не только дискретные сигналы состояния, но и расширенные диагностические данные, а также выполнять удаленную параметризацию. Датчик также оснащен двумя цифровыми выходами.
Устойчивость к условиям эксплуатации.Степень защиты IP 67 гарантирует надежную работу датчика в условиях повышенной влажности и запыленности. Материалы смачиваемых частей, включающие нержавеющую сталь (303/1. 4305, 316L/1. 4435), ПТФЭ и FKM, обеспечивают химическую стойкость к агрессивным средам. Датчик рассчитан на температуру процесса до 80 °C. Для сред с низкой диэлектрической проницаемостью (например, масел) может потребоваться использование коаксиальной трубы.

Преимущества

Высокая точность и надежность.Волноводный радарный принцип измерения гарантирует стабильный и точный контроль уровня, минимизируя влияние внешних факторов и свойств среды.
Гибкость применения.Регулируемая длина зонда и модульная конструкция позволяют легко адаптировать датчик к специфическим требованиям различных резервуаров и измеряемых жидкостей.
Расширенные возможности интеграции.Поддержка IO-Link обеспечивает бесшовное подключение к системам управления, предоставляя расширенные функции мониторинга, диагностики и удаленной настройки.

Характеристики Непрерывный датчик уровня (волноводный радар) IFM LR0000B-BR34AQPKG/US LR7000

Основные характеристики

MAWP для приложений согласно CRN[бар]	16 бар
MTTF[лет]	233
Активный диапазон A[мм]	L-40, (при настройке на масло и масляные среды: L-60)
Аналоговые данные процесса	1
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	381.7
Время задержки включения [с]	<, 3
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, IO-Link
Габариты	Ø 50 / L = 99
Гистерезис	>, 5 мм
Диэлектрическая проницаемость среды	≥ 1,8, (для сред с диэлектрической проницаемостью 1,8...5 (например, масел) для работы необходима коаксиальная труба)
Длина зонда L[мм]	100...1600
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интерфейс связи	IO-Link
Класс защиты	III
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Материалы	нержавеющая сталь (304/1.4301), нержавеющая сталь (316L/1.4404), FKM, PBT, PC, PEI, TPE-V
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), соединение зонда: нержавеющая сталь (316L/1.4435), ПТФЭ, FKM, уплотнение: армированное волокно NBR
Мин. время цикла процесса [мс]	2.3
Не может быть использован для	См. инструкцию по эксплуатации, глава «Функции и характеристики».
Неактивный диапазон I1 / I2[мм]	30 / 10, (при настройке на масло и масляные среды: 30 / 30)
Номинальное давление	16 бар 1,6 МПа
Общее количество выходов	2
Одобрение UL	Номер одобрения UL: H007 Номер файла: ULE174191
Отображать	Дисплей: 3 светодиода, зеленый, состояние переключения, 2 светодиода, желтый, алфавитно-цифровой дисплей, 4-значный, настройка параметров, алфавитно-цифровой дисплей, 4-значный
Ошибка смещения[мм]	5
Повторяемость[мм]	± 5
Погрешность измерения[мм]	± 7
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault8
Постоянный номинальный ток коммутационного выхода DC[мА]	200
Потребляемый ток [мА]	<, 30
Примечание по заданному значению SP	при настройке на масло и масляные среды: 35...L-30
Примечание по точке сброса rP	при настройке на масло и масляные среды: 30...L-35
Примечания	См. техническое примечание в разделе «Загрузки». Для высоких температур процесса: решающее значение имеет температура в месте присоединения к процессу. Фактическая температура среды может быть выше.
Принцип измерения	волноводный радар
Рабочее напряжение[В]	18...30 DC
Разрешение[мм]	1
Ревизия IOLink	1.1
режим SIO	да
С шагом [мм]	5
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
стандарт SDCI	IEC 61131-9 CDV
Температура окружающей среды[°C]	-25...60
Температура процесса[°C]	-25...80, (90 &, lt, 1 ч , см. примечание под примечаниями)
Температура хранения[°C]	-40...85
Температурный дрейф на 10 К	± 0.2 %
Технологическое соединение	резьбовое соединение G 3/4 наружная резьба
Тип защиты от короткого замыкания	тепловой, импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	10... L-35 мм
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-2750 г (11 мс) / 25 г (6 мс) с эталонным стержнем 0,5 м
Уставка SP	15...L-30 мм
Устойчивость к вибрации	DIN EN 60068-2-65 g (10...2000 Hz) / 1 g (5...200 Hz) with reference rod 0.5 m
Частота дискретизации [Гц]	4
Электрическое проектирование	ПНП
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3в закрытом металлическом резервуареDIN EN 61000-6-4в пластиковых или открытых металлических резервуарах
