Непрерывный датчик уровня (волноводный радар) IFM LR0000--BN34AMDKG/US LR3320

Код товара: 194931

IFM Производитель

51 437 ₽

Быстрый заказ

Характеристики

Код производителяLR3320

Все характеристики

IFM LR3320 дополнительные характеристики

Описание

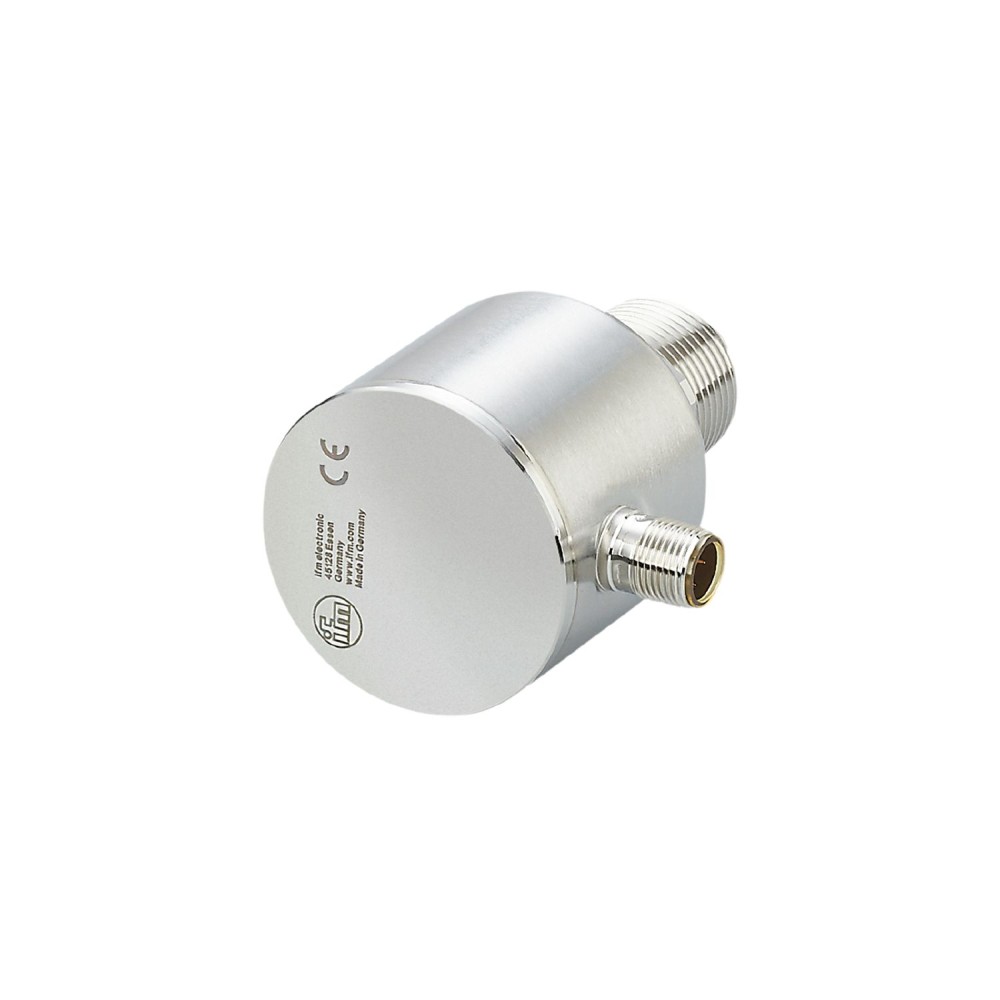

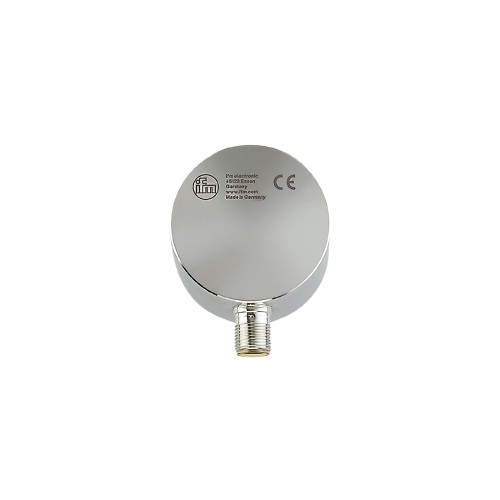

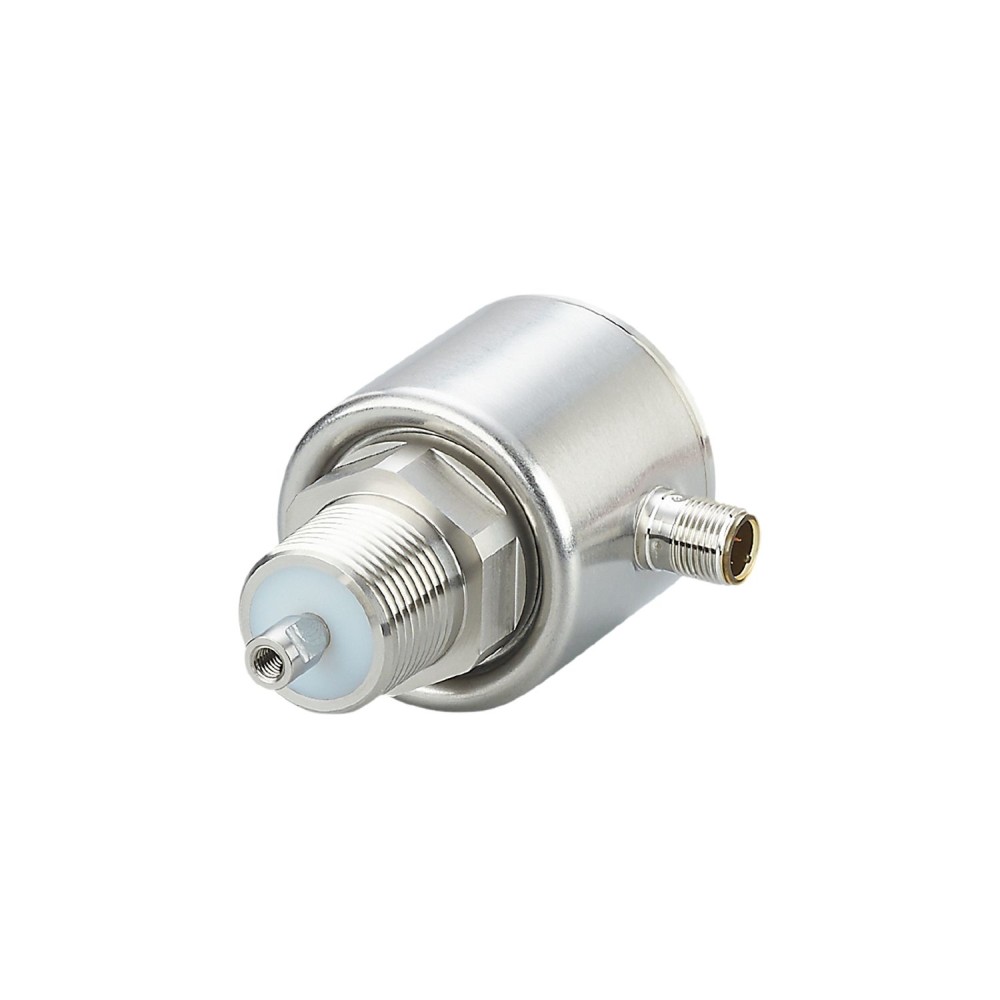

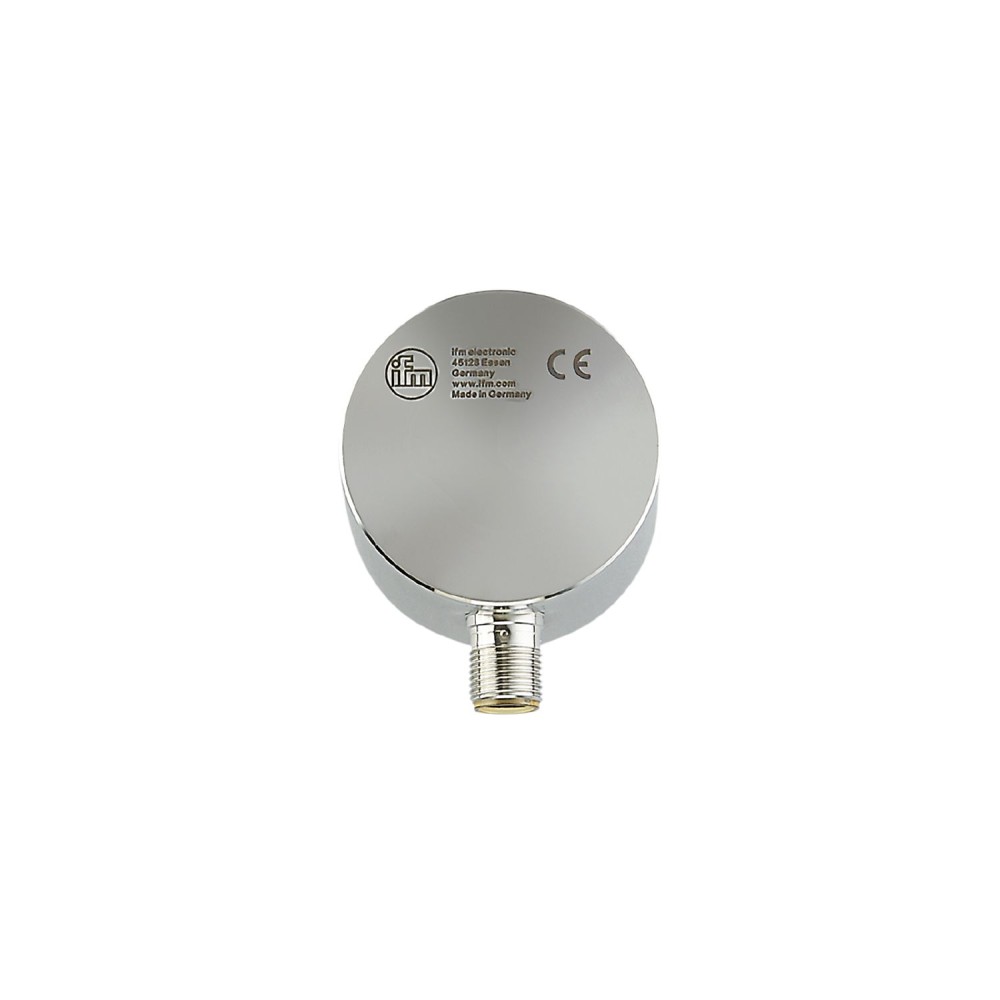

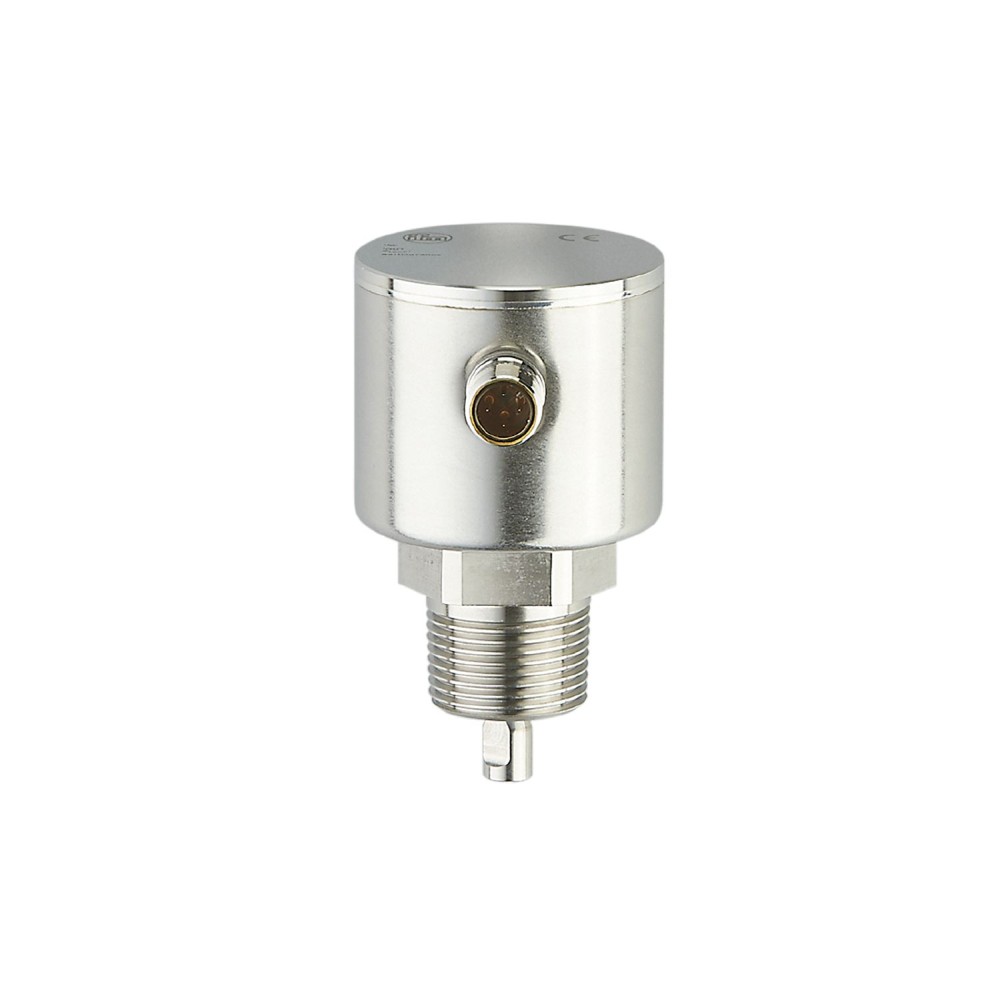

Непрерывный датчик уровня IFM LR3320 (волноводный радар)

Непрерывный датчик уровня IFM LR3320 (артикул LR0000--BN34AMDKG/US) предназначен для точного и надежного контроля уровня жидких сред, включая воду и среды на водной основе, в резервуарах и контейнерах. Устройство имеет модульную конструкцию, состоящую из блока оценки и зонда, что обеспечивает гибкость в применении.

Ключевые характеристики:

Принцип измерения: Волноводный радар.Данный метод обеспечивает высокую точность и надежность измерения уровня, минимизируя влияние пены, пара и изменений диэлектрической проницаемости среды. Это позволяет использовать датчик в сложных промышленных условиях.
Длина зонда и модульность.Длина зонда составляет от 100 до 2000 мм с возможностью укорачивания. Такая адаптивность позволяет использовать один и тот же тип датчика для резервуаров различной высоты, сокращая номенклатуру запасных частей.
Многофункциональные выходные сигналы.Датчик оснащен коммутационным сигналом, аналоговым выходом (0... 10 В или 4... 20 мА) и интерфейсом IO-Link. Это обеспечивает широкие возможности для интеграции в различные системы автоматизации и упрощает параметризацию.
Высокая степень защиты IP 68 и IP 69K.Корпус датчика обладает высокой степенью защиты, что гарантирует его надежную работу в условиях повышенной влажности, запыленности и при регулярной очистке с использованием воды под высоким давлением. Это критично для применения в пищевой, фармацевтической и других отраслях с жесткими санитарными требованиями.

Преимущества:

Высокая точность и надежностьизмерения уровня благодаря использованию волноводного радарного принципа, устойчивого к внешним помехам и свойствам среды.
Универсальность примененияобеспечивается модульной конструкцией и возможностью адаптации длины зонда, что позволяет использовать датчик в широком диапазоне резервуаров.
Гибкая интеграцияв промышленные системы управления достигается за счет нескольких типов выходных сигналов, включая современный коммуникационный интерфейс IO-Link.

Характеристики Непрерывный датчик уровня (волноводный радар) IFM LR0000--BN34AMDKG/US LR3320

Основные характеристики

MTTF[лет]	241
Активный диапазон A[мм]	L-40
Аналоговые данные процесса	3
Аналоговый выход	0...10, инвертируемый В
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	448.2
Время задержки включения [с]	<, 3
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, IO-Link
Гистерезис	>, 5 мм
Диэлектрическая проницаемость среды	>, 5
Длина зонда L[мм]	100...2000
Защита	IP 68, IP 69K, (7 дней / глубина воды 1 м / 0,1 бар: IP 68)
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интерфейс связи	IO-Link
Класс защиты	III
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Материалы	нержавеющая сталь (304/1.4301), нержавеющая сталь (316L/1.4404), FKM, PEI
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), соединение зонда: нержавеющая сталь (316L/1.4435), ПТФЭ, FKM
Мин. время цикла процесса [мс]	3.2
Мин. сопротивление нагрузки [Ом]	2000
Неактивный диапазон I1 / I2[мм]	30 / 10
Номинальное давление	16 бар 1,6 МПа
Нулевой сигнал (ток)[мА]	4.0
Общее количество выходов	2
Одобрение UL	Номер одобрения UL: H012 Номер файла: ULE174191
Ошибка смещения[мм]	5
Повторяемость[мм]	5
Погрешность измерения[мм]	± 7
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault592
Полный сигнал (напряжение)[В]	10
Полный сигнал (ток)[мА]	20
Постоянный номинальный ток коммутационного выхода DC[мА]	200
Потребляемый ток [мА]	<, 25
Примечания	Для высоких температур процесса: решающее значение имеет температура в месте присоединения к процессу. Фактическая температура среды может быть выше.
Принцип измерения	волноводный радар
Профили	Интеллектуальный датчик - SSP 3.1 Измерительный датчик Common - I&, amp, D Идентификация и диагностика
Рабочее напряжение[В]	18...30 DC
Разрешение[мм]	1
Ревизия IOLink	1.1
режим SIO	да
С шагом [мм]	5
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-25...60
Температура процесса[°C]	-25...80, (90 &, lt, 1 ч , см. примечание под примечаниями)
Температура хранения[°C]	-40...85
Температурный дрейф на 10 К	± 0.2 %
Технологическое соединение	резьбовое соединение 3/4&, quot, NPT наружная резьба
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	10... L-35 мм
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-2750 г (11 мс) / 25 г (6 мс) с эталонным стержнем 0,5 м
Уставка SP	15...L-30 мм
Устойчивость к вибрации	DIN EN 60068-2-65 g (10...2000 Hz) / 1 g (5...200 Hz) with reference rod 0.5 m
Частота дискретизации [Гц]	4
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3: в закрытом металлическом резервуареDIN EN 61000-6-4: в пластиковых или открытых металлических резервуарах
