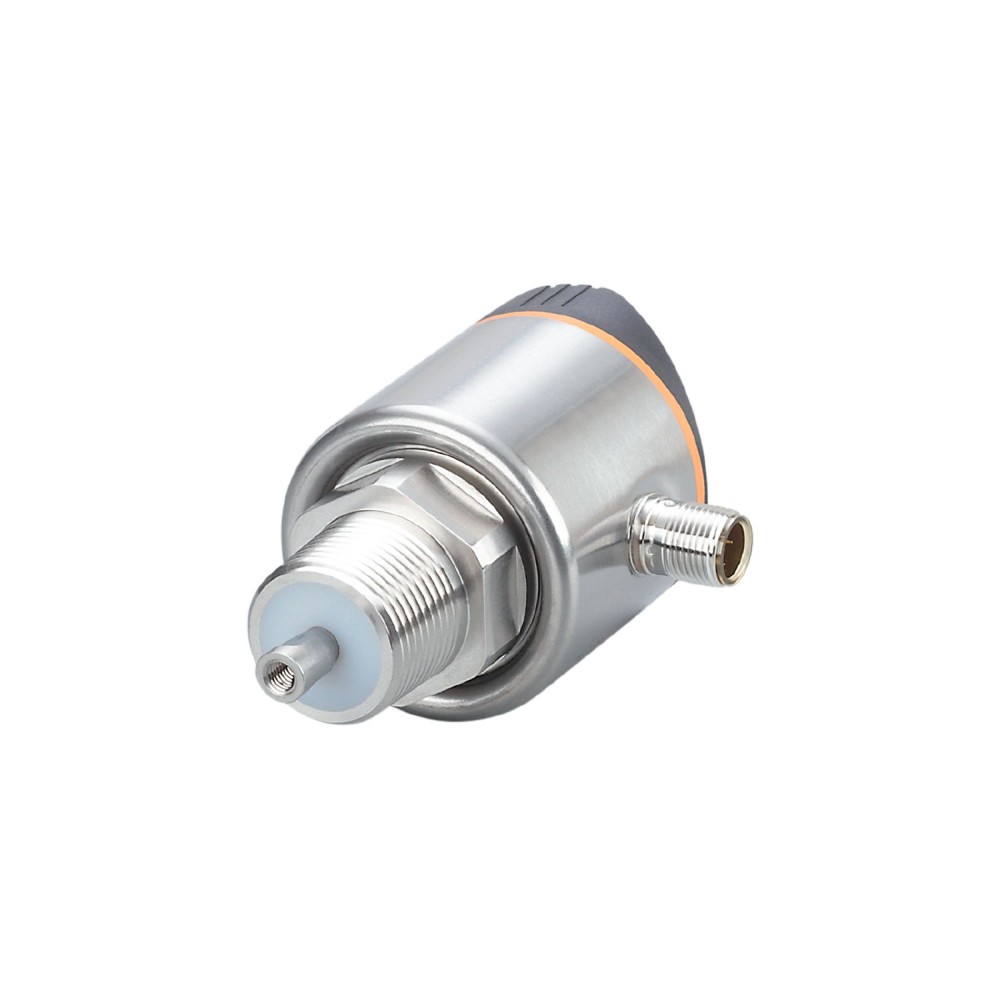

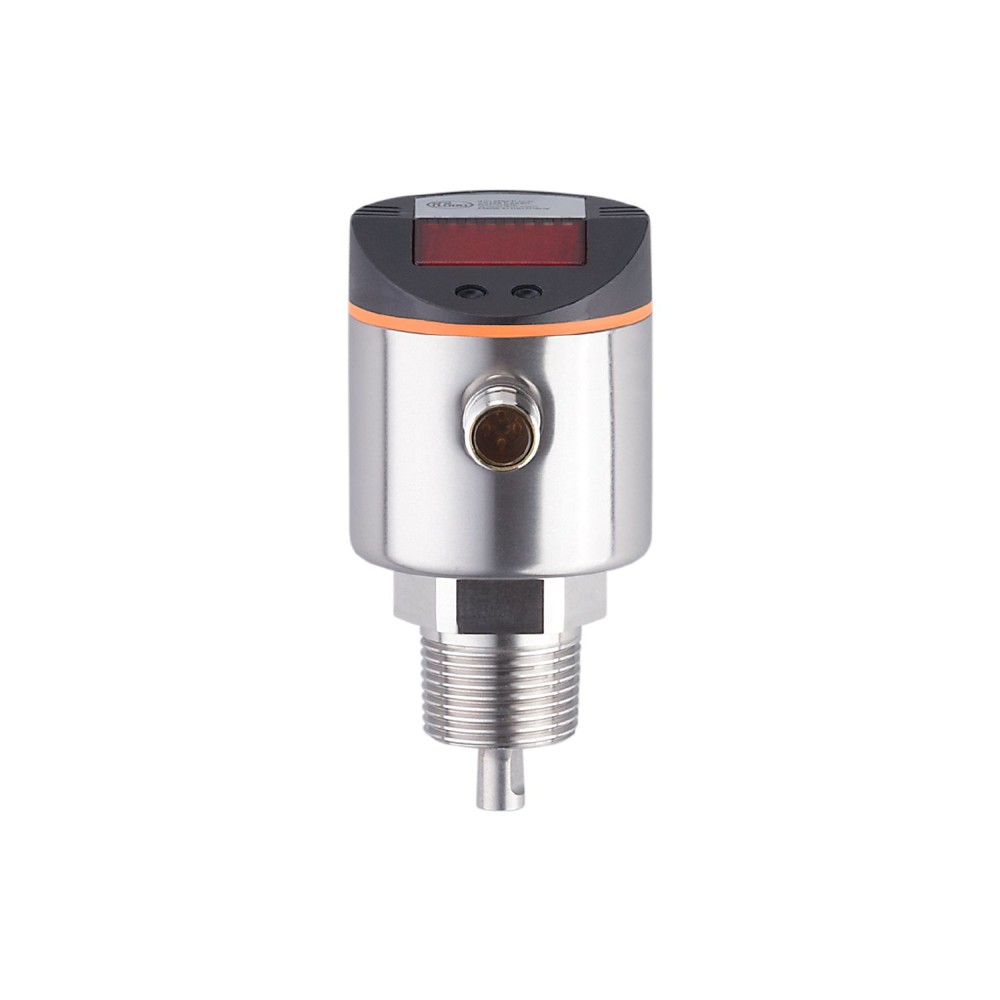

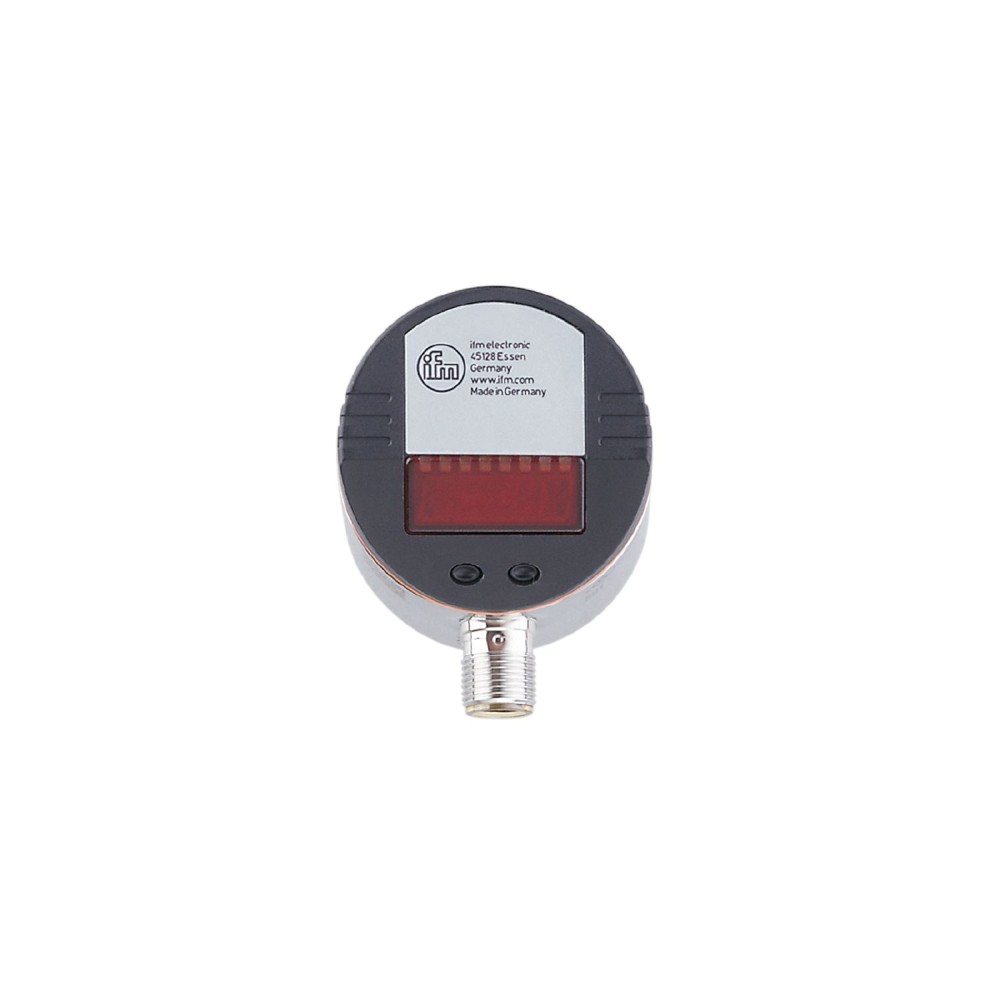

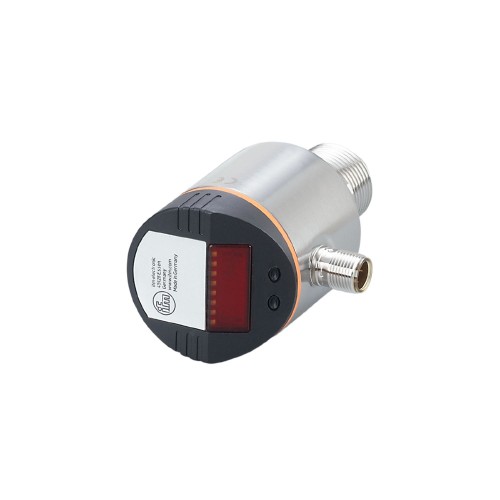

Непрерывный датчик уровня (волноводный радар) IFM LR0000B-BN34AMPKG/US LR3300

Код товара: 194930

IFM Производитель

56 479 ₽

Быстрый заказ

Характеристики

Код производителяLR3300

Все характеристики

IFM LR3300 дополнительные характеристики

Описание

Непрерывный датчик уровня IFM LR3300 (волноводный радар) LR0000B-BN34AMPKG/US

Непрерывный датчик уровня IFM LR3300 (артикул LR0000B-BN34AMPKG/US) предназначен для точного и надежного контроля уровня жидкостей в резервуарах и контейнерах. Устройство оптимально подходит для работы с водой и водными средами, обеспечивая стабильные показания в промышленных условиях.

Ключевые технические характеристики

Принцип измерения: Волноводный радар.Датчик использует технологию волноводного радара, что обеспечивает высокую надежность измерений независимо от изменений плотности, температуры и давления среды, а также наличия пены или конденсата на поверхности.
Диапазон измерения и точность.Модель LR3300 обладает регулируемой длиной зонда от 100 до 1600 мм, что позволяет адаптировать ее к различным геометрическим размерам емкостей. Активный диапазон измерения составляет L-40 мм. Погрешность измерения не превышает ± 7 мм, при этом повторяемость составляет ± 5 мм, а разрешение — 1 мм. Это гарантирует высокую стабильность и точность контроля уровня.
Интерфейсы и выходы.Датчик оснащен одним коммутационным выходом (PNP, нормально открытый/закрытый, параметризуемый) и одним аналоговым выходом (0–10 В или 4–20 мА, масштабируемый), что обеспечивает гибкость интеграции в различные системы автоматизации. Поддержка интерфейса IO-Link версии 1. 1 расширяет возможности по настройке и диагностике устройства.
Материалы и технологическое соединение.Смачиваемые части датчика выполнены из нержавеющей стали (1. 4305 / 303, 1. 4435 / 316L), ПТФЭ и FKM, что обеспечивает химическую стойкость к большинству водных сред и долговечность эксплуатации. Технологическое соединение представляет собой наружную резьбу 3/4" NPT, что упрощает монтаж.

Преимущества

Высокая точность и надежность.Технология волноводного радара в сочетании с разрешением 1 мм и низкой погрешностью обеспечивает стабильный и точный контроль уровня даже в сложных условиях.
Гибкость применения.Модульная конструкция зонда с возможностью укорачивания и широкий набор выходных сигналов (аналоговый, коммутационный, IO-Link) позволяют легко адаптировать датчик к разнообразным задачам и интегрировать его в существующие системы.
Устойчивость к агрессивным средам.Использование высококачественных материалов, таких как нержавеющая сталь, ПТФЭ и FKM для смачиваемых частей, гарантирует долгий срок службы при контакте с различными жидкостями.

Характеристики Непрерывный датчик уровня (волноводный радар) IFM LR0000B-BN34AMPKG/US LR3300

Основные характеристики

MAWP для приложений согласно CRN[бар]	16 бар
MTTF[лет]	196
Активный диапазон A[мм]	L-40
Аналоговые данные процесса	1
Аналоговый выход	0...10, инвертируемый, (масштабируемый) В
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	346.5
Время задержки включения [с]	<, 3
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, IO-Link
Гистерезис	>, 5 мм
Диэлектрическая проницаемость среды	≥ 5
Длина зонда L[мм]	100...1600
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интерфейс связи	IO-Link
Класс защиты	III
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Материалы	нержавеющая сталь (304/1.4301), нержавеющая сталь (316L/1.4404), FKM, PBT, PC, PEI, TPE-V
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), соединение зонда: нержавеющая сталь (316L/1.4435), ПТФЭ, FKM
Мин. время цикла процесса [мс]	2.3
Мин. сопротивление нагрузки [Ом]	2000
Не может быть использован для	См. инструкцию по эксплуатации, глава «Функции и характеристики».
Неактивный диапазон I1 / I2[мм]	30 / 10
Номинальное давление	16 бар 1,6 МПа
Нулевой сигнал (ток)[мА]	4
Общее количество выходов	2
Одобрение UL	Номер одобрения UL: H006 Номер файла: ULE174191
Отображать	Дисплей: 3 светодиода, зеленый, состояние переключения, 1 светодиод, желтый, алфавитно-цифровой дисплей, 4-значный, настройка параметров, алфавитно-цифровой дисплей, 4-значный
Ошибка смещения[мм]	5
Повторяемость[мм]	± 5
Погрешность измерения[мм]	± 7
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault345
Полный сигнал (напряжение)[В]	10
Полный сигнал (ток)[мА]	20
Постоянный номинальный ток коммутационного выхода DC[мА]	200
Потребляемый ток [мА]	<, 30
Примечания	См. техническое примечание в разделе «Загрузки». Для высоких температур процесса: решающее значение имеет температура в месте присоединения к процессу. Фактическая температура среды может быть выше.
Принцип измерения	волноводный радар
Рабочее напряжение[В]	18...30 DC
Разрешение[мм]	1
Ревизия IOLink	1.1
режим SIO	да
С шагом [мм]	5
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
стандарт SDCI	IEC 61131-9 CDV
Температура окружающей среды[°C]	-25...60
Температура процесса[°C]	-25...80, (90 &, lt, 1 ч , см. примечание под примечаниями)
Температура хранения[°C]	-40...85
Температурный дрейф на 10 К	± 0.2 %
Технологическое соединение	резьбовое соединение 3/4&, quot, NPT наружная резьба
Тип защиты от короткого замыкания	тепловой, импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	10... L-35 мм
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-2750 г (11 мс) / 25 г (6 мс) с эталонным стержнем 0,5 м
Уставка SP	15...L-30 мм
Устойчивость к вибрации	DIN EN 60068-2-65 g (10...2000 Hz) / 1 g (5...200 Hz) with reference rod 0.5 m
Частота дискретизации [Гц]	4
Электрическое проектирование	ПНП
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3в закрытом металлическом резервуареDIN EN 61000-6-4в пластиковых или открытых металлических резервуарах
