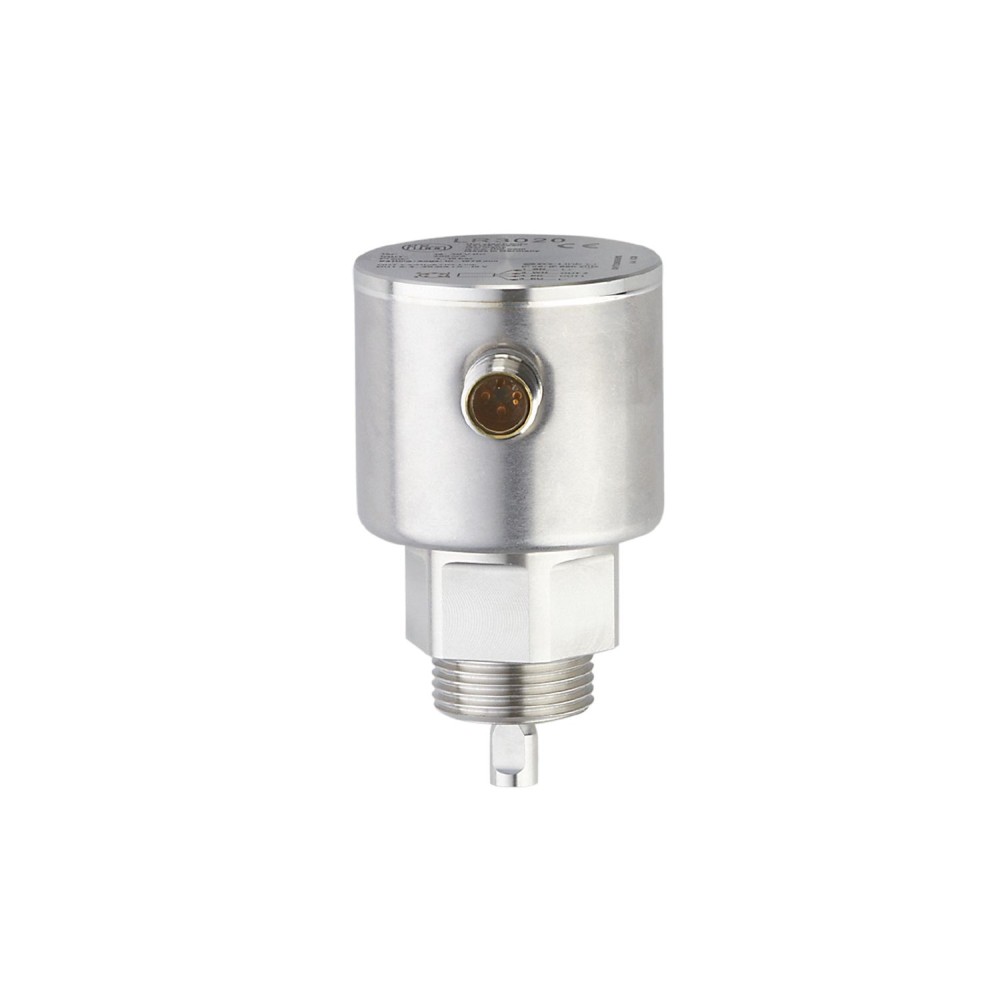

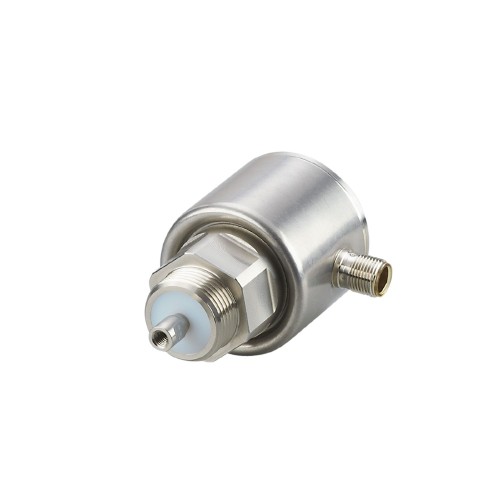

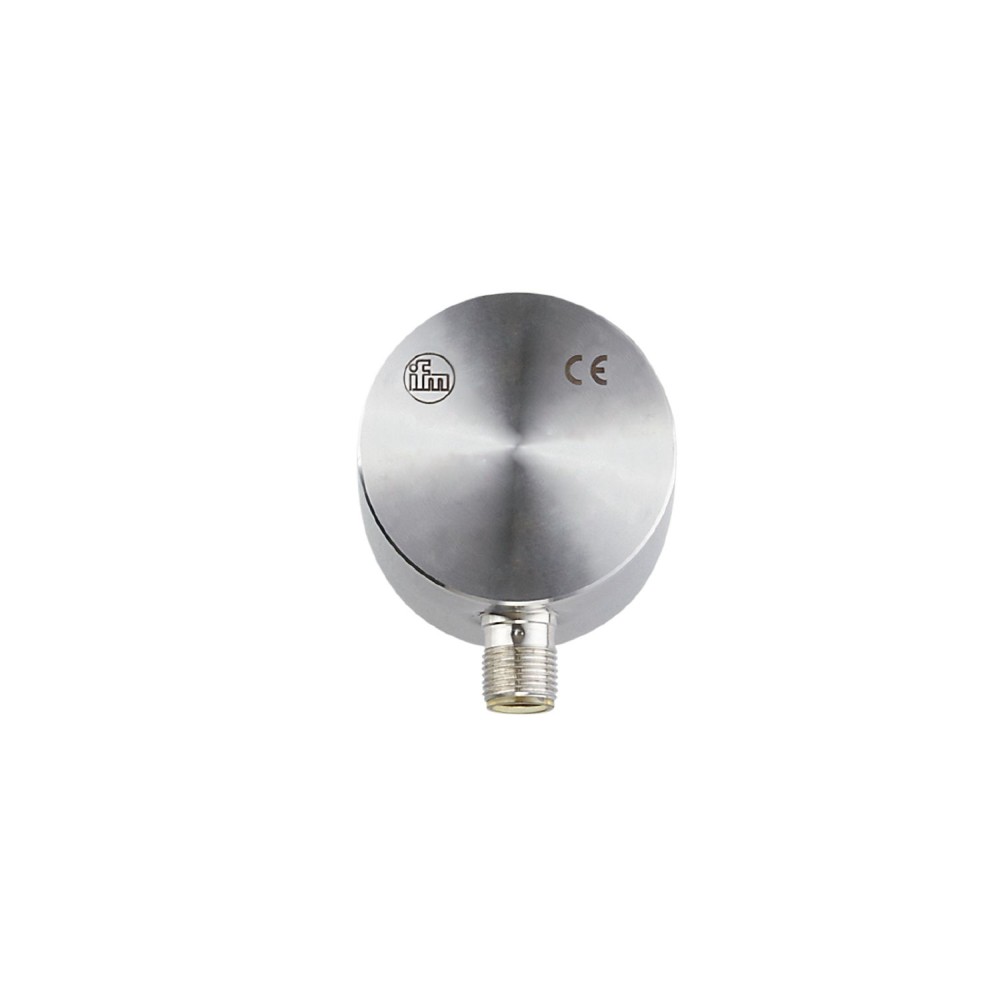

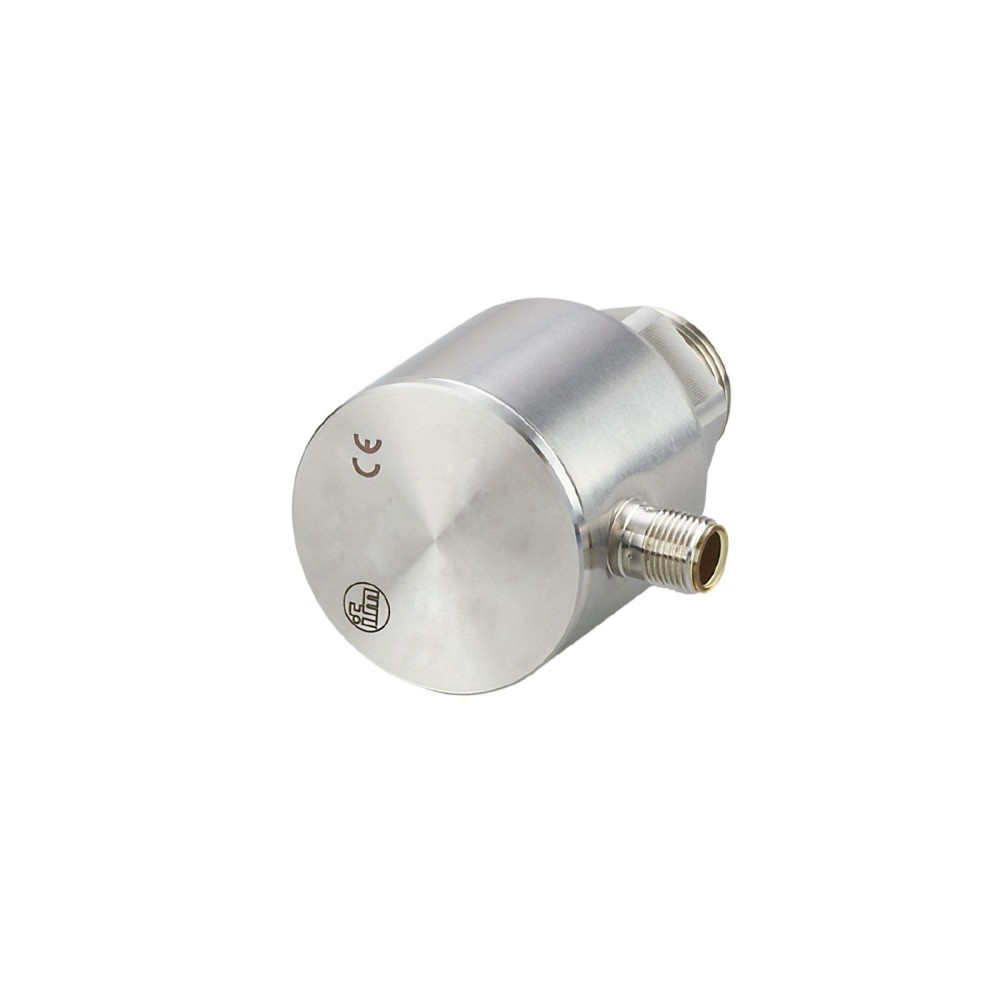

Непрерывный датчик уровня (волноводный радар) IFM LR0000--BR34AMDKG/US LR3020

Код товара: 194929

IFM Производитель

51 427 ₽

Быстрый заказ

Характеристики

Код производителяLR3020

Все характеристики

IFM LR3020 дополнительные характеристики

Описание

Непрерывный датчик уровня IFM LR0000--BR34AMDKG/US LR3020

Непрерывный датчик уровня IFM LR0000--BR34AMDKG/US LR3020 представляет собой устройство для точного измерения уровня жидких сред, таких как вода, масла и охлаждающие жидкости, в резервуарах и контейнерах. Датчик использует принцип волноводного радара, что обеспечивает стабильность измерений в различных условиях эксплуатации. Модульная конструкция с возможностью адаптации длины зонда делает его универсальным решением для различных промышленных задач.

Ключевые технические характеристики

Принцип измерения: волноводный радар
Данный принцип обеспечивает точное и надёжное измерение уровня, не зависящее от изменений плотности, температуры или давления измеряемой среды, а также от наличия пены или пара. Это гарантирует стабильную работу в сложных промышленных условиях.
Длина зонда L: 100... 2000 мм
Модульная система позволяет адаптировать датчик к различным высотам резервуаров путём укорачивания зонда. Такая гибкость упрощает интеграцию датчика в существующие системы и снижает затраты на модификацию оборудования.
Выходной сигнал: коммутационный сигнал, аналоговый сигнал, IO-Link
Наличие нескольких типов выходных сигналов, включая аналоговый (0... 10 В) и цифровой (IO-Link), обеспечивает широкие возможности для подключения к различным системам управления и мониторинга. Это упрощает интеграцию датчика в автоматизированные производственные процессы.
Степень защиты: IP 68, IP 69K
Высокая степень защиты позволяет использовать датчик в жёстких условиях эксплуатации, включая возможность длительного погружения в воду (IP 68) и воздействие струй высокого давления и температуры (IP 69K). Это повышает надёжность и долговечность устройства.
Рабочее напряжение: 18... 30 DC
Широкий диапазон рабочего напряжения постоянного тока обеспечивает совместимость датчика с большинством стандартных промышленных систем электропитания, что упрощает его внедрение.

Преимущества

Высокая точность и надёжность измерения
Принцип волноводного радара обеспечивает стабильные и точные показания уровня даже в условиях, где другие методы измерения могут быть неэффективны.
Гибкость применения
Модульная конструкция зонда и возможность его укорачивания позволяют легко адаптировать датчик к различным размерам и конфигурациям резервуаров.
Универсальность подключения
Поддержка различных типов выходных сигналов, включая IO-Link, значительно упрощает интеграцию датчика в существующие и новые системы автоматизации.

Характеристики Непрерывный датчик уровня (волноводный радар) IFM LR0000--BR34AMDKG/US LR3020

Основные характеристики

MTTF[лет]	241
Активный диапазон A[мм]	L-40, (при настройке на масло и масляные среды: L-60)
Аналоговые данные процесса	3
Аналоговый выход	0...10, инвертируемый В
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	437.3
Время задержки включения [с]	<, 3
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, IO-Link
Габариты	Ø 50 / L = 86
Гистерезис	>, 5 мм
Диэлектрическая проницаемость среды	≥ 1,8, (для сред с диэлектрической проницаемостью 1,8...5 (например, масел) для работы необходима коаксиальная труба)
Длина зонда L[мм]	100...2000
Защита	IP 68, IP 69K, (7 дней / глубина воды 1 м / 0,1 бар: IP 68)
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интерфейс связи	IO-Link
Класс защиты	III
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Материалы	нержавеющая сталь (304/1.4301), нержавеющая сталь (316L/1.4404), FKM, PEI
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), соединение зонда: нержавеющая сталь (316L/1.4435), ПТФЭ, FKM, уплотнение: армированное волокно NBR
Мин. время цикла процесса [мс]	3.2
Мин. сопротивление нагрузки [Ом]	2000
Неактивный диапазон I1 / I2[мм]	30 / 10, (при настройке на масло и масляные среды: 30 / 30)
Номинальное давление	16 бар 1,6 МПа
Нулевой сигнал (ток)[мА]	4.0
Общее количество выходов	2
Одобрение UL	Номер одобрения UL: H012 Номер файла: ULE174191
Ошибка смещения[мм]	5
Повторяемость[мм]	± 5
Погрешность измерения[мм]	± 7
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault687
Полный сигнал (напряжение)[В]	10
Полный сигнал (ток)[мА]	20
Постоянный номинальный ток коммутационного выхода DC[мА]	200
Потребляемый ток [мА]	<, 25
Примечание по заданному значению SP	при настройке на масло и масляные среды: 30...L-30
Примечание по точке сброса rP	при настройке на масло и масляные среды: 35...L-35
Примечания	Для высоких температур процесса: решающее значение имеет температура в месте присоединения к процессу. Фактическая температура среды может быть выше.
Принцип измерения	волноводный радар
Профили	Интеллектуальный датчик - SSP 3.1 Измерительный датчик Common - I&, amp, D Идентификация и диагностика
Рабочее напряжение[В]	18...30 DC
Разрешение[мм]	1
Ревизия IOLink	1.1
режим SIO	да
С шагом [мм]	5
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-25...60
Температура процесса[°C]	-25...80, (90 &, lt, 1 ч , см. примечание под примечаниями)
Температура хранения[°C]	-40...85
Температурный дрейф на 10 К	± 0.2 %
Технологическое соединение	резьбовое соединение G 3/4 наружная резьба
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	10... L-35 мм
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-2750 г (11 мс) / 25 г (6 мс) с эталонным стержнем 0,5 м
Уставка SP	15...L-30 мм
Устойчивость к вибрации	DIN EN 60068-2-65 g (10...2000 Hz) / 1 g (5...200 Hz) with reference rod 0.5 m
Частота дискретизации [Гц]	4
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3в закрытом металлическом резервуареDIN EN 61000-6-4в пластиковых или открытых металлических резервуарах
