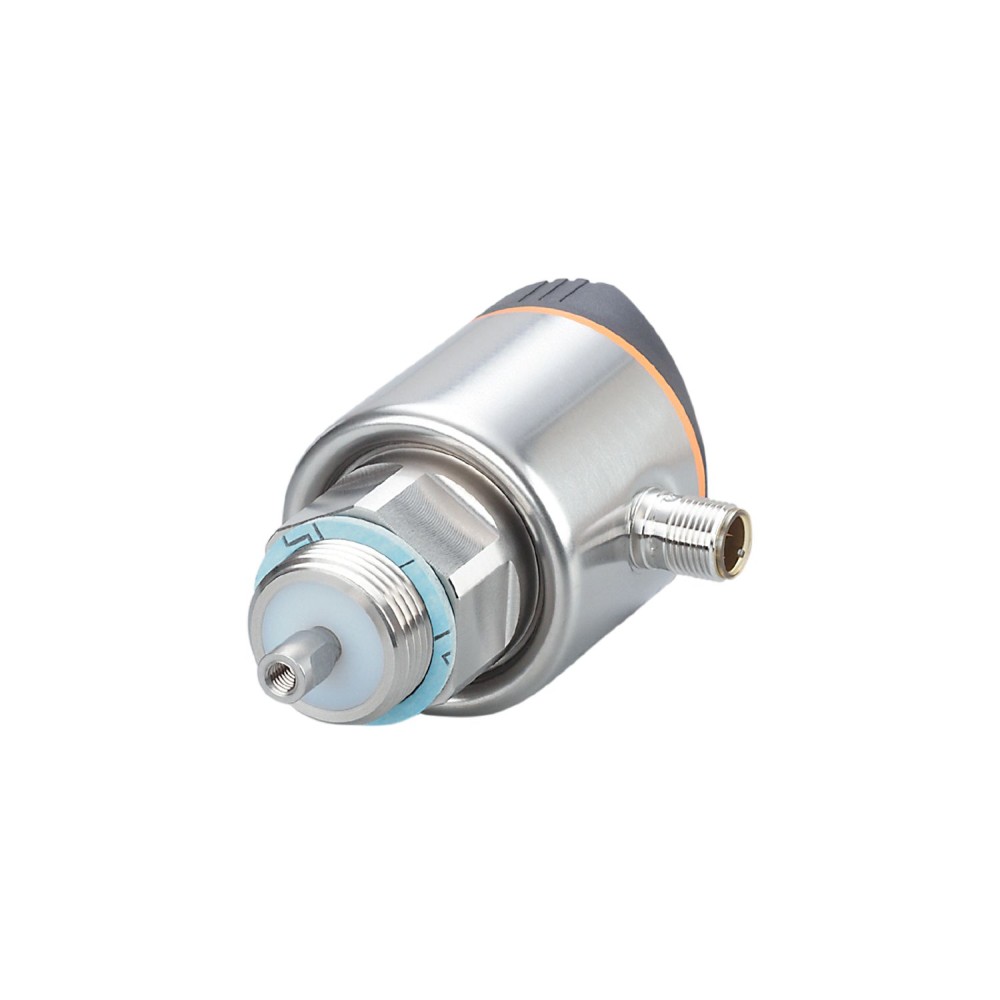

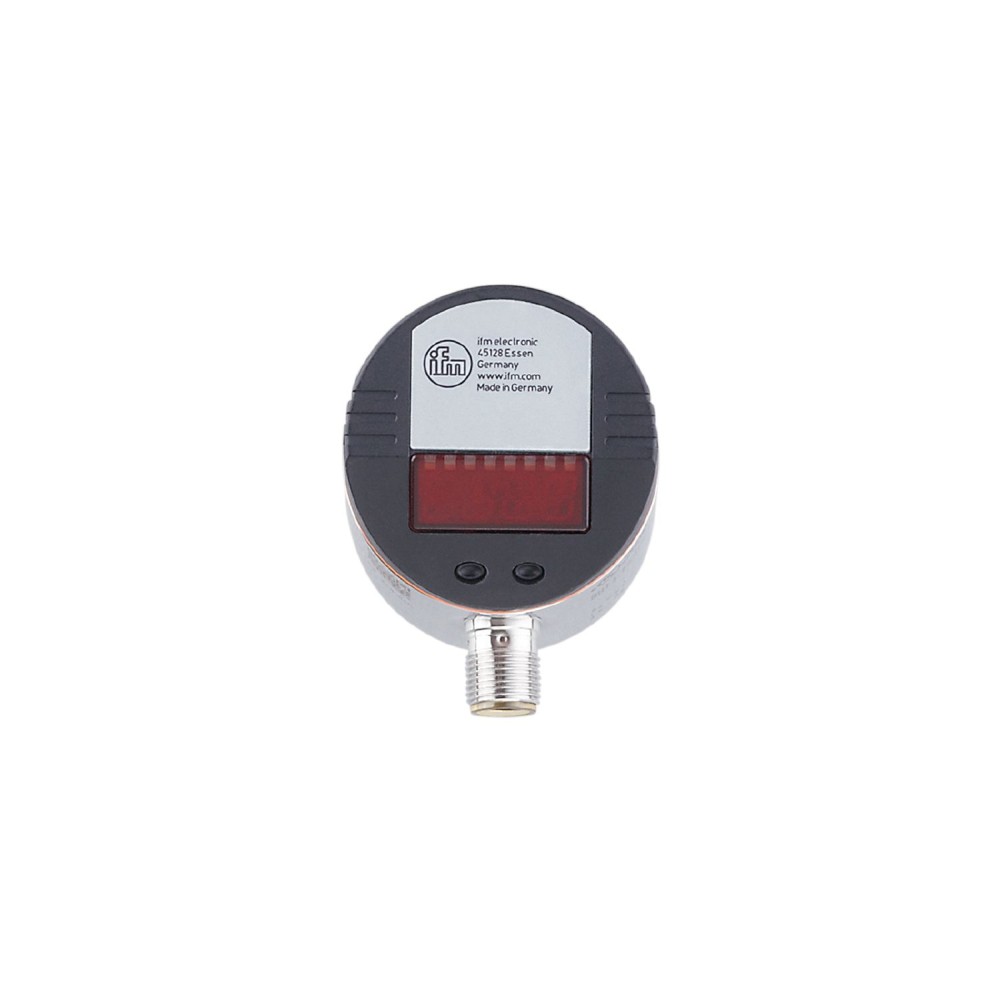

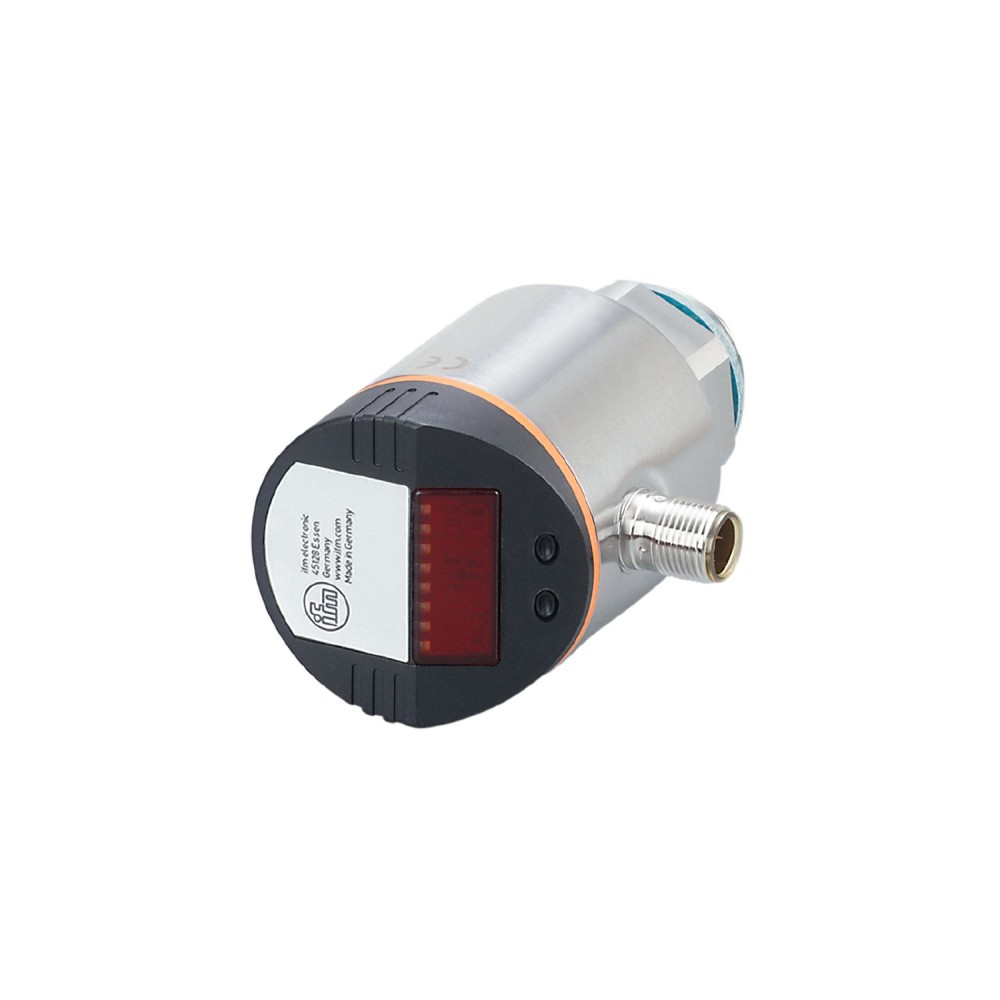

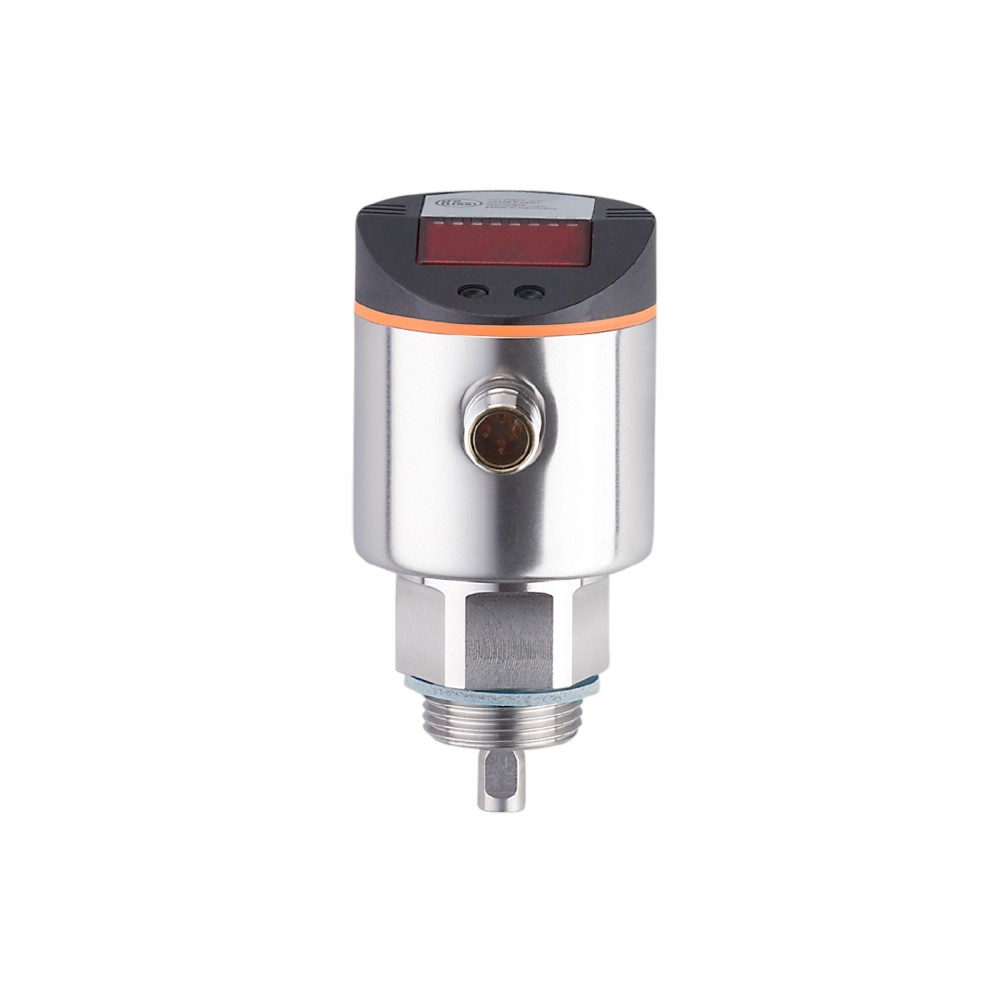

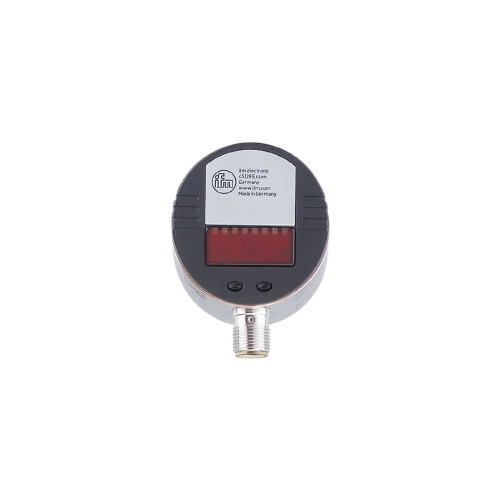

Непрерывный датчик уровня (волноводный радар) IFM LR0000B-BR34AMSKG/US LR3009

Код товара: 194928

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

Все характеристики

IFM LR3009 дополнительные характеристики

Описание

Для надежного контроля уровня в резервуарах и контейнерах. Подходит для воды, масел и охлаждающих жидкостей. Четко видимый 4-разрядный светодиодный дисплей. Модульная система, состоящая из блока оценки и зонда. Адаптация к различным высотам резервуаров за счет укорачивания зонда.

Характеристики Непрерывный датчик уровня (волноводный радар) IFM LR0000B-BR34AMSKG/US LR3009

Основные характеристики

MAWP для приложений согласно CRN	16 бар 1,6 МПа
MTTF[лет]	195
Активный диапазон A[мм]	L-40, (при настройке на масло и масляные среды: L-60)
Аналоговые данные процесса	1
Аналоговый выход напряжения[В]	0...10, инвертируемый, (масштабируемый)
Аналоговый токовый выход [мА]	4...20, инвертируемый, (масштабируемый)
Вес[г]	378.458
Время задержки включения [с]	<, 3
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, IO-Link
Гистерезис[мм]	>, 5
Двоичные данные процесса	1
Диэлектрическая проницаемость среды	≥ 1,8, (для сред с диэлектрической проницаемостью 1,8...5 (например, масел) для работы необходима коаксиальная труба)
Длина зонда L[мм]	100...1600
Замечания	Для высоких температур процесса: решающее значение имеет температура в месте присоединения к процессу. Фактическая температура среды может быть выше.
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интерфейс связи	IO-Link
Класс защиты	III
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Материалы	нержавеющая сталь (304/1.4301), нержавеющая сталь (316L/1.4404), FKM, PBT, PC, PEI, TPE-V
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), соединение зонда: нержавеющая сталь (316L/1.4435), ПТФЭ, FKM, уплотнение: армированное волокно NBR
Мин. время цикла процесса [мс]	2.3
Мин. сопротивление нагрузки [Ом]	2000
Не может быть использован для	См. инструкцию по эксплуатации, глава «Функции и характеристики».
Неактивный диапазон I1 / I2[мм]	30 / 10, (при настройке на масло и масляные среды: 30 / 30)
Номинальное давление [МПа]	1.6
Нулевой сигнал (ток)[мА]	4.0
Общее количество выходов	2
Одобрение UL	Сертификат UL № H00X
Отображать	Дисплей: 2 светодиода, зеленый, состояние переключения, 1 светодиод, желтый, алфавитно-цифровой дисплей, 4-значный, настройка параметров, алфавитно-цифровой дисплей, 4-значный
Ошибка смещения[мм]	5
Повторяемость[мм]	± 5
Погрешность измерения[мм]	± 7
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault1524
Полный сигнал (напряжение)[В]	10
Полный сигнал (ток)[мА]	20
Постоянный номинальный ток коммутационного выхода DC[мА]	200
Потребляемый ток [мА]	<, 30
Приложение	для промышленного применения
Примечание по заданному значению SP	при настройке на масло и масляные среды: 35...L-30
Примечание по точке сброса rP	при настройке на масло и масляные среды: 30...L-35
Принцип измерения	волноводный радар
Рабочее напряжение[В]	18...30 DC
Размеры[мм]	Ø 50 / L = 99
Разрешение[мм]	1
Ревизия IO-Link	1.1
режим SIO	да
Рекомендуемые медиа	вода, водные среды, масла, среды на масляной основе
С шагом [мм]	5
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
СМИ	Жидкости
Сопротивление вакууму [МПа]	-0.1
Специальная особенность	Позолоченные контакты
стандарт SDCI	IEC 61131-9 CDV
Температура окружающей среды[°C]	-25...60
Температура процесса[°C]	-25...80, (90 &, lt, 1 ч , см. примечание под примечаниями)
Температура хранения[°C]	-40...80
Температурный дрейф на 10 К	± 0.2
Технологическое соединение	резьбовое соединение G 3/4 наружная резьба
Тип защиты от короткого замыкания	тепловой, импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP[мм]	10... L-35
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-2750 г (11 мс) / 25 г (6 мс) с эталонным стержнем 0,5 м
Уставка SP[мм]	15...L-30
Устойчивость к вибрации	DIN EN 60068-2-65 g (10...2000 Hz) / 1 g (5...200 Hz) with reference rod 0.5 m
Частота дискретизации [Гц]	4
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3в закрытом металлическом резервуареDIN EN 61000-6-4в пластиковых или открытых металлических резервуарах
