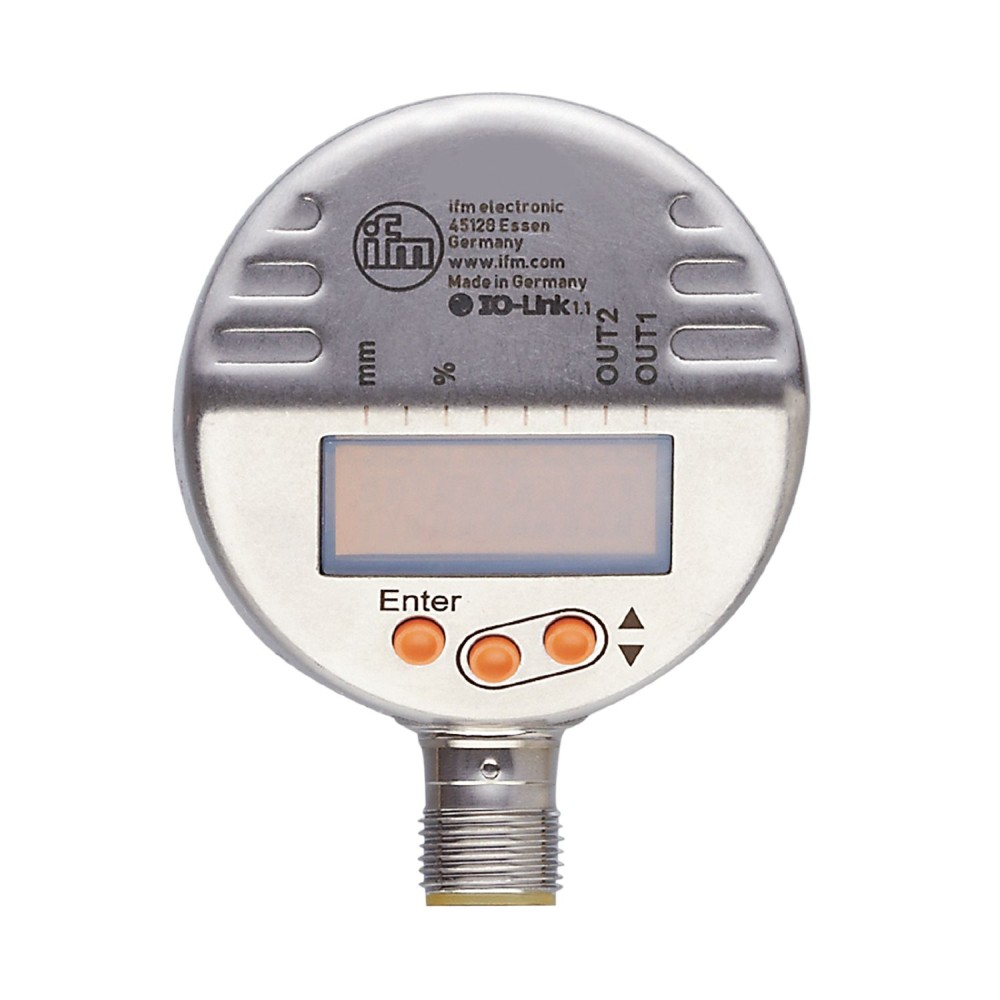

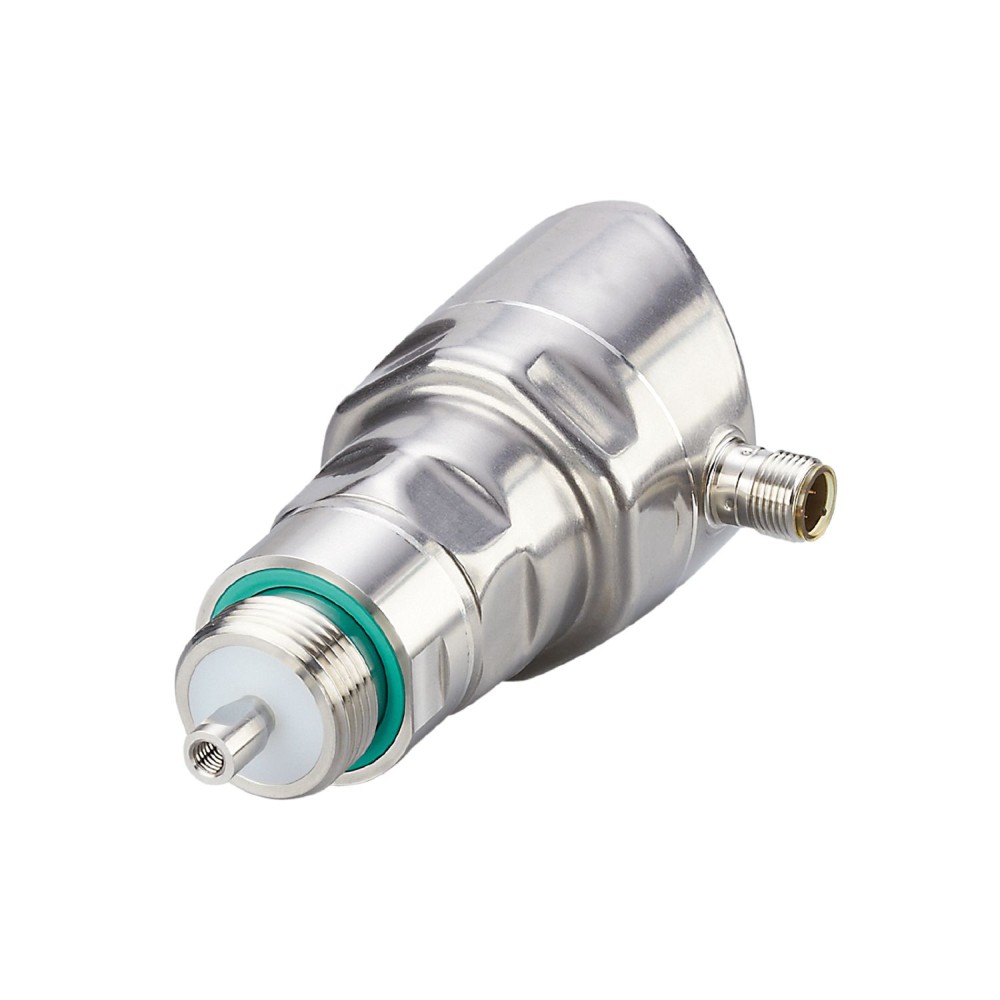

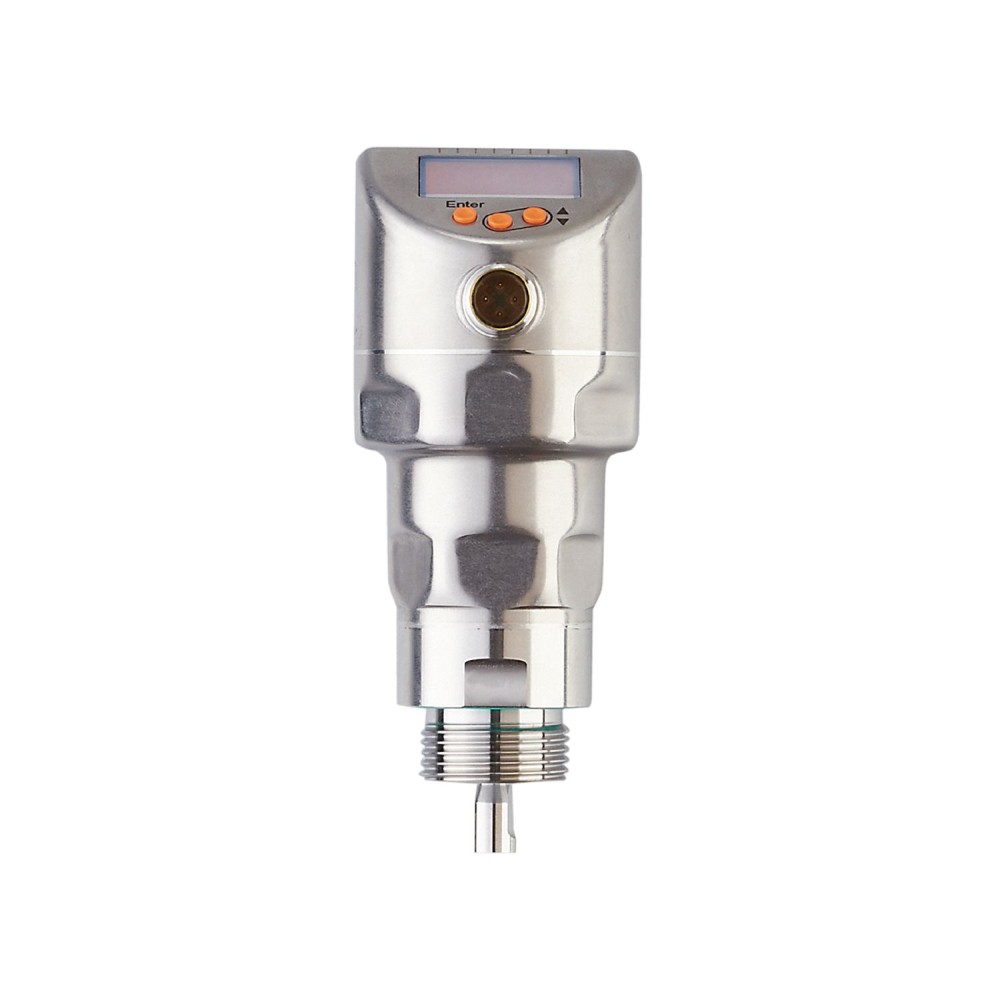

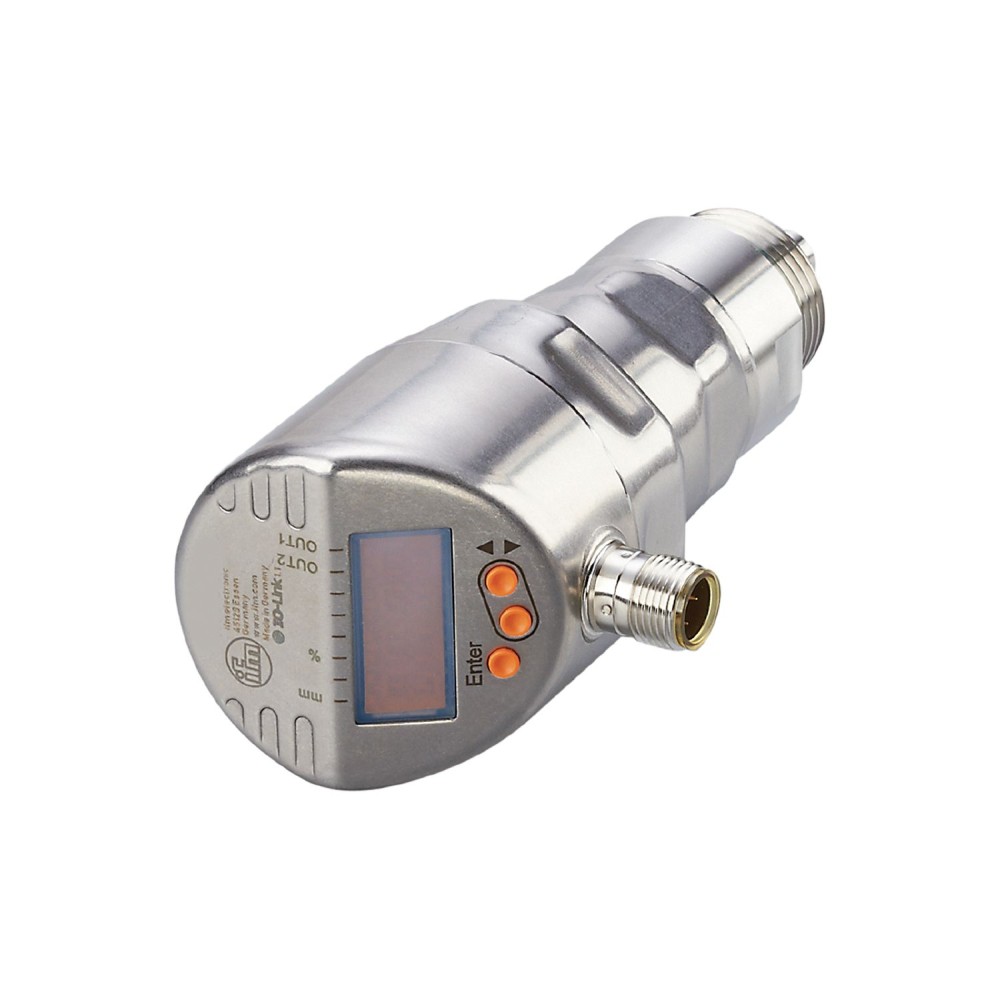

Непрерывный датчик уровня (волноводный радар) IFM LR0000B-ER34AKSKG/US LR2059

Код товара: 194925

IFM Производитель

76 423 ₽

Быстрый заказ

Характеристики

Код производителяLR2059

Все характеристики

IFM LR2059 дополнительные характеристики

Описание

Непрерывный датчик уровня IFM LR2059 (LR0000B-ER34AKSKG/US)

Непрерывный датчик уровня IFM LR2059 (LR0000B-ER34AKSKG/US) представляет собой волноводный радар, предназначенный для точного и надежного контроля уровня различных жидкостей в промышленных резервуарах и контейнерах. Модульная конструкция с возможностью укорачивания зонда обеспечивает адаптацию к различным условиям эксплуатации.

Ключевые технические характеристики

Принцип измерения: волноводный радар.
Данный принцип обеспечивает стабильное и точное измерение уровня независимо от изменений диэлектрической проницаемости, плотности, проводимости, температуры и давления контролируемой среды. Это позволяет использовать датчик с такими средами, как вода, масла и охлаждающие жидкости.
Диапазон измерения и адаптивность.
Длина зонда составляет от 150 до 2000 мм, с возможностью укорачивания. Эта особенность позволяет настраивать датчик под конкретные высоты резервуаров, обеспечивая универсальность применения и оптимизацию складских запасов.
Интерфейсы вывода данных: аналоговый выход 4... 20 мА и IO-Link.
Наличие стандартного аналогового выхода 4... 20 мА обеспечивает легкую интеграцию датчика в существующие промышленные системы автоматизации. Интерфейс IO-Link предоставляет расширенные возможности для детальной параметризации, диагностики состояния датчика и эффективного сбора данных.
Степень защиты: IP 68 и IP 69K.
Высокие степени защиты IP 68 и IP 69K гарантируют надежную работу датчика в условиях повышенной запыленности, влажности и при воздействии струй воды под высоким давлением. Это критически важно для применения в жестких промышленных условиях, включая процессы, требующие регулярной санитарной обработки.
Материалы смачиваемых частей: нержавеющая сталь (316L/1. 4404), ПТФЭ, фторкаучук.
Использование нержавеющей стали 316L/1. 4404, ПТФЭ (политетрафторэтилена) и фторкаучука для смачиваемых частей обеспечивает высокую коррозионную стойкость и долговечность при контакте с различными агрессивными средами.

Преимущества

Высокая точность и надежность измерений уровня жидкостей, независимо от их физических свойств.
Гибкость установки и адаптация к различным размерам резервуаров благодаря укорачиваемому зонду.
Расширенные возможности интеграции и диагностики за счет поддержки IO-Link и стандартного аналогового выхода.

Характеристики Непрерывный датчик уровня (волноводный радар) IFM LR0000B-ER34AKSKG/US LR2059

Основные характеристики

MTTF[лет]	216
Активный диапазон A[мм]	L-40 (L-60), (при настройке на масло и масляные среды)
Аналоговые данные процесса	1
Аналоговый выход	4...20, инвертируемый, (масштабируемый) мА
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	365.5
Время задержки включения [с]	<, 3
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, IO-Link
Габариты	Ø 50 / L = 119
Гистерезис	>, 5 мм
Диэлектрическая проницаемость среды	≥ 1,8, (для сред с диэлектрической проницаемостью 1,8...5 (например, масел) для работы необходима коаксиальная труба)
Длина зонда L[мм]	150...2000
Заводские настройки	Электрическая схема: NPN
Защита	IP 68, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интерфейс связи	IO-Link
Класс защиты	III
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Материалы	нержавеющая сталь (316L/1.4404), ПЭИ, ПФА, ПБТ, ФКМ
Материалы (смачиваемые части)	нержавеющая сталь (316L/1.4404), нержавеющая сталь (316L/1.4435), ПТФЭ, фторкаучук
Мин. время цикла процесса [мс]	2.3
Неактивный диапазон I1 / I2[мм]	30 / 10 (30), (при настройке на масло и масляные среды)
Номинальное давление	16 бар 1,6 МПа
Нулевой сигнал (ток)[мА]	4.0
Общее количество выходов	2
Отображать	Дисплей: 3 светодиода, зеленый, состояние переключения, 2 светодиода, желтый, алфавитно-цифровой дисплей, 4-значный, настройка параметров, алфавитно-цифровой дисплей, 4-значный
Ошибка смещения[мм]	5
Погрешность измерения[мм]	± 7
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault644
Полный сигнал (ток)[мА]	20
Постоянный номинальный ток коммутационного выхода DC[мА]	150, (200 (...60 °C))
Потребляемый ток [мА]	<, 50
Примечание по заданному значению SP	при настройке на масло и масляные среды: 35...L-30
Примечание по точке сброса rP	при настройке на масло и масляные среды: 30...L-35
Примечания	Для высоких температур процесса: решающее значение имеет температура в месте присоединения к процессу. Фактическая температура среды может быть выше.
Принцип измерения	волноводный радар
Профили	Интеллектуальный датчик - SSP 0. Функция универсального профилированного датчика. Функция идентификации устройства. Функция обработки переменных данных. Функция диагностики устройства.
Рабочее напряжение[В]	18...30 DC
Разрешение[мм]	1
Ревизия IOLink	1.1
режим SIO	да
С шагом [мм]	1
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-40...80
Температура процесса[°C]	-20...100, (см. примечание в разделе «Примечания»)
Температура хранения[°C]	-40...100
Температурный дрейф на 10 К	± 0.2 %
Технологическое соединение	резьбовое соединение G 3/4 наружная резьба
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	10... L-35 мм
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-2750 г (11 мс) / 20 г (6 мс) с эталонным стержнем 0,5 м
Уставка SP	15...L-30 мм
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz) / 1 g (5...200 Hz) with reference rod 0.5 m
Частота дискретизации [Гц]	4
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3: в закрытом металлическом резервуареDIN EN 61000-6-4: в пластиковых или открытых металлических резервуарах
