Ведущее устройство IO-Link с интерфейсом EtherNet/IP IFM IO-Link Master CL EIP 8P IP20 AY1020

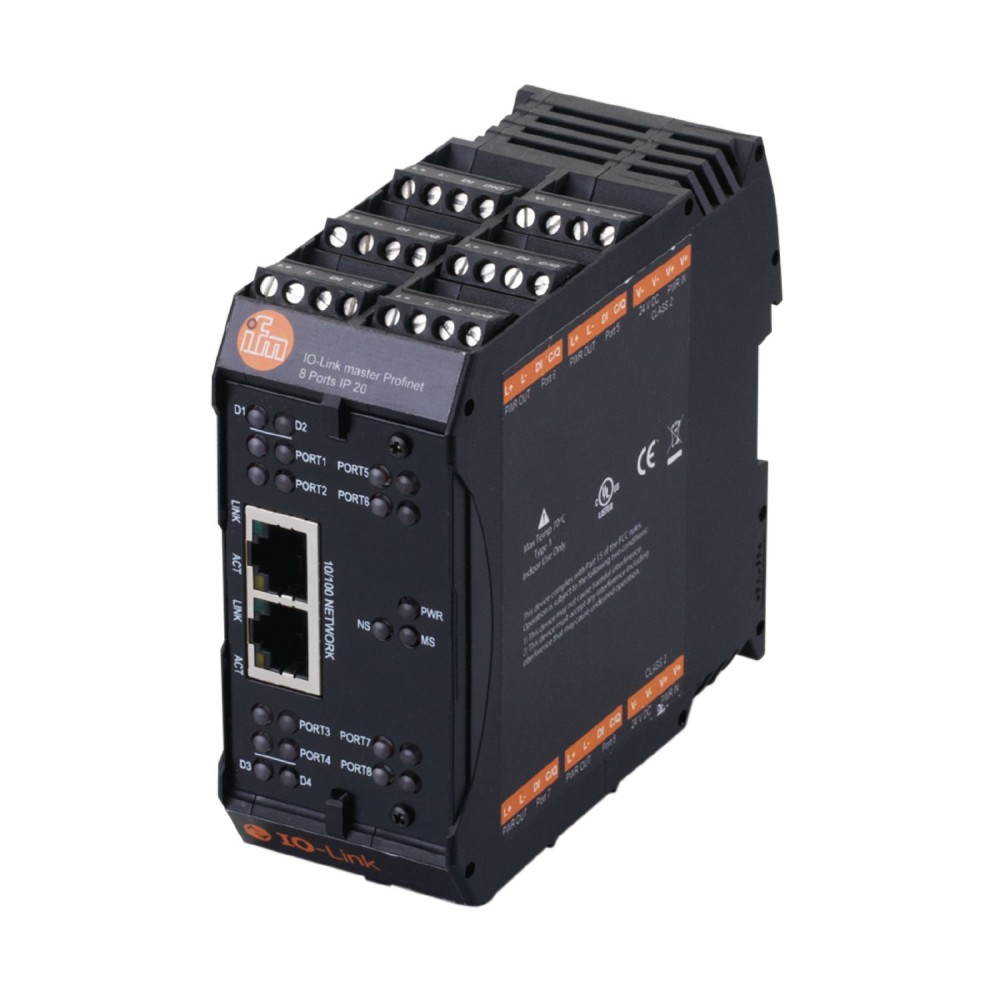

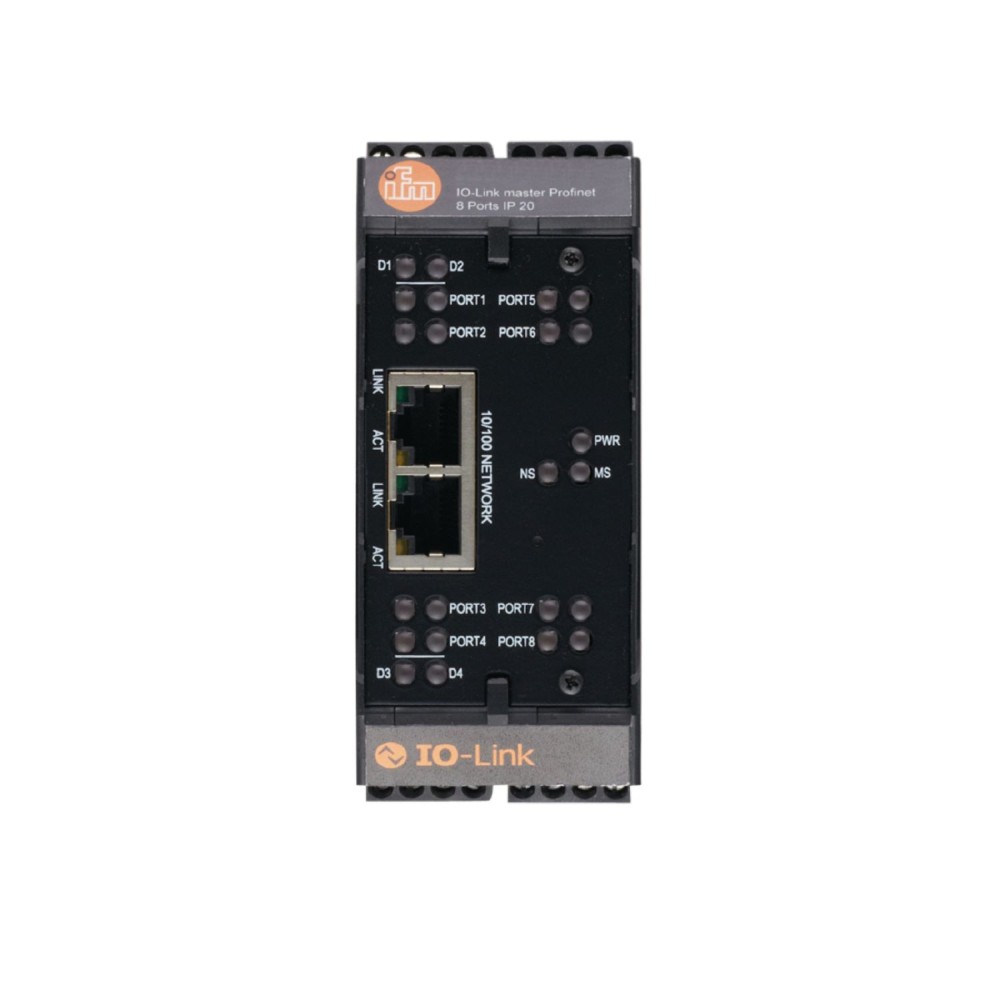

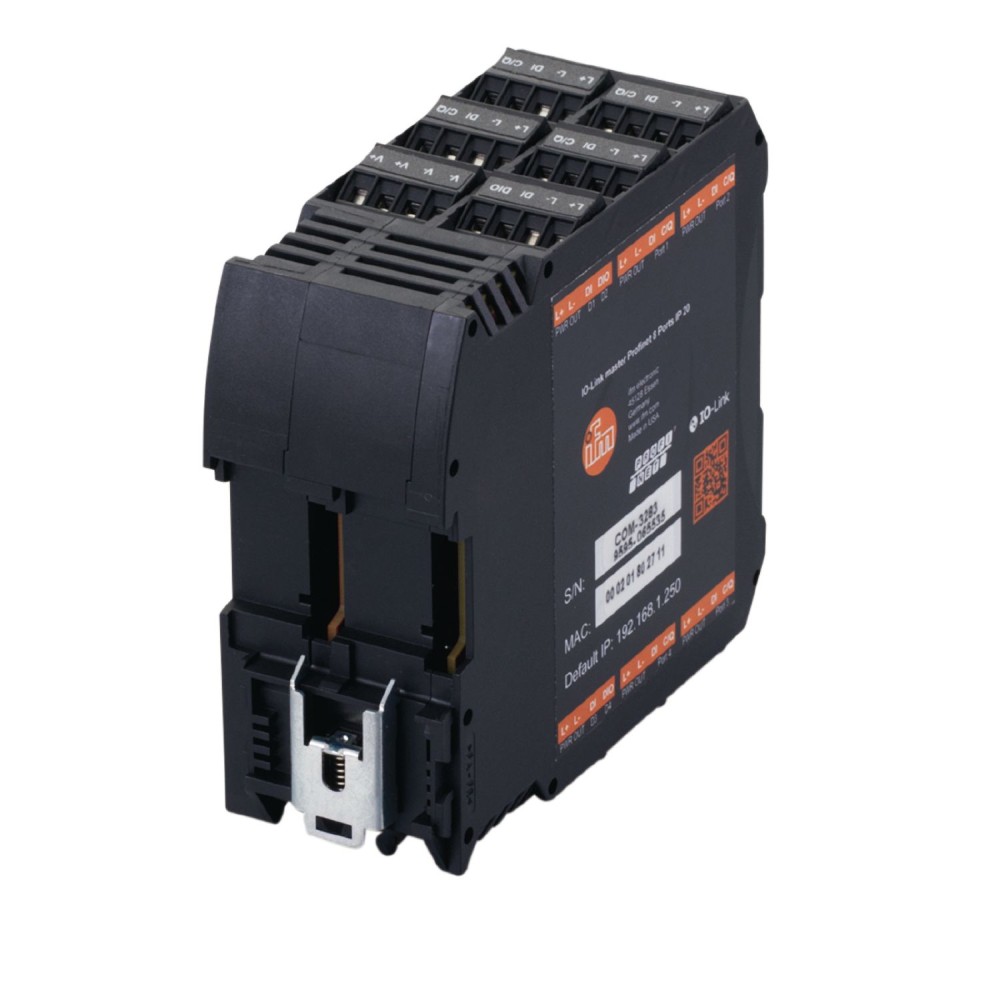

Ведущее устройство IFM IO-Link Master CL EIP 8P IP20 (AY1020)

Ведущее устройство IFM IO-Link Master CL EIP 8P IP20 с артикулом AY1020 представляет собой промышленный коммуникационный модуль, предназначенный для интеграции интеллектуальных датчиков и исполнительных механизмов с интерфейсом IO-Link в системы автоматизации на базе EtherNet/IP. Устройство разработано для монтажа в управляющих шкафах и обеспечивает надежную передачу данных между полевыми устройствами и контроллером.

Ключевые технические характеристики

Интерфейс и количество портов

Модуль оснащен восемью портами IO-Link, что позволяет подключать до восьми интеллектуальных IO-Link устройств. Поддержка протокола EtherNet/IP обеспечивает высокоскоростную и эффективную передачу данных о параметрах процесса, состоянии машины и диагностической информации в промышленную сеть.

Сетевые возможности

Наличие двух портов Ethernet со встроенным коммутатором предоставляет возможность построения гибких сетевых топологий, таких как линейная или кольцевая с поддержкой DLR (Device Level Ring). Это упрощает проектирование сети и снижает потребность в дополнительных коммутирующих устройствах.

Функции настройки и диагностики

Интегрированный веб-сервер обеспечивает удобный доступ для настройки параметров, мониторинга состояния и проведения диагностики подключенных IO-Link устройств и самого мастера через стандартный веб-браузер.

Расширенные возможности ввода/вывода

Помимо IO-Link портов, устройство имеет 18 цифровых входов и 10 цифровых выходов, что позволяет подключать стандартные дискретные датчики и исполнительные механизмы. Это расширяет функциональность модуля, снижая необходимость в использовании дополнительных I/O модулей.

Электрические параметры и исполнение

Рабочее напряжение модуля составляет 18... 30 В постоянного тока (номинальное 24 В постоянного тока). Степень защиты IP20 указывает на предназначение устройства для установки внутри управляющих шкафов, где обеспечивается защита от твердых частиц.

Преимущества

• Упрощенная интеграция и подключение:Совместимость с EtherNet/IP и наличие восьми IO-Link портов обеспечивают эффективное подключение и централизованное управление интеллектуальными устройствами в рамках единой промышленной сети.
• Гибкость и масштабируемость системы:Два Ethernet порта со встроенным коммутатором и дополнительные цифровые входы/выходы позволяют создавать различные сетевые топологии и подключать широкий спектр стандартных и интеллектуальных устройств, оптимизируя структуру автоматизации.
• Удобство настройки и диагностики:Встроенный веб-сервер значительно упрощает процесс конфигурирования, мониторинга и устранения неполадок, сокращая время на ввод в эксплуатацию и обслуживание системы.
