Программируемый контроллер для мобильных машин IFM R360/ExtendedController/32 CR0232

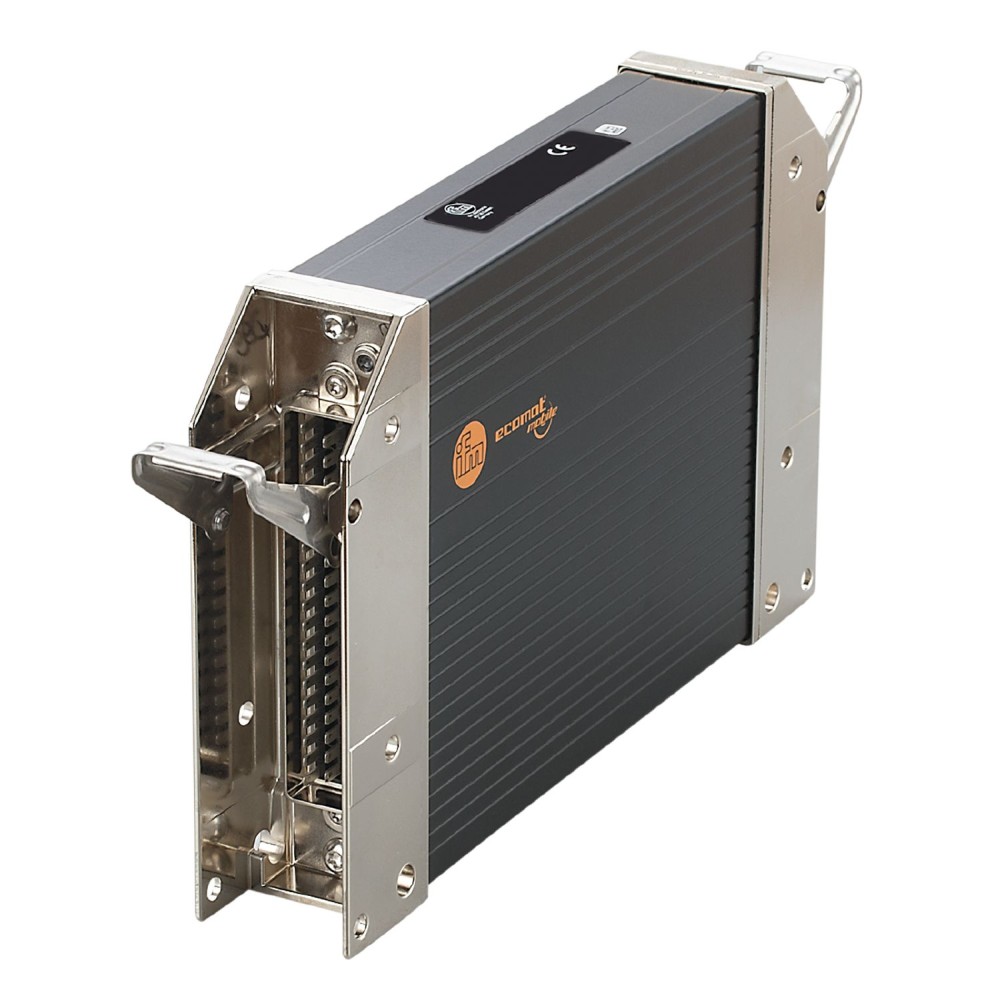

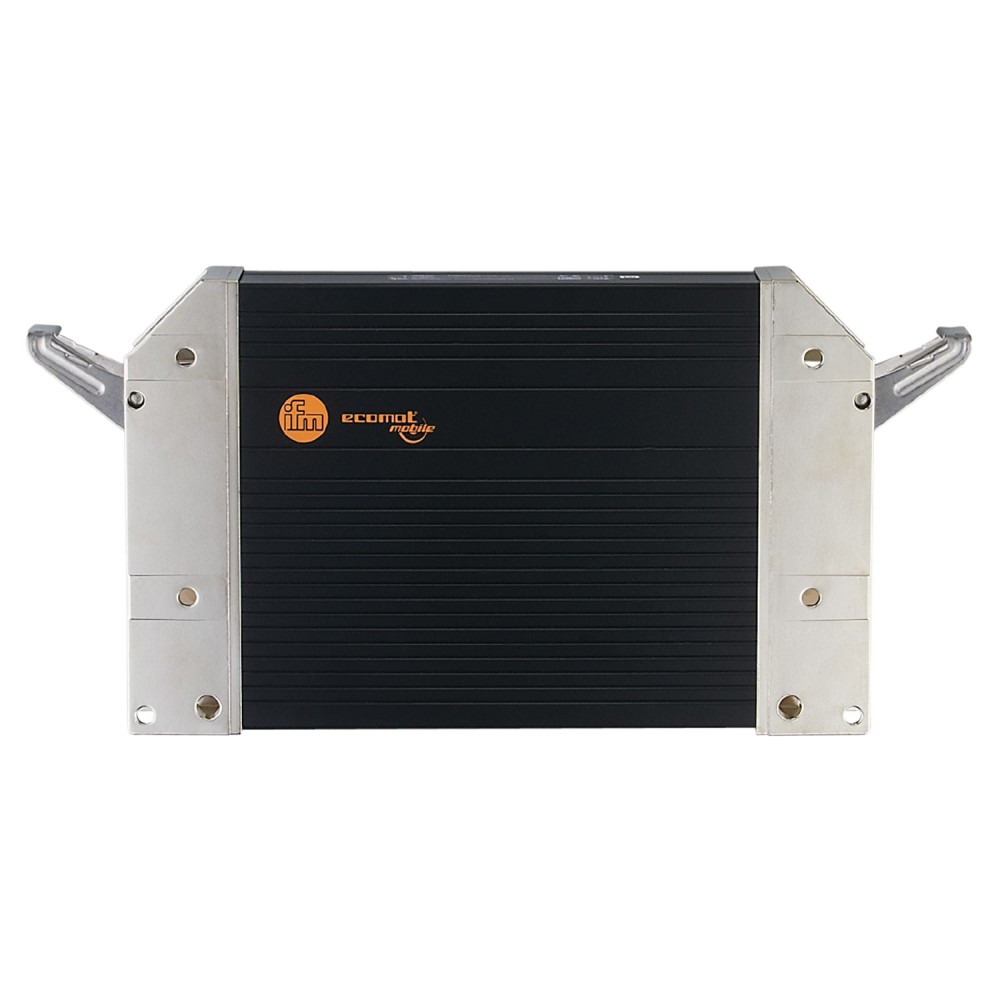

Программируемый контроллер IFM CR0232 (R360/ExtendedController/32) для мобильных машин

Программируемый контроллер IFM CR0232 серии R360 предназначен для реализации сложных функций управления в транспортных средствах и мобильных машинах. Он разработан для эксплуатации в жестких условиях, характерных для внедорожной и специализированной техники.

Ключевые технические характеристики

Описание сфокусировано на критически важных параметрах, определяющих применимость контроллера в мобильных системах.

• Высокая плотность и многофункциональность каналов ввода/вывода (I/O)
  Контроллер оснащен 80 каналами ввода/вывода, среди которых 32 цифровых, 32 аналоговых, 32 частотных входа и 48 цифровых, 32 ШИМ (PWM) и 4 H-мостовых выхода. Высокое число многофункциональных каналов позволяет комплексно управлять сложными механизмами и периферийным оборудованием мобильной машины, минимизируя необходимость в дополнительных модулях расширения I/O.


• Интерфейсы связи CAN
  Встроенные высокопроизводительные интерфейсы CAN обеспечивают необходимую пропускную способность для задач обмена данными в реальном времени. Это критически важный параметр для интеграции контроллера в архитектуру транспортных средств, поддерживающих протоколы CANopen или J1939, и для связи с другими системами управления и диагностики.


• Расширенный диапазон рабочих температур и степень защиты
  Контроллер рассчитан на работу в диапазоне температур от -40 °C до +85 °C и обладает высоким классом защиты, например, IP67. Такая конструкция гарантирует надежное функционирование и устойчивость к проникновению пыли, влаги, сильной вибрации и интенсивным электромагнитным помехам (EMC), что соответствует требованиям эксплуатации на мобильных машинах.


• Стандарт программирования IEC 61131-3
  Свободное программирование осуществляется с помощью среды CODESYS 2. 3 в соответствии со стандартом IEC 61131-3. Использование общепринятого промышленного стандарта обеспечивает гибкость в разработке управляющей логики, упрощает процесс ввода в эксплуатацию и дальнейшее техническое обслуживание.


• Номинальное рабочее напряжение (U_e)
  Контроллер работает от напряжения 10 до 32 В постоянного тока (DC). Широкий диапазон входного напряжения позволяет интегрировать устройство как в 12-вольтовые, так и в 24-вольтовые бортовые сети мобильной техники, обеспечивая стабильность работы при колебаниях питающей сети.

Основные преимущества

• Высокая интеграция:Наличие 80 многофункциональных I/O каналов, включая выходы H-мост, позволяет управлять широким спектром компонентов (гидравлика, приводы) напрямую, сокращая количество внешних модулей и общую сложность системы.
• Надежность в тяжелых условиях:Расширенный температурный диапазон и высокий класс защиты обеспечивают бесперебойную работу контроллера в экстремальных климатических условиях, при сильной вибрации и запыленности.
• Стандартизация и совместимость:Программирование по стандарту IEC 61131-3 через CODESYS обеспечивает совместимость, упрощает процесс обучения персонала и интеграцию в существующие промышленные экосистемы.
