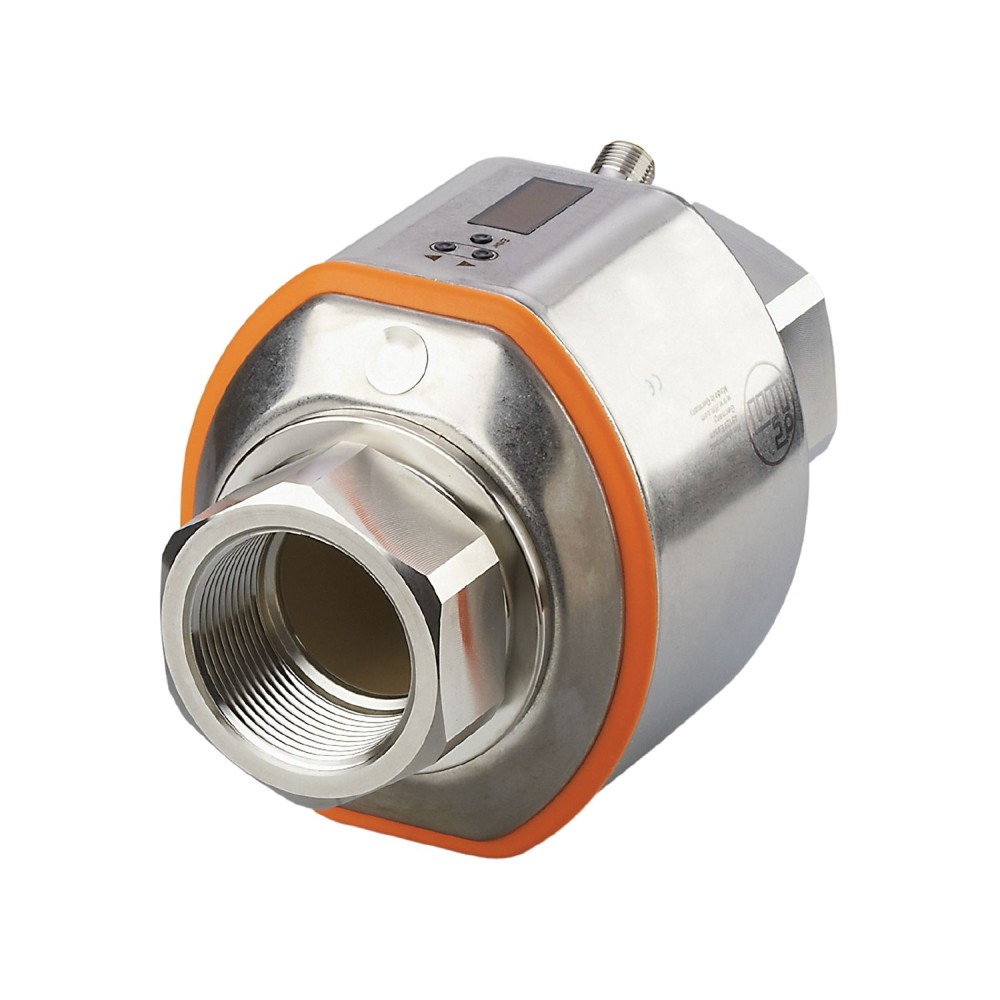

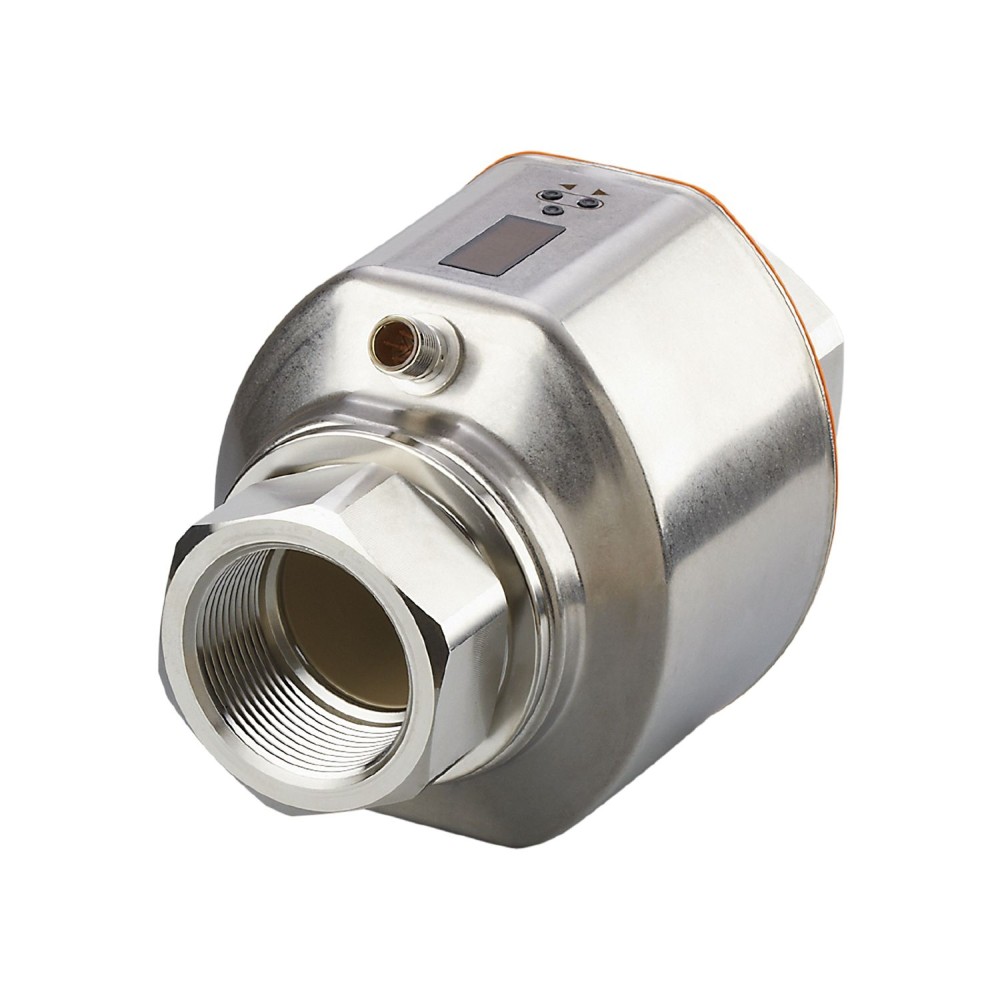

Магнитно-индуктивный расходомер IFM SMN32XGXFRKG/US-100 SM9601

Магнитно-индуктивный расходомер IFM SMN32XGXFRKG/US-100 (SM9601)

Расходомер IFM SM9601 предназначен для высокоточного измерения расхода, общего потребления и температуры электропроводящих жидкостей в промышленных трубопроводах. Устройство обеспечивает комплексный мониторинг технологических параметров и обладает высокой гибкостью интеграции благодаря множеству конфигурируемых выходов. Прибор является частью серии SM магнитно-индуктивных расходомеров IFM.

Ключевые технические характеристики и практическое значение

Для выбора прибора критически важны следующие параметры:

• Комплексная система выходов:Расходомер оснащен двумя цифровыми выходами, которые могут быть настроены как коммутационные, импульсные или частотные, а также одним аналоговым выходом 4–20 мА. Дополнительно поддерживается связь по протоколу IO-Link.
  Практическое значение: Наличие трех независимых выходов и цифрового протокола обеспечивает максимальную гибкость подключения к системам управления и возможность одновременного контроля расхода, объема и сигнализации превышения/понижения параметров.
• Диапазон измерения и присоединение:Прибор имеет резьбовое присоединение к процессу 1 1/2" NPT (внутренняя резьба) и обеспечивает измерение расхода в диапазоне от 1, 3 до 80 галлонов в минуту (примерно 0, 3 до 18 м³/ч).
  Практическое значение: Позволяет использовать расходомер в трубопроводах со средним и высоким уровнем потока, типичных для промышленных систем охлаждения, водоподготовки и дозирования.
• Функциональность мониторинга и параметры среды:Встроенная функция тотализатора (суммирующая функция) для учета общего объема, а также обнаружение пустой трубы. Рабочее давление составляет до 16 бар. Прибор предназначен для электропроводящих жидкостей с минимальной проводимостью не менее 20 мкСм/см.
  Практическое значение: Функция обнаружения пустой трубы исключает ложные измерения. Высокое рабочее давление (16 бар) обеспечивает надежность в большинстве промышленных систем. Требование к проводимости определяет применимость для водных растворов и исключает использование с непроводящими средами (масла, дистиллированная вода).

Преимущества

Основываясь на ключевых характеристиках, можно выделить следующие преимущества:

• Высокая прозрачность процесса:Одновременное измерение расхода, общего объема (суммирующая функция) и температуры среды в одном компактном корпусе.
• Конфигурируемость и интеграция:Поддержка IO-Link и наличие комбинированных цифровых и аналоговых выходов упрощает интеграцию в сложные SCADA-системы и позволяет гибко адаптировать прибор под специфические задачи автоматизации.
• Надежность:Отсутствие механических движущихся частей снижает требования к обслуживанию и обеспечивает долговременную точность измерений.
