Магнитно-индуктивный расходомер IFM SMK32XGXFRKG/US-100 SM9500

Магнитно-индуктивный расходомер IFM SM9500 (SMK32XGXFRKG/US-100)

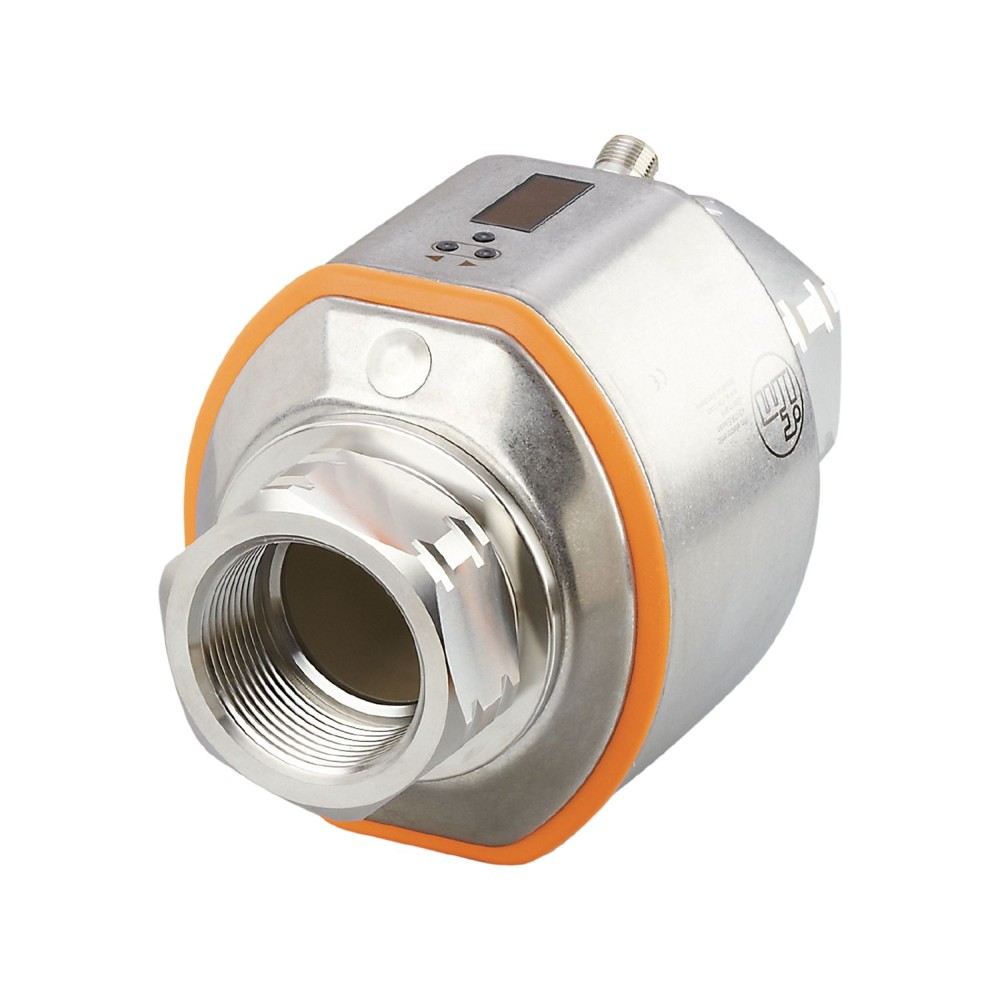

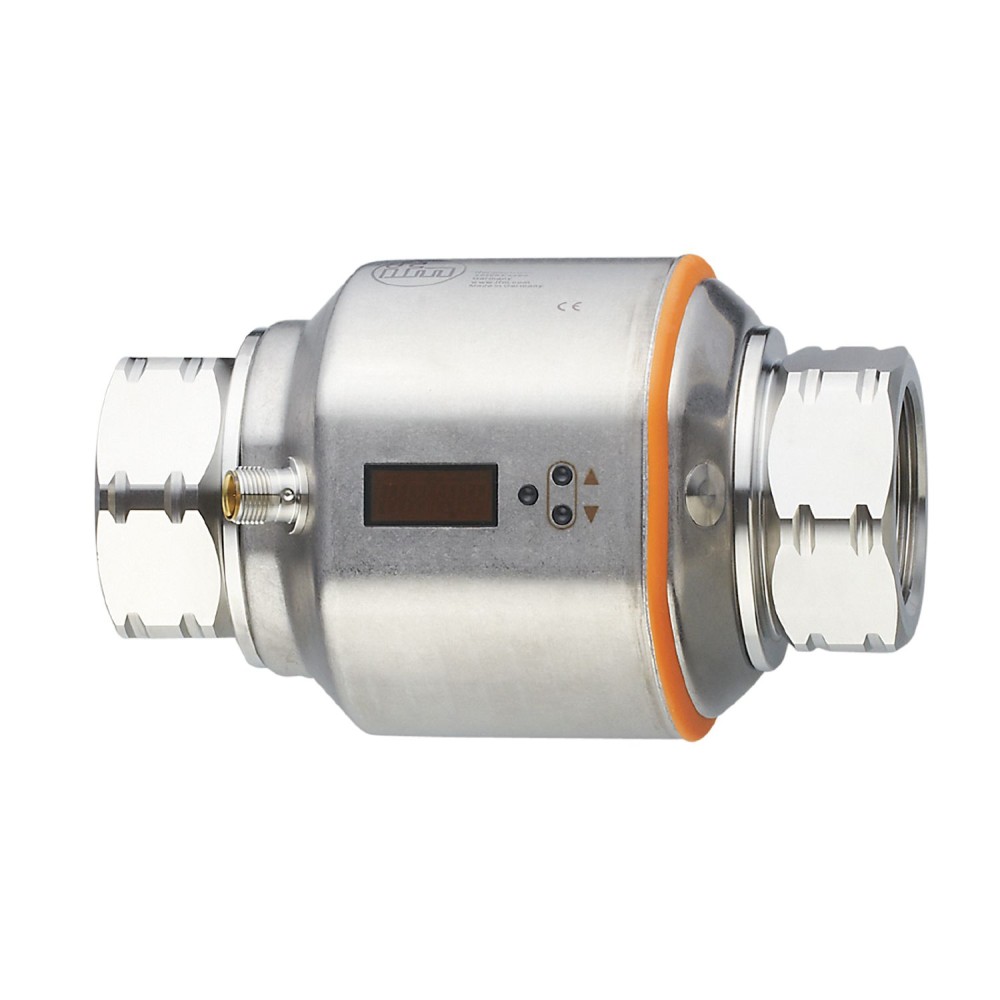

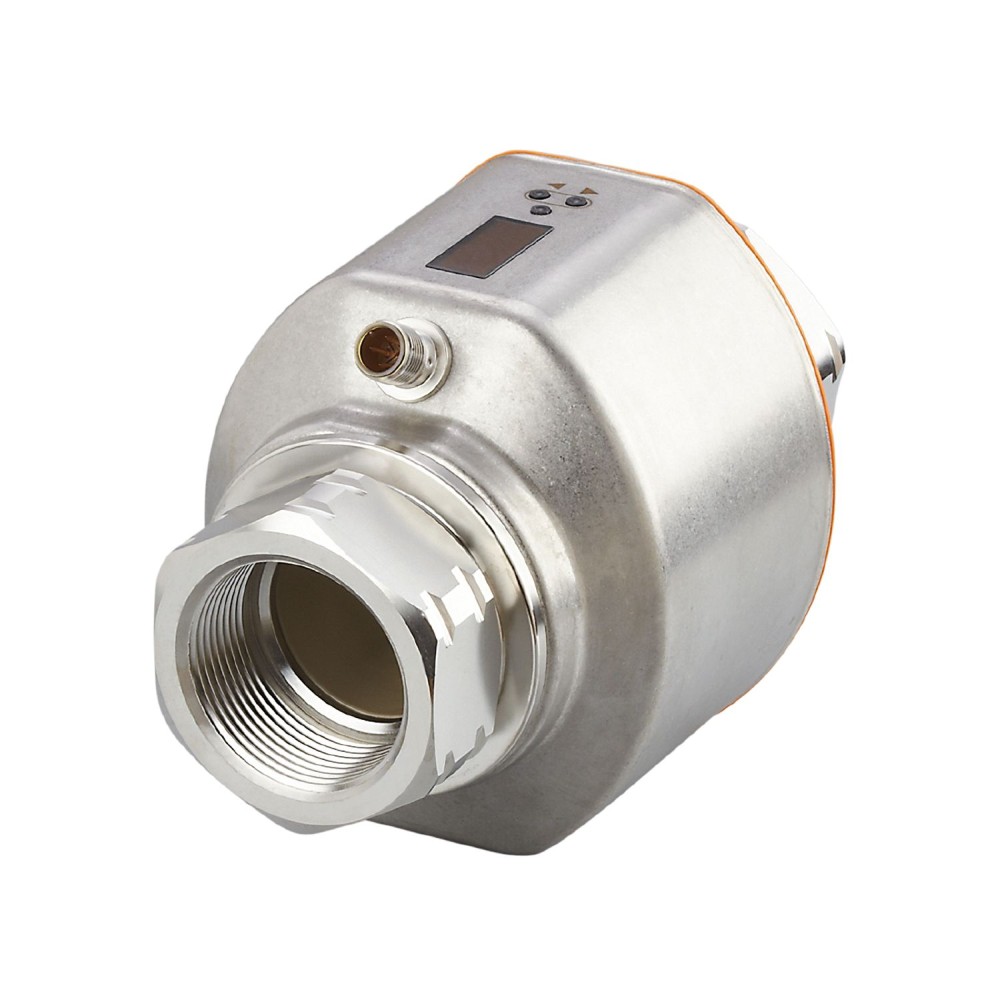

Расходомер IFM SM9500 (артикул SMK32XGXFRKG/US-100) представляет собой магнитно-индуктивный прибор, предназначенный для высокоточного измерения объемного расхода, контроля потребления и температуры электропроводящих жидких сред в промышленных системах. Конструкция включает в себя встроенный 4-разрядный светодиодный дисплей для локального отображения текущих параметров, а также функционал счетчика-сумматора (Totalizer function) и обнаружения пустой трубы (Empty pipe detection).

Ключевые технические параметры

Выбор магнитно-индуктивного расходомера IFM SM9500 определяется сочетанием его измерительных возможностей, стандартизированного присоединения и широкого спектра выходных сигналов, обеспечивающих гибкость интеграции в системы автоматизации.

Измерительный диапазон и рабочая среда:
Измерительный диапазон расхода составляет от 5 до 300 л/мин (от 0, 3 до 18 м³/ч). Прибор предназначен для работы с проводящими жидкостями, такими как вода и водные среды, при условии минимальной электропроводности не менее 20 мкСм/см. Ограничение по проводимости является ключевым параметром для магнитно-индуктивной технологии измерения.

Параметры присоединения и эксплуатации:
Для монтажа используется стандартное резьбовое присоединение Rc 1 1/2 с внутренней резьбой (номинальный диаметр DN40). Номинальное рабочее давление составляет 16 бар (1, 6 МПа), а допустимый температурный диапазон измеряемой среды находится в пределах от -10 до 70 °C, что определяет применимость расходомера в общепромышленных неагрессивных процессах.

Многофункциональность выходов и коммуникации:
Расходомер оснащен двумя цифровыми выходами (настраиваемые как переключающий или частотный/импульсный), одним аналоговым выходом (4... 20 мА или 0... 10 В с возможностью масштабирования) и интерфейсом IO-Link. Такое сочетание обеспечивает одновременную передачу данных о расходе и температуре, а также возможность дистанционного параметрирования и диагностики прибора через IO-Link.

Преимущества и интеграция

• Гибкая интеграция:Наличие комбинированного выхода (аналоговый, импульсный, цифровой, IO-Link) позволяет применять расходомер как для точного пропорционального регулирования (4... 20 мА), так и для учета объема среды (импульсный выход/функция тоталайзера), а также для передачи расширенной диагностики по IO-Link.
• Функционал учета:Встроенная функция счетчика-сумматора (Totalizer function) позволяет контролировать суммарный объем потребленной среды, что критично для систем коммерческого или технологического учета.
• Контроль состояния:Прибор поддерживает функцию обнаружения пустой трубы (Empty pipe detection), предотвращая некорректные измерения или аварийные ситуации при отсутствии потока, что повышает надежность системы.
