Магнитно-индуктивный расходомер IFM SMR21XGXFRKG/US SM9100

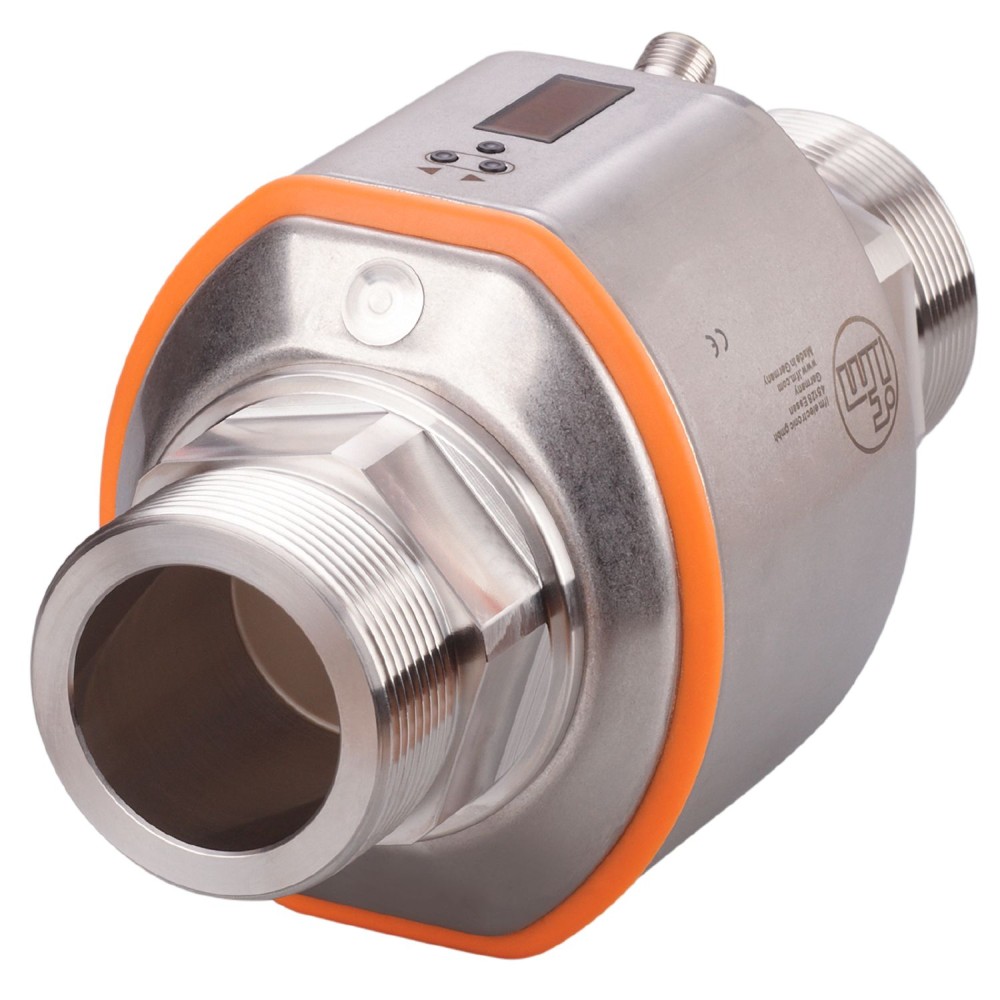

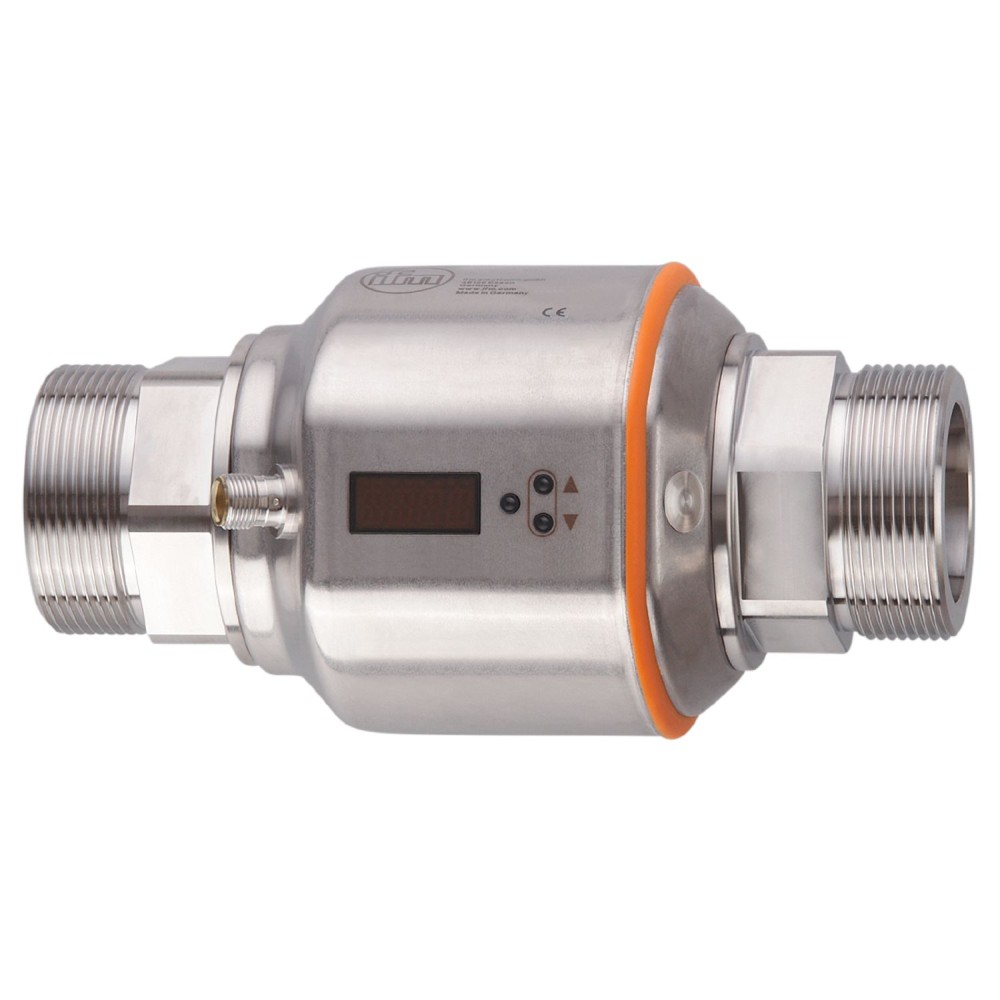

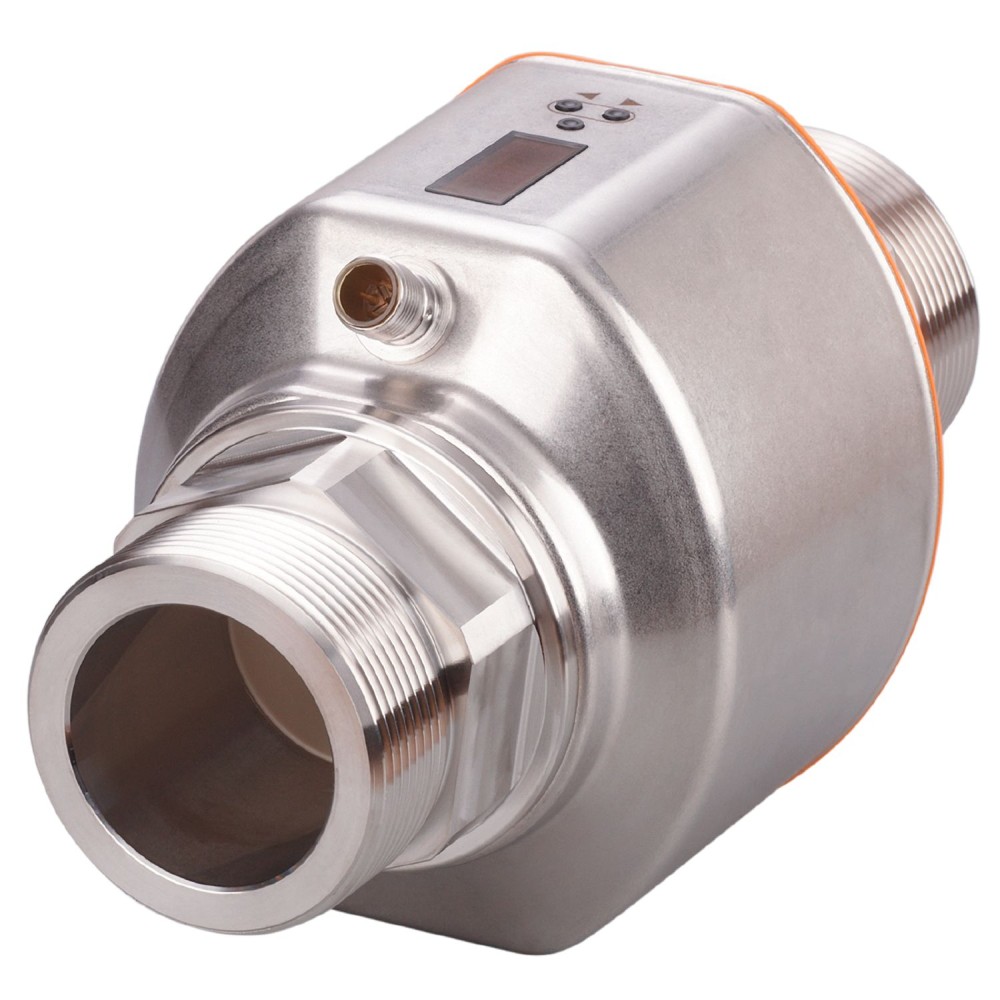

Магнитно-индуктивный расходомер IFM SM9100 (SMR21XGXFRKG/US)

Магнитно-индуктивный расходомер IFM SM9100 (артикул SMR21XGXFRKG/US) предназначен для точного измерения расхода и потребления электропроводящих жидкостей, включая воду и водные растворы, в промышленных системах. Прибор обеспечивает высокую точность, повторяемость и динамику измерений, а также способен измерять температуру среды.

Ключевые технические параметры

Для выбора и интеграции расходомера критически важны следующие характеристики, определяющие область его применения и совместимость с системами автоматизации:

• Диапазон измерения и присоединение:Измерение расхода в диапазоне от 5 до 300 л/мин (от 0, 3 до 18 м³/ч). Присоединение к процессу осуществляется через резьбовое соединение G 2 DN50 с плоским уплотнением. Данные параметры определяют пропускную способность расходомера и его совместимость со стандартными трубопроводами DN50.


• Многофункциональные выходы:Прибор оснащен двумя цифровыми выходами (PNP/NPN, NO/NC), одним аналоговым выходом (4... 20 мА / 0... 10 В), а также выходом для импульсного и частотного сигнала. Поддерживается коммуникационный интерфейс IO-Link. Такое сочетание выходов обеспечивает высокую гибкость при подключении к контроллерам (PLC), системам диспетчеризации (DCS) и регистрации данных.


• Рабочие условия среды:Расходомер рассчитан на рабочее давление до 16 бар (1, 6 МПа) и температуру измеряемой среды в диапазоне от -10 до 70 °C. Это позволяет использовать его в промышленных процессах с умеренно высоким давлением и широким температурным режимом. Прибор применяется для электропроводящих жидкостей с минимальной проводимостью ≥ 20 мкСм/см.

Конструктивные особенности и преимущества

IFM SM9100предлагает ряд функциональных и конструктивных преимуществ, важных для эксплуатации:

• Комплексный мониторинг:Наличие суммирующей функции (тотализатора) позволяет не только контролировать текущий расход, но и вести точный учет потребления среды за период.
• Диагностика системы:Функция точного обнаружения пустой трубы повышает надежность системы и позволяет своевременно выявлять нештатные ситуации, предотвращая ложные показания.
• Локальная индикация:Встроенный, хорошо видимый 4-разрядный светодиодный дисплей обеспечивает удобный локальный контроль текущих измеренных значений и упрощает настройку параметров прибора.

Устройство имеет класс защиты IP 65 и IP 67, что обеспечивает надежную работу в условиях промышленного производства, защищая электронику от пыли и воды.
