Магнитно-индуктивный расходомер IFM SMN21XGXFRKG/US-100 SM2601

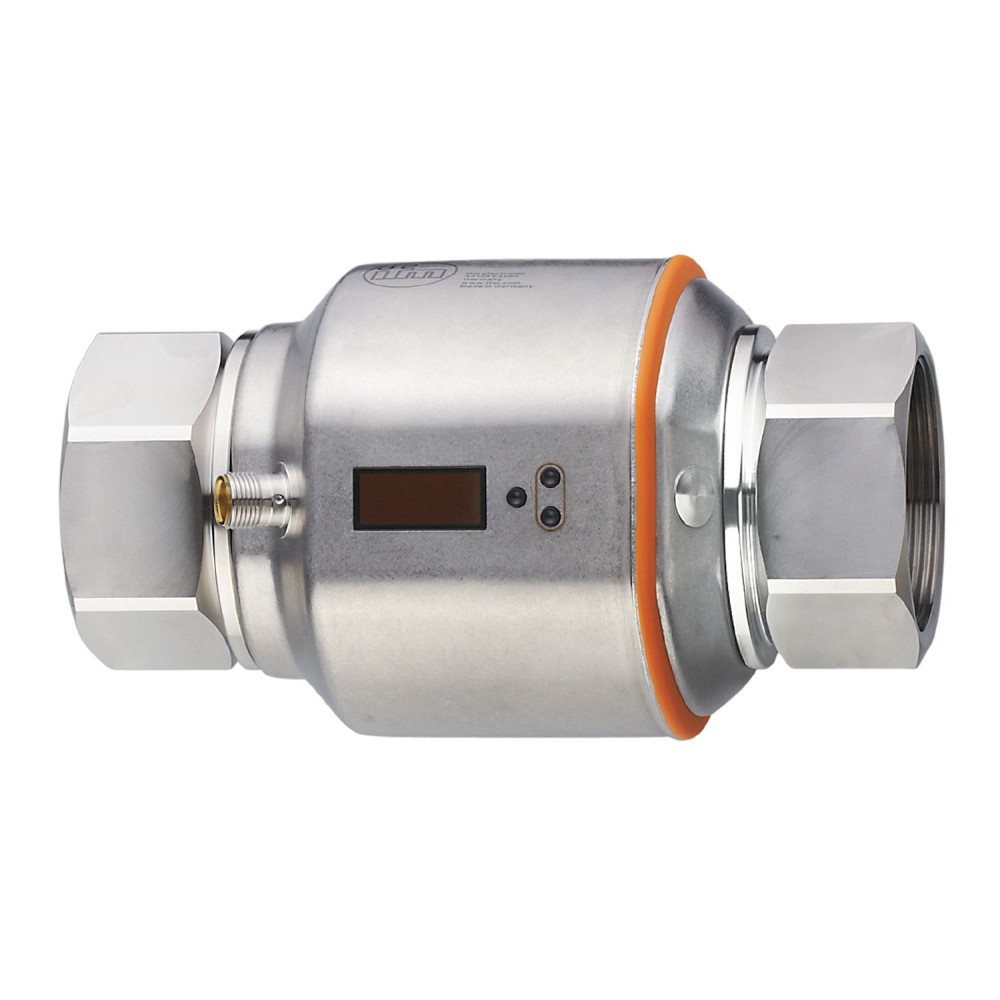

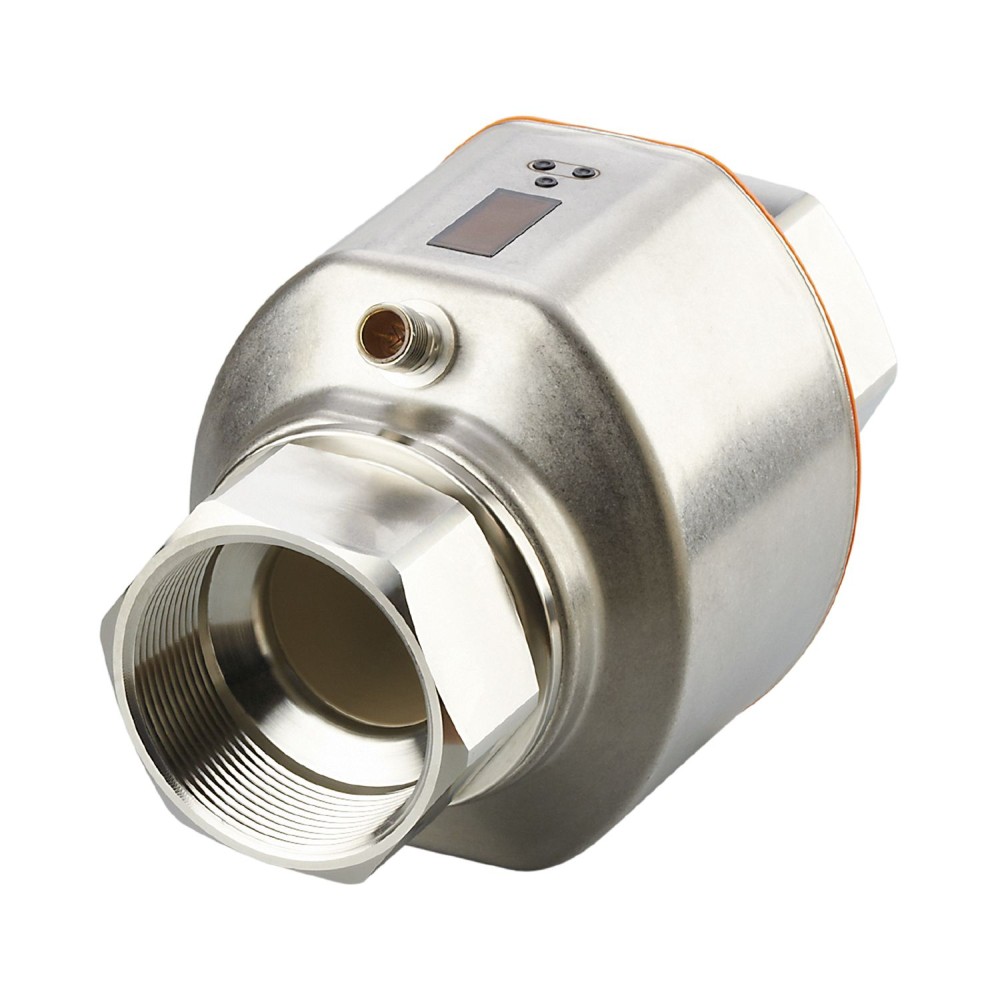

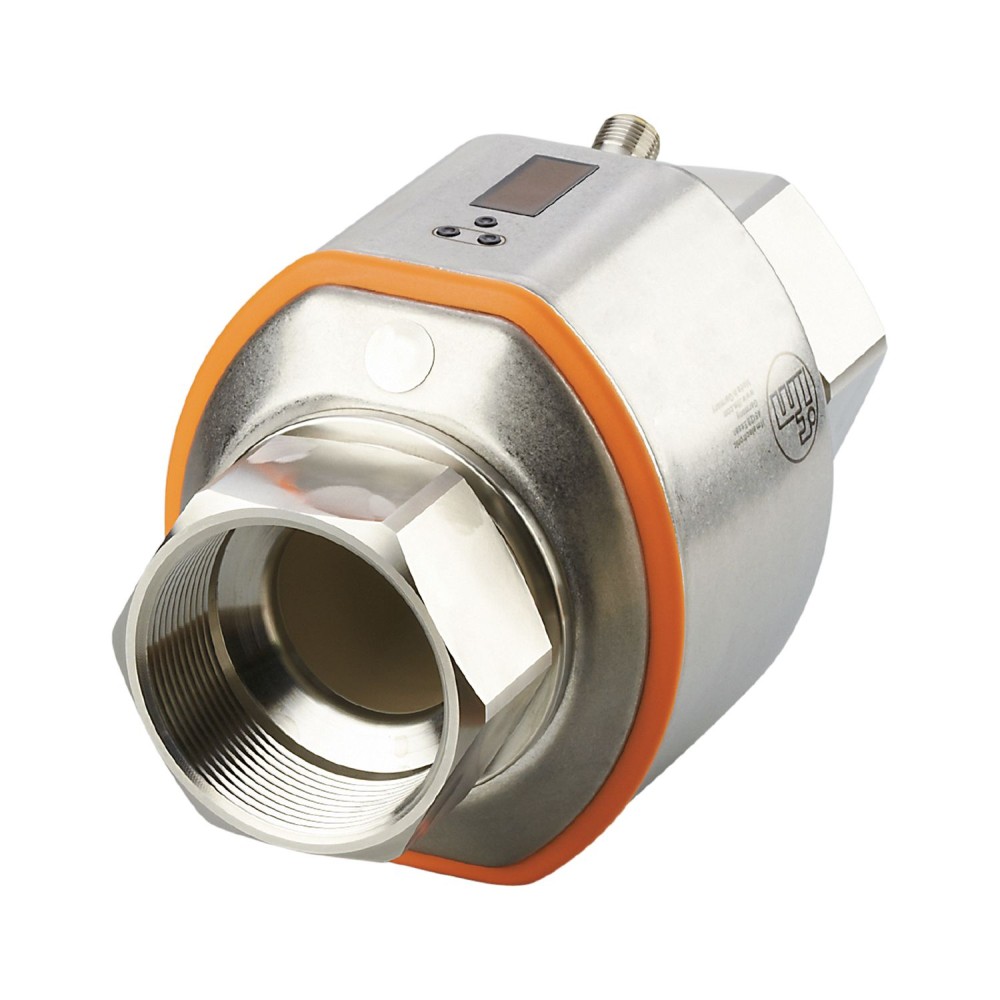

Магнитно-индуктивный расходомер IFM SM2601 (SMN21XGXFRKG/US-100)

Магнитно-индуктивный расходомер IFM SM2601 (артикул SMN21XGXFRKG/US-100) предназначен для точного измерения расхода, потребления и температуры электропроводящих жидкостей, таких как вода и водные среды (проводимость \ge 20 мкСм/см) в промышленных системах. Прибор обеспечивает высокую точность и динамику измерений, а также оснащен функцией обнаружения пустой трубы, что критически важно для надежности процесса.

Ключевые технические характеристики и практическое значение

Описание сфокусировано на критически важных параметрах, необходимых для выбора и интеграции прибора в технологическую сеть.

• Многофункциональность выходных сигналов:Расходомер оснащен двумя цифровыми выходами (PNP/NPN), одним аналоговым выходом (4... 20 мА или 0... 10 В, масштабируемым) и имеет возможность передачи импульсного, частотного сигналов, а также данных через интерфейс IO-Link.
  Практическое значение:Данный набор выходов обеспечивает максимальную гибкость интеграции прибора в любую существующую систему управления и мониторинга, позволяя одновременно использовать сигналы для коммутации, регулирования и передачи данных.

• Рабочий диапазон и присоединение:Пределы измерения объемного расхода составляют от 1, 3 до 160 галлонов в минуту (GPM), при этом процессное присоединение выполнено в виде внутренней резьбы 2" NPT (DN50).
  Практическое значение:Номинальный диаметр DN50 и верхний предел расхода 160 GPM (примерно 36 м³/ч) позволяют использовать расходомер в трубопроводах среднего и большого диаметра с высокими требованиями к пропускной способности.

• Расширенный функционал измерений и контроля:Прибор не только измеряет расход, но и температуру среды, а также поддерживает функцию обнаружения пустой трубы и имеет встроенный сумматор (функция тотализатора с входом сброса счетчика).
  Практическое значение:Комплексный мониторинг обеспечивает не только контроль потока, но и защиту насосного оборудования от сухого хода, а также позволяет точно вести учет потребления жидкости.

Основные технические преимущества

Основные преимущества прибора, связанные с его техническими параметрами, обеспечивают его высокую надежность и универсальность применения:

• Высокое рабочее давление:Номинальное рабочее давление составляет 16 бар (1, 6 МПа), что позволяет использовать расходомер в промышленных трубопроводах с повышенными требованиями к герметичности и устойчивости к давлению.
• Информативность и удобство настройки:Наличие хорошо видимого 4-разрядного светодиодного дисплея обеспечивает прямое считывание измеренных параметров и упрощает процесс локальной настройки и параметрирования.
• Универсальность питания:Широкий диапазон рабочего напряжения 18... 32 В DC упрощает подключение к стандартным промышленным источникам постоянного тока.
