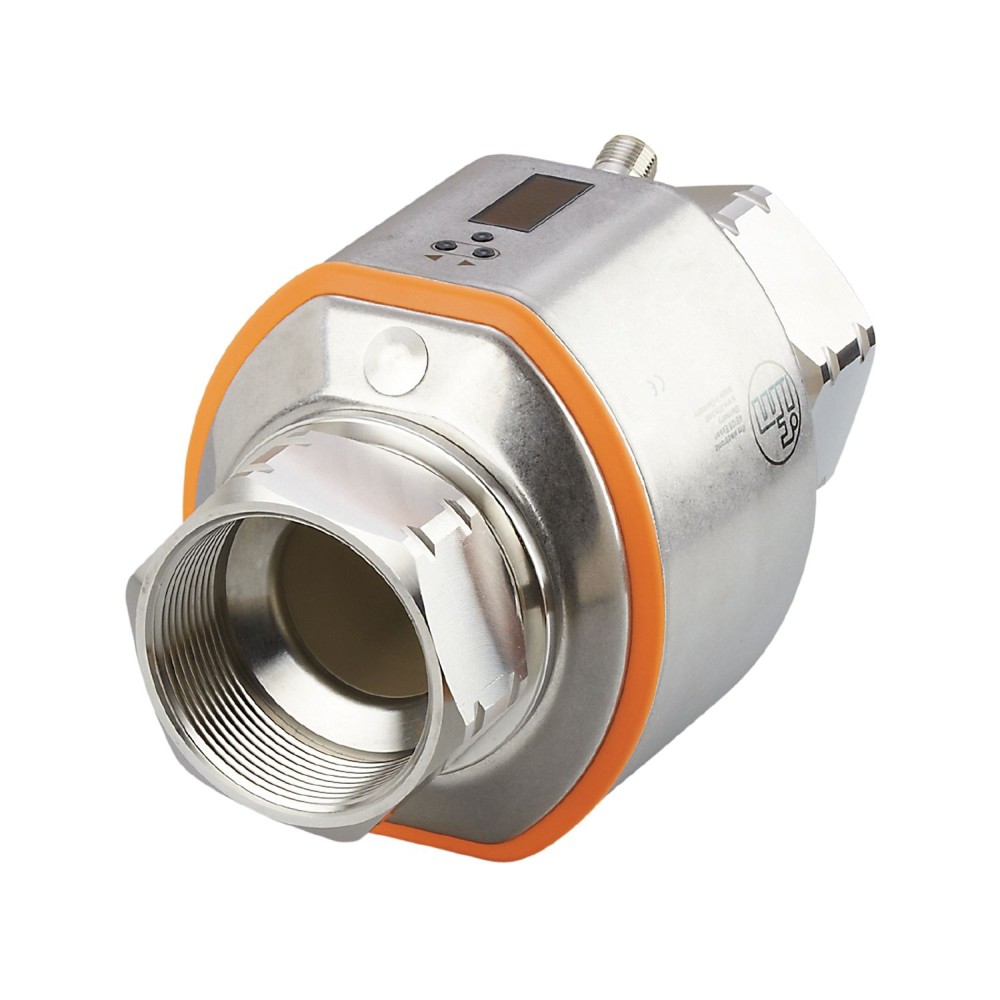

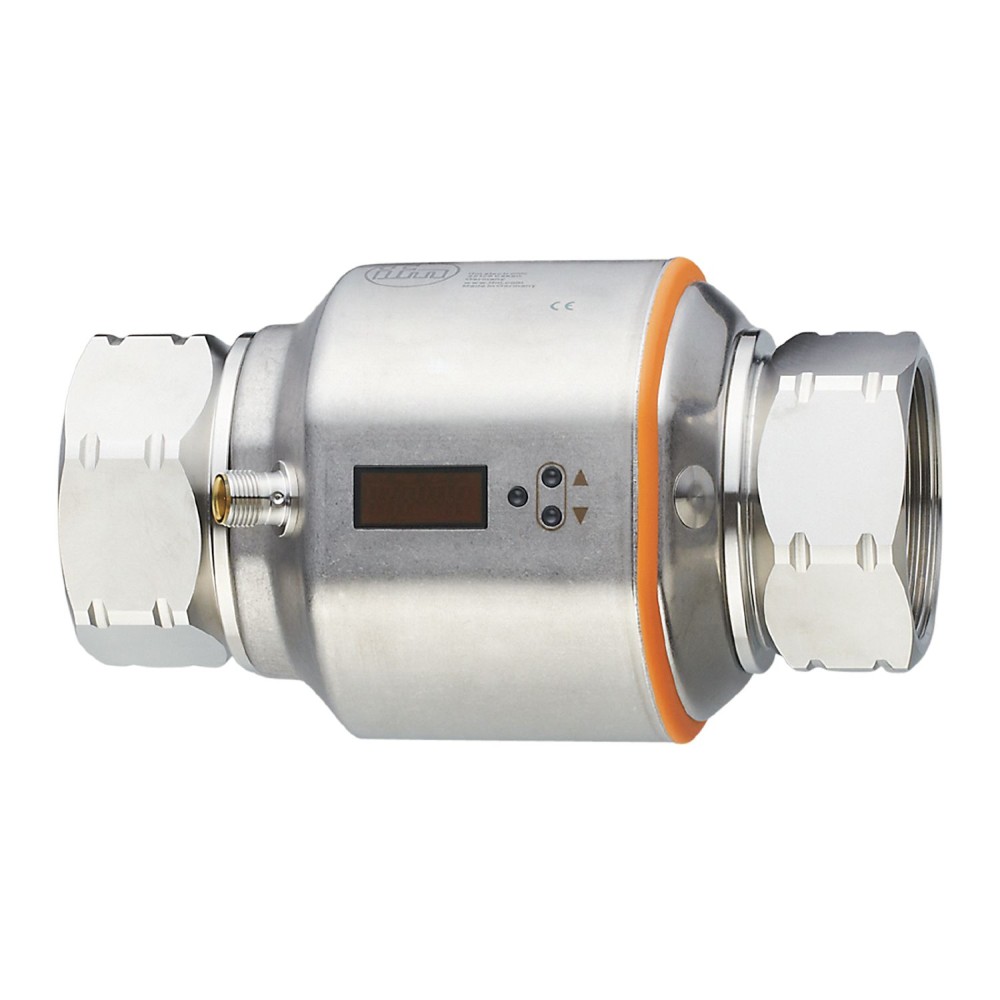

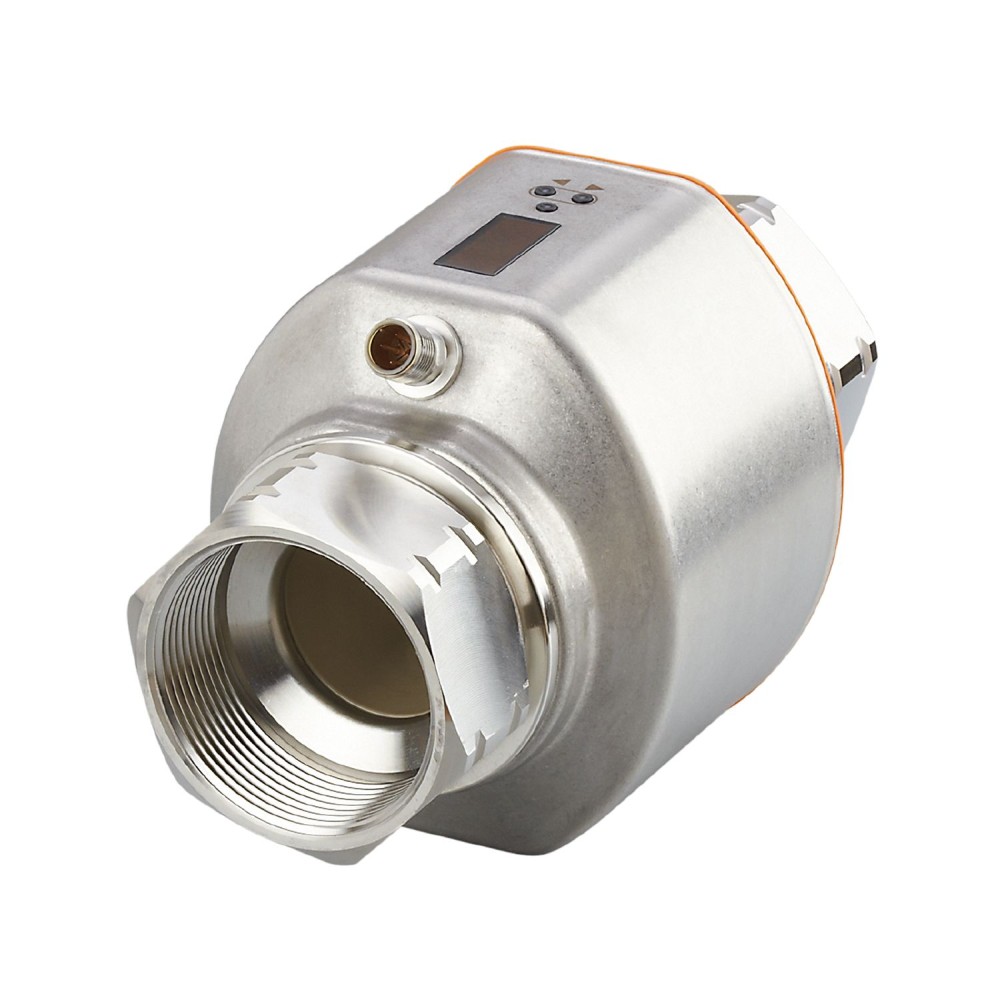

Магнитно-индуктивный расходомер IFM SMK21XGXFRKG/US-100 SM2500

Магнитно-индуктивный расходомер IFM SM2500

Магнитно-индуктивный расходомер IFM SM2500 (артикул SMK21XGXFRKG/US-100) предназначен для точного измерения расхода, потребления и температуры электропроводящих жидкостей в промышленных системах. Прибор обеспечивает высокую точность и повторяемость измерений, а также поддерживает функцию обнаружения пустой трубы, что критически важно для надежности процесса.

Ключевые технические характеристики и практическое значение

Определение совместимости расходомера и его интеграция в систему базируются на нескольких критически важных технических параметрах:

• Широкий диапазон измерения:Прибор позволяет измерять расход в диапазоне от 5 до 600 л/мин (от 0, 3 до 36 м³/ч). Этот параметр определяет возможность применения расходомера как в процессах с низкими, так и с высокими скоростями потока, обеспечивая универсальность его использования.
• Тип и размер технологического подключения:Используется резьбовое соединение Rc 2 с внутренней резьбой DN50. Данная спецификация необходима для обеспечения механической совместимости и правильного монтажа прибора в магистрали с соответствующим диаметром трубопровода.
• Требования к измеряемой среде:Расходомер предназначен для работы с электропроводящими жидкостями, водой и жидкостями на водной основе при минимальной электропроводности ≥ 20 µS/cm. Соблюдение данного требования является обязательным условием для корректной работы магнитно-индуктивного принципа измерения.
• Многофункциональные выходные сигналы:Конструкция предусматривает три выхода: два цифровых (коммутационных или импульсных) и один аналоговый. Наличие нескольких типов выходов упрощает интеграцию расходомера с различными системами автоматизации, обеспечивая передачу как данных о расходе, так и дискретных сигналов.
• Допустимое рабочее давление:Максимальный предел прочности по давлению составляет 16 бар (1, 6 МПа). Этот параметр является ключевым для выбора прибора в системы с высоким рабочим давлением и гарантирует надежность эксплуатации.

Главные преимущества

На основе ключевых характеристик выделяются следующие преимущества расходомера SM2500:

• Гибкость интеграции:Комбинация двух цифровых и одного аналогового выхода позволяет одновременно передавать данные о текущем расходе (аналоговый сигнал), формировать импульсы для учета (счетная функция) и выдавать коммутационный сигнал при достижении заданных пределов.
• Надежная диагностика процесса:Встроенная функция обнаружения пустой трубы предотвращает некорректные измерения и ложные срабатывания, повышая общую стабильность и надежность контроля процесса.
• Высокая точность в широком диапазоне:Диапазон измерения 5... 600 л/мин, при сохранении высокой точности и динамики, обеспечивает надежный мониторинг потока в разнообразных промышленных задачах.
