Магнитно-индуктивный расходомер IFM SMK21XGXFRKG/US-100 SM2400

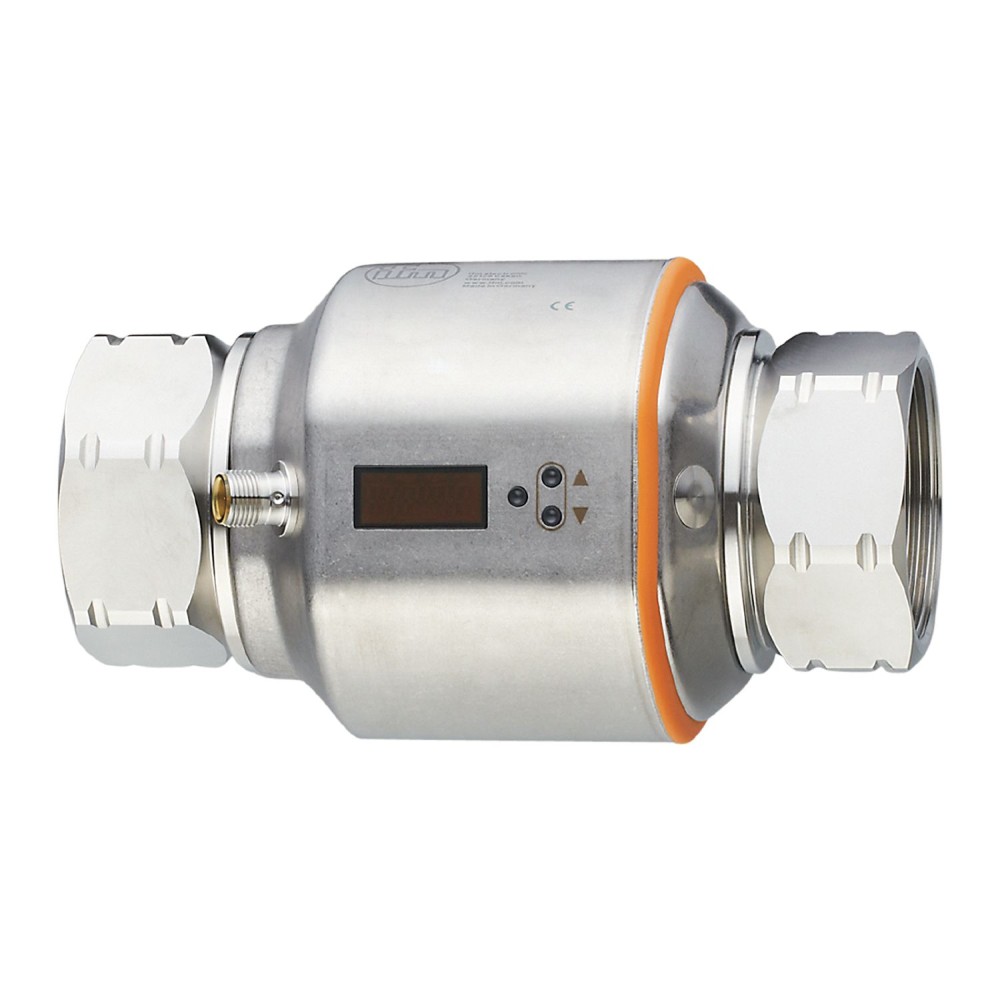

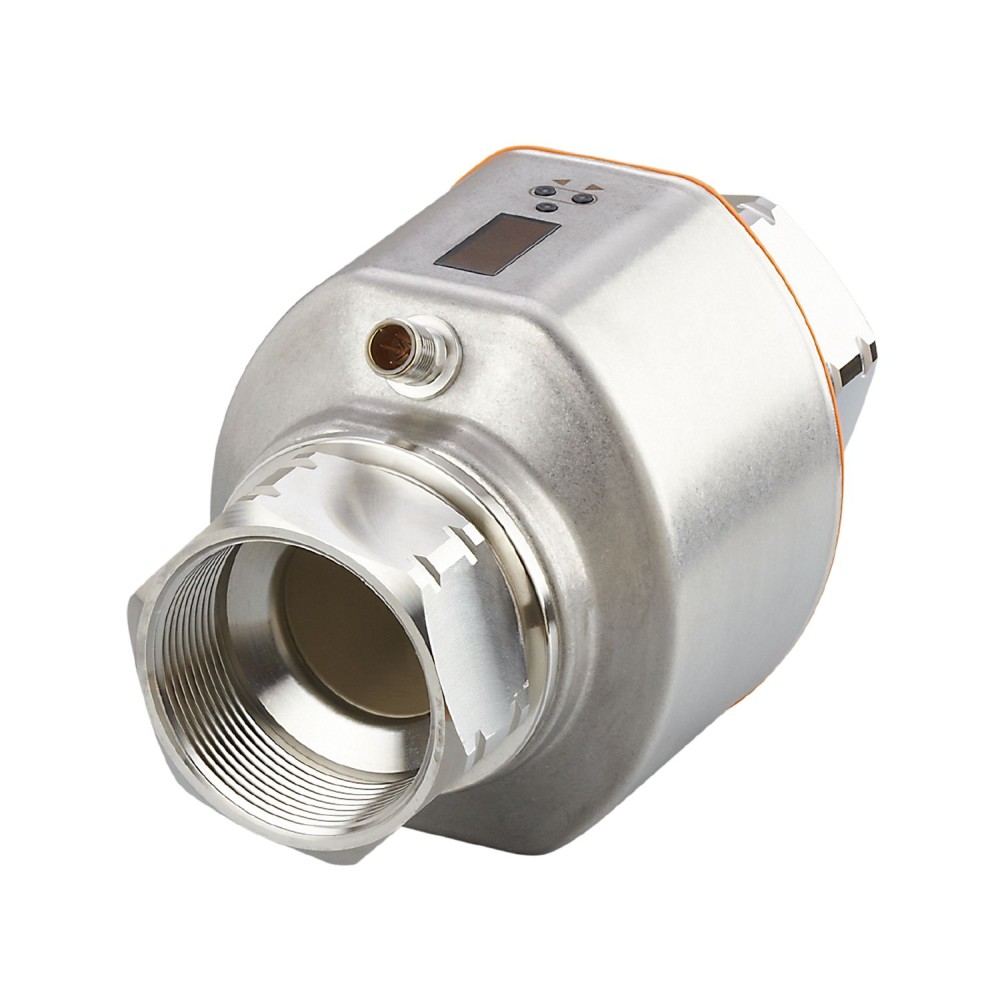

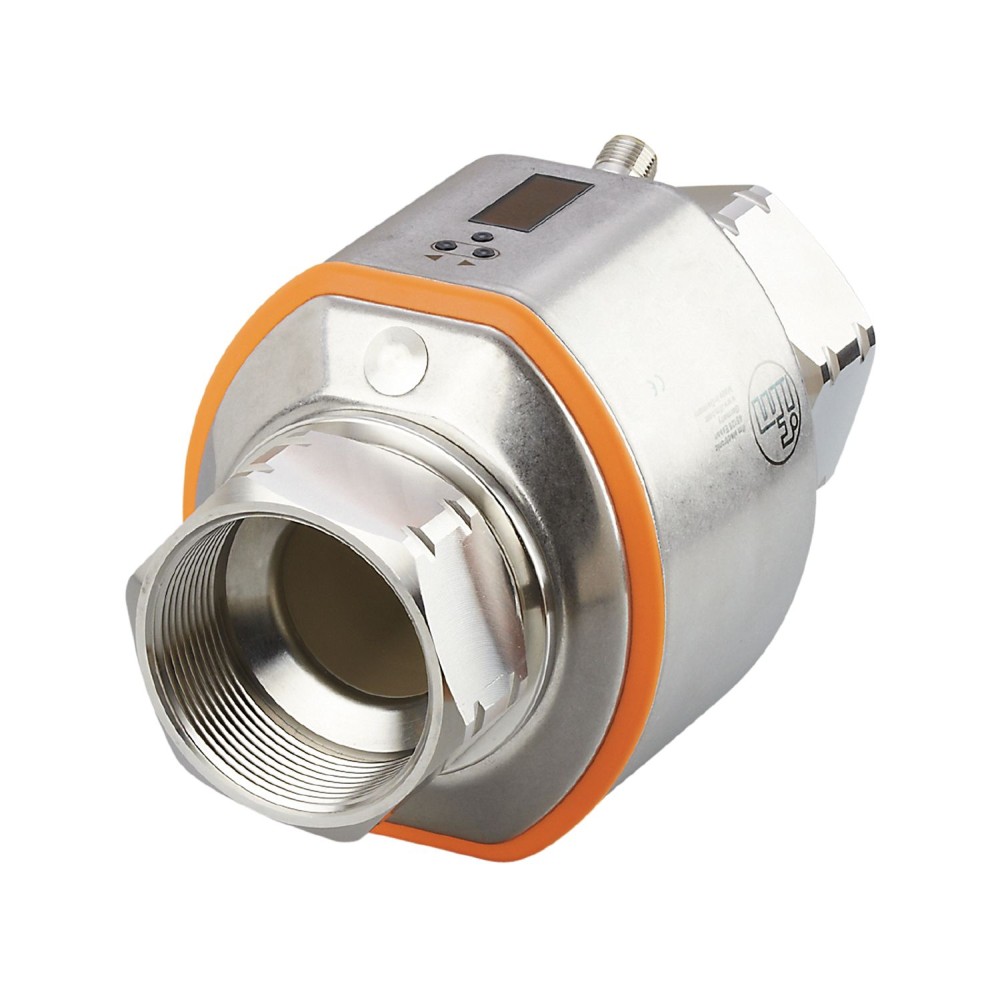

Магнитно-индуктивный расходомер IFM SM2400 (SMK21XGXFRKG/US-100)

Магнитно-индуктивный расходомер IFM SM2400 (артикул SMK21XGXFRKG/US-100) представляет собой специализированное устройство для точного измерения объемного расхода, потребления и температуры проводящих жидкостей в промышленных системах. Прибор отличается высокой точностью, динамикой измерений и наличием расширенного функционала для интеграции в системы автоматизации.

Ключевые технические характеристики и практическое значение

При выборе расходомера критическое значение имеют следующие параметры:

• Диапазон измерения и присоединение:
  Диапазон измерения расхода составляет от 5 до 600 л/мин (0, 3 до 36 м³/ч). Такой широкий диапазон обеспечивает высокую динамику и возможность применения в магистралях с переменным потоком. Присоединение к процессу выполнено в виде внутренней резьбы Rc 2 (DN50), что соответствует стандартным требованиям для трубопроводов среднего диаметра.
• Многофункциональность выходов и интерфейс:
  Устройство оснащено двумя цифровыми выходами, одним аналоговым выходом (ток) и импульсным выходом для функции счетчика. Эта конфигурация обеспечивает гибкую передачу данных (переключение, аналоговый сигнал и счет импульсов) в контроллеры PLC/DCS. Дополнительно поддерживается интерфейс IO-Link для удобного параметрирования и передачи расширенной диагностической информации.
• Требования к среде и рабочие условия:
  Расходомер предназначен для работы с проводящими средами (вода, водные растворы) с минимальной проводимостью ≥ 20 µS/см. Рабочий диапазон температуры среды составляет от -10 до 90 °C, а максимальное рабочее давление — 16 бар (1, 6 МПа). Эти параметры обеспечивают надежную работу в типичных промышленных процессах водоснабжения и охлаждения.

Конструктивные особенности и преимущества

Расходомер SM2400 обладает рядом конструктивных преимуществ, важных для эксплуатации:

1. Интегрированное измерение температуры.
Прибор одновременно измеряет расход, потребление и температуру среды, предоставляя комплексные данные для мониторинга системы.

2. Функция обнаружения пустой трубы.
Прецизионное обнаружение пустой трубы является критически важной функцией, предотвращающей выдачу ложных показаний или ошибки в расчетах при отсутствии среды в измерительной секции.

3. Удобство эксплуатации.
Наличие хорошо видимого 4-разрядного светодиодного дисплея и возможность настройки параметров как через кнопки, так и через IO-Link упрощает ввод в эксплуатацию и обслуживание.

Технические детали

• Номинальное давление: 16 бар (1, 6 МПа)
• Температура среды: -10... 90 °C
• Проводимость среды: ≥ 20 µS/см
• Присоединение: Внутренняя резьба Rc 2 (DN50)
• Количество цифровых выходов: 2
• Количество аналоговых выходов: 1
