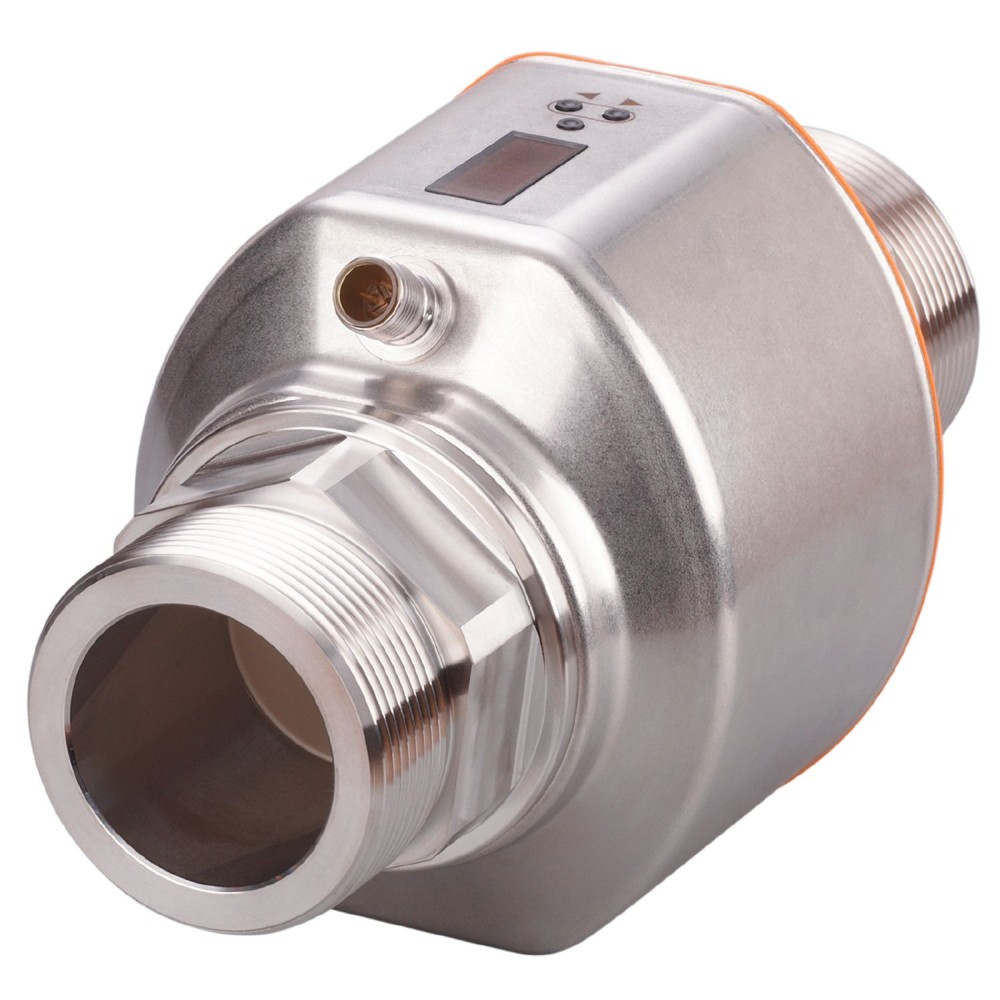

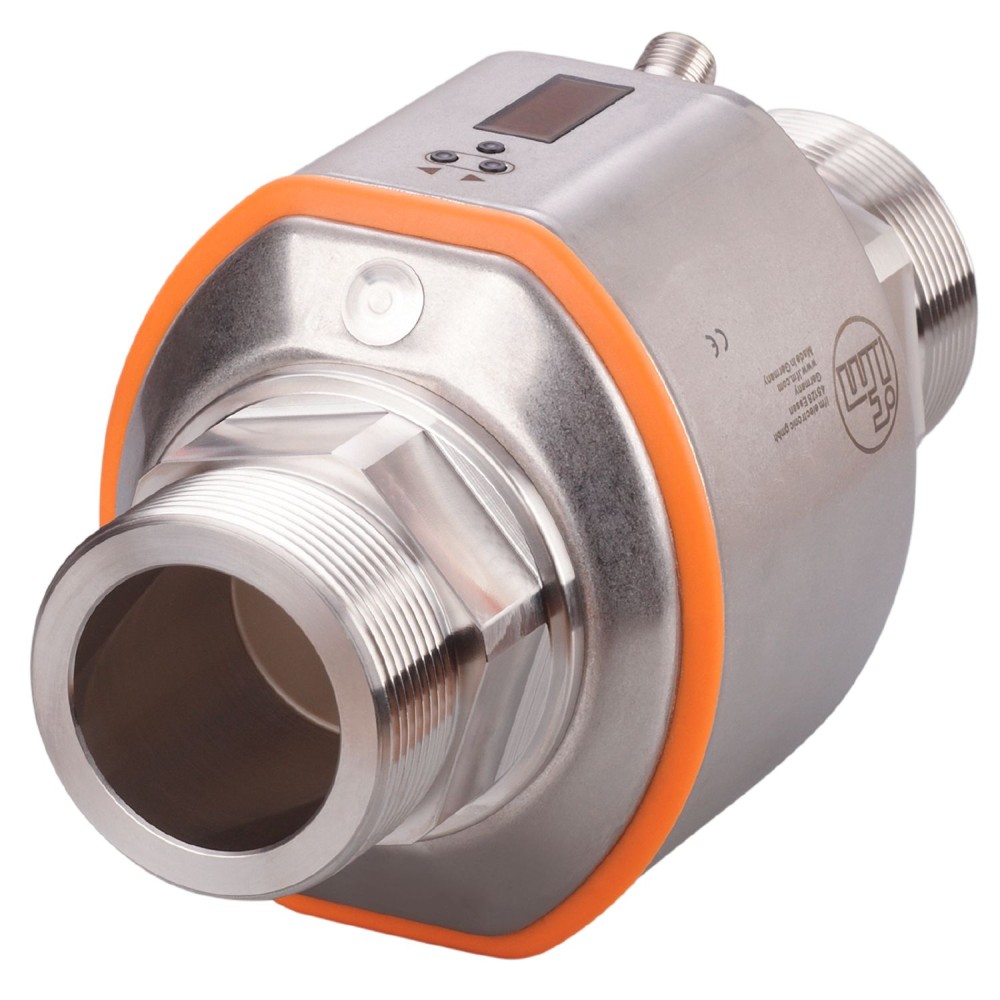

Магнитно-индуктивный расходомер IFM SMR21XGXFRKG/US SM2100

Магнитно-индуктивный расходомер IFM SM2100 (SMR21XGXFRKG/US)

Расходомер IFM SM2100 представляет собой магнитно-индуктивный датчик, предназначенный для точного измерения расхода, потребления и температуры проводящих жидких сред в промышленных системах. Устройство разработано для обеспечения высокой точности и надежности в эксплуатации.

Ключевые технические характеристики и практическое значение

Описание сфокусировано на критичных параметрах, определяющих применимость расходомера в промышленных трубопроводах и его интеграцию в системы управления.

1. Диапазон измерения и присоединение к процессу

Расходомер обеспечивает стабильное измерение объемного расхода в диапазоне 5... 600 л/мин (что эквивалентно 0, 3... 36 м³/ч). Присоединение к трубопроводу осуществляется посредством резьбового соединения G 2 с наружной резьбой (DN50) и плоским уплотнением. Данные параметры определяют пригодность прибора для использования в средне- и высокопроизводительных трубопроводных системах со стандартным диаметром DN50.

2. Универсальность выходных сигналов

Устройство оснащено двумя цифровыми выходамии одним аналоговым выходом, что критически важно для гибкости интеграции. Цифровые выходы (PNP/NPN, конфигурируемые) могут использоваться для контроля предельных значений потока, а также для выдачи импульсного или частотного сигнала. Аналоговый выход (4... 20 мА или 0... 10 В) обеспечивает непрерывную передачу измеренного значения расхода или температуры в систему PLC/SCADA. Поддержка интерфейса IO-Link дополнительно упрощает параметрирование и диагностику.

3. Спецификация рабочей среды и прочность

Расходомер предназначен для работы с проводящими жидкостями(проводимость ≥ 20 µS/cm), включая воду и водные среды. Допустимая температура измеряемой среды составляет от -10 до 90 °C. Номинальное давление процесса достигает 16 бар (1, 6 МПа). Эти характеристики подтверждают надежность прибора при использовании в большинстве стандартных промышленных водяных контуров и систем с умеренными температурными и высокими напорными режимами.

Основные функциональные преимущества

Ключевые преимущества модели SM2100, основанные на встроенной функциональности и конструкции:

• Функция сумматора (Totaliser):Наличие встроенного сумматора позволяет вести точный учет потребленного количества среды, что важно для контроля технологических процессов и расхода ресурсов.
• Обнаружение пустой трубы:Точное обнаружение отсутствия среды в измерительной трубе (функция «Empty pipe detection») предотвращает ошибки в измерении, обеспечивая достоверность данных даже при временном опорожнении системы.
• Комплексное измерение:Помимо расхода, устройство выполняет измерение температуры среды, передавая ее значение через аналоговый или коммутационный выход, что исключает необходимость установки отдельного температурного датчика.
