Счетчик сжатого воздуха IFM SDN21DGXFPKG/US-100 SD2001

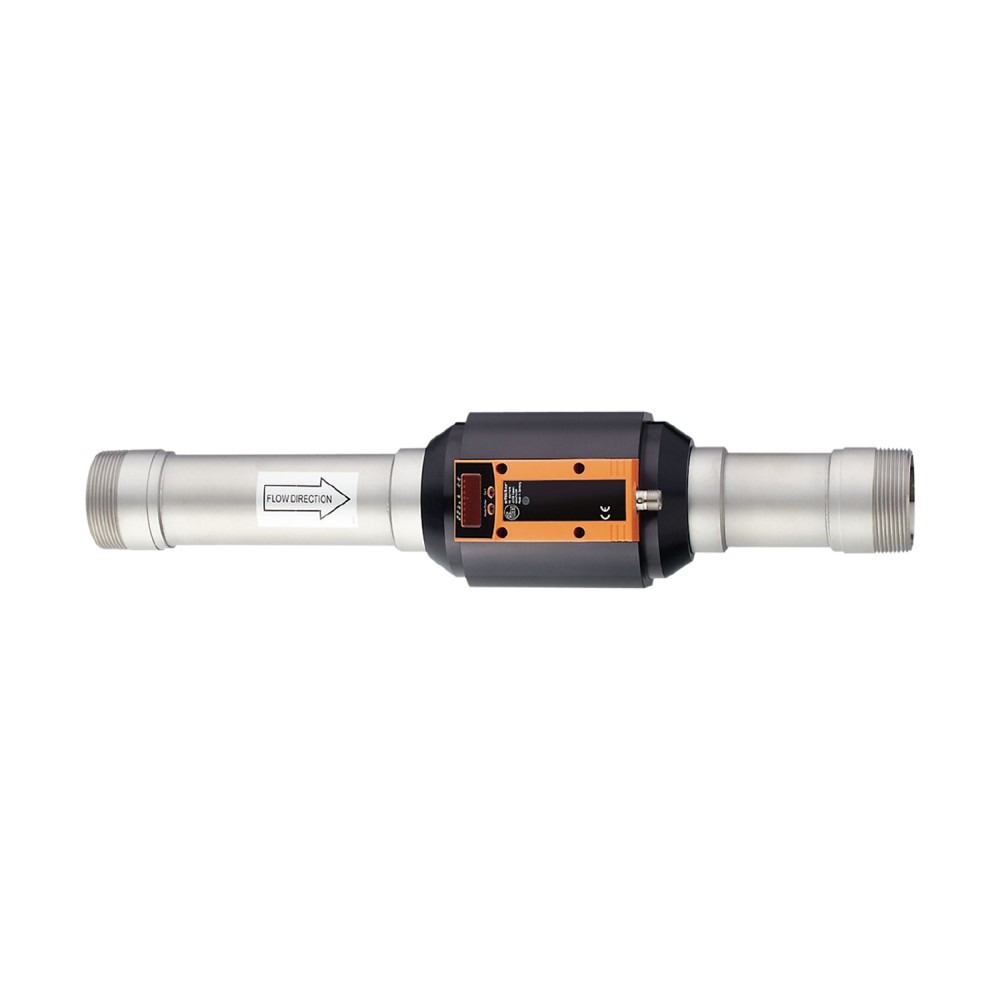

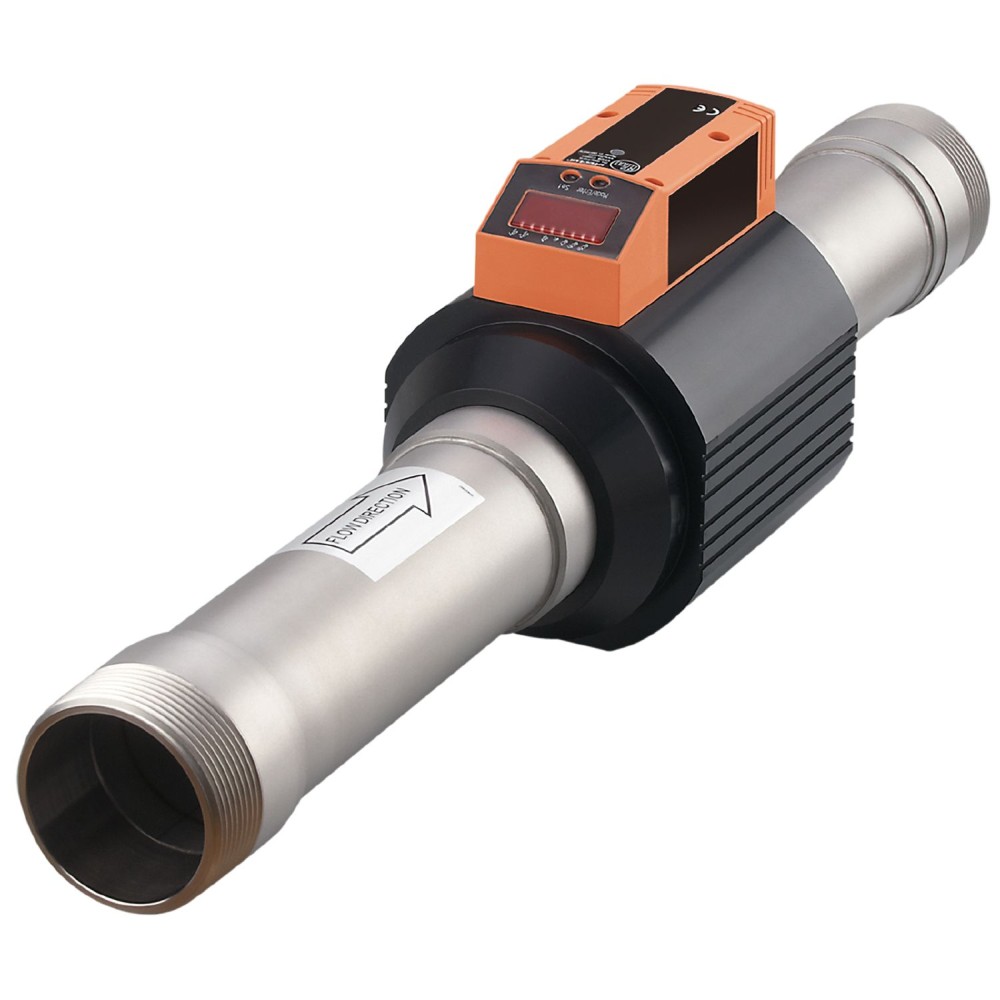

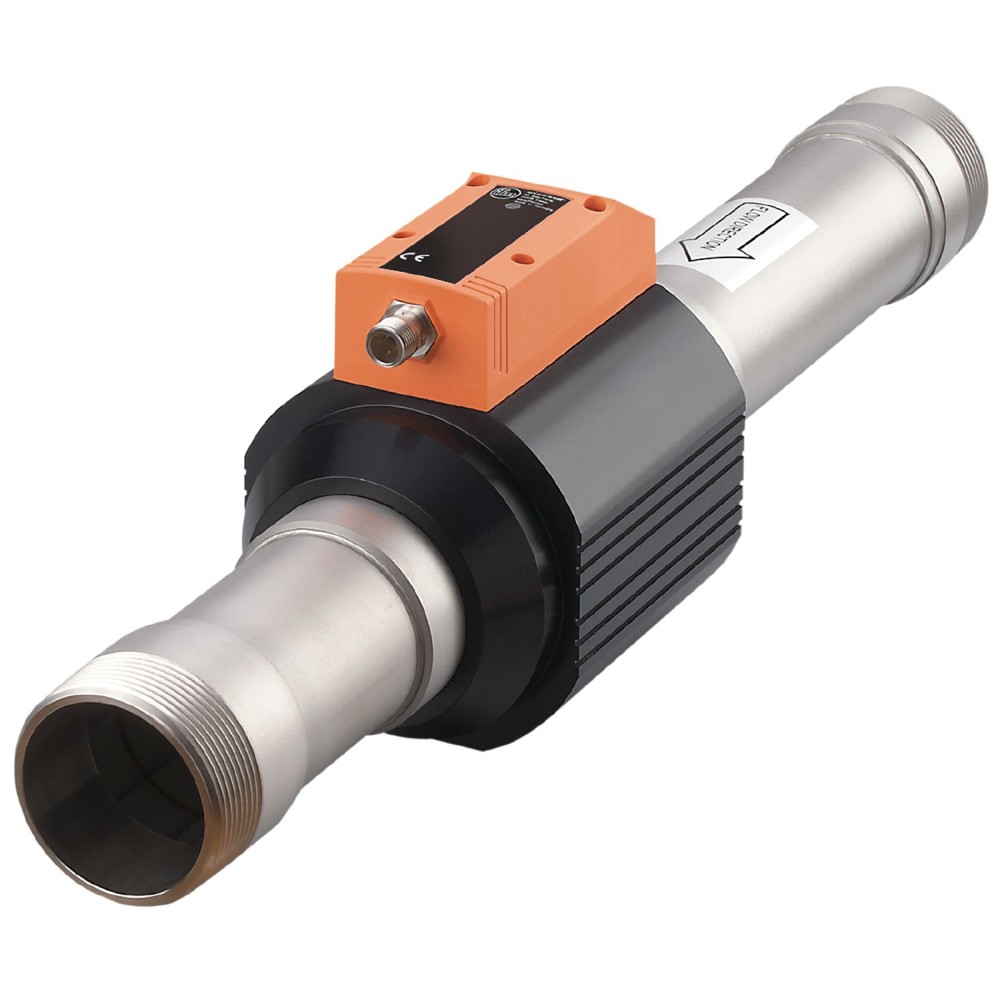

Счетчик сжатого воздуха IFM SD2001 (SDN21DGXFPKG/US-100)

Счетчик IFM SD2001 предназначен для высокоточного измерения и мониторинга объемного расхода, суммарного потребления и температуры сжатого воздуха в промышленных пневматических системах. Прибор использует **термодинамический (калориметрический) принцип измерения**, что позволяет компенсировать изменения давления и температуры, обеспечивая точные данные о расходе, приведенные к стандартным условиям (согласно DIN ISO 2533).

Ключевые технические параметры

При выборе счетчика сжатого воздуха критически важны следующие технические характеристики, определяющие его функциональность и применимость:

• Измеряемая среда и принцип:Спроектирован для работы со сжатым воздухом и другими газами группы 2. Использует термический принцип, который позволяет одновременно измерять **объемный расход**, **потребление (суммарный счетчик)** и **температуру** среды.
  Практическое значение:Комплексный мониторинг обеспечивает полный контроль над эффективностью пневмосети, помогая выявлять утечки и оптимизировать потребление.
• Диапазон измерения:Диапазон объемного расхода составляет **2, 3... 700 норм. м³/ч** (нормальных кубических метров в час). Прибор рассчитан на максимальное рабочее давление до **16 бар**.
  Практическое значение:Широкий диапазон позволяет применять счетчик на магистралях с различной производительностью, а высокая прочность по давлению (16 бар) обеспечивает надежность в большинстве стандартных промышленных систем.
• Многофункциональные выходы и интерфейс:Оснащен двумя программируемыми выходами. Выход OUT1 может работать как коммутационный или импульсный (для счетчика), а выход OUT2 – как коммутационный или **аналоговый (4... 20 мА)**. Дополнительно реализован цифровой интерфейс **IO-Link 1. 1**.
  Практическое значение:Наличие различных типов выходов гарантирует гибкость интеграции в любую систему автоматизации, от простого релейного управления до передачи данных по промышленной сети IO-Link.
• Точность и динамика:Повторяемость измерений составляет **± 1, 5 %** от измеренного значения. Время отклика на изменение потока – всего **0, 1 с**.
  Практическое значение:Высокая повторяемость обеспечивает стабильность показаний, а минимальное время отклика позволяет системе управления моментально реагировать на динамические изменения в потреблении сжатого воздуха.

Преимущества и интеграция

Модель SD2001 предлагает специализированные решения, критически важные для промышленной эксплуатации:

• Компактное решение «3 в 1»:В одном устройстве реализованы функции измерения расхода, потребления и температуры, что упрощает монтаж и сокращает общие затраты на оснащение измерительными приборами.
• Цифровая связь IO-Link:Интерфейс IO-Link позволяет дистанционно настраивать параметры, передавать измеренные значения и диагностическую информацию, значительно упрощая ввод в эксплуатацию и обслуживание.
• Интуитивное управление:Оснащен 4-разрядным светодиодным дисплеем, обеспечивающим хорошую видимость показаний и облегчающим локальное программирование и мониторинг. Степень защиты корпуса соответствует стандарту **IP 65**.
