Счетчик сжатого воздуха IFM SDR21DGXFPKG/US-100 SD2000

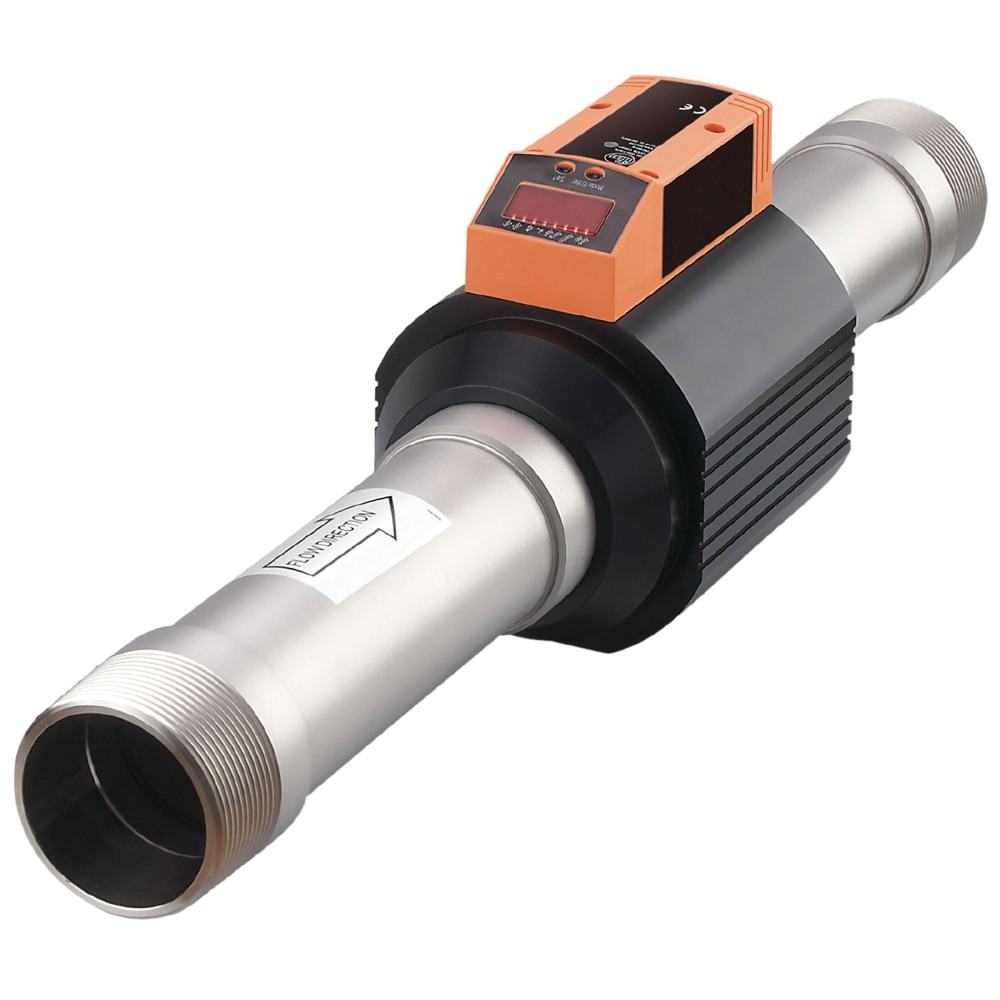

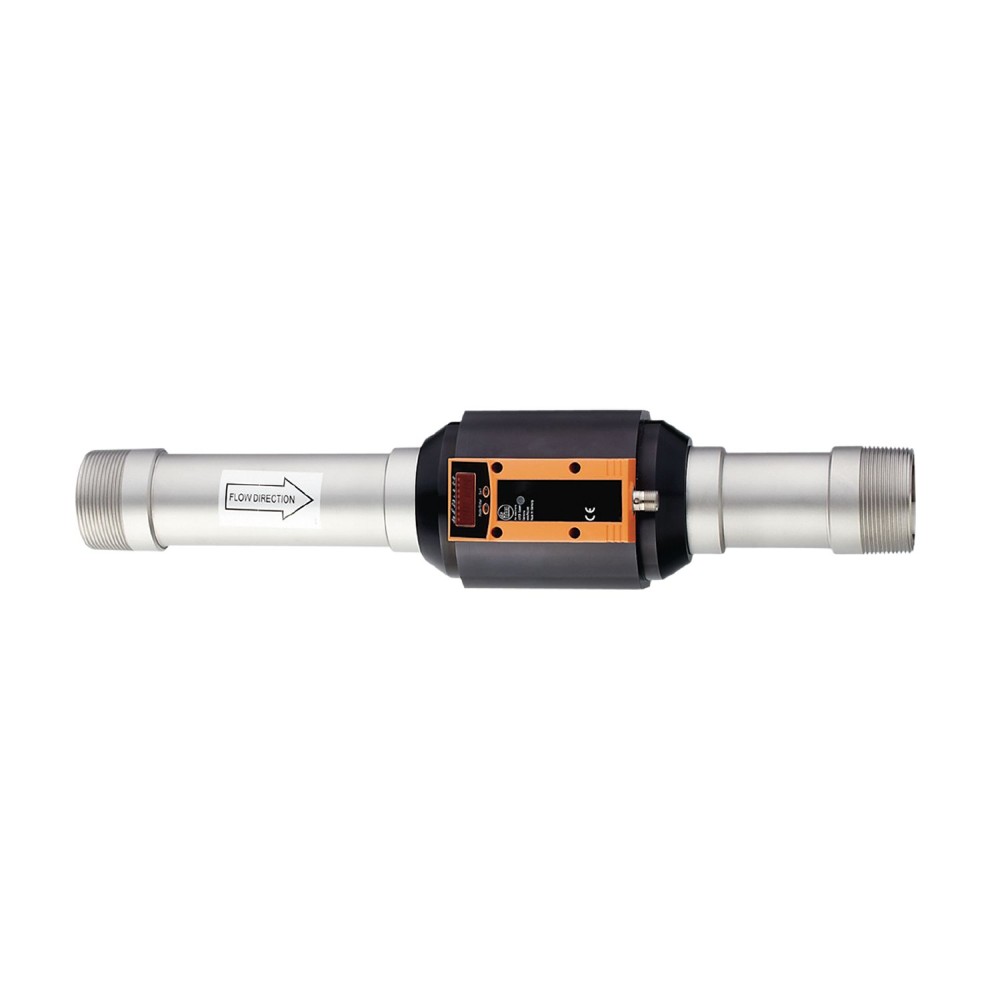

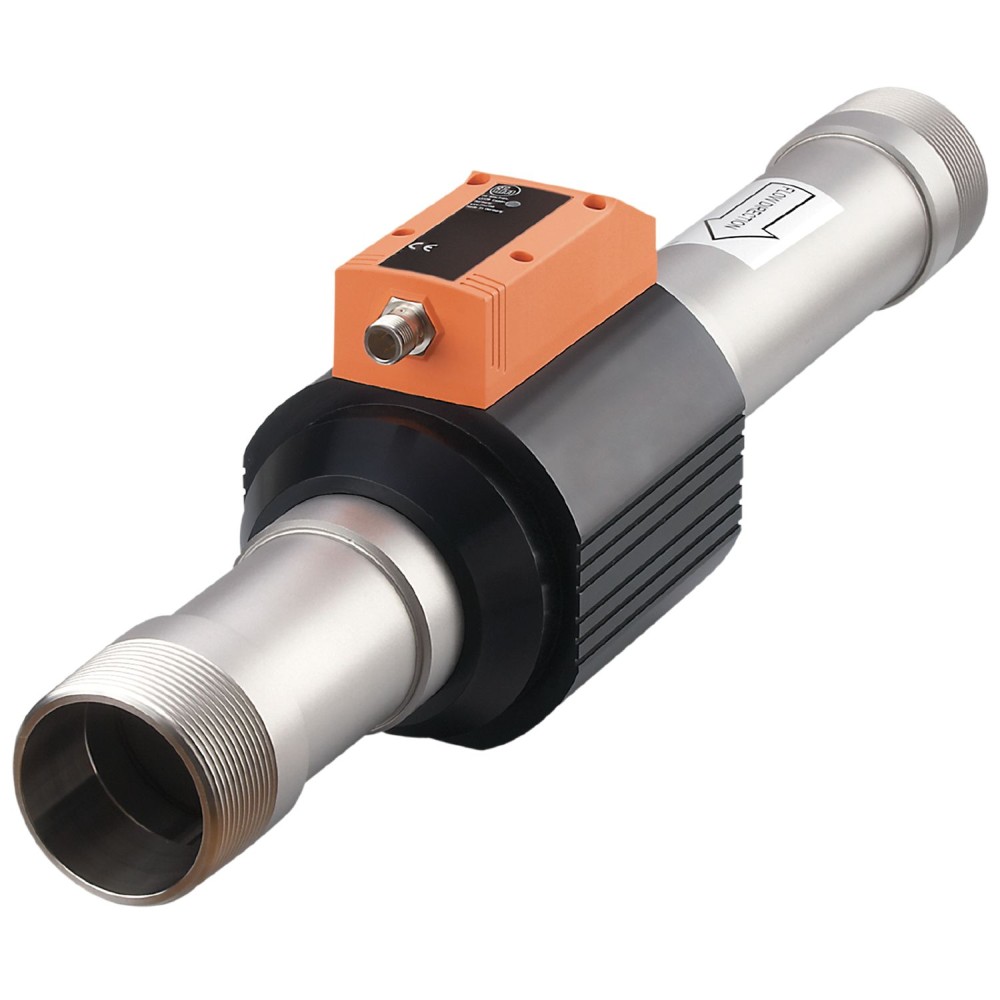

Счетчик сжатого воздуха IFM SD2000 (SDR21DGXFPKG/US-100)

Счетчик сжатого воздуха IFM SD2000 (артикул SDR21DGXFPKG/US-100) представляет собой специализированное измерительное устройство для промышленных пневматических систем. Прибор предназначен для точного измерения расхода, потребления и температуры сжатого воздуха. Основан на калориметрическом принципе измерения, что обеспечивает высокую точность и повторяемость показаний.

Ключевые технические параметры

Для выбора прибора критически важны следующие характеристики:

• Среда и принцип измерения:Устройство разработано исключительно для работы со сжатым воздухомс учетом класса качества воздуха по стандарту ISO 8573-1 (например, класс 141 или 344). Использование калориметрической системы позволяет осуществлять прямое измерение стандартного объемного расхода и температуры.


• Диапазон измерения:Диапазон измерения объемного расхода составляет от 3 до 700 m³/h (или от 0. 04 до 11. 66 m³/min), а скорости потока — от 0. 3 до 95. 2 m/s. Широкий динамический диапазон обеспечивает точность показаний как при низких, так и при высоких нагрузках в магистрали.


• Присоединение и рабочее давление:Прибор оснащен резьбовым соединением R 2(DN50), что является стандартным размером для магистралей среднего диаметра. Максимально допустимое рабочее давление составляет 16 bar, что соответствует требованиям большинства промышленных пневмосистем.


• Интерфейсы и выходы:Счетный модуль имеет два цифровых выхода (PNP), один аналоговый выход 4... 20 мА и поддержку протокола связи IO-Link(COM2). Эта конфигурация обеспечивает высокую гибкость для одновременного мониторинга расхода (аналоговый выход), установки предельных значений (коммутационные выходы) и передачи данных о потреблении и статусе в систему управления.

Преимущества и функциональность

Данный счетчик сжатого воздуха обладает следующими ключевыми преимуществами, важными для промышленного применения:

• Многофункциональность выходов:Наличие конфигурируемых цифровых, аналоговых и импульсных выходов (для функции счетчика потребления) в сочетании с IO-Link упрощает интеграцию в сложные системы автоматизации и позволяет использовать устройство для нескольких задач одновременно.
• Комплексный мониторинг:Прибор измеряет не только объемный расход, но и температуру среды, а также имеет функцию контроля суммарного потребленного количества (счетчик). Это обеспечивает полный контроль над эффективностью использования сжатого воздуха.
• Локальная индикация и управление:Оснащение ярким 4-разрядным буквенно-цифровым дисплеем и дополнительными светодиодными индикаторами позволяет оперативно считывать измеренные значения (m³/h, m/s, °C, m³) и осуществлять настройку параметров непосредственно на объекте.

Электронные данные:Рабочее напряжение 18... 30 V DC, класс защиты III, защита от переполюсовки и короткого замыкания.
