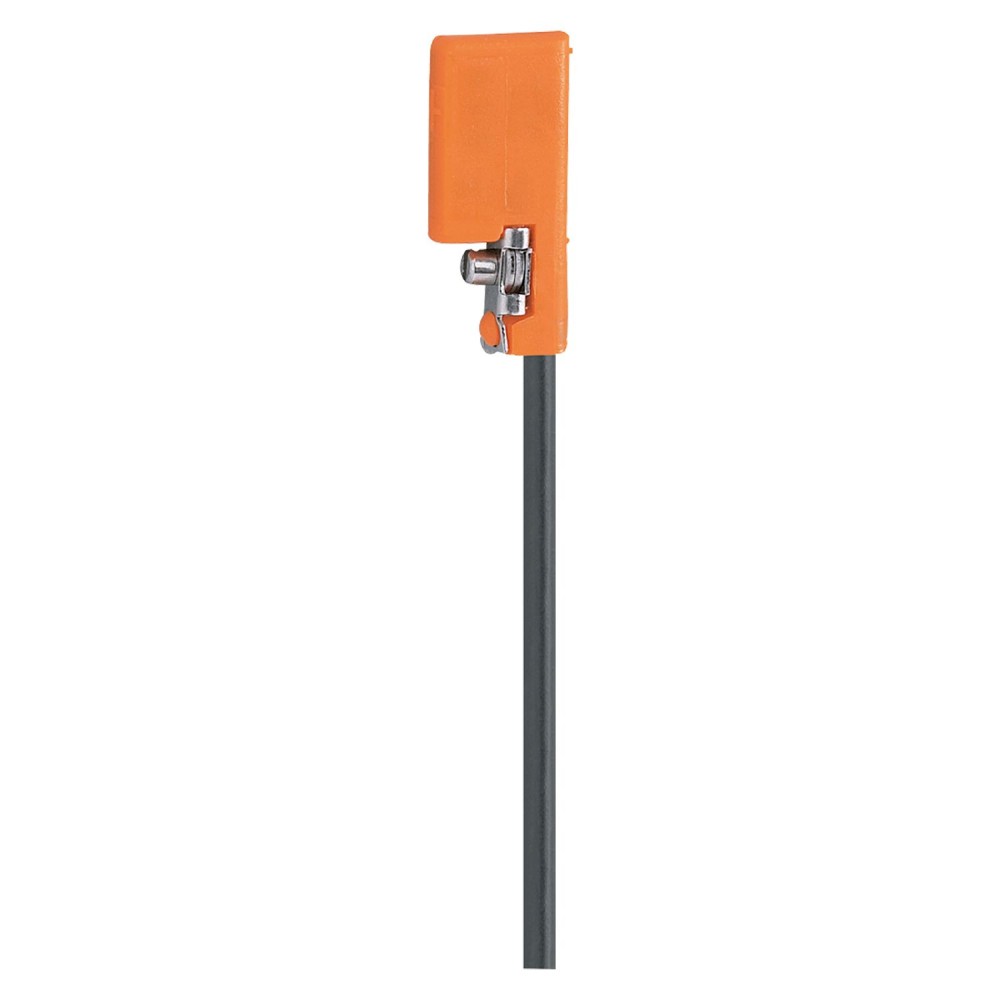

Датчик цилиндра с C-образным пазом IFM MKC3020-BPKG/A/ZHMK5329

Датчик цилиндра IFM MKC3020-BPKG/A/ZH (артикул MK5329)

Датчик цилиндра IFM MKC3020-BPKG/A/ZH (артикул MK5329) предназначен для точного определения положения поршня в пневматических цилиндрах с C-образным пазом. Модель разработана для применения в промышленной автоматизации, где требуется высокая точность и надежность позиционирования.

Ключевые характеристики

Совместимость и монтаж
Датчик разработан для установки в цилиндры с C-образным пазом. Его компактные габариты 17. 5 x 2. 8 x 7. 7 мм позволяют использовать его в условиях ограниченного пространства, включая цилиндры с коротким ходом и небольшие захваты. Самоблокирующееся крепление и возможность установки "сверху" в паз упрощают и ускоряют монтаж и регулировку.

Точность определения положения
Модель характеризуется гистерезисом в 1 мм и повторяемостью менее 0. 2 мм. Эти параметры обеспечивают высокую точность определения точки переключения, что является критически важным для приложений, требующих прецизионного контроля положения.

Электрические параметры
Датчик работает от постоянного напряжения в диапазоне 10... 30 В DC. Он оснащен выходным каскадом типа ПНП с нормально открытой функцией и способен коммутировать постоянный ток до 100 мА. Высокая частота переключения до 5000 Гц позволяет применять датчик в быстродействующих системах.

Защита и надежность
Устройство обладает степенью защиты IP 65 и IP 67, что гарантирует его работоспособность в условиях повышенной влажности и запыленности. Встроенные функции защиты от короткого замыкания, обратной полярности и перегрузки повышают надежность и срок службы датчика в промышленных условиях эксплуатации.

Преимущества

• Высокая точность позиционирования:Малый гистерезис и высокая повторяемость обеспечивают точное определение точки переключения, что критично для цилиндров с коротким ходом.
• Надежность в эксплуатации:Соответствие стандартам защиты IP 65 и IP 67, а также интегрированные механизмы защиты от электрических неисправностей, гарантируют стабильную работу в жестких промышленных условиях.
• Удобство монтажа:Компактный корпус и возможность установки "сверху" в C-образный паз, дополненная самоблокирующимся креплением, упрощают и ускоряют процесс инсталляции и регулировки.
