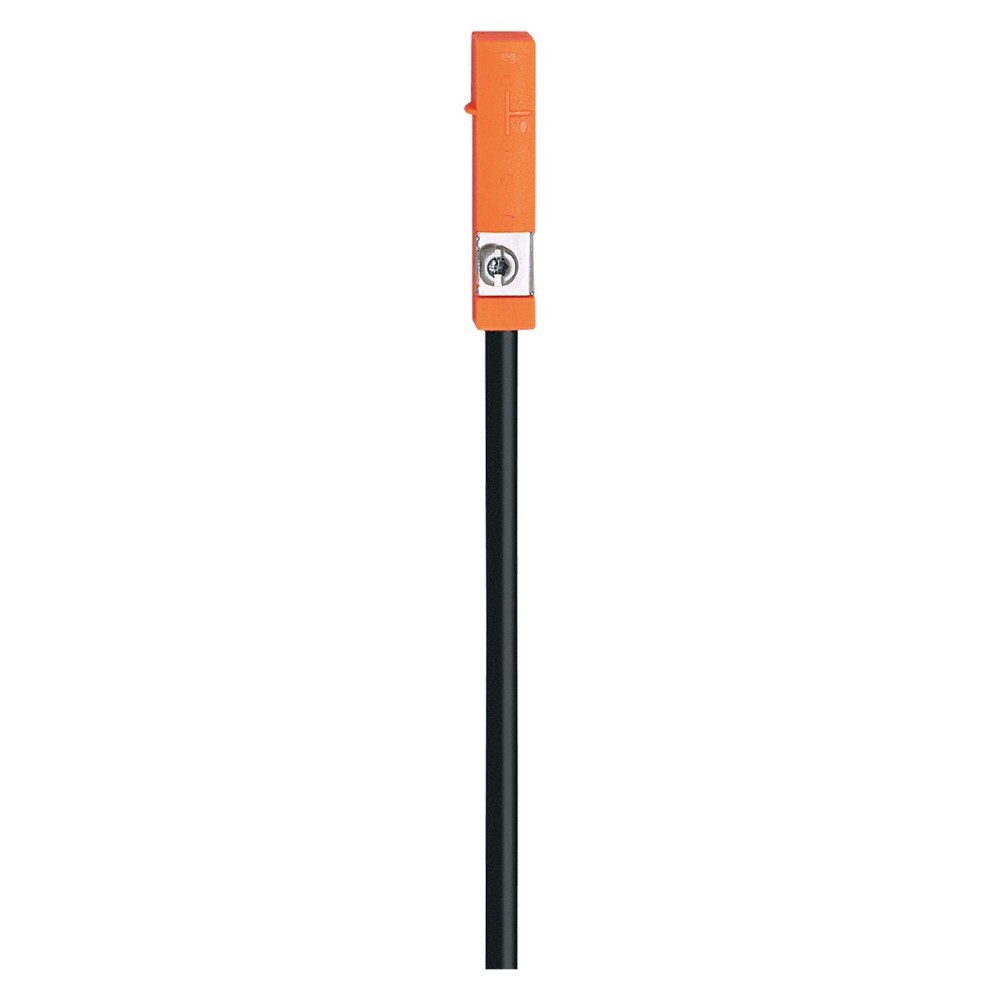

Датчик цилиндра с Т-образным пазом IFM MKT3028BBPKG/G/ZHMK5115

Датчик положения IFM MKT3028BBPKG/G/ZHMK5115 для цилиндров с Т-образным пазом

Датчик цилиндра IFM MKT3028BBPKG/G/ZHMK5115 представляет собой надежное устройство для точного определения положения поршня в пневматических цилиндрах с Т-образными пазами. Модель разработана для применения в промышленных условиях, где требуется высокая точность, скорость и устойчивость к внешним воздействиям.

Ключевые технические характеристики

Тип цилиндра и монтаж:Данный датчик предназначен специально для установки в Т-образные пазы пневматических цилиндров. Самоблокирующееся крепление обеспечивает быстрый и простой монтаж "сверху", а также легкую регулировку положения, что сокращает время наладких работ.

Электрическое проектирование и выходная функция:Датчик выполнен по схеме PNP с нормально открытым (NO) выходом. Это обеспечивает прямую совместимость с большинством промышленных контроллеров и систем управления, использующих логику PNP.

Рабочее напряжение и коммутационная способность:Устройство работает в диапазоне постоянного напряжения от 10 до 30 В. Постоянный номинальный ток коммутационного выхода составляет 200 мА, что позволяет подключать различные исполнительные механизмы и сигнальные устройства.

Частота переключения:Высокая частота переключения до 10000 Гц обеспечивает оперативное реагирование на изменение положения поршня. Это критически важно для высокоскоростных производственных линий, где требуется минимальная задержка обнаружения.

Степень защиты:Датчик обладает классами защиты IP 65 и IP 67. Это гарантирует защиту от попадания пыли и водяных струй, а также возможность кратковременного погружения в воду, обеспечивая стабильную работу в сложных условиях эксплуатации.

Преимущества

• Простота интеграции и надежность:PNP-выход и широкий диапазон рабочего напряжения упрощают подключение к большинству систем автоматизации. Встроенные защиты от короткого замыкания, перегрузки и обратной полярности повышают эксплуатационную надежность и срок службы датчика.
• Высокая точность и скорость обнаружения:Благодаря высокой частоте переключения в 10000 Гц и малому гистерезису (менее 1, 5 мм), датчик обеспечивает точное и быстрое определение положения поршня. Это важно для динамичных процессов, требующих оперативного контроля.
• Устойчивость к внешним условиям:Классы защиты IP 65 и IP 67, а также широкий диапазон рабочих температур от -25 до 85 °C, позволяют использовать датчик в суровых промышленных условиях с повышенной влажностью, запыленностью и температурными колебаниями.
