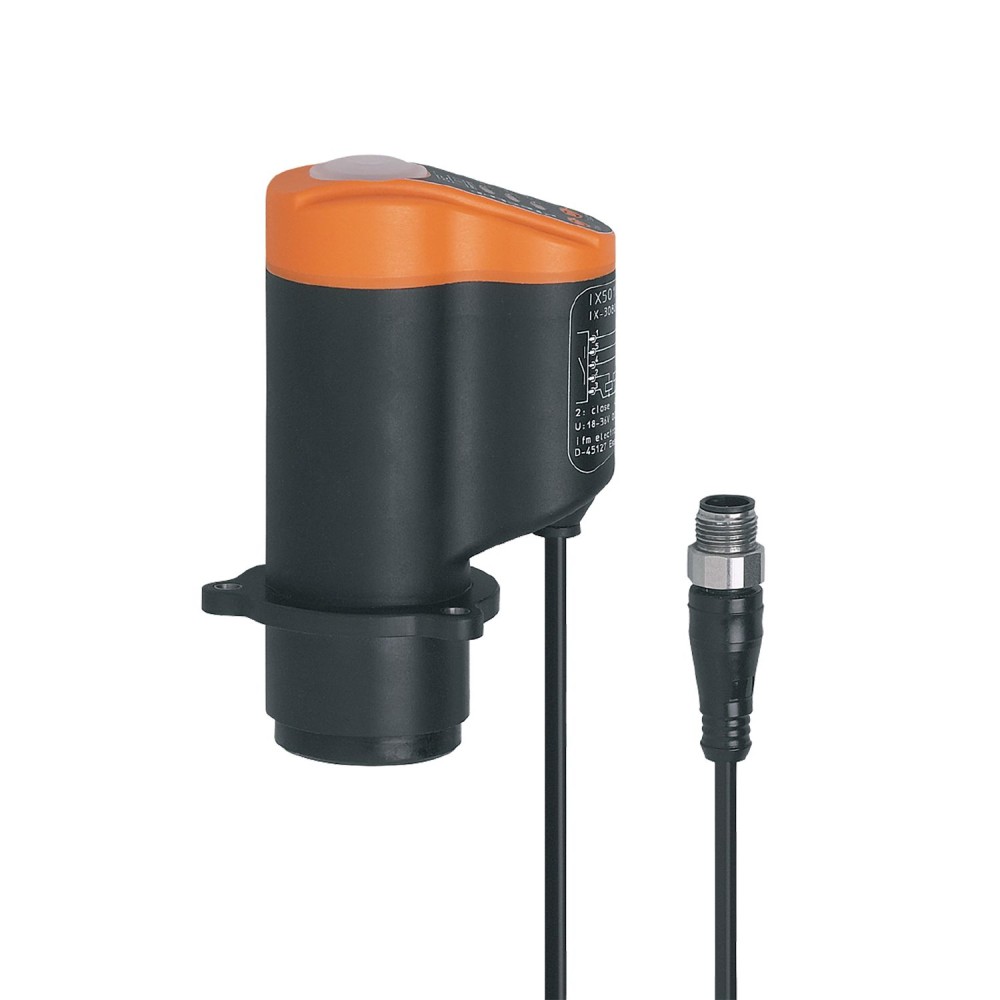

Датчик положения клапанов с выдвижным штоком IFM IX-2080-AS-i/0,15M/USIX5030

Код товара: 194193

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулIX5030

Код производителяIX-2080-AS-i/0,15M/US

Все характеристики

IFM IX5030 дополнительные характеристики

Описание

Обратная связь по положению для односедельных и двухседельных клапанов, а также для мембранных клапанов. Свободно выбираемые коммутационные выходы: клапан открыт/закрыт, подъем седла. Заменяет три двоичных импульсных датчика. Разрешение 0,2 мм во всем диапазоне измерений. Программирование положений клапана с помощью кнопок.

Характеристики Датчик положения клапанов с выдвижным штоком IFM IX-2080-AS-i/0,15M/USIX5030

Основные характеристики

MTTF[лет]	281
Артикул	IX5030
версия AS-i	3.0
Вес[г]	219.5
Диапазон измерения[мм]	0...80
Защита	IP 65, IP 67, (только в сочетании с установкой в головке клапана, обеспечивающей достаточную защиту от механического повреждения датчика)
Защита от обратной полярности	да
Идентификационный код AS-i[шестнадцатеричный]	АФ
Класс защиты	III
Код производителя	IX-2080-AS-i/0,15M/US
Количество в упаковке	1 шт.
Макс. время задержки включения [мс]	2000
Макс. скорость цели [м/с]	1
Материалы	ПА, ТПЭ, ПП, ЖКП
Назначение битов данных	Назначениезакрытоесиденьеоткрытоене используетсястатус = 0плунжер вне зоны «закрыто»плунжер вне зоны «сиденье»плунжер вне зоны «открыто»значение по умолчаниюстатус = 1плунжер внутри зоны «закрыто»плунжер внутри зоны «сиденье»плунжер внутри зоны «открыто»-
Отображать	состояние переключения1 светодиод, зеленый, открытое состояние переключения1 светодиод, желтый состояние переключения1 светодиод, красный, закрытое состояние переключения1 светодиод, зеленый, напряжение AS-i, ошибка1 светодиод, красный
Параметры настройки параметров	3 точки переключения, которые можно свободно определить в пределах диапазона измерения
Поставляемые товары	винты: 3
Потребляемый ток [мА]	<, 50
Приложение	обратная связь по положению для линейных одно- и двухседельных клапанов, измерение абсолютного расстояния, контроль герметичности клапана
Рабочее напряжение[В]	26.5...31.6 DC
Размеры[мм]	65 x 52 x 110
Разрешение хода клапана[мм]	0.2
Расширенный режим адресации	да
Связь	Разъем: 1 x M12, кодировка: A
Температура окружающей среды[°C]	-25...70
Тип крепления	фланец с 3 отверстиями
Ударопрочность	EN 60068-2-27 Ea30 g 11 мс полусинусоида, 6 ударов в каждом направлении по трем осям координат
Устойчивость к вибрации	EN 60068-2-6 Fc1 мм (10...55 Гц) / 1 октава в минуту по 3 осям
Цель	цилиндрический диск-Ø 24 мм ±0,05 мм-минимальная высота 10 мм-плоская поверхность-нержавеющая сталь по DIN17440, номер материала 316S12/1.4404.
Электрическое проектирование	AS-i
