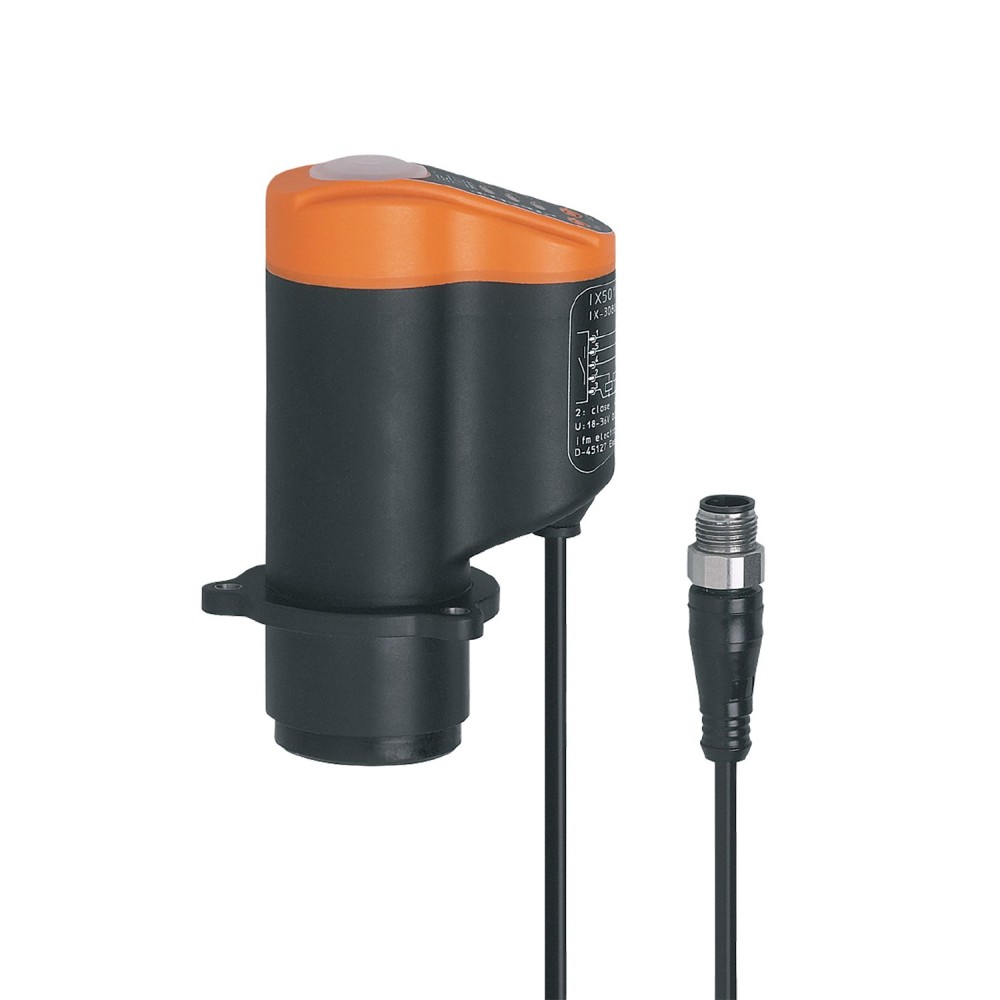

Датчик положения клапанов с выдвижным штоком IFM IX-3080-BPKG/3LED/0,3M/USIX5010

Код товара: 194192

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулIX5010

Код производителяIX-3080-BPKG/3LED/0,3M/US

Все характеристики

IFM IX5010 дополнительные характеристики

Описание

Обратная связь по положению для односедельных и двухседельных клапанов, а также для мембранных клапанов. Свободно выбираемые коммутационные выходы: клапан открыт/закрыт, подъем седла. Заменяет три двоичных импульсных датчика. Разрешение 0,2 мм во всем диапазоне измерений. Программирование положений клапана с помощью кнопок.

Характеристики Датчик положения клапанов с выдвижным штоком IFM IX-3080-BPKG/3LED/0,3M/USIX5010

Основные характеристики

MTTF[лет]	298
Артикул	IX5010
Вес[г]	217.5
Выходная функция	3 x нормально открытый
Диапазон измерения[мм]	0...80
Защита	IP 65, IP 67, (только в сочетании с установкой в головке клапана, обеспечивающей достаточную защиту от механического повреждения датчика)
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Класс защиты	III
Код производителя	IX-3080-BPKG/3LED/0,3M/US
Количество в упаковке	1 шт.
Макс. время задержки включения [мс]	2000
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Макс. скорость цели [м/с]	1
Материалы	ПА, ТПЭ, ПП, ЖКП
Отображать	состояние переключения1 x светодиод, зеленый, открытосостояние переключения1 x светодиод, желтый, закрытосостояние переключения1 x светодиод, красный, закрыто
Параметры настройки параметров	3 точки переключения, которые можно свободно определить в пределах диапазона измерения
Поставляемые товары	винты: 3
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	42, (24 V)
Приложение	обратная связь по положению седельных и мембранных клапанов, измерение абсолютного расстояния, контроль герметичности клапана
Примечание о температуре окружающей среды	для прочно проложенного кабеля
Рабочее напряжение[В]	18...36 DC
Размеры[мм]	65 x 52 x 110
Разрешение хода клапана[мм]	0.2
Связь	Разъем: 1 x M12, кодировка: A
Температура окружающей среды[°C]	-25...85
Тип защиты от короткого замыкания	импульсный
Тип крепления	фланец с 3 отверстиями
Ударопрочность	EN 60068-2-27 Ea30 g 11 мс полусинусоида, 6 ударов в каждом направлении по трем осям координат
Устойчивость к вибрации	EN 60068-2-6 Fc1 мм (10...55 Гц) / 1 октава в минуту по 3 осям
Цель	цилиндрический диск-Ø 24 мм ±0,05 мм-минимальная высота 10 мм-плоская поверхность-нержавеющая сталь по DIN17440, номер материала 316S12/1.4404.
Электрическое проектирование	ПНП
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ CDEN 61000-4-3 ВЧ-излучение 10 В/мEN 61000-4-4 Взрыв 2 кВ Соединительный зажим EN 61000-4-6 ВЧ-проводимость 3 В
