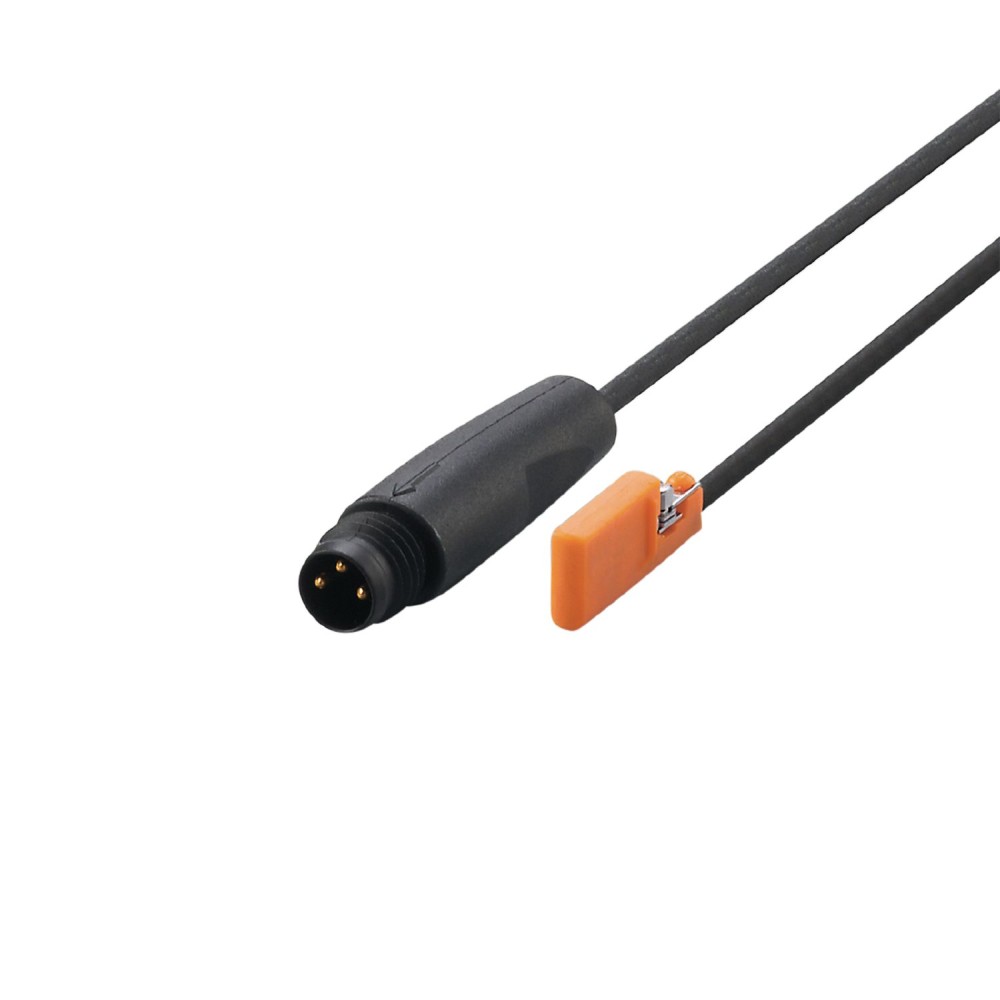

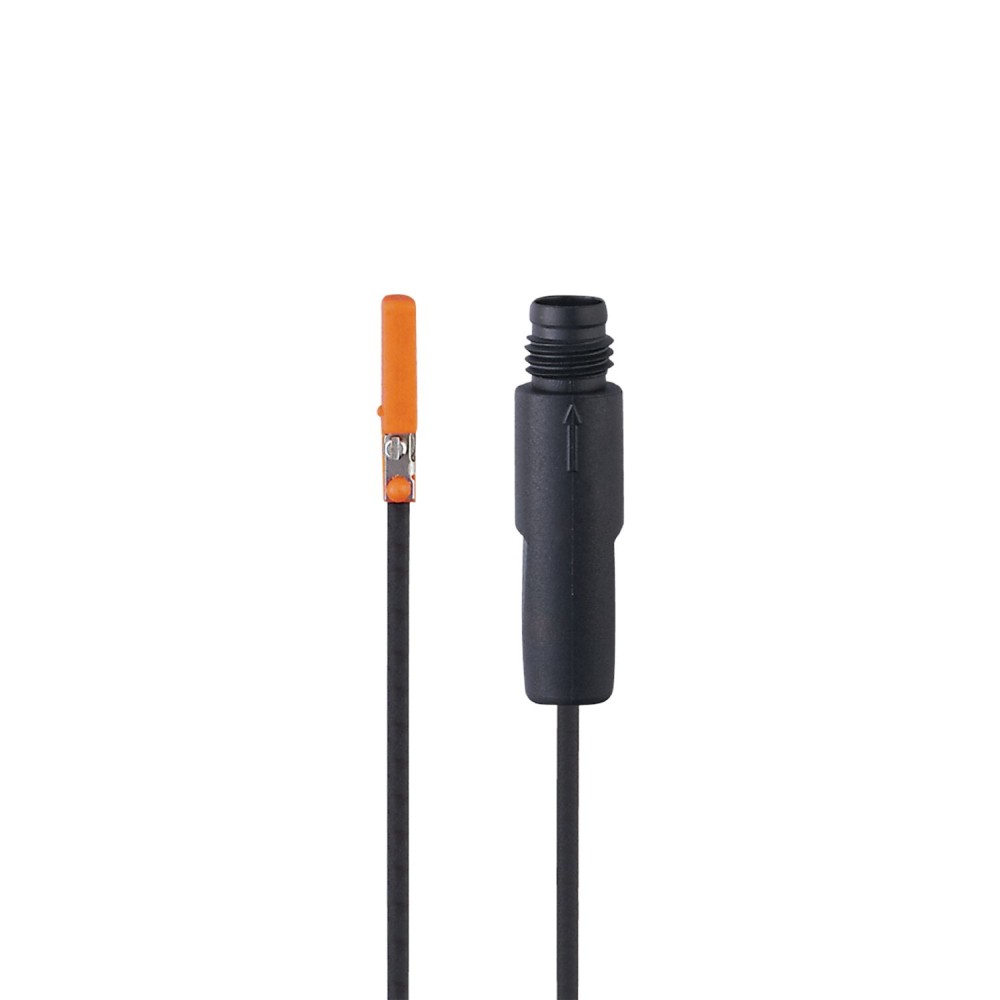

Датчик цилиндра с C-образным пазом IFM MKC3020-BPKG/A/0,3M/ZH/ASMK5330

Датчик цилиндра IFM MK5330 для C-образного паза

Датчик цилиндра IFM MK5330 (код производителя MKC3020-BPKG/A/0, 3M/ZH/AS) предназначен для точного определения положения поршня в пневматических цилиндрах с C-образным пазом. Устройство обеспечивает надежную работу в промышленных условиях благодаря своим техническим характеристикам и конструкции.

Ключевые характеристики и их значение

• Тип цилиндра и особенности монтажа:Датчик разработан специально для установки в цилиндры с C-образным пазом. Самоблокирующееся крепление упрощает процесс монтажа и регулировки, а возможность установки «сверху» в паз позволяет быстро интегрировать датчик в систему. Это обеспечивает универсальность применения с распространенными типами пневмоцилиндров и сокращает время наладки оборудования.
• Компактные габариты:С размерами 17. 5 x 2. 8 x 7. 7 мм, датчик обладает коротким корпусом. Это позволяет использовать его в условиях ограниченного пространства, а также на цилиндрах с коротким ходом и в небольших захватах, где важна минимизация размеров.
• Точность определения положения:Высокая точность достигается благодаря малому гистерезису в 1 мм и повторяемости менее 0. 2 мм. Такая прецизионность критична для систем, требующих точного определения точки переключения, особенно на цилиндрах с коротким ходом.
• Электрические параметры:Датчик имеет электрическое проектирование PNP с нормально открытой (NO) выходной функцией и работает в диапазоне напряжений 10... 30 В DC. Это обеспечивает совместимость с большинством промышленных систем управления, использующих PNP-входы и низковольтное постоянное напряжение.
• Степень защиты:Устройство соответствует классам защиты IP 65 и IP 67. Это гарантирует защиту от попадания пыли и воды, включая кратковременное погружение, что позволяет эксплуатировать датчик в жестких промышленных условиях.

Преимущества

• Высокая точность и стабильность:Малый гистерезис и высокая повторяемость обеспечивают точное и надежное определение положения, критически важное для систем с коротким ходом цилиндра.
• Простота и скорость монтажа:Самоблокирующееся крепление и установка «сверху» в паз значительно упрощают и ускоряют процесс инсталляции и настройки датчика.
• Надежность в эксплуатации:Компактный корпус и высокая степень защиты IP 65/IP 67 обеспечивают долговечность и бесперебойную работу в агрессивных промышленных средах.
