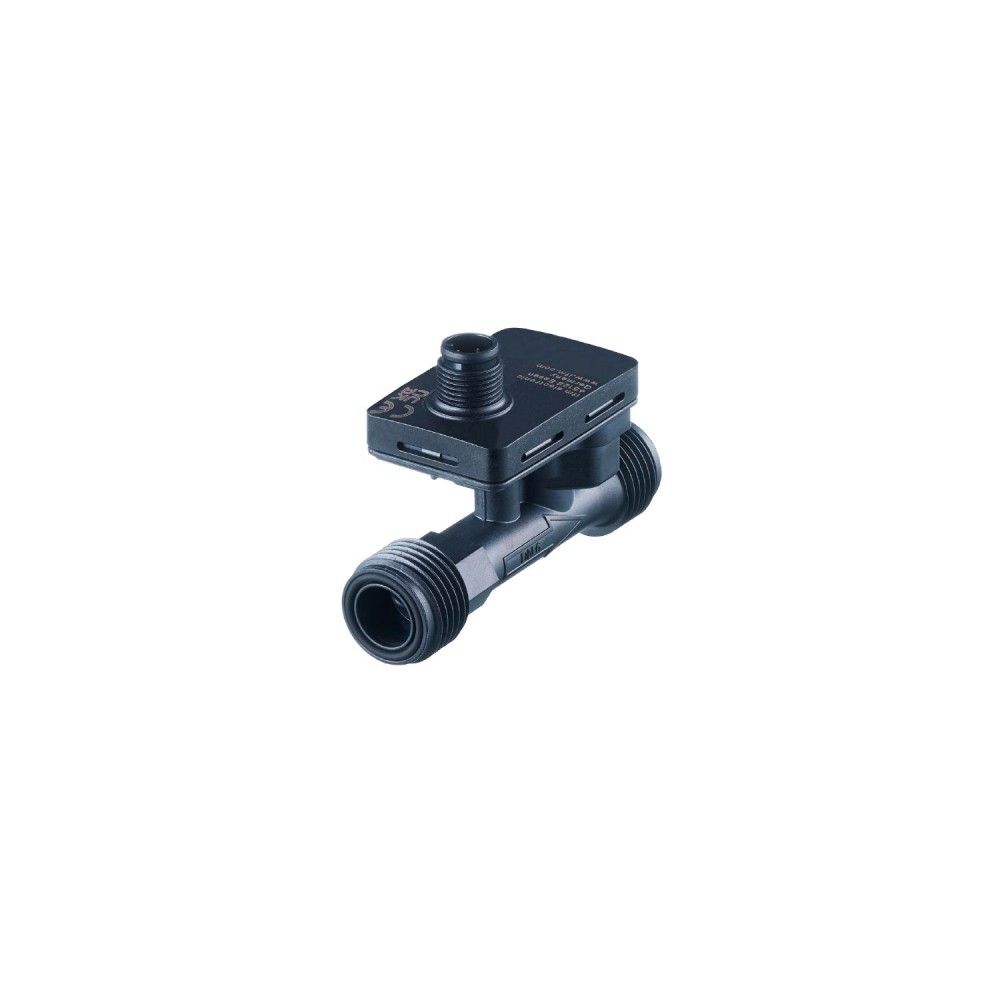

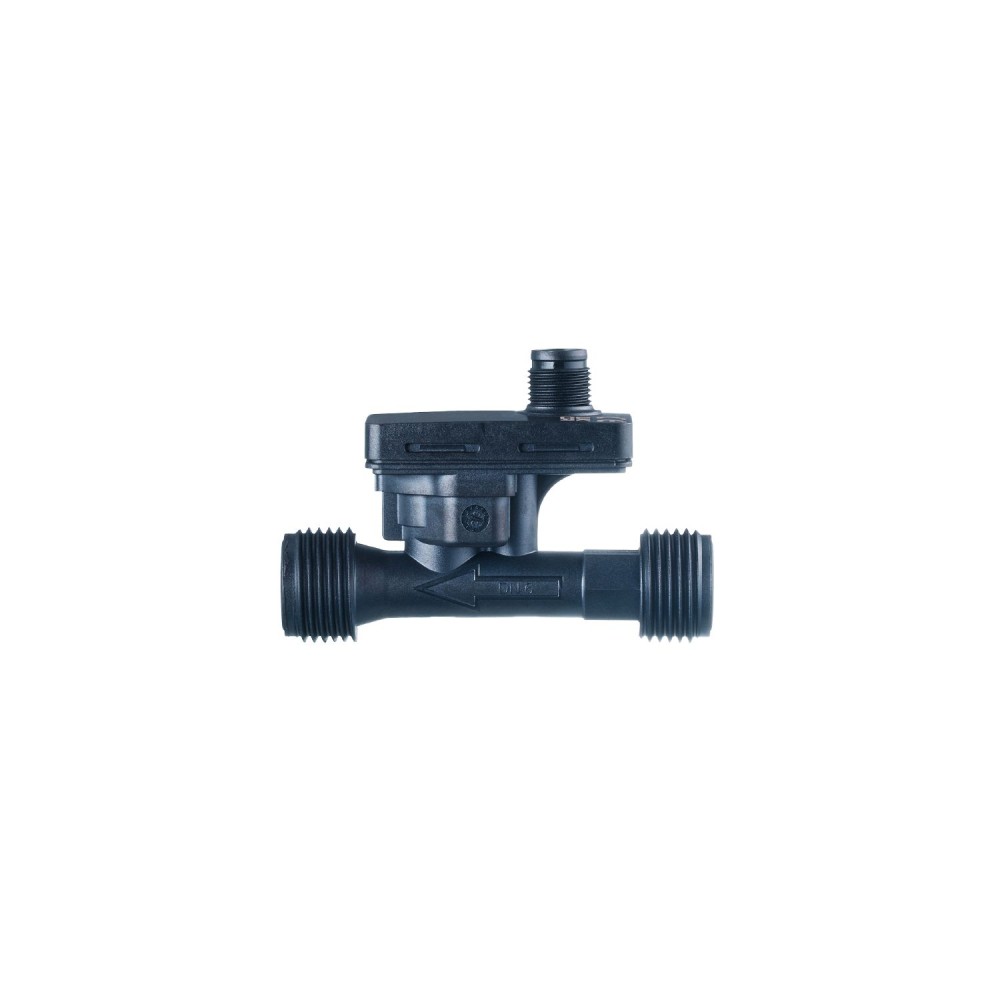

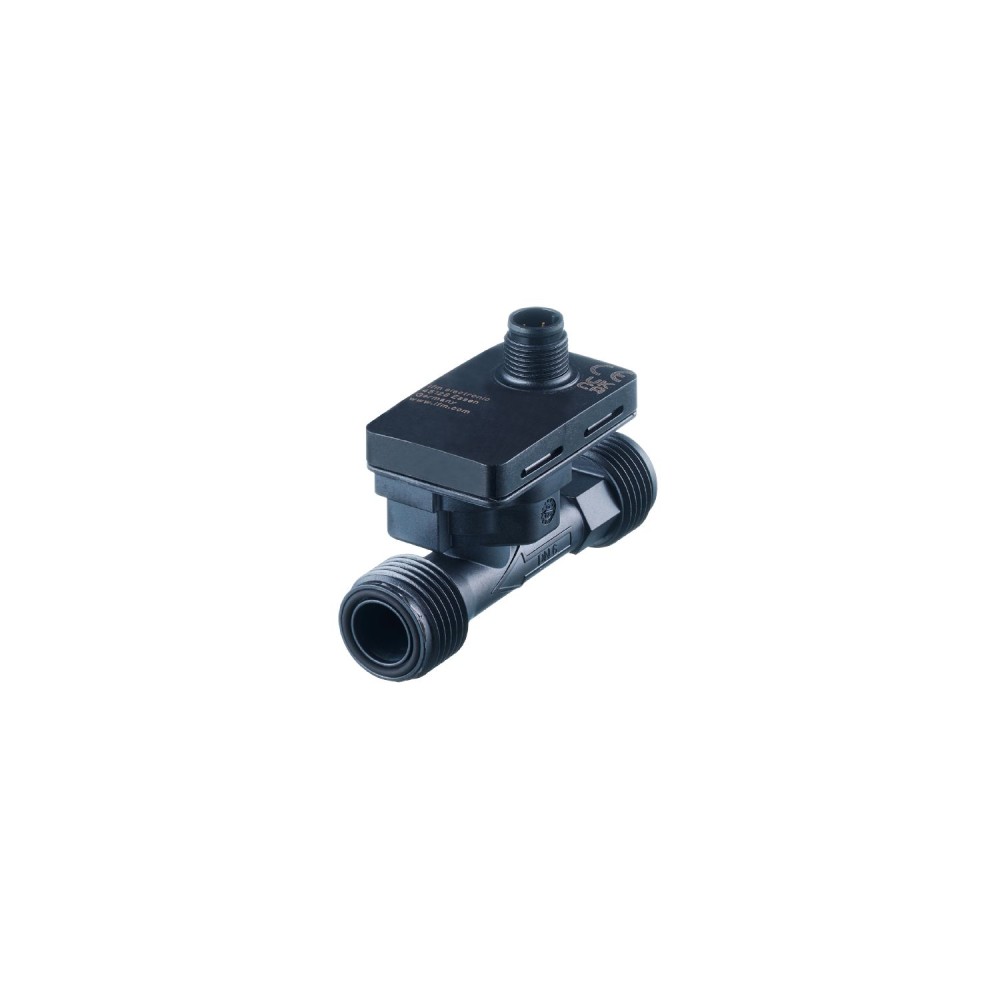

Вихревой расходомер IFM SVR12XGXD0KG/US SV3051

Код товара: 193978

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулSV3051

Код производителяSVR12XGXD0KG/US

Все характеристики

IFM SV3051 дополнительные характеристики

Описание

Надежное определение расхода и температуры среды, Точный линеаризованный аналоговый выход, Подходит для сверхчистой воды, воды и сред на водной основе, Прочный и долговечный благодаря стойкому к гидролизу пластику, Высокая точность контроля расхода и температуры

Характеристики Вихревой расходомер IFM SVR12XGXD0KG/US SV3051

Основные характеристики

MTTF[лет]	395.9
Аналоговый токовый выход [мА]	4...20
Артикул	SV3051
Вес[г]	71.05
Внутренний датчик температуры нагрева	1 К/мВт
Время задержки включения [с]	<, 2
Время отклика[с]	0.28, (T09)
Выходной сигнал	аналоговый сигнал
Диапазон измерения	0.5...10 l/min0.074...1.474 m/s
Диапазон измерения[°C]	-15...125
Динамический отклик T05 / T09[с]	<, 20 / <, 50
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Жилье	прямоугольный
Замечания	MW = измеренное значениеMEW = конечное значение диапазона измерения
Защита	IP 65
Измерительный элемент	1 x Pt 1000, (согласно DIN EN 60751, класс B)
Кавитация	P(абсолютное) расход / P(разница) &, gt, 5,5, чтобы избежать кавитации
Класс защиты	III
Код производителя	SVR12XGXD0KG/US
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Макс. нагрузка [Ом]	<, (Ub - 8 V) / 20 mA, Ub = 24 V: 800
Материалы	Корпус: PPS 40% стекловолокно, электроника: PC 10% стекловолокно
Материалы (смачиваемые части)	Датчик: PPSU, Трубная часть: PPS 40% стекловолокно, Уплотнение: FKM
Мин. разрывное давление	32.5 bar3.25 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Момент затяжки [Нм]	12
Номинальное давление	16 бар 1,6 МПа
Общее количество выходов	1
Повторяемость	0,2, (% от конечного значения)
Потребляемый ток [мА]	<, 5
Приложение	для промышленного применения
Примечание о температуре окружающей среды	Температура среды &, gt, 0 °С: -40...85
Примечание по минимальному давлению разрыва	125 °C
Примечание по номинальному давлению	≤ 90 °C
Принцип измерения	Вихрь
Рабочее напряжение[В]	8...33 DC
Размеры[мм]	77 x 30.2 x 52.7
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
СМИ	сверхчистая вода, вода, гликолевые растворы, охлаждающие жидкости
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-15...125
Температура окружающей среды[°C]	-15...85
Температура хранения[°C]	-40...85
Технологическое соединение	резьбовое соединение G 1/2 наружная резьба DN6
Точность (в диапазоне измерений)	водаQ &, lt, 50 % MEW: &, lt, 1 % MEW / Q &, gt, 50 % MEW: &, lt, 2 % MW гликолевые растворы (35%)2 &, gt, v &, lt, 6 сСт: ± 5% MEW / 6 &, gt, v &, lt, 15 сСт: ± 10% MEW
Точность[К]	± 0,3 ± 0,005 x T
Ударопрочность	DIN EN 60068-2-2730 g (11 ms)
Установка	подключение к трубе с помощью адаптера
Устойчивость к вибрации	DIN EN 60068-2-6с водой / 10...61 Гц 1 ммс водой / 61...2000 Гц 2 г
ЭМС	EN IEC 61326-1:2021
