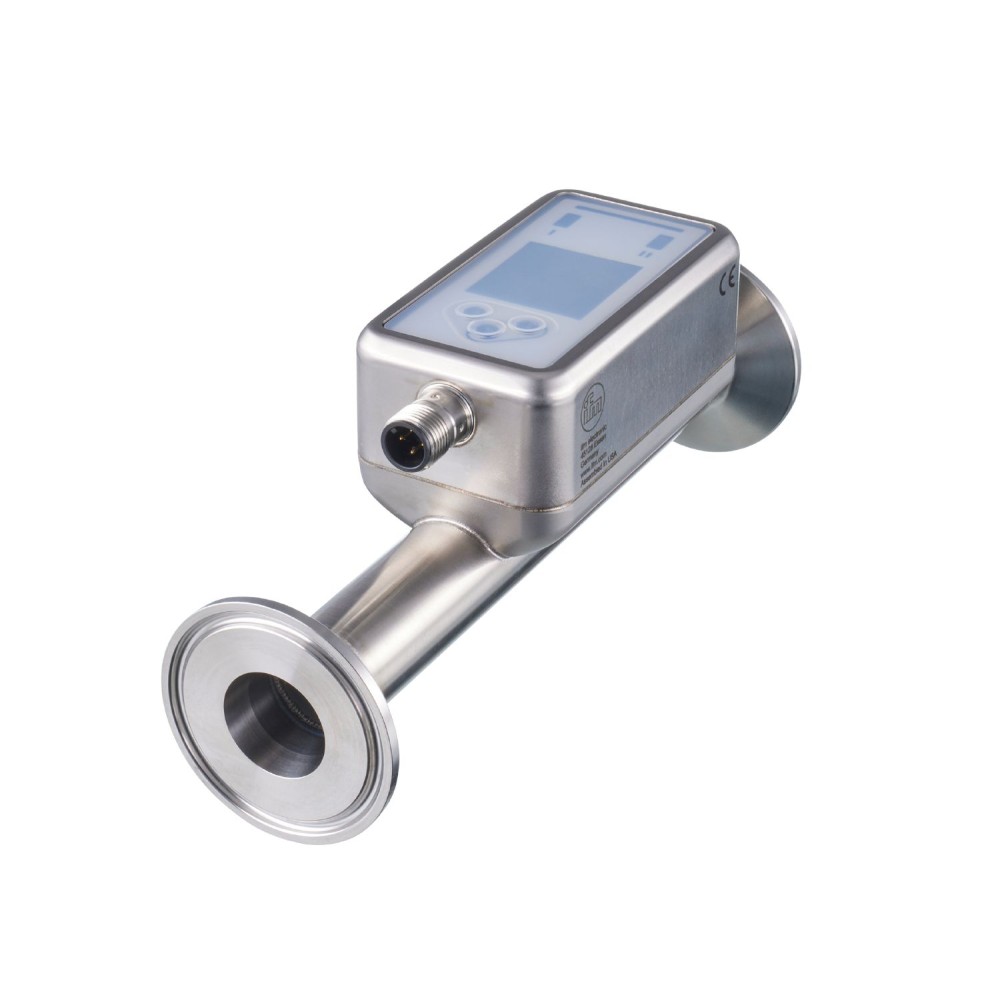

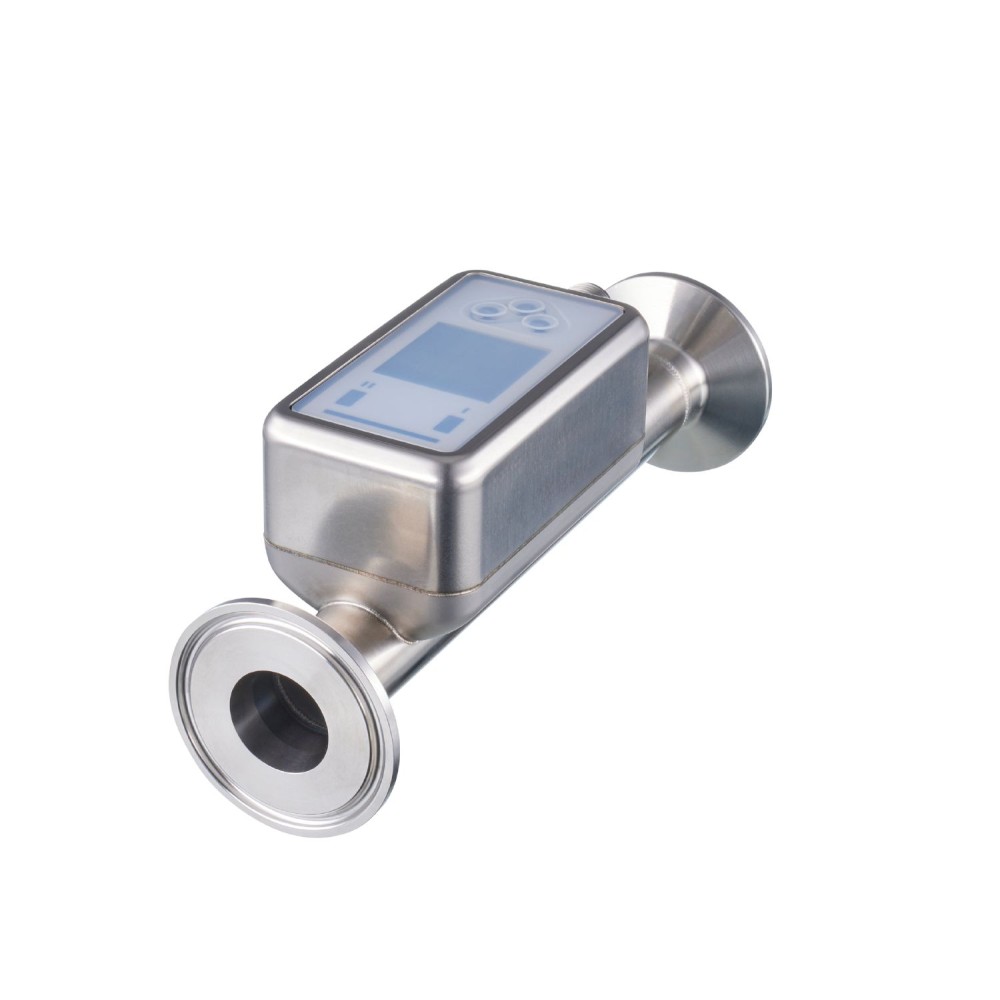

Ультразвуковой расходомер IFM SUC25IJBFRKG/US SUH200

Код товара: 193961

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулSUH200

Код производителяSUC25IJBFRKG/US

Все характеристики

IFM SUH200 дополнительные характеристики

Описание

Точное измерение расхода сверхчистой воды, воды и пищевых масел. Прочная измерительная труба из нержавеющей стали, не содержащая компонентов, обеспечивает высокую устойчивость к воздействию сред и постоянную защиту от проникновения. Высокоточный процесс измерения в потоке исключает влияние различной толщины стенок и материалов труб. Светодиодный индикатор рабочего состояния сигнализирует о состоянии датчика и позволяет сделать выводы о качестве процесса.

Характеристики Ультразвуковой расходомер IFM SUC25IJBFRKG/US SUH200

Основные характеристики

MTTF[лет]	160
Аналоговая конечная точка AEP	-192...240 l/min-11522...14400 l/h-9.763...12.202 m/s-11.522...14.4 m³/h
Аналоговая конечная точка [°C]	4...100
Аналоговая начальная точка ASP	-240...192 l/min-14400...11522 l/h-12.202...9.763 m/s-14.4...11.522 m³/h
Аналоговые данные процесса	3
Аналоговый токовый выход [мА]	4...20
Артикул	SUH200
Вес[г]	637.1
Время задержки включения [с]	5
Время отклика[с]	<, 0.25, (dAP = 0, T09)
Входы	Сброс счетчика OUT2
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	OUT1 — коммутационный сигнал, импульсный сигнал, диагностический сигнал, сигнал коммутации сумматора, частотный сигнал, IO-Link OUT2 — коммутационный сигнал, импульсный сигнал, диагностический сигнал, сигнал коммутации сумматора, аналоговый сигнал
Данные процесса IO-Link (циклические)	Функция Длина бита Сумматор32Мониторинг расхода32Мониторинг температуры32Статус4Выход 11Выход 21
Двоичные данные процесса	2
Диагностические функции	определение направления потока, качество сигнала
Диапазон измерения	1...240 l/min60...14400 l/h0.051...12.202 m/s0.06...14.4 m³/h
Диапазон измерения[°C]	-20...100
Диапазон отображения	-288...288 l/min-17280...17280 l/h-14.642...14.642 m/s-17.28...17.28 m³/h
Диапазон отображения [°C]	-44...124
Динамический отклик T05 / T09[с]	5,7 / 86
Директива по оборудованию, работающему под давлением	может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Длина впускной трубы	5 х ДН
Длина выпускной трубы	1 х ДН
Длина импульса[с]	0.002...2
Жилье	прямоугольный
Заданное значение SP[°C]	-19.6...100
Замечания	MW = измеренное значение MEW = конечное значение диапазона измерения импульсный и суммарный сигнал доступны только для одного из двух выходов показания точности соблюдаются во всей области применения
Защита	IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...5
Значение пульса	0.02...99990000 I
Импульсный выход	расходомер
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	SUC25IJBFRKG/US
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество цифровых выходов	2
Конечная точка частоты, FEP	48.1...240 l/min2889...14400 l/h2.448...12.202 m/s2.89...14.4 m³/h
Конечная точка частоты, FEP[°C]	4...100
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	Корпус: нержавеющая сталь (316L/1.4404), Дисплей: PFA, Уплотнение дисплея: FKM, Разъём: PBT
Материалы (смачиваемые части)	Трубная секция: нержавеющая сталь (316L/1.4404)
Мин. время цикла процесса [мс]	9.6
Мин. разрывное давление	75 бар7,5 МПа
Мин. сопротивление нагрузки [Ом]	2000
Начальная точка аналогового сигнала [°C]	-20...76
Начальная точка частоты, FSP[°C]	-20...76
Номинальное давление	16 бар 1,6 МПа
Номинальный диаметр	DN25 (1“)
Общее количество входов и выходов	2
Общее количество выходов	2
Одобрение CPA	номер модели 003USкласс точности1,5
Одобрение UL	Номер одобрения UL: I034 Номер файла: ULE174189
Отображать	Цветной дисплей 1,44&, quot, , 128 x 128 пикселей. Функция переключения. 2 светодиода, жёлтые. Диагностика. 1 светодиод, трёхцветный.
Отсечка низкого расхода LFC	1...12 l/min60...720 l/h0.051...0.61 m/s0.06...0.72 m³/h
Повторяемость	± 0,2 % MEW
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault1750
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 75
Примечание о СМИ	водные среды: для сред с &, gt, 10 % добавок повторяемость является единственной доступной для ценных пищевых масел: пальмовое масло, соевое масло, рапсовое масло, подсолнечное масло, арахисовое масло, оливковое масло и другие
Принцип измерения	ультразвуковой
Профили	Передача больших двоичных объектов (BLOB) — Идентификация и диагностика
Рабочее напряжение[В]	18...32 постоянного тока, (два SELV/PELV)
Размеры[мм]	175 x 50.4 x 73.8
Разрешение	0.1 l/min1 l/h0.001 m/s0.002 m³/h
Разрешение [°C]	0.1
Ревизия IO-Link	1.1.3
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
СМИ	сверхчистая вода, вода, водные среды, пищевые масла
Сопротивление вакууму [мбар]	-1000
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-20...100
стандарт SDCI	IEC 61131-9: 2013-07
Температура окружающей среды[°C]	-20...60
Температура хранения[°C]	-25...80
Температурный коэффициент [% от диапазона / 10 К]	0,2
Технологическое соединение	Зажим 1&, quot, DIN 32676 серия C (ASME BPE)
Технологическое соединение, подходящее для стандартной трубы	1 дюйм / Ø 25,4 x 1,65 мм (DIN 11866, серия C), (DIN EN 10357, серия D)
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	1.1...238.8 l/min64...14325 l/h0.055...12.139 m/s0.064...14.325 m³/h
Точка сброса rP[°C]	-20...99.6
Точность (в диапазоне измерений)	пищевые масла ± (5,0 % МВ + 1,0 % МЭВ)вода ± (1,0 % МВ + 0,5 % МЭВ)
Точность[К]	± 2,5 (Q >, 5 % MEW)
Требуемый тип главного порта	А
Ударопрочность	DIN IEC 68-2-2720 g (11ms)
Уставка SP	2.3...240 l/min139...14400 l/h0.118...12.202 m/s0.139...14.4 m³/h
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000Hz)
Характеристики поверхности Ra/Rz смачиваемых деталей	Ra <, 0.8 μm
Частота в конечной точке FRP[Гц]	1...10000
Частота переключения постоянного тока [Гц]	0...10000
Электрическое проектирование	ПНП/НПН
ЭМС	DIN 61326-1:2021
