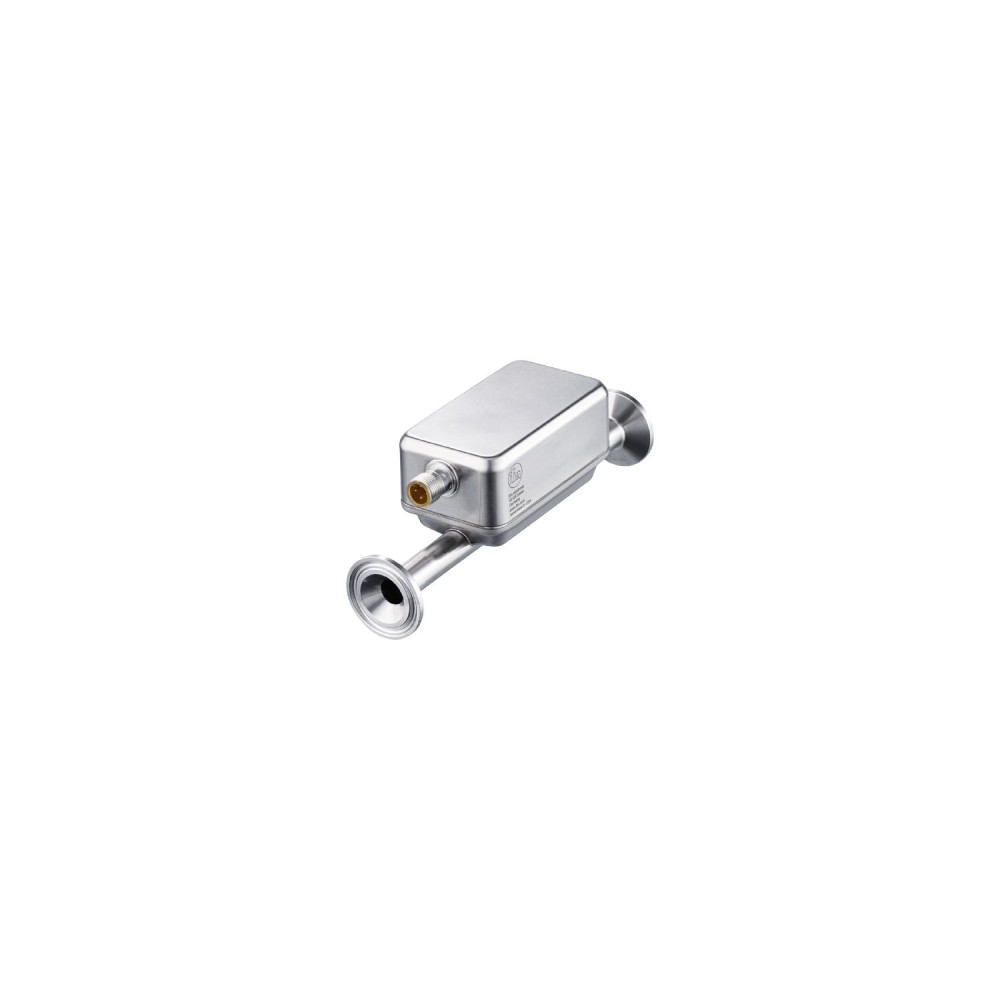

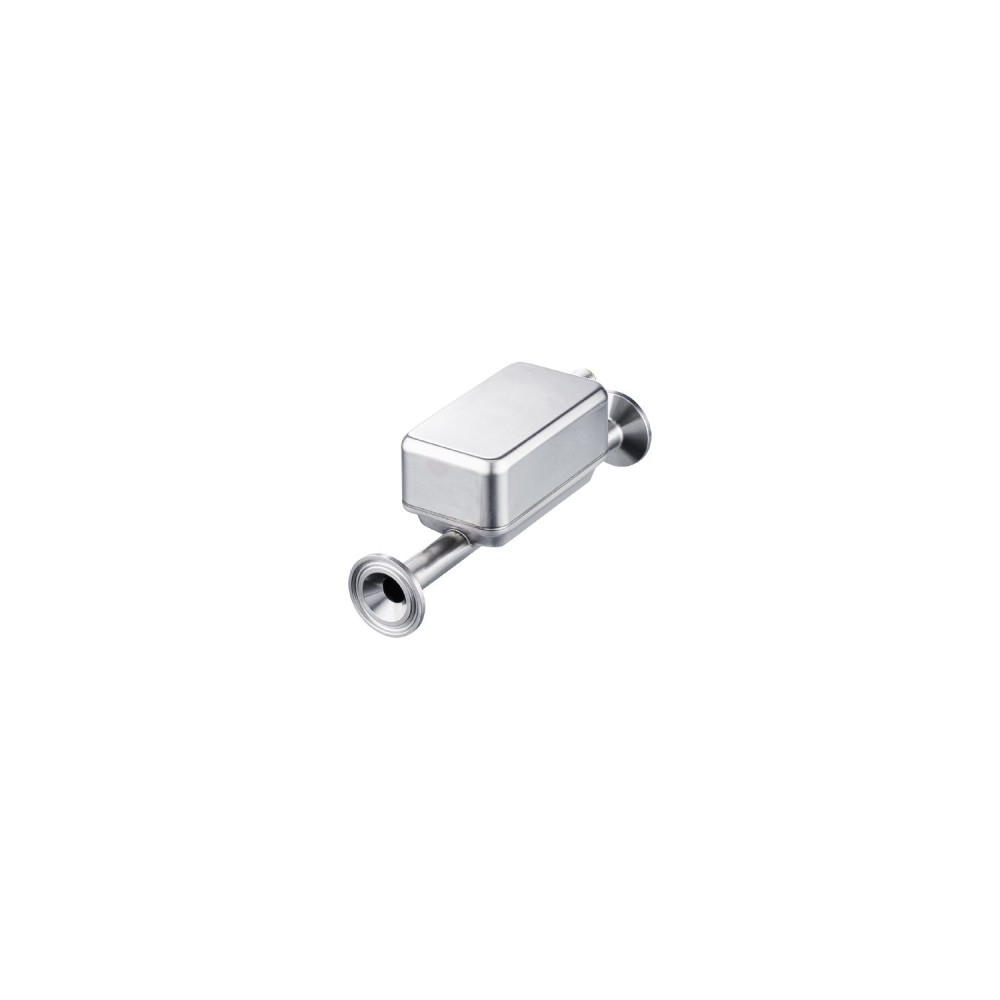

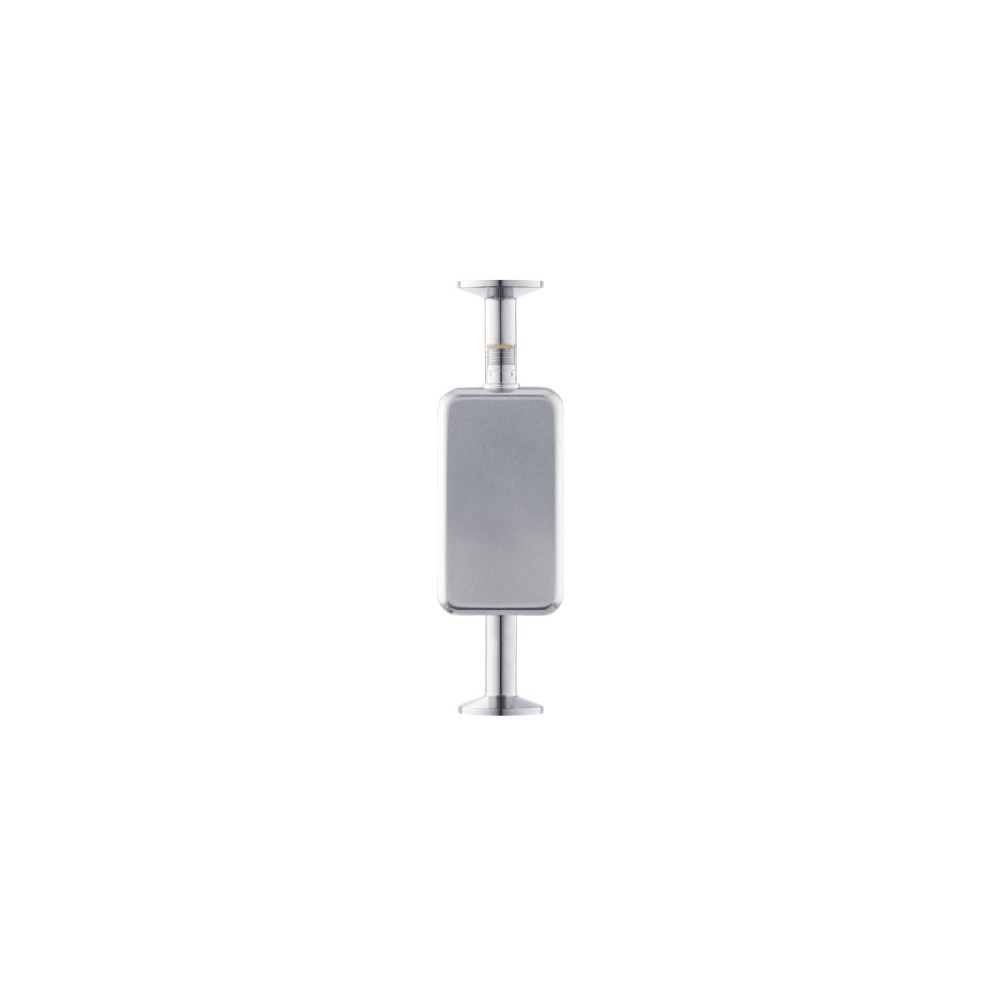

Ультразвуковой расходомер IFM SUC15XJBFRKG/US SUH120

Код товара: 193960

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулSUH120

Код производителяSUC15XJBFRKG/US

Все характеристики

IFM SUH120 дополнительные характеристики

Описание

Прочная измерительная труба из нержавеющей стали, не содержащая компонентов, обеспечивает высокую стойкость к воздействию среды и постоянную защиту от проникновения загрязнений. Высокоточный процесс измерения в потоке исключает влияние различной толщины стенок и материалов труб. Светодиод рабочего состояния сигнализирует о состоянии датчика и позволяет сделать выводы о качестве процесса.

Характеристики Ультразвуковой расходомер IFM SUC15XJBFRKG/US SUH120

Основные характеристики

MTTF[лет]	136
Аналоговая конечная точка	-7...125 °C19.4...257 °F
Аналоговая конечная точка AEP	-52...65 l/min-3.12...3.9 m³/h-824...1030 gph-13.74...17.17 gpm
Аналоговая начальная точка	-40...92 °C-40...197.6 °F
Аналоговая начальная точка ASP	-65...52 l/min-3.9...3.12 m³/h-1030...824 gph-17.17...13.74 gpm
Аналоговые данные процесса	3
Аналоговый токовый выход [мА]	4...20
Артикул	SUH120
Вес[г]	523.1
Время задержки включения [с]	5
Время отклика[с]	<, 0.3, (dAP = 0, T09)
Входы	Сброс счетчика OUT2
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	OUT1 — коммутационный сигнал, импульсный сигнал, диагностический сигнал, сигнал коммутации сумматора, частотный сигнал, IO-Link OUT2 — коммутационный сигнал, импульсный сигнал, диагностический сигнал, сигнал коммутации сумматора, аналоговый сигнал
Данные процесса IO-Link (циклические)	Функция Длина бита Сумматор32Мониторинг расхода32Мониторинг температуры32Статус4Выход 11Выход 21
Двоичные данные процесса	2
Диагностические функции	определение направления потока, качество сигнала
Диапазон измерения	-40...125 °C-40...257 °F
Динамический отклик T05 / T09[с]	5,7 / 86
Директива по оборудованию, работающему под давлением	может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Длина впускной трубы	5 х ДН
Длина выпускной трубы	1 х ДН
Длина импульса[с]	0.002...2
Жилье	прямоугольный
Замечания	MW = измеренное значениеMEW = конечное значение диапазона измеренияИмпульсный сигнал и сигнал сумматора доступны только для одного из двух выходовУказанные характеристики поверхности Ra/Rz смоченных поверхностей не применяются к сварному шву.
Защита	IP 69, (DIN EN 60529)
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...5
Значение пульса	0.1...99990000 I / 0.026...26414563.515 gal
Импульсный выход	расходомер
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	SUC15XJBFRKG/US
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество цифровых выходов	2
Конечная точка частоты, FEP	-7...125 °C19.4...257 °F
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	корпус: нержавеющая сталь (316L/1.4404), разъем: PEI, FKM
Материалы (смачиваемые части)	Трубная секция: нержавеющая сталь (316L/1.4435), Технологическое соединение: нержавеющая сталь (316L/1.4404)
Мин. время цикла процесса [мс]	9.6
Мин. разрывное давление	40 бар4 МПа
Начальная точка частоты, FSP	-40...92 °C-40...197.6 °F
Номинальное давление	16 бар 1,6 МПа
Номинальный диаметр	DN15 (1/2“)
Общее количество входов и выходов	2
Общее количество выходов	2
Одобрение UL	Номер одобрения UL: I038 Номер файла: ULE174189
Отображать	рабочее состояние1 светодиод, зеленый
Отсечка низкого расхода LFC	1...3.2 l/min0.06...0.195 m³/h16...52 gph0.26...0.86 gpm
Повторяемость	± 0,2 % MEW
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault1907
Поставляемые товары	вкладыш в упаковку
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 75
Приложение	пищевая промышленность и производство напитков
Примечание к заводским настройкам	л/мин, °С
Примечание о СМИ	водные среды: для сред с добавками &, gt, 10 % повторяемость является единственным доступным значением
Принцип измерения	ультразвуковой
Профили	Передача больших двоичных объектов (BLOB) — Идентификация и диагностика
Рабочее напряжение[В]	18...32 постоянного тока, (два SELV/PELV)
Размеры[мм]	168 x 48 x 61.1
Разрешение	0.1 °C0.1 °F
Ревизия IO-Link	1.1.3
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
СМИ	сверхчистая вода, вода, водные среды
Сопротивление вакууму [мбар]	-1000
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-40...125, (<, 1 h: 150)
стандарт SDCI	IEC 61131-9: 2013-07
Температура окружающей среды[°C]	-20...60
Температура хранения[°C]	-25...80
Температурный коэффициент [% от диапазона / 10 К]	0,2
Технологическое соединение	Хомут DN15 DIN 32676 серия А
Технологическое соединение, подходящее для стандартной трубы	DN15 / Ø 19 мм x 1,5 мм, (DIN 11866 серия A), (DIN EN 10357 серия A)
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	-40...124.4 °C-40...255.9 °F
Точность (в диапазоне измерений)	water± (2,0 % MW + 0,5 % MEW)
Точность[К]	± 2,5 (Q >, 5 % MEW)
Требуемый тип главного порта	А
Ударопрочность	DIN IEC 68-2-2720 g (11ms)
Уставка SP	-39.4...125 °C-38.9...257 °F
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000Hz)
Характеристики поверхности Ra/Rz смачиваемых деталей	Ra <, 0.4 µm (16 µin), Rz = 4 µm (157 µin)
Частота в конечной точке FRP[Гц]	1...10000
Частота переключения постоянного тока [Гц]	0...10000
Электрическое проектирование	ПНП/НПН
ЭМС	DIN 61326-1:2021
