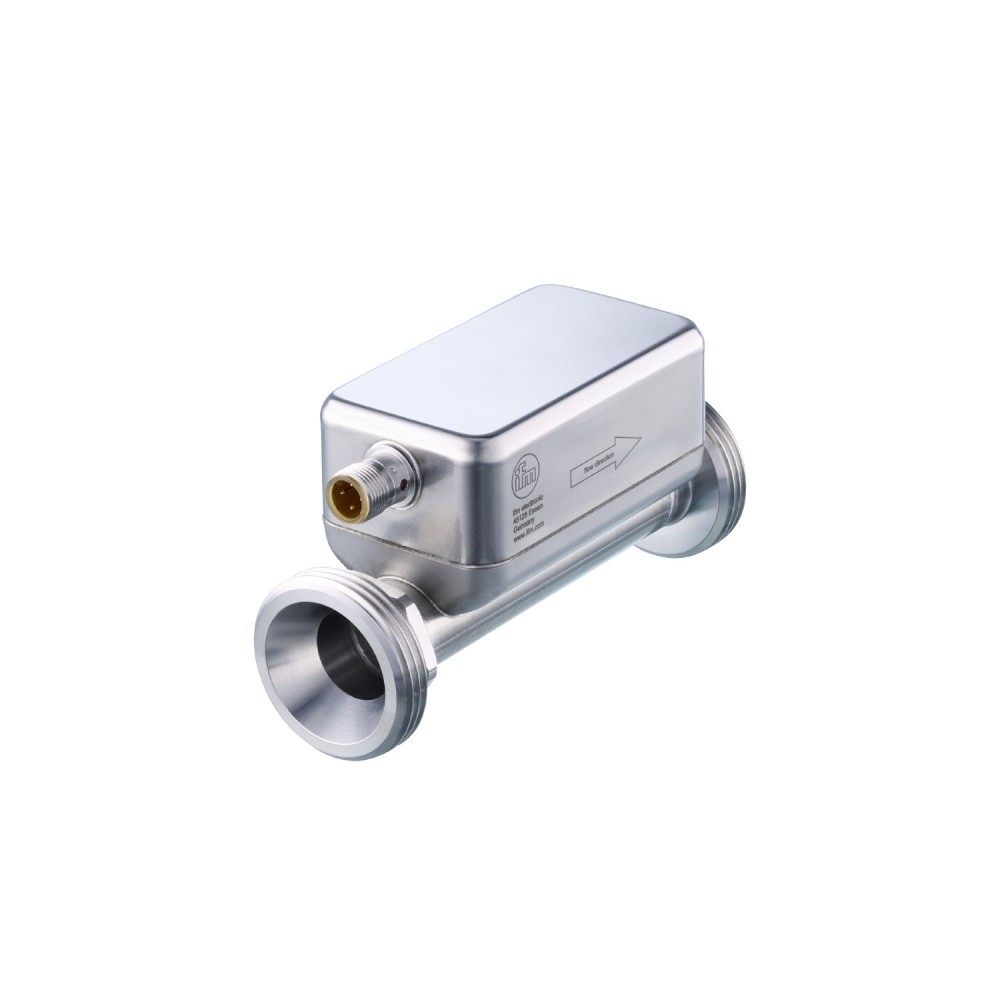

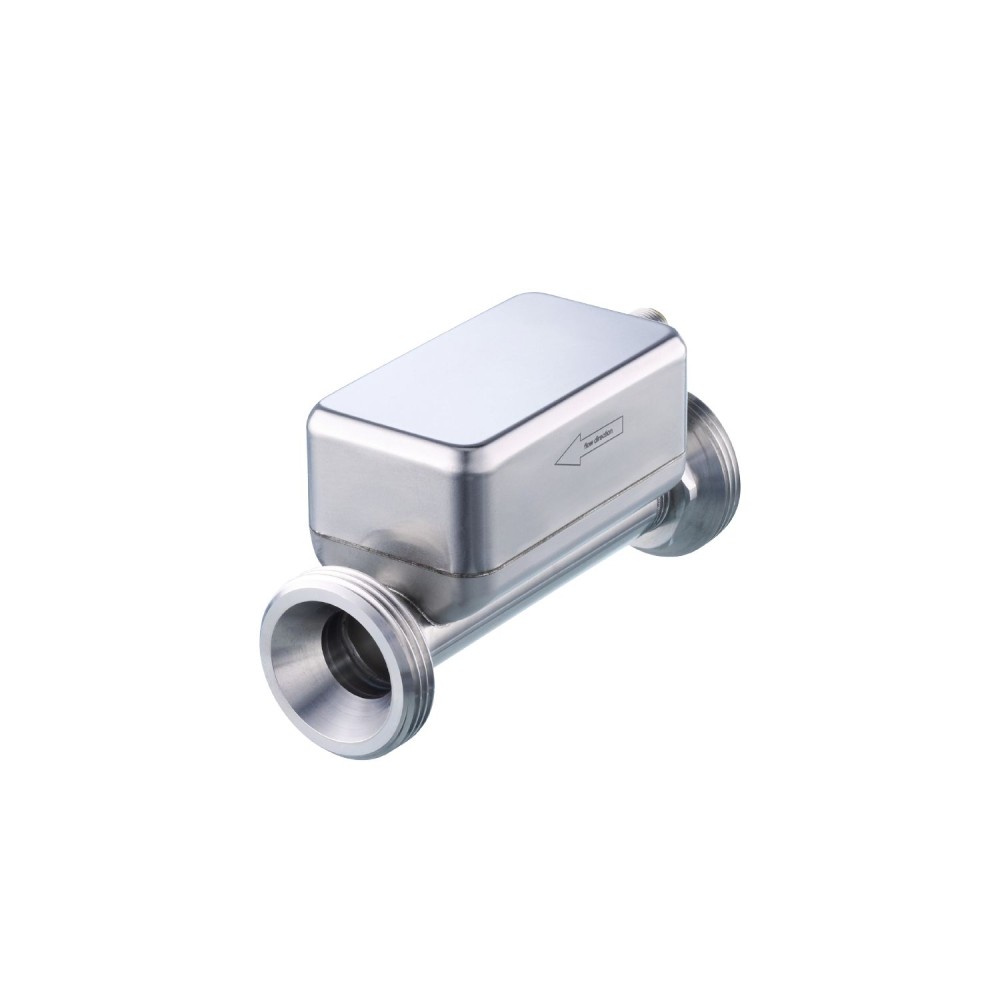

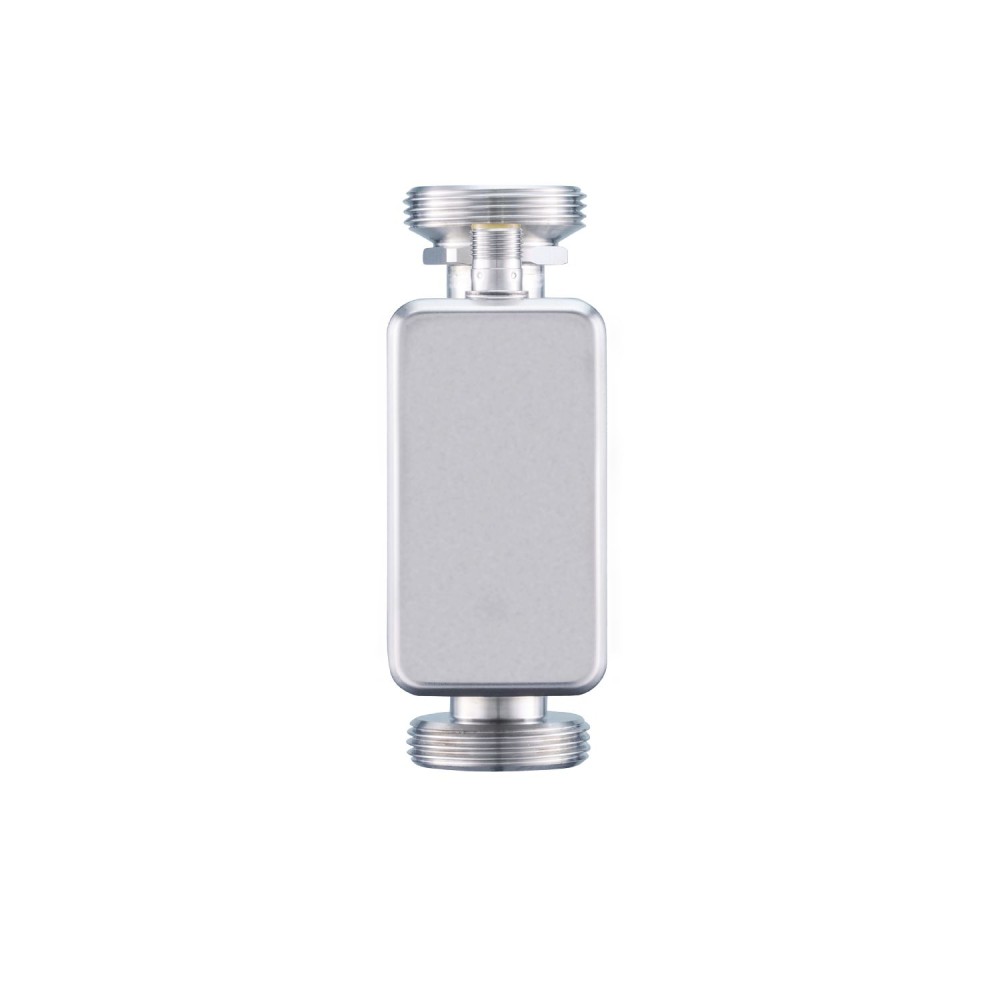

Ультразвуковой расходомер IFM SUR54XJBFRKG/US SU9050

Код товара: 193959

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулSU9050

Код производителяSUR54XJBFRKG/US

Все характеристики

IFM SU9050 дополнительные характеристики

Характеристики Ультразвуковой расходомер IFM SUR54XJBFRKG/US SU9050

Основные характеристики

MTTF[лет]	136
Аналоговая конечная точка	-40...88 °C-40...190.4 °F
Аналоговая конечная точка AEP	-220...275 l/min-13.2...16.5 m³/h-3487...4359 gph-58.12...72.65 gpm
Аналоговая начальная точка	-8...120 °C17.6...248 °F
Аналоговая начальная точка ASP	-275...220 l/min-16.5...13.2 m³/h-4359...3487 gph-72.65...58.12 gpm
Аналоговые данные процесса	3
Аналоговый выход напряжения[В]	0...10 / 0.5...4.5, (scalable)
Аналоговый токовый выход [мА]	4...20, (scalable)
Артикул	SU9050
Вес[г]	606.3
Время задержки включения [с]	5
Время отклика[с]	<, 0.25, (dAP = 0, T09)
Входы	Сброс счетчика OUT2
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	OUT1 — коммутационный сигнал, импульсный сигнал, диагностический сигнал, сигнал коммутации сумматора, частотный сигнал, IO-Link OUT2 — коммутационный сигнал, импульсный сигнал, диагностический сигнал, сигнал коммутации сумматора, аналоговый сигнал
Данные процесса IO-Link (циклические)	Функция Длина бита Сумматор32Мониторинг расхода32Мониторинг температуры32Статус4Выход 11Выход 21
Двоичные данные процесса	2
Диагностические функции	определение направления потока, качество сигнала
Диапазон измерения	-40...120 °C-40...248 °F
Динамический отклик T05 / T09[с]	5,7 / 86
Директива по оборудованию, работающему под давлением	может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Длина впускной трубы	5 х ДН
Длина выпускной трубы	1 х ДН
Длина импульса[с]	0.002...2
Жилье	прямоугольный
Замечания	MW = измеренное значение MEW = конечное значение диапазона измерения импульсный и суммарный сигнал доступны только для одного из двух выходов показания точности соблюдаются во всей области применения
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...5
Значение пульса	0.1...99990000 I, 0.03...26414563.515 gal
Импульсный выход	расходомер
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	SUR54XJBFRKG/US
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов	2
Конечная точка частоты, FEP	-40...119.4 °C-40...247 °F
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	корпус: нержавеющая сталь (316L/1.4404), разъем: PEI, FKM
Материалы (смачиваемые части)	Трубная секция: нержавеющая сталь (316L/1.4404), Уплотнение технологического соединения: армированное волокно NBR.
Мин. время цикла процесса [мс]	9.6
Мин. разрывное давление	150 бар 15 МПа
Мин. сопротивление нагрузки [Ом]	2000
Начальная точка частоты, FSP	-8...120 °C17.6...248 °F
Номинальное давление	100 бар10 МПа
Номинальный диаметр	DN 32 (1 1/4“)
Общее количество входов и выходов	2
Общее количество выходов	2
Одобрение UL	Номер одобрения UL: I037 Номер файла: ULE174189
Отображать	рабочее состояние1 светодиод, зеленый
Отсечка низкого расхода LFC	1...13.8 l/min0.06...0.825 m³/h16...218 gph0.26...3.63 gpm
Повторяемость	± 0,2 % MEW
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault1839
Поставляемые товары	Плоское уплотнение 2, вставка из армированного NBR волокна
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 175
Приложение	использование в мобильных и промышленных приложениях
Примечание к заводским настройкам	л/мин°С
Примечание о СМИ	водные среды: для сред с содержанием присадок &, gt, 10 % повторяемость является единственным доступным значением, маловязкие масла с вязкостью: 7...40 мм²/с (40 °C), высоковязкие масла с вязкостью: 30...68 мм²/с (40 °C).
Принцип измерения	ультразвуковой
Профили	Передача больших двоичных объектов (BLOB) — Идентификация и диагностика
Рабочее напряжение[В]	8...32 постоянного тока, (два SELV/PELV)
Размеры[мм]	130 x 48 x 69
Разрешение	0.1 °C0.1 °F
Ревизия IO-Link	1.1.3
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
СМИ	сверхчистая вода, вода, водные среды, гликолевые растворы, масла (высокой и низкой вязкости), охлаждающие жидкости
Сопротивление вакууму [мбар]	-1000
Специальная особенность	Позолоченные контакты
Средняя температура	-40...120 °C-40...248 °F
стандарт SDCI	IEC 61131-9: 2013-07
Температура окружающей среды[°C]	-25...60
Температура хранения[°C]	-40...80
Температурный коэффициент [% от диапазона / 10 К]	0,2
Технологическое соединение	резьбовое соединение G 1 1/4 наружная резьба DN32
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	-40...88 °C-40...190.4 °F
Точность (в диапазоне измерений)	гликолевые растворы (35%)±(5,0 % MW + 0,5 % MEW)высоковязкие масла с вязкостью 46 мм2/с (40°C)±(5,0 % MW + 0,5 % MEW)низковязкие масла с вязкостью 10 мм2/с (40°C)±(5,0 % MW + 0,5 % MEW)вода±(1,0 % MW + 0,5 % MEW)
Точность[К]	± 2,5 (Q >, 5 % MEW)
Требуемый тип главного порта	А
Ударопрочность	DIN IEC 68-2-2720 g (11ms)
Уставка SP	-40...119.4 °C-40...247 °F
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000Hz)
Характеристики поверхности Ra/Rz смачиваемых деталей	Ra <, 1.25µm
Частота в конечной точке FRP[Гц]	1...10000
Частота переключения постоянного тока [Гц]	0...10000
Электрическое проектирование	ПНП/НПН
ЭМС	DIN 61326-1:2021
