IFM SMF321 дополнительные характеристики
Общие сведения и применение

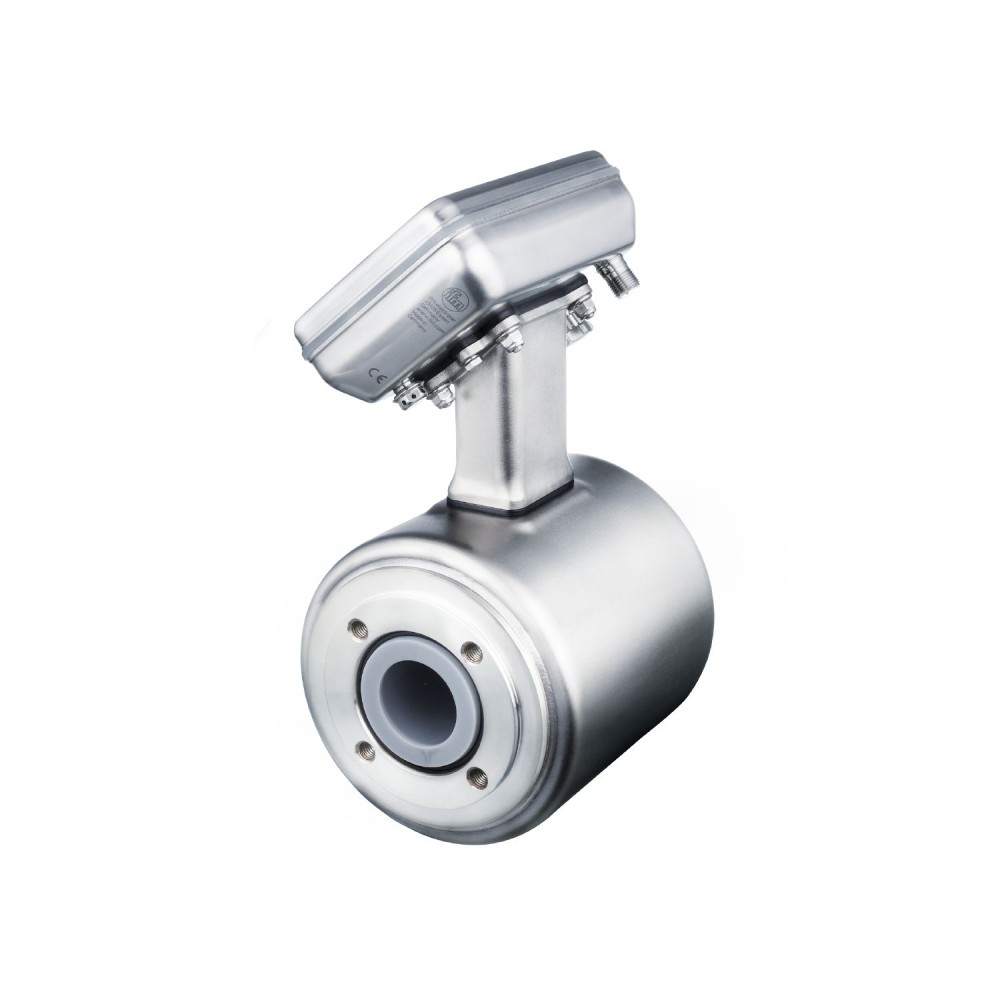

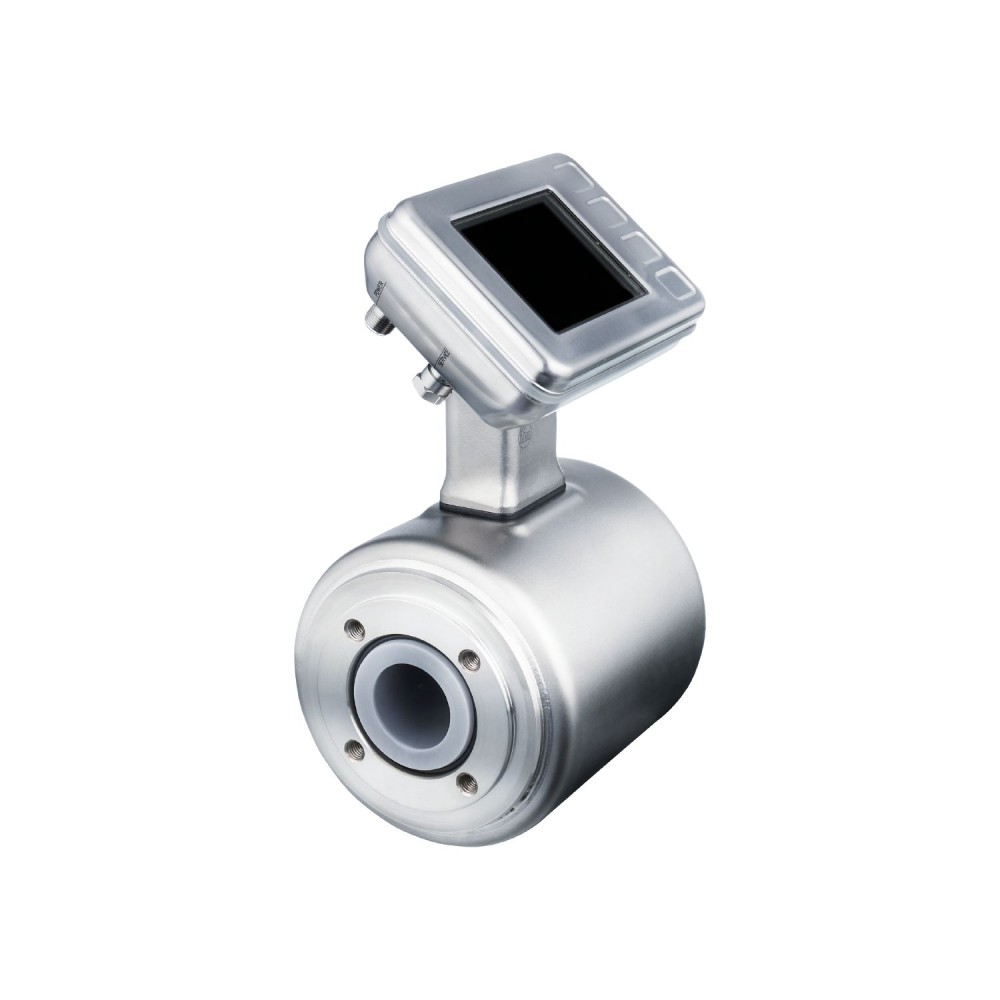

Магнитно-индуктивный расходомер IFM SMG40KGFFRKG/USD (артикул SMF321) предназначен для точного измерения расхода проводящих жидкостей в гигиенических процессах пищевой промышленности и производства напитков. Прибор относится к серии SM Foodmag и разработан с учетом строгих требований к санитарному исполнению и возможности очистки CIP (Clean-in-Place).
Ключевые технические параметры и функциональность
Выбор расходомера данной модели определяется следующими критически важными характеристиками:
Гигиеническое исполнение и материалы.Смачиваемые части выполнены из нержавеющей стали (316L/1. 4435 для электродов) и PFA для трубной секции, а также имеют очень низкую шероховатость поверхности Ra < 0.4 μm. Это обеспечивает соответствие гигиеническим стандартам и предотвращает образование отложений, что критически важно для санитарных процессов.
Многопараметрическое измерение.Расходомер одновременно измеряет расход, общий объем, температуру, проводимость среды и имеет функцию обнаружения жидкости. Такая многофункциональность сокращает количество устанавливаемых датчиков и точек контроля, упрощая общую архитектуру системы автоматизации.
Высокая точность.Точность измерения расхода составляет ± (0, 5 % MW + 1, 5 мм/с) в стандартных условиях. Данный уровень точности гарантирует надежный и прецизионный учет расхода, необходимый для высокоточного дозирования сырья и контроля качества готовой продукции.
Интерфейс IO-Link.Встроенный интерфейс IO-Link (COM3) позволяет осуществлять цифровую передачу данных, быструю параметризацию и расширенную диагностику, включая определение направления потока и сброс внешнего сумматора. Цифровая коммуникация упрощает интеграцию в современную автоматизированную среду и обеспечивает прозрачность производственного процесса.
Основные преимущества
Расходомер SMF321 предлагает ряд эксплуатационных преимуществ, обусловленных его конструктивными и функциональными особенностями:
- Оптимальная интеграция в гигиенические процессы.Соответствие стандартам благодаря гигиеническим материалам (PFA, 316L), низкой шероховатости поверхности и рабочему диапазону температуры среды до 150 °C.
- Эффективная диагностика и управление.Наличие IO-Link и двух конфигурируемых выходов (аналоговый 4-20 мА, импульсный/переключающий) обеспечивает гибкость в передаче данных и диагностических сообщений.
- Надежность в тяжелых условиях.Прочный корпус из нержавеющей стали с классом защиты IP 67 и IP 69 гарантирует высокую устойчивость к ударам, вибрации и воздействию моющих средств при интенсивной очистке.
| MTTF[лет] | 81 |
|---|---|
| Аналоговая конечная точка | 14...150 °C57.2...302 °F |
| Аналоговая начальная точка | -20...116 °C-4...240.8 °F |
| Аналоговые данные процесса | 6 |
| Аналоговый выход | 4...20, (масштабируемо) мА |
| Артикул | SMF321 |
| Вес | 5324.8 |
| Время задержки включения [с] | <, 5 |
| Время отклика | <, 2 мс |
| Входы | OUT2сброс внешнего сумматора |
| Выходной сигнал | OUT1 импульсный сигнал, сигнал переключения сумматора, диагностический сигнал, IO-LinkOUT2 аналоговый сигнал, импульсный сигнал, сигнал переключения сумматора, диагностический сигнал |
| Данные процесса IOLink (циклические) | функция, длина бита, сумматор, поток, температура, проводимость, статус, информация о двоичном переключении8 |
| Диагностические функции | обнаружение направления потока, обнаружение жидкости |
| Диапазон измерения | -20...150 °C-4...302 °F |
| Диапазон отображения | -20...150 °C-4...302 °F |
| Директива по оборудованию, работающему под давлением | Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу |
| Дисплейный блок | л/мин, л/ч, гл/мин, гл/ч, м³/мин, м³/ч, м/с, галлонов в минуту, галлонов в час, фут/с, °C, °F, мкСм/см, См/м, мс/см |
| Длина впускной трубы | 5 х ДН |
| Длина выпускной трубы | 2 х ДН |
| Длина импульса[с] | 0.00005...2 |
| Заводские настройки | галлонов в минуту, °F, мкСм/см |
| Замечания | MW = измеренное значение MEW = конечное значение диапазона измерения импульсный сигнал и сигнал сумматора доступны только для одного из двух выходов эталонные условия (1/2): вода (без пузырьков газа), 15...35 °C, присоединение к процессу: DIN32676 серия A, стандарт трубы, подходящий для присоединения к процессу эталонные условия (2/2): длина входной трубы 10 x DN, длина выходной трубы 5 x DN, время стабилизации прибора: 30 минут, ориентация прибора: горизонтальная, ориентация дисплея: вверх характеристики точности согласно заводскому сертификату при поставке |
| Защита | IP 67, IP 69, (to DIN EN 60529) |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Значение процесса демпфирования dAP[s] | 0...5 |
| Значение пульса | 0.002...99990000 I |
| Импульсный выход | расходомер |
| Интерфейс связи | IO-Link |
| Класс защиты | III |
| Код производителя | SMG40KGFFRKG/USD |
| Количество аналоговых выходов | 1 |
| Количество в упаковке | 1 шт. |
| Количество цифровых выходов | 2 |
| Макс. нагрузка [Ом] | 500 |
| Макс. падение напряжения на коммутируемом выходе DC[В] | 2 |
| Материалы | Корпус: нержавеющая сталь (316L/1.4404), фланец: нержавеющая сталь (304/1.4301), крепление электроники: нержавеющая сталь (304/1.4301), электроника: нержавеющая сталь (316L/1.4404), Дисплей: полисульфон, Уплотнение дисплея: FKM, Светодиодное кольцо: PP |
| Материалы (смачиваемые части) | Трубная секция: PFA, электроды: нержавеющая сталь (316L/1.4435) |
| Мин. время цикла процесса [мс] | 1.9 |
| Мин. разрывное давление | 870 фунтов на кв. дюйм6 МПа |
| Номинальное давление | 580,1 фунт/кв. дюйм4 МПа |
| Номинальный диаметр | DN40 (1 1/2“) |
| Общее количество входов и выходов | 2 |
| Общее количество выходов | 2 |
| Одобрение CPA | номер моделиSMFкласс точности0,5 |
| Одобрение UL | Одобрение UL № I031 |

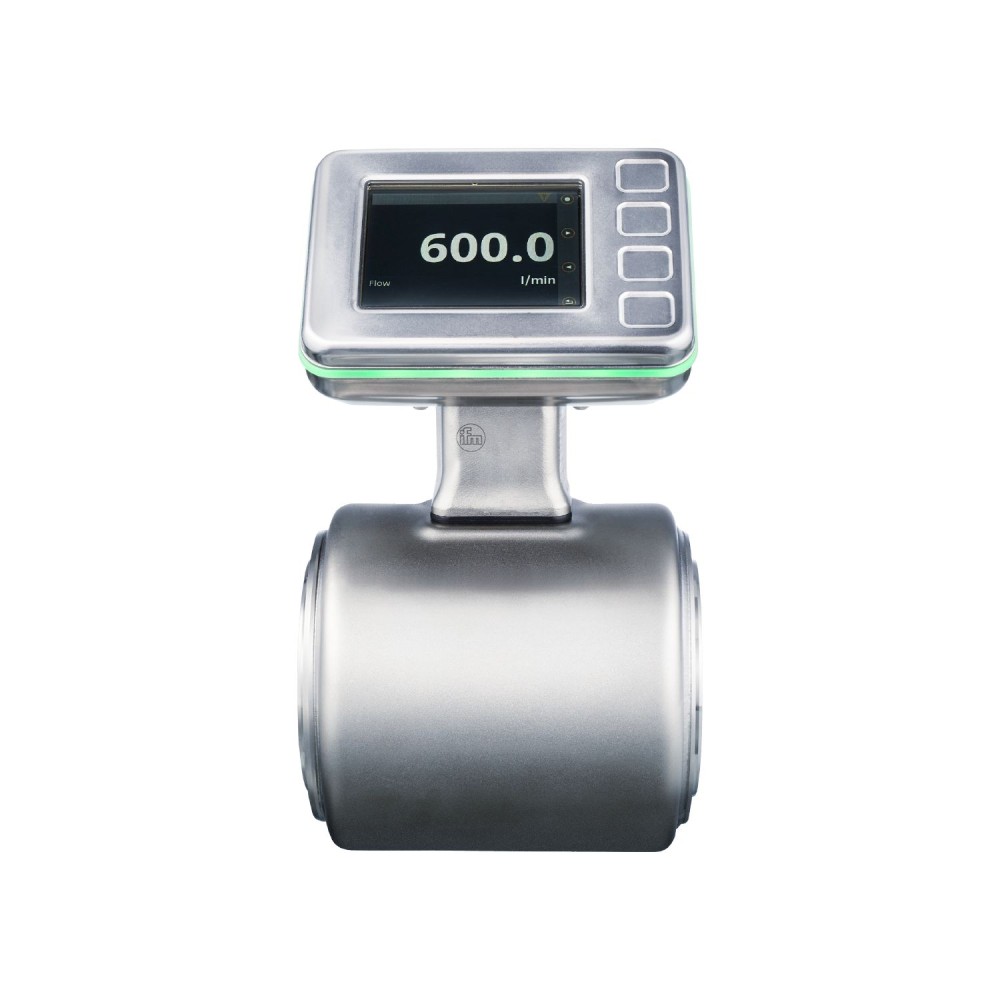

| Отображать | Процесс обработки данных: полноценный графический TFT-дисплей, многоцветный, 3,5 дюйма, 320 x 240 пикселей, макеты отображения: 4, поворот дисплея: 4 x 90°, светодиодное кольцо рабочего состояния, трехцветное |
| Отсечка низкого расхода LFC | 0...600 l/min0...36000 l/h0...158.52 gpm0...26.24 ft/s |
| Повторяемость | ± 5% MW |
| Повторяемость[К] | ± 0,5 |
| Поддерживаемые идентификаторы устройств | Тип операцииDeviceIDdefault1790 |
| Постоянный номинальный ток коммутационного выхода DC[мА] | 100 |
| Потребляемый ток [мА] | 250, (24V) |
| Примечание о СМИ | пищевые продукты, такие как пиво, молоко, фруктовые соки, безалкогольные напитки, кетчуп, йогурт, йогуртовые топпинги, мороженое, проводимость: ≥ 5 мкСм/см |
| Принцип измерения | магнитно-индуктивный |
| Профили | Интеллектуальный датчик - SSP 4.3.4. Датчик измерения и переключения, с плавающей точкой, 4 канала. BLOB. Передача больших двоичных объектов. Common - I&, amp, D. Расширение идентификации и диагностики. Расширение для управления датчиком. Определение количества, переключение при превышении заданного значения. Функция. Локатор. Функция. URI продукта. |
| Рабочее напряжение[В] | 18...32 DC |
| Рабочие элементы | 4 емкостные кнопки |
| Разрешение | 0.01 °C0.1 °F |
| Разрешение [мкСм/см] | 1 |
| Разрешение аналогового выхода | 0.38 µA |
| Ревизия IOLink | 1.1.3 |
| режим SIO | да |
| Связь | Разъём: 1 x M12, кодировка: A, Контакты: позолоченные |
| Специальная особенность | Позолоченные контакты |
| Средняя температура | -20...150 °C-4...302 °F |
| стандарт SDCI | IEC 61131-9 |
| Температура окружающей среды | -20...65 °C-4...149 °F |
| Температура хранения | -20...80 °C-4...176 °F |
| Технологическое соединение | фланец устройства ifm |
| Тип защиты от короткого замыкания | импульсный |
| Тип трансмиссии | COM3 (230,4 кБод) |
| Точность (в диапазоне измерений) | in the range of 100...20000 µS/cm±10% MWin the range of 20000...100000 µS/cm±20% MW |
| Точность (в стандартных условиях) | с дополнительной заводской калибровкой (доступность планируется)± (0,2 % MW + 2 мм/с)стандартная± (0,5 % MW + 1,5 мм/с) |
| Точность[К] | ± 1 |
| Требуемый тип главного порта | А |
| Ударопрочность | DIN IEC 68-2-2720 g (18ms) |
| Устойчивость к вибрации | DIN IEC 68-2-65 g (10...2000Hz) |
| Функции IOLink (ациклические) | определение направления потока, сумматор, память, счетчик часов работы, внутренняя температура, функция моделирования |
| Характеристики поверхности Ra/Rz смачиваемых деталей | Ra <, 0.4 μm |
| Частота переключения постоянного тока [Гц] | 0...10000 |
| Электрическое проектирование | ПНП/НПН |
| ЭМС | DIN 61326-1 |
| Язык | немецкий, английский, испанский, французский, итальянский, японский, корейский, португальский, китайский |
-
-
-
-
-
-
-
-
-
-
-
