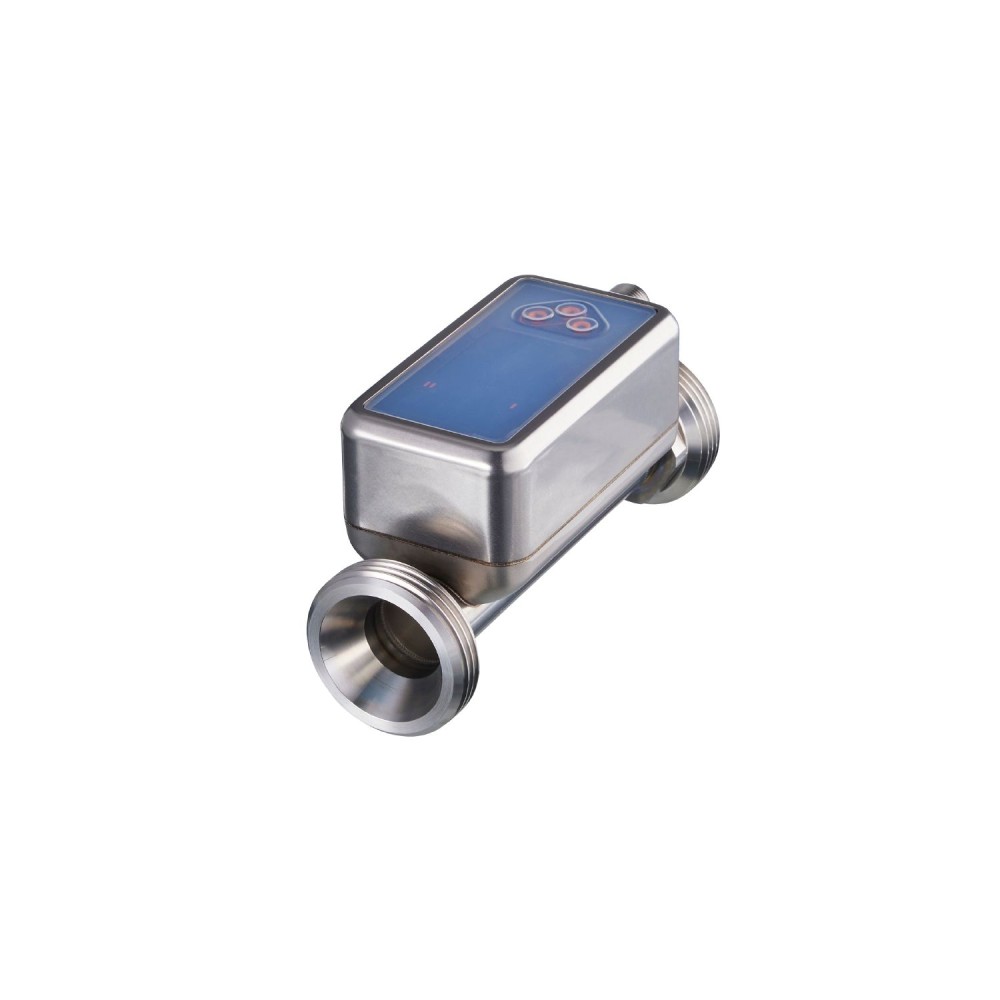

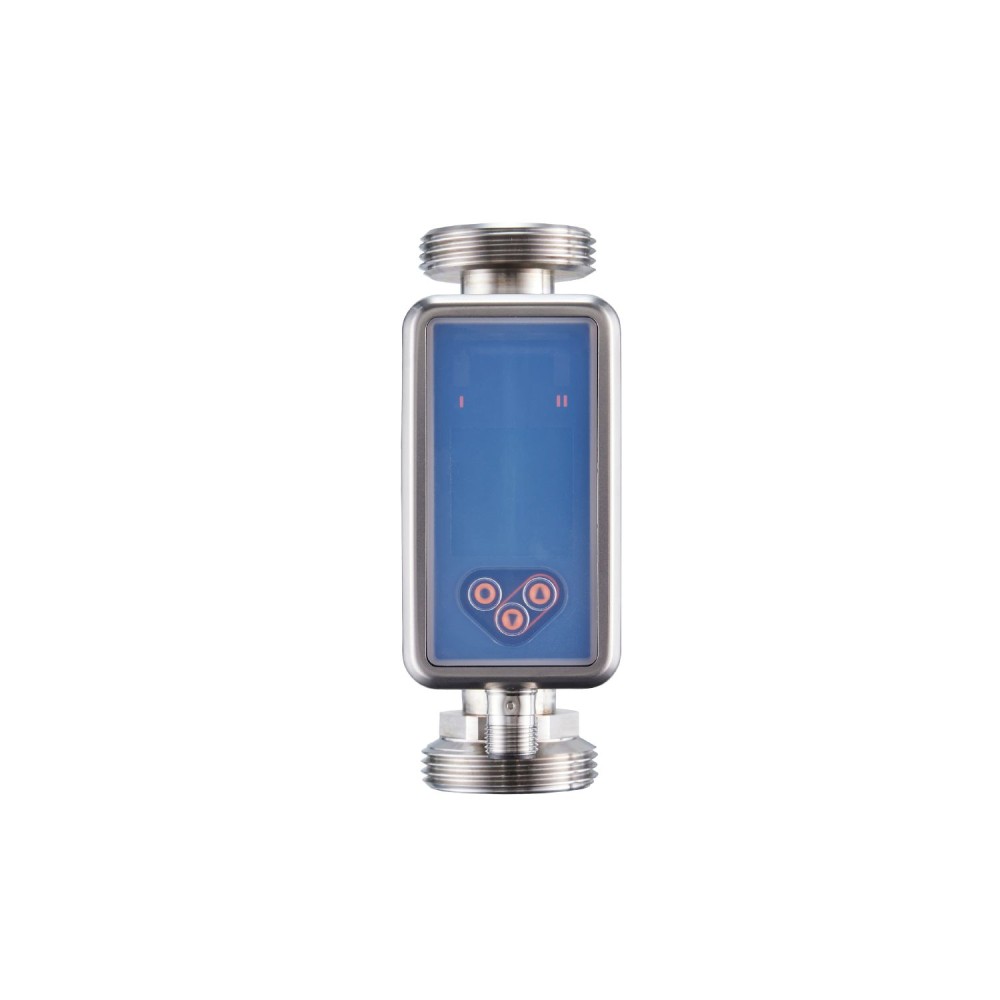

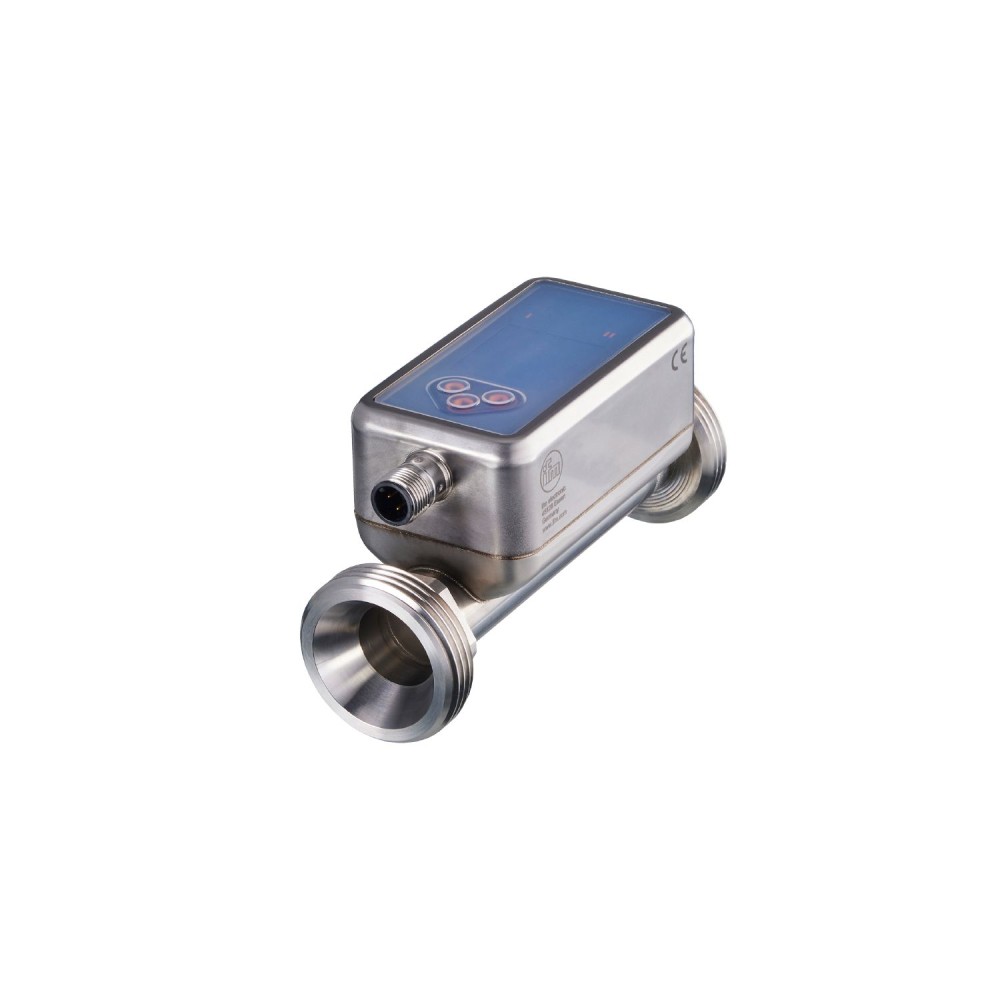

Ультразвуковой расходомер IFM SUR54XFBFRKG/US SU9031

Код товара: 193957

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

Код производителяSU9031

АртикулSU9031

Код производителяSUR54XFBFRKG/US

Все характеристики

IFM SU9031 дополнительные характеристики

Описание

Общие сведения и принцип действия

Ультразвуковой расходомер IFM SUR54XFBFRKG/US (артикул SU9031) предназначен для высокоточного и бесконтактного измерения расхода различных жидкостей в промышленных трубопроводах, включая сверхчистую воду, обычную воду, гликолевые растворы (до 35%) и масла с различной вязкостью (7... 68 мм²/с при 40 °C).
Принцип действия основан на ультразвуковой технологии, что обеспечивает отсутствие движущихся механических частей, минимизирует потерю давления и гарантирует высокую устойчивость к износу и загрязнениям. Измерительная труба изготовлена из нержавеющей стали (316L/1. 4404), что критически важно для совместимости с агрессивными и чистыми средами.

Ключевые технические характеристики и преимущества

Для выбора и внедрения в промышленные системы контроля расхода критически важны следующие параметры:

Технологическое соединение и Диапазон измерения:Прибор оснащен резьбовым соединением G 1 1/4 (наружная резьба DN32) и обеспечивает измерение расхода в диапазоне от 1 до 275 л/мин. Это определяет прямое подключение в магистрали соответствующего диаметра и способность работать с высокими значениями потока. Номинальное давление составляет 100 бар (10 МПа), что позволяет использовать расходомер в системах с высоким рабочим давлением.
Точность и Повторяемость:Высокая точность для водных сред составляет ±(1, 0 % MW + 0, 5 % MEW), где MW — измеренное значение, а MEW — конечное значение диапазона измерения. Повторяемость прибора составляет ± 0, 2 % MEW, что является критическим фактором для обеспечения стабильности и воспроизводимости технологических процессов.
Интерфейс связи IO-Link и универсальные выходы:Наличие цифрового интерфейса IO-Link (Ревизия 1. 1. 3, тип COM2) обеспечивает интеграцию в современные системы автоматизации с возможностью передачи не только данных расхода и температуры, но и расширенной диагностики. Дополнительно предусмотрены аналоговый выход 4... 20 мА и два программируемых коммутационных выхода, которые могут работать в режиме коммутации, импульсного или частотного сигнала.

Преимущества для эксплуатации

Высокая химическая стойкость:Применение нержавеющей стали (316L/1. 4404) для корпуса и смачиваемых частей обеспечивает долгий срок службы и совместимость с широким спектром промышленных жидкостей, включая высокочистые среды.
Комплексное измерение и диагностика:Устройство измеряет не только расход, но и температуру среды (диапазон -20... 100 °C), а также выполняет диагностические функции, такие как определение направления потока и мониторинг качества сигнала.
Удобство настройки и контроля:Встроенный цветной TFT-дисплей (1, 44 дюйма) позволяет оперативно просматривать текущие значения расхода и температуры, а также статус работы и диагностики.

Сводка технических данных

Рабочее напряжение:18... 32 В постоянного тока (SELV/PELV)
Потребляемый ток:< 75 мА
Макс. нагрузка аналогового выхода:500 Ом
Общее количество выходов:2 (коммутационные/импульсные/частотные)
Степень защиты:IP 67
Температура окружающей среды:-20... 60 °C
Материалы смачиваемых частей:Трубная секция: нержавеющая сталь (316L/1. 4404)
Характеристики поверхности смачиваемых деталей:Ra < 1.25 µm
Мин. разрывное давление:150 бар (15 МПа)

Характеристики Ультразвуковой расходомер IFM SUR54XFBFRKG/US SU9031

Основные характеристики

MTTF[лет]	160
Аналоговая конечная точка	4...100 °C39.2...212 °F
Аналоговая начальная точка	-20...76 °C-4...168.8 °F
Аналоговые данные процесса	3
Аналоговый выход	4...20 мА
Артикул	SU9031
Вес	608.1
Время задержки включения [с]	5
Время отклика	<, 0.25, (dAP = 0, T09) мс
Входы	сброс счетчика
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, импульсный сигнал, аналоговый сигнал, IO-Link, частотный сигнал, диагностический сигнал, коммутационный сигнал сумматора
Габариты	130 x 48 x 69.5 мм
Данные процесса IOLink (циклические)	Функция Длина бита Сумматор32Мониторинг расхода32Мониторинг температуры32Статус4Выход 11Выход 21
Диагностические функции	определение направления потока, качество сигнала
Диапазон измерения	-20...100 °C-4...212 °F
Диапазон отображения	-44...124 °C-47.2...255.2 °F
Динамический отклик T05 / T09[с]	5,7 / 86
Директива по оборудованию, работающему под давлением	может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Дисплейный блок	л/мин, л/ч, м³/ч, м/с, галлонов в минуту, галлонов в час, фут/с, унций в минуту
Длина импульса[с]	0.002...2
Замечания	MW = измеренное значение MEW = конечное значение диапазона измерения импульсный и суммарный сигнал доступны только для одного из двух выходов показания точности соблюдаются во всей области применения
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...5
Значение пульса	0.02...99990000 l, 0.026...26414563.515 gal
Импульсный выход	расходомер
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	SUR54XFBFRKG/US
Количество в упаковке	1 шт.
Конечная точка частоты, FEP	4...100 °C39.2...212 °F
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	Корпус: нержавеющая сталь (316L/1.4404), Дисплей: PFA, Уплотнение дисплея: FKM, Разъём: PBT
Материалы (смачиваемые части)	Трубная секция: нержавеющая сталь (316L/1.4404), Уплотнение технологического соединения: армированное волокно NBR, плоское уплотнение.
Мин. время цикла процесса [мс]	9.6
Мин. разрывное давление	150 бар 15 МПа
Начальная точка частоты, FSP	-20...76 °C4...168.8 °F
Номинальное давление	100 бар10 МПа
Общее количество выходов	2
Одобрение UL	Одобрение UL № I034
Отображать	Цветной дисплей 1,44&, quot, , 128 x 128 пикселей. Функция переключения. 2 светодиода, жёлтые. Диагностика. 1 светодиод, трёхцветный.
Отсечка низкого расхода LFC	1...13.8 l/min0.06...0.825 m³/h16...218 gph0.26...3.63 gpm
Повторяемость	± 0,2 % MEW
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault1761
Поставляемые товары	Плоский уплотнитель 2, вставка Centellenpackage
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 75
Примечание о СМИ	водные среды: для сред с содержанием присадок &, gt, 10 % повторяемость является единственным доступным значением, маловязкие масла с вязкостью: 7...40 мм²/с (40 °C), высоковязкие масла с вязкостью: 30...68 мм²/с (40 °C).
Принцип измерения	ультразвуковой
Профили	Передача больших двоичных объектов (BLOB) — Идентификация и диагностика
Рабочее напряжение[В]	18...32 постоянного тока, (два SELV/PELV)
Разрешение	0.1 °C0.1 °F
Ревизия IOLink	1.1.3
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Сопротивление вакууму [мбар]	-1000
Специальная особенность	Позолоченные контакты
Средняя температура	-20...100 °C-4...212 °F
стандарт SDCI	IEC 61131-9: 2013-07
Температура окружающей среды[°C]	-20...60
Температура хранения[°C]	-25...80
Температурный коэффициент [% от диапазона / 10 К]	0,2
Технологическое соединение	резьбовое соединение G 1 1/4 наружная резьба DN32
Тип защиты от короткого замыкания	импульсный
Тип крепления	Длина входной трубы 5xDN, длина выходной трубы 1xDN
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	-20...99.6 °C-4...211.2 °F
Точность (в диапазоне измерений)	гликолевые растворы (35%)±(5,0 % MW + 0,5 % MEW)высоковязкие масла с вязкостью 46 мм2/с (40°C)±(5,0 % MW + 0,5 % MEW)низковязкие масла с вязкостью 10 мм2/с (40°C)±(5,0 % MW + 0,5 % MEW)вода±(1,0 % MW + 0,5 % MEW)
Точность[К]	± 2,5 (Q >, 5 % MEW)
Требуемый тип главного порта	А
Ударопрочность	DIN IEC 68-2-2720 g (11ms)
Уставка SP	-19.6...100 °C-3.2...212 °F
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000Hz)
Характеристики поверхности Ra/Rz смачиваемых деталей	Ra <, 1.25 µm
Частота в конечной точке FRP[Гц]	1...10000
Частота переключения постоянного тока [Гц]	0...10000
Электрическое проектирование	ПНП/НПН
ЭМС	DIN 61326-1:2021
