Ультразвуковой расходомер IFM SUR54XFBFRKG/US SU9030

Код товара: 193956

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

Код производителяSU9030

АртикулSU9030

Код производителяSUR54XFBFRKG/US

Все характеристики

IFM SU9030 дополнительные характеристики

Описание

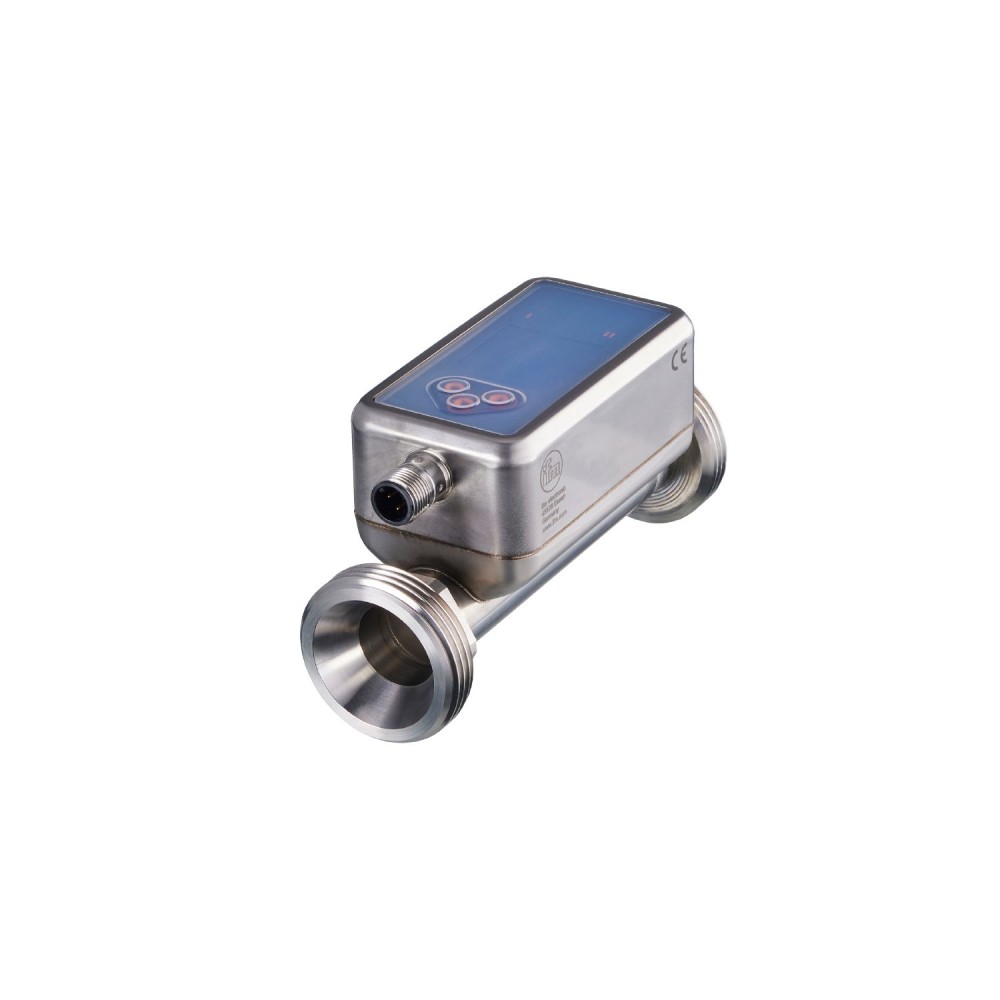

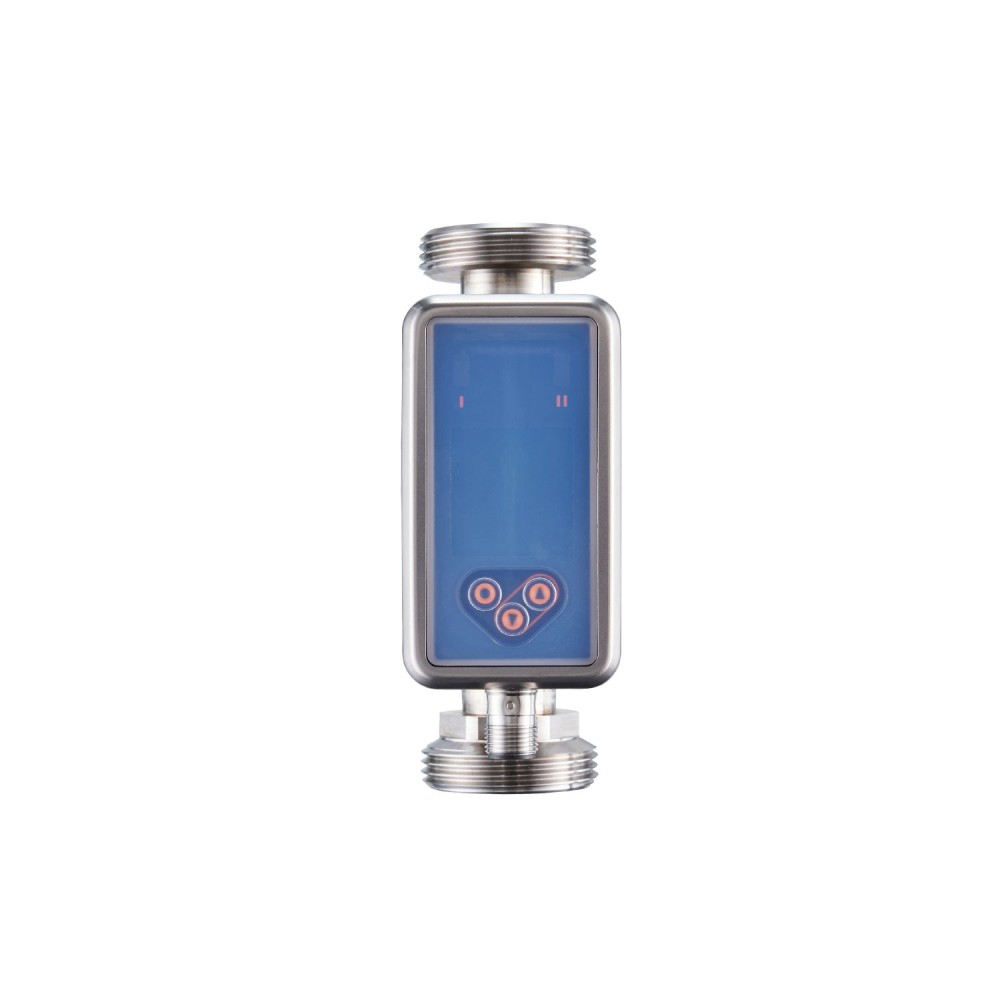

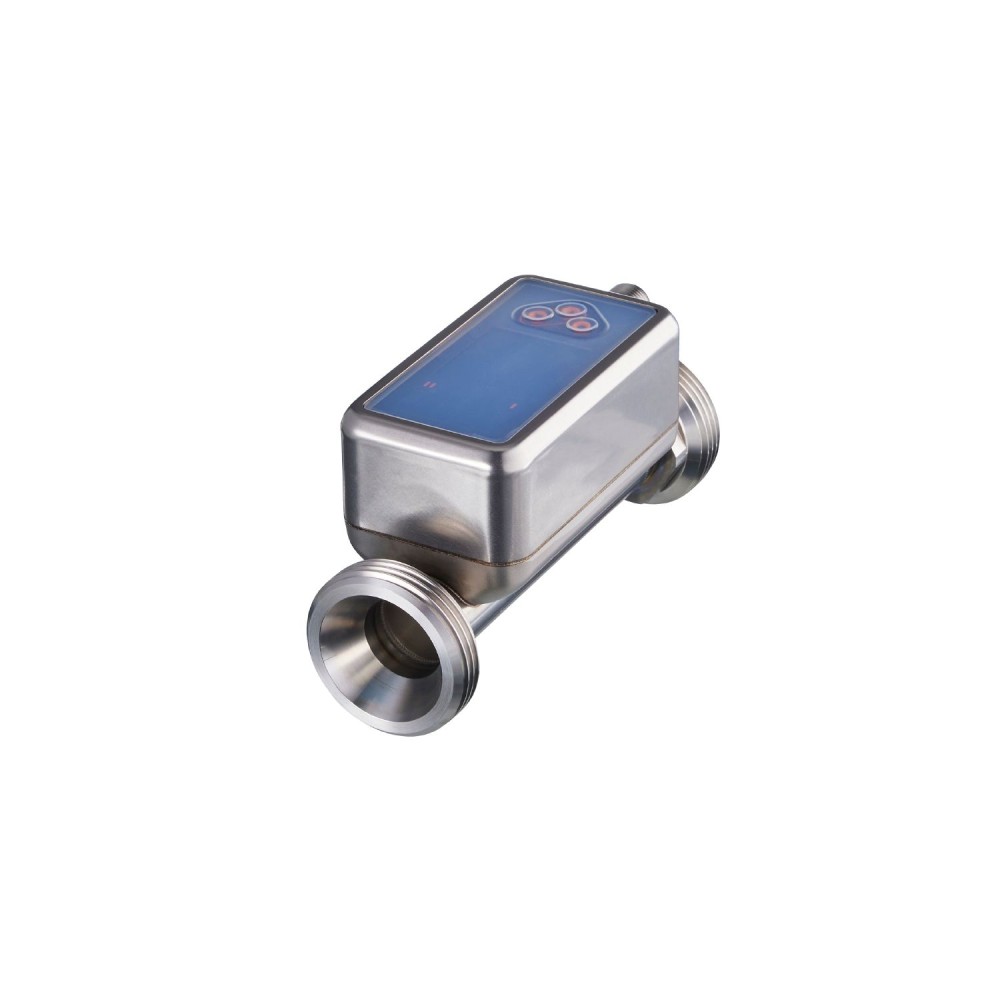

Ультразвуковой расходомер IFM SU9030 (SUR54XFBFRKG/US)

Расходомер IFM SU9030 – это высокоточный ультразвуковой прибор, предназначенный для измерения расхода жидкости в промышленных трубопроводах. Использование ультразвукового принципа измерения в потоке обеспечивает высокую устойчивость к воздействию среды и исключает влияние толщины стенок и материалов труб на точность показаний. Датчик ориентирован на применение в системах, где требуется надежный мониторинг расхода воды, сверхчистой воды, гликолевых растворов и масел.

Ключевые технические характеристики и практическое значение

Выбраны 4 наиболее критичных параметра для принятия решения о покупке:

Принцип измерения: Ультразвуковой в потоке.
Практическое значение: Измерение осуществляется бесконтактным методом, что гарантирует отсутствие износа, минимальные потери давления и высокую устойчивость к агрессивным или сверхчистым средам. Прочный измерительный участок из нержавеющей стали без внутренних компонентов обеспечивает максимальную надежность.
Диапазон измерения и Точность: 1... 275 л/мин.
Практическое значение: Широкий диапазон позволяет применять прибор как для мониторинга низких, так и для контроля высоких расходов. Точность для воды составляет ±(1, 0 % MW + 0, 5 % MEW), что критично для задач точного учета и дозирования.
Номинальное давление: 100 бар (10 МПа).
Практическое значение: Высокий предел номинального давления обеспечивает возможность применения расходомера в высоконапорных промышленных системах. Конструкция из нержавеющей стали (316L/1. 4404) и технологическое соединение G 1 1/4 наружная резьба DN32 гарантируют прочность.
Выходные сигналы и Интерфейс: IO-Link, Аналоговый (4... 20 мА), Коммутационный/Импульсный.
Практическое значение: Наличие многофункциональных выходов обеспечивает универсальность интеграции в любые современные системы управления. Интерфейс IO-Link позволяет передавать дополнительные диагностические данные и упрощает параметризацию.

Основные преимущества

Данный расходомер обладает следующими ключевыми преимуществами, связанными с его техническими особенностями:

Высокая химическая совместимость:Смачиваемые части выполнены из нержавеющей стали (316L/1. 4404), что делает его пригодным для широкого спектра промышленных жидкостей, включая агрессивные среды, масла и сверхчистую воду.
Надежность и долговечность:Корпус с классом защиты IP 67 и цельнометаллический измерительный участок без движущихся частей обеспечивают долгий срок службы (MTTF: 160 лет) и устойчивость к вибрациям (DIN IEC 68-2-6) и ударам (DIN IEC 68-2-27).
Многофункциональность:Один прибор обеспечивает измерение расхода, суммирование потребленного объема и мониторинг температуры среды. Цветной дисплей с возможностью отображения в 4 единицах (л/мин, л/ч, м³/ч, м/с) упрощает локальный контроль.

Характеристики Ультразвуковой расходомер IFM SUR54XFBFRKG/US SU9030

Основные характеристики

MTTF[лет]	160
Аналоговая конечная точка	-220...275 l/min-13200...16500 l/h-11.185...13.981 m/s-13.2...16.5 m³/h
Аналоговая начальная точка	-275...220 l/min-16500...13200 l/h-13.981...11.185 m/s-16.5...13.2 m³/h
Аналоговые данные процесса	3
Аналоговый выход	4...20 мА
Артикул	SU9030
Вес	607.55
Время задержки включения [с]	5
Время отклика	<, 0.25, (dAP = 0, T09) мс
Входы	сброс счетчика
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, импульсный сигнал, аналоговый сигнал, IO-Link, частотный сигнал, диагностический сигнал, коммутационный сигнал сумматора
Габариты	130 x 48 x 69.5 мм
Данные процесса IOLink (циклические)	Функция Длина бита Сумматор32Мониторинг расхода32Мониторинг температуры32Статус4Выход 11Выход 21
Диагностические функции	определение направления потока, качество сигнала
Диапазон измерения	1...275 l/min60...16500 l/h0.051...13.981 m/s0.06...16.5 m³/h
Диапазон отображения	-330...330 l/min-19800...19800 l/h-16.777...16.777 m/s-19.8...19.8 m³/h
Динамический отклик T05 / T09[с]	5,7 / 86
Директива по оборудованию, работающему под давлением	может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Дисплейный блок	л/мин, л/ч, м³/ч, м/с
Длина импульса[с]	0.002...2
Заданное значение SP[°C]	-19.6...100
Замечания	MW = измеренное значение MEW = конечное значение диапазона измерения импульсный и суммарный сигнал доступны только для одного из двух выходов показания точности соблюдаются во всей области применения
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...5
Значение пульса	0.02...99990000 I
Импульсный выход	расходомер
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	SUR54XFBFRKG/US
Количество в упаковке	1 шт.
Конечная точка частоты, FEP	55.2...275 l/min3310...16500 l/h2.805...13.981 m/s3.31...16.5 m³/h
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	Корпус: нержавеющая сталь (316L/1.4404), Дисплей: PFA, Уплотнение дисплея: FKM, Разъём: PBT
Материалы (смачиваемые части)	Трубная секция: нержавеющая сталь (316L/1.4404), Уплотнение технологического соединения: армированное волокно NBR, плоское уплотнение.
Мин. время цикла процесса [мс]	9.6
Мин. разрывное давление	150 бар 15 МПа
Начальная точка аналогового сигнала [°C]	-20...76
Начальная точка частоты, FSP[°C]	-20...76
Номинальное давление	100 бар10 МПа
Общее количество выходов	2
Одобрение UL	Одобрение UL № I034
Отображать	Цветной дисплей 1,44&, quot, , 128 x 128 пикселей. Функция переключения. 2 светодиода, жёлтые. Диагностика. 1 светодиод, трёхцветный.
Отсечка низкого расхода LFC	1...13.8 l/min60...825 l/h0.051...0.699 m/s0.06...0.825 m³/h
Повторяемость	± 0,2 % MEW
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault1760
Поставляемые товары	Плоский уплотнитель 2, вставка Centellenpackage
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 75
Примечание о СМИ	водные среды: для сред с содержанием присадок &, gt, 10 % повторяемость является единственным доступным значением, маловязкие масла с вязкостью: 7...40 мм²/с (40 °C), высоковязкие масла с вязкостью: 30...68 мм²/с (40 °C).
Принцип измерения	ультразвуковой
Профили	Передача больших двоичных объектов (BLOB) — Идентификация и диагностика
Рабочее напряжение[В]	18...32 постоянного тока, (два SELV/PELV)
Разрешение	0.1 l/min1 l/h0.001 m/s0.001 m³/h
Разрешение [°C]	0.1
Ревизия IOLink	1.1.3
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Сопротивление вакууму [мбар]	-1000
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-20...100
стандарт SDCI	IEC 61131-9: 2013-07
Температура окружающей среды[°C]	-20...60
Температура хранения[°C]	-25...80
Температурный коэффициент [% от диапазона / 10 К]	0,2
Технологическое соединение	резьбовое соединение G 1 1/4 наружная резьба DN32
Тип защиты от короткого замыкания	импульсный
Тип крепления	Длина входной трубы 5xDN, длина выходной трубы 1xDN
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	1.1...273.6 l/min65...16414 l/h0.055...13.908 m/s0.065...16.414 m³/h
Точность (в диапазоне измерений)	гликолевые растворы (35%)±(5,0 % MW + 0,5 % MEW)высоковязкие масла с вязкостью 46 мм2/с (40°C)±(5,0 % MW + 0,5 % MEW)низковязкие масла с вязкостью 10 мм2/с (40°C)±(5,0 % MW + 0,5 % MEW)вода±(1,0 % MW + 0,5 % MEW)
Точность[К]	± 2,5 (Q >, 5 % MEW)
Требуемый тип главного порта	А
Ударопрочность	DIN IEC 68-2-2720 g (11ms)
Уставка SP	2.5...275 l/min151...16500 l/h0.128...13.981 m/s0.151...16.5 m³/h
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000Hz)
Характеристики поверхности Ra/Rz смачиваемых деталей	Ra <, 1.25 µm
Частота в конечной точке FRP[Гц]	1...10000
Частота переключения постоянного тока [Гц]	0...10000
Электрическое проектирование	ПНП/НПН
ЭМС	DIN 61326-1:2021
