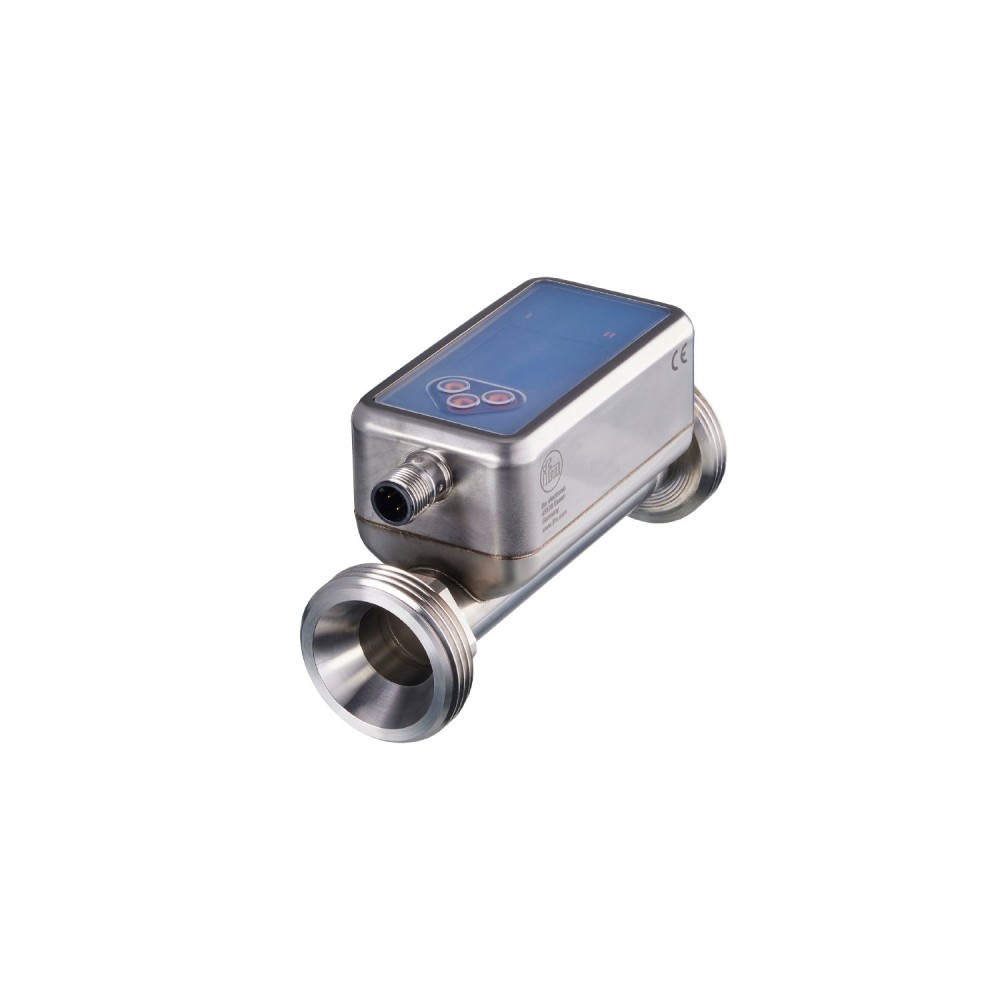

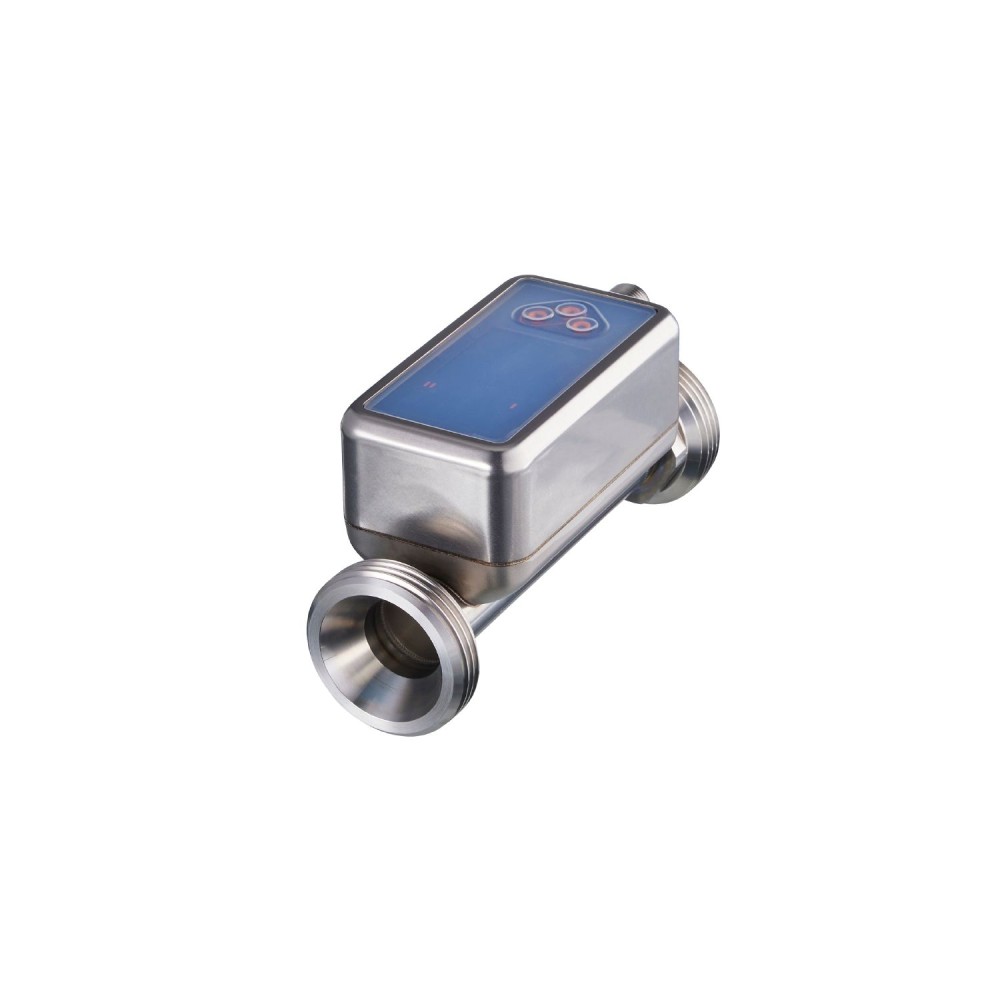

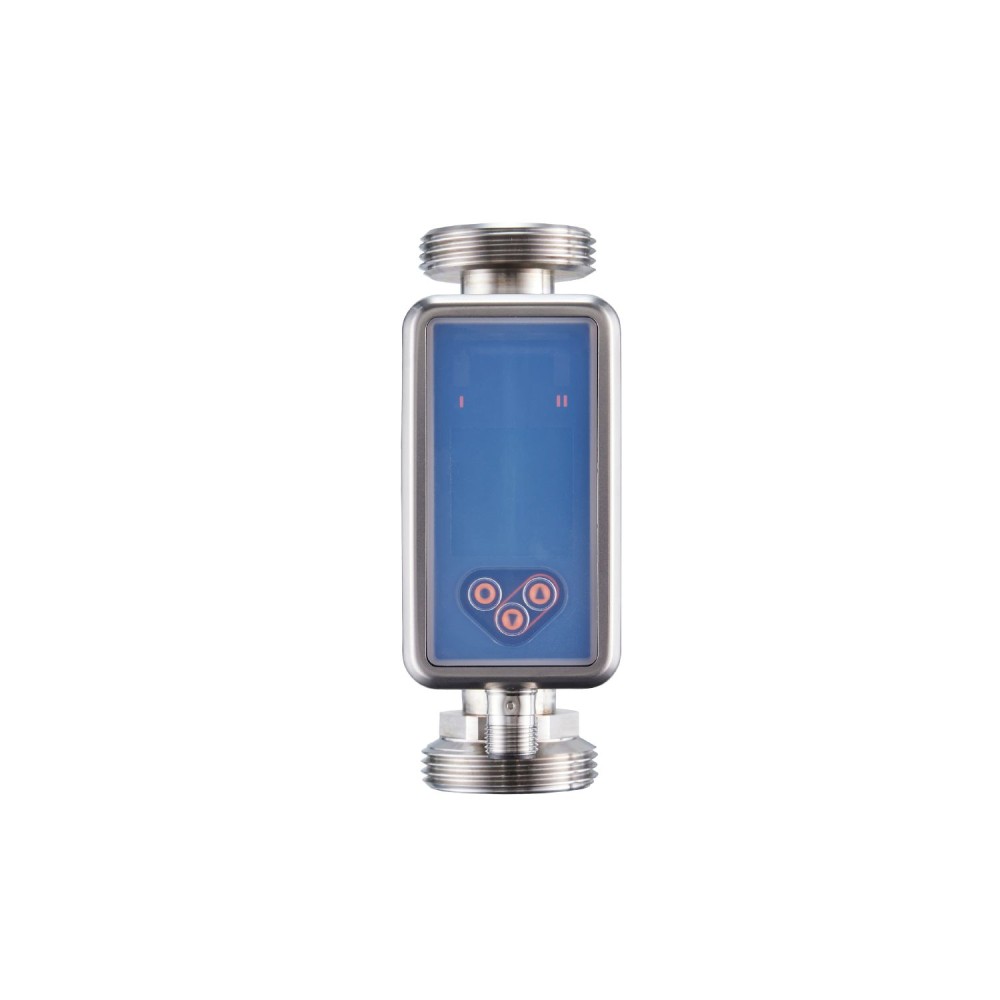

Ультразвуковой расходомер IFM SUR54XXBFRKG/US SU9021

Код товара: 193955

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулSU9021

Код производителяSUR54XXBFRKG/US

Все характеристики

IFM SU9021 дополнительные характеристики

Описание

Точное измерение расхода сверхчистой воды и воды. Прочная измерительная труба из нержавеющей стали без компонентов обеспечивает высокую устойчивость к воздействию среды и постоянную защиту от проникновения. Высокоточный процесс измерения в потоке исключает влияние различной толщины стенок и материалов труб. Светодиод рабочего состояния сигнализирует о состоянии датчика и позволяет сделать выводы о качестве процесса.

Характеристики Ультразвуковой расходомер IFM SUR54XXBFRKG/US SU9021

Основные характеристики

MTTF[лет]	160
Аналоговая конечная точка	4...100 °C39.2...212 °F
Аналоговая конечная точка AEP	-220...275 l/min-13.2...16.5 m³/h-3487...4359 gph-58.12...72.65 gpm
Аналоговая начальная точка	-20...76 °C-4...168.8 °F
Аналоговая начальная точка ASP	-275...220 l/min-16.5...13.2 m³/h-4359...3487 gph-72.65...58.12 gpm
Аналоговые данные процесса	3
Аналоговый токовый выход [мА]	4...20
Артикул	SU9021
Вес[г]	620.4
Время задержки включения [с]	5
Время отклика[с]	<, 0.25, (dAP = 0, T09)
Входы	сброс счетчика
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, импульсный сигнал, аналоговый сигнал, IO-Link, частотный сигнал, диагностический сигнал, коммутационный сигнал сумматора
Данные процесса IO-Link (циклические)	Функция Длина бита Сумматор32Мониторинг расхода32Мониторинг температуры32Статус4Выход 11Выход 21
Двоичные данные процесса	2
Диагностические функции	определение направления потока, качество сигнала
Диапазон измерения	-20...100 °C-4...212 °F
Диапазон отображения	-44...124 °C-47.2...255.2 °F
Динамический отклик T05 / T09[с]	5,7 / 86
Директива по оборудованию, работающему под давлением	может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Длина импульса[с]	0.002...2
Жилье	прямоугольный
Замечания	MW = измеренное значение MEW = конечное значение диапазона измерения импульсный и суммарный сигнал доступны только для одного из двух выходов показания точности соблюдаются во всей области применения
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...5
Значение пульса	0.02...99990000 l, 0.026...26414563.515 gal
Импульсный выход	расходомер
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	SUR54XXBFRKG/US
Количество в упаковке	1 шт.
Конечная точка частоты, FEP	4...100 °C39.2...212 °F
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	Корпус: нержавеющая сталь (316L/1.4404), Дисплей: PFA, Уплотнение дисплея: FKM, Разъём: PBT
Материалы (смачиваемые части)	Трубная секция: нержавеющая сталь (316L/1.4404), Уплотнение технологического соединения: армированное волокно NBR, плоское уплотнение.
Мин. время цикла процесса [мс]	9.6
Мин. разрывное давление	150 бар 15 МПа
Начальная точка частоты, FSP	-20...76 °C4...168.8 °F
Номинальное давление	100 бар10 МПа
Общее количество выходов	2
Одобрение CPA	номер модели 003USкласс точности1,5
Одобрение UL	Одобрение UL № I034
Отображать	Цветной дисплей 1,44&, quot, , 128 x 128 пикселей. Функция переключения. 2 светодиода, жёлтые. Диагностика. 1 светодиод, трёхцветный.
Отсечка низкого расхода LFC	1...13.8 l/min0.06...0.825 m³/h16...218 gph0.26...3.63 gpm
Повторяемость	± 0,2 % MEW
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault1638
Поставляемые товары	Плоский уплотнитель 2, вставка Centellenpackage
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 75
Примечание о СМИ	водные среды: для сред с добавками &, gt, 10 % повторяемость является единственным доступным значением
Принцип измерения	ультразвуковой
Профили	Передача больших двоичных объектов (BLOB) — Идентификация и диагностика
Рабочее напряжение[В]	18...32 постоянного тока, (два SELV/PELV)
Размеры[мм]	130 x 48 x 69.5
Разрешение	0.1 °C0.1 °F
Ревизия IO-Link	1.1.3
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
СМИ	сверхчистая вода, вода, водные среды
Сопротивление вакууму [мбар]	-1000
Специальная особенность	Позолоченные контакты
Средняя температура	-20...100 °C-4...212 °F
стандарт SDCI	IEC 61131-9: 2013-07
Температура окружающей среды[°C]	-20...60
Температура хранения[°C]	-25...80
Температурный коэффициент [% от диапазона / 10 К]	0,2
Технологическое соединение	резьбовое соединение G 1 1/4 наружная резьба DN32
Тип защиты от короткого замыкания	импульсный
Тип крепления	Длина входной трубы 5xDN, длина выходной трубы 1xDN
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	-20...99.6 °C-4...211.2 °F
Точность (в диапазоне измерений)	± (1,0 % MW + 0,5 % MEW)
Точность[К]	± 2,5 (Q >, 5 % MEW)
Требуемый тип главного порта	А
Ударопрочность	DIN IEC 68-2-2720 g (11ms)
Уставка SP	-19.6...100 °C-3.2...212 °F
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000Hz)
Характеристики поверхности Ra/Rz смачиваемых деталей	Ra <, 1.25 µm
Частота в конечной точке FRP[Гц]	1...10000
Частота переключения постоянного тока [Гц]	0...10000
Электрическое проектирование	ПНП/НПН
ЭМС	DIN 61326-1:2021
