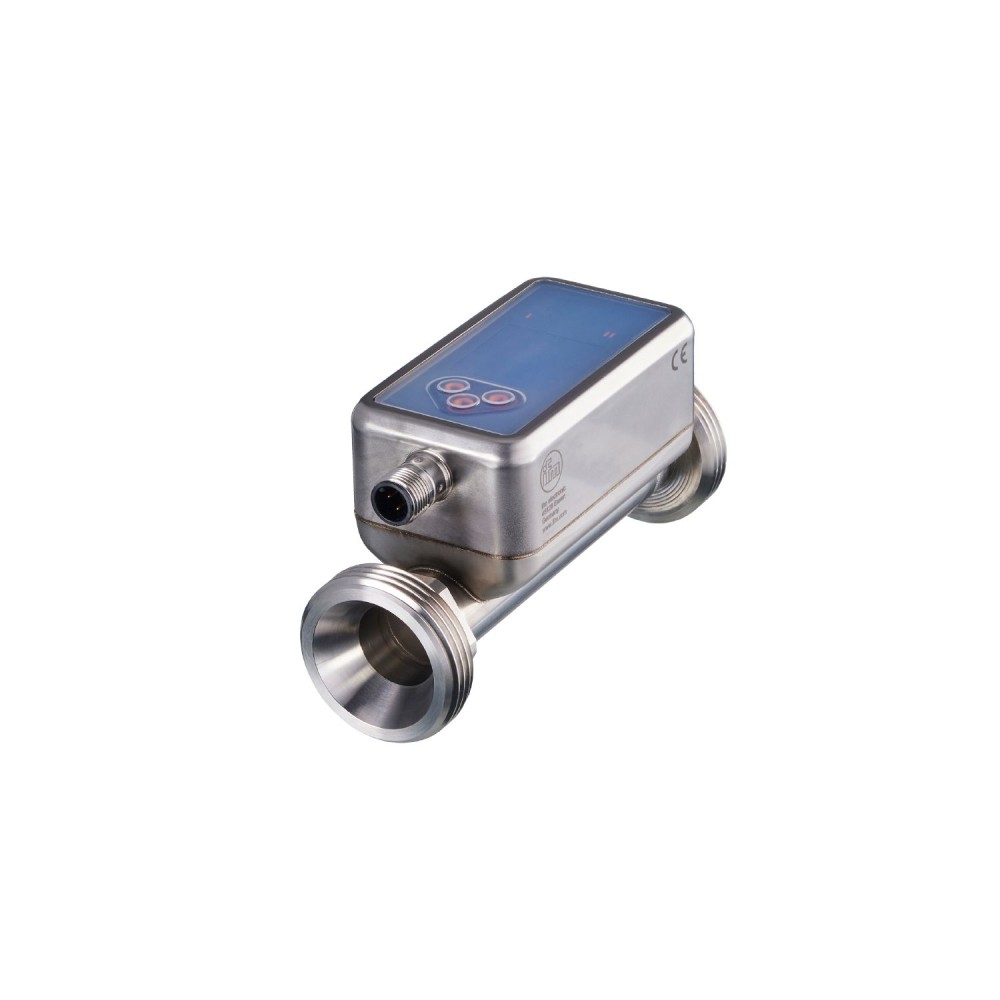

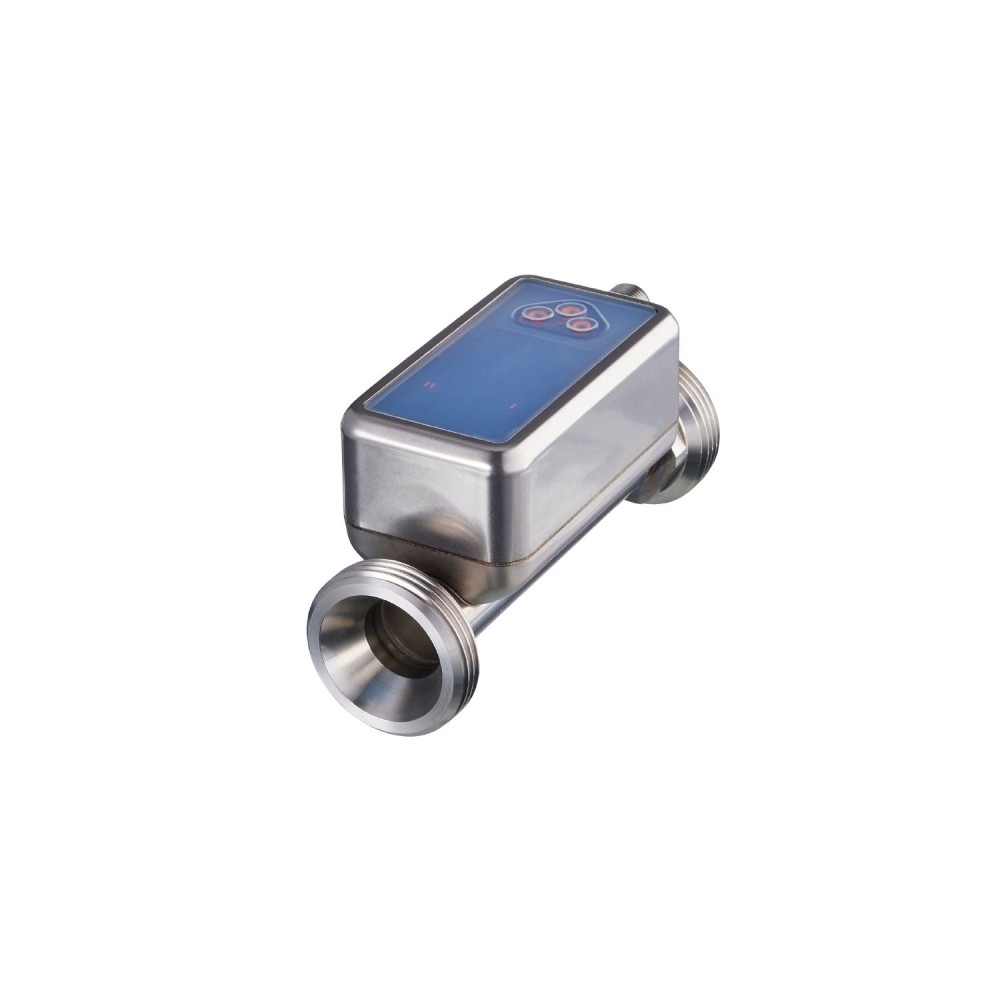

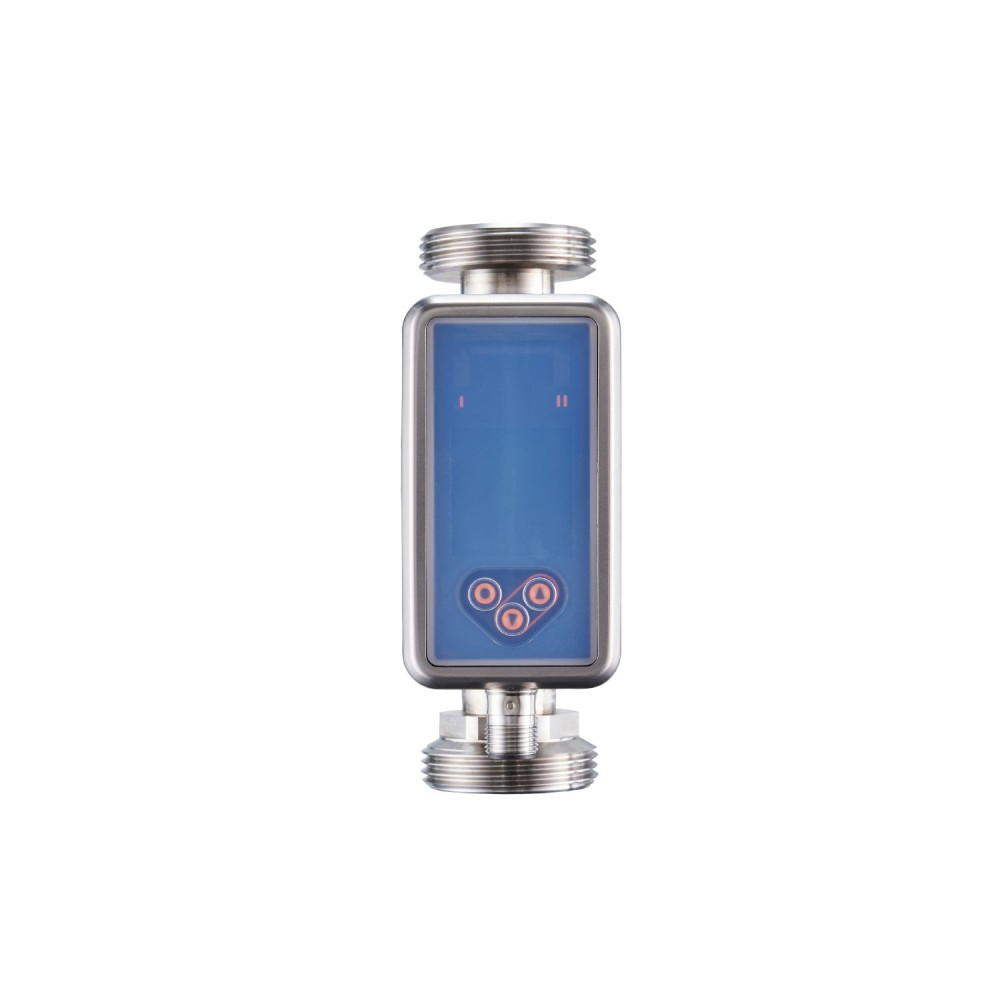

Ультразвуковой расходомер IFM SUR54XXBFRKG/US SU9020

Код товара: 193954

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

Код производителяSU9020

АртикулSU9020

Код производителяSUR54XXBFRKG/US

Все характеристики

IFM SU9020 дополнительные характеристики

Описание

Ультразвуковой расходомер IFM SUR54XXBFRKG/US (артикул SU9020) предназначен для высокоточного измерения расхода сверхчистой воды и обычной воды в промышленных системах. Прибор основан на ультразвуковом принципе измерения в потоке, что обеспечивает надежность результатов и исключает влияние различной толщины стенок и материалов труб.

Ключевые технические характеристики и преимущества

Расходомер SU9020 является частью серии SU, разработанной для широкого спектра промышленных применений с упором на надежность и интеграцию данных через IO-Link.

Основные рабочие параметры

1. Диапазон измерения и Точность:

Диапазон измерения составляет 1... 275 l/min. Этот широкий диапазон расхода в сочетании с высокой повторяемостью (± 0, 2 % MEW) и точностью (± (1, 0 % MW + 0, 5 % MEW)) делает его пригодным для точного мониторинга как малых, так и значительных потоков в технологических процессах.

2. Конструкция и Материалы:

Прочная измерительная труба без компонентов выполнена из нержавеющей стали (316L/1. 4404). Использование данного материала обеспечивает высокую устойчивость к воздействию среды, что критически важно при работе со сверхчистой водой и другими водными средами.
Номинальное давление составляет 100 бар (10 МПа). Высокое значение номинального давления позволяет использовать расходомер в промышленных трубопроводах с высокими рабочими параметрами, гарантируя безопасность и долговечность.

3. Коммуникационные возможности:

Прибор оснащен современным интерфейсом связи IO-Link (ревизия 1. 1. 3), что обеспечивает быструю и стандартизированную интеграцию в автоматизированные системы управления, позволяя передавать не только данные о расходе и температуре, но и диагностическую информацию.
В дополнение к IO-Link доступны многофункциональные выходы: аналоговый сигнал (4... 20 мА), коммутационный, импульсный и частотный сигналы. Такая универсальность упрощает подключение к устаревшему и современному управляющему оборудованию.

Преимущества для промышленного применения

Высокая устойчивость к среде:Измерительная труба из нержавеющей стали 316L без внутренних компонентов исключает загрязнение среды, что является обязательным требованием для работы со сверхчистой водой.
Многофункциональный вывод данных:Одновременная поддержка IO-Link, аналогового и импульсного выходов обеспечивает гибкость в организации систем мониторинга и учета расхода.
Простота контроля состояния:Встроенный цветной дисплей 1, 44" с разрешением 128 x 128 пикселей и трехцветный диагностический светодиод позволяют оперативно отслеживать состояние датчика и качество процесса непосредственно на месте установки.

Дополнительные технические характеристики

Технологическое соединение:резьбовое соединение G 1 1/4 наружная резьба DN32.
Рабочее напряжение:18... 32 В постоянного тока.
Степень защиты:IP 67 (защита от пыли и временного погружения в воду).
Средняя температура:от -20 °C до 100 °C.

Характеристики Ультразвуковой расходомер IFM SUR54XXBFRKG/US SU9020

Основные характеристики

MTTF[лет]	160
Аналоговая конечная точка	-220...275 l/min-13200...16500 l/h-11.185...13.981 m/s-13.2...16.5 m³/h
Аналоговая начальная точка	-275...220 l/min-16500...13200 l/h-13.981...11.185 m/s-16.5...13.2 m³/h
Аналоговые данные процесса	3
Аналоговый выход	4...20 мА
Артикул	SU9020
Вес	639.4
Время задержки включения [с]	5
Время отклика	<, 0.25, (dAP = 0, T09) мс
Входы	сброс счетчика
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, импульсный сигнал, аналоговый сигнал, IO-Link, частотный сигнал, диагностический сигнал, коммутационный сигнал сумматора
Габариты	130 x 48 x 69.5 мм
Данные процесса IOLink (циклические)	Функция Длина бита Сумматор32Мониторинг расхода32Мониторинг температуры32Статус4Выход 11Выход 21
Диагностические функции	определение направления потока, качество сигнала
Диапазон измерения	1...275 l/min60...16500 l/h0.051...13.981 m/s0.06...16.5 m³/h
Диапазон отображения	-330...330 l/min-19800...19800 l/h-16.777...16.777 m/s-19.8...19.8 m³/h
Динамический отклик T05 / T09[с]	5,7 / 86
Директива по оборудованию, работающему под давлением	может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Длина импульса[с]	0.002...2
Заданное значение SP[°C]	-19.6...100
Замечания	MW = измеренное значение MEW = конечное значение диапазона измерения импульсный и суммарный сигнал доступны только для одного из двух выходов показания точности соблюдаются во всей области применения
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...5
Значение пульса	0.02...99990000 I
Импульсный выход	расходомер
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	SUR54XXBFRKG/US
Количество в упаковке	1 шт.
Конечная точка частоты, FEP	55.2...275 l/min3310...16500 l/h2.805...13.981 m/s3.31...16.5 m³/h
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	Корпус: нержавеющая сталь (316L/1.4404), Дисплей: PFA, Уплотнение дисплея: FKM, Разъём: PBT
Материалы (смачиваемые части)	Трубная секция: нержавеющая сталь (316L/1.4404), Уплотнение технологического соединения: армированное волокно NBR, плоское уплотнение.
Мин. время цикла процесса [мс]	9.6
Мин. разрывное давление	150 бар 15 МПа
Начальная точка аналогового сигнала [°C]	-20...76
Начальная точка частоты, FSP[°C]	-20...76
Номинальное давление	100 бар10 МПа
Общее количество выходов	2
Одобрение CPA	номер модели 003USкласс точности1,5
Одобрение UL	Одобрение UL № I034
Отображать	Цветной дисплей 1,44&, quot, , 128 x 128 пикселей. Функция переключения. 2 светодиода, жёлтые. Диагностика. 1 светодиод, трёхцветный.
Отсечка низкого расхода LFC	1...13.8 l/min60...825 l/h0.051...0.699 m/s0.06...0.825 m³/h
Повторяемость	± 0,2 % MEW
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault1637
Поставляемые товары	Плоский уплотнитель 2, вставка Centellenpackage
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 75
Примечание о СМИ	водные среды: для сред с добавками &, gt, 10 % повторяемость является единственным доступным значением
Принцип измерения	ультразвуковой
Профили	Передача больших двоичных объектов (BLOB) — Идентификация и диагностика
Рабочее напряжение[В]	18...32 постоянного тока, (два SELV/PELV)
Разрешение	0.1 l/min1 l/h0.001 m/s0.001 m³/h
Разрешение [°C]	0.1
Ревизия IOLink	1.1.3
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Сопротивление вакууму [мбар]	-1000
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-20...100
стандарт SDCI	IEC 61131-9: 2013-07
Температура окружающей среды[°C]	-20...60
Температура хранения[°C]	-25...80
Температурный коэффициент [% от диапазона / 10 К]	0,2
Технологическое соединение	резьбовое соединение G 1 1/4 наружная резьба DN32
Тип защиты от короткого замыкания	импульсный
Тип крепления	Длина входной трубы 5xDN, длина выходной трубы 1xDN
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	1.1...273.6 l/min65...16414 l/h0.055...13.908 m/s0.065...16.414 m³/h
Точность (в диапазоне измерений)	± (1,0 % MW + 0,5 % MEW)
Точность[К]	± 2,5 (Q >, 5 % MEW)
Требуемый тип главного порта	А
Ударопрочность	DIN IEC 68-2-2720 g (11ms)
Уставка SP	2.5...275 l/min151...16500 l/h0.128...13.981 m/s0.151...16.5 m³/h
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000Hz)
Характеристики поверхности Ra/Rz смачиваемых деталей	Ra <, 1.25 µm
Частота в конечной точке FRP[Гц]	1...10000
Частота переключения постоянного тока [Гц]	0...10000
Электрическое проектирование	ПНП/НПН
ЭМС	DIN 61326-1:2021
