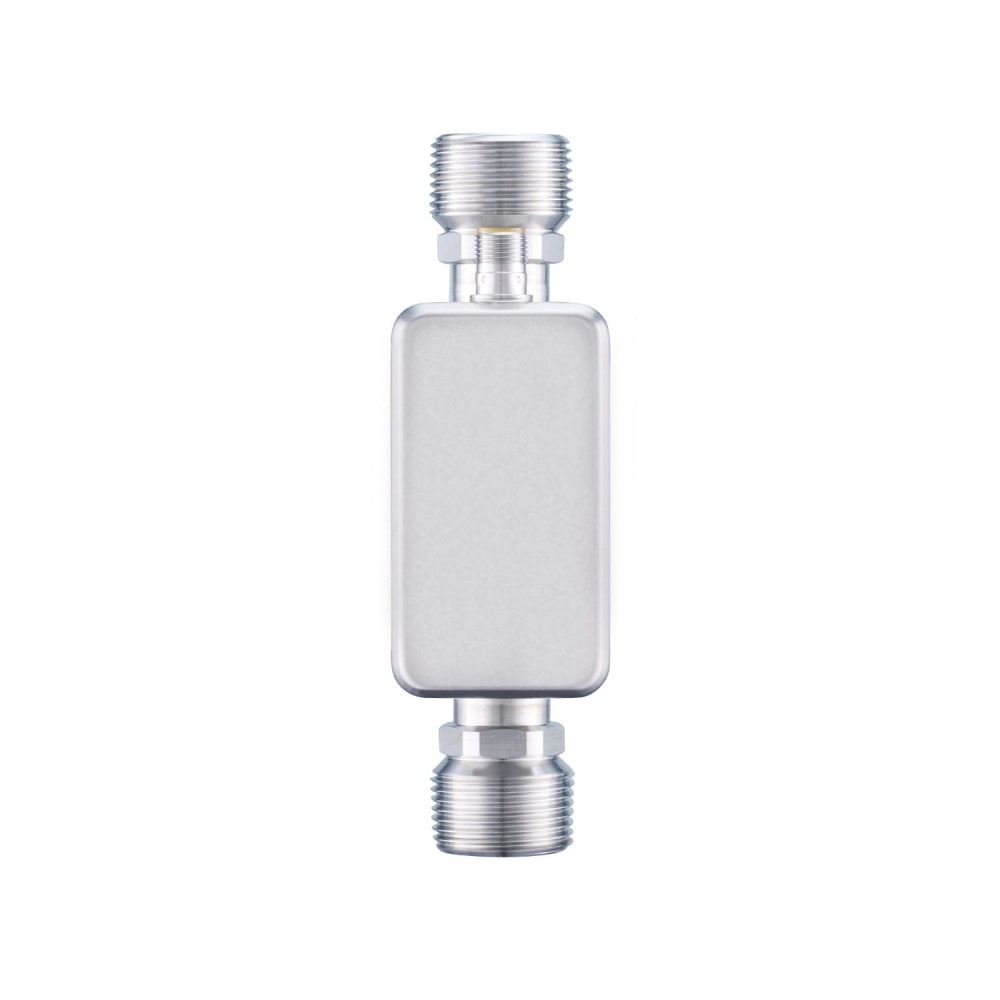

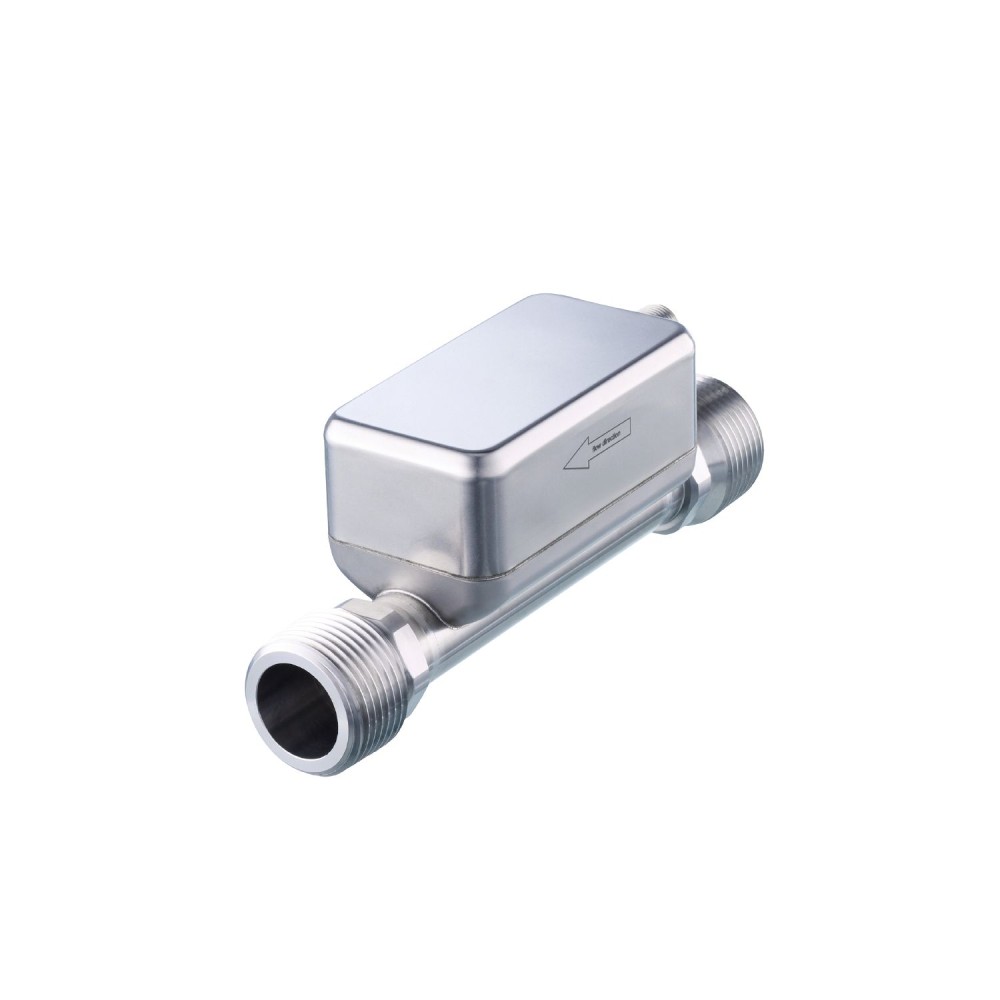

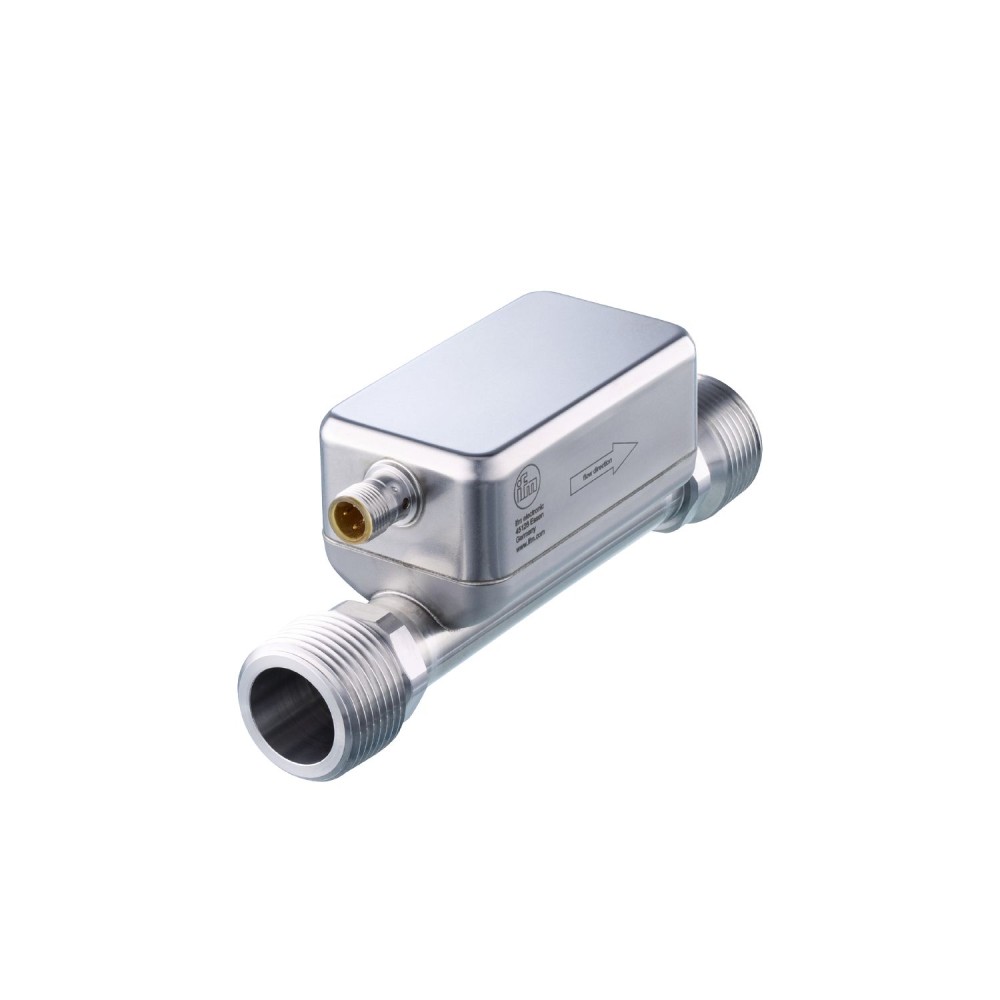

Ультразвуковой расходомер IFM SUN11XJBFRKG/US SU8651

Назначение и принцип действия

Ультразвуковой расходомер IFM SUN11XJBFRKG/US (артикул SU8651) предназначен для высокоточного измерения расхода различных жидкостей, включая сверхчистую воду, обычную воду, гликолевые растворы и масла. Прибор использует ультразвуковой принцип измерения, обеспечивая бесконтактное определение скорости потока, что исключает износ и засорение чувствительных элементов. Благодаря прочной конструкции из нержавеющей стали, расходомер устойчив к воздействию агрессивных сред и механическим нагрузкам, что позволяет применять его в требовательных промышленных и мобильных системах.

Ключевые технические параметры

Для правильного выбора и интеграции расходомера критически важны следующие характеристики:

• Номинальный диаметр и диапазон:Номинальный диаметр подключения составляет DN25 (1“). Это определяет совместимость с трубопроводной системой и область применения прибора.
• Точность измерений:В диапазоне измерений для воды точность составляет ±(1, 0 % MW + 0, 5 % MEW), а повторяемость — ± 0, 2 % MEW (MEW - конечное значение диапазона измерения). Высокая точность и повторяемость критичны для коммерческого учета, точного дозирования и контроля технологических процессов, где требуется минимальная погрешность.
• Материалы и давление:Смачиваемые части, включая трубную секцию, выполнены из нержавеющей стали 316L (1. 4404), что обеспечивает высокую устойчивость к коррозии. Номинальное давление составляет 100 бар (10 МПа), что позволяет использовать расходомер в системах с высоким рабочим давлением.
• Интерфейсы и выходы:Прибор оснащен коммуникационным интерфейсом IO-Link (Ревизия 1. 1. 3) и тремя выходами (2 цифровых, 1 аналоговый). Многофункциональные выходы (коммутационный, импульсный, частотный, аналоговый) и поддержка IO-Link обеспечивают гибкую интеграцию в современные системы автоматизации, передачу данных о расходе, сумматоре и температуре, а также удаленную параметризацию.

Конструктивные преимущества

Ключевые конструктивные особенности IFM SUN11XJBFRKG/US, обеспечивающие надежность и универсальность:

• Конструкция без внутренних компонентов:Измерительная труба не содержит движущихся частей или компонентов, выступающих в поток, что исключает потери давления, обеспечивает высокую устойчивость к проникновению загрязнений и нечувствительность к абразивным частицам.
• Повышенная степень защиты корпуса:Класс защиты IP 67 и IP 69К гарантирует защиту от пыли, временного погружения и воздействия струй горячей воды под высоким давлением, что важно для применения в условиях частой санитарной обработки или суровых промышленных сред.
• Многопараметрический мониторинг:Расходомер способен измерять не только расход, но и температуру среды, а также имеет встроенные диагностические функции (например, определение направления потока и качество сигнала), повышая информативность и контроль состояния процесса.
