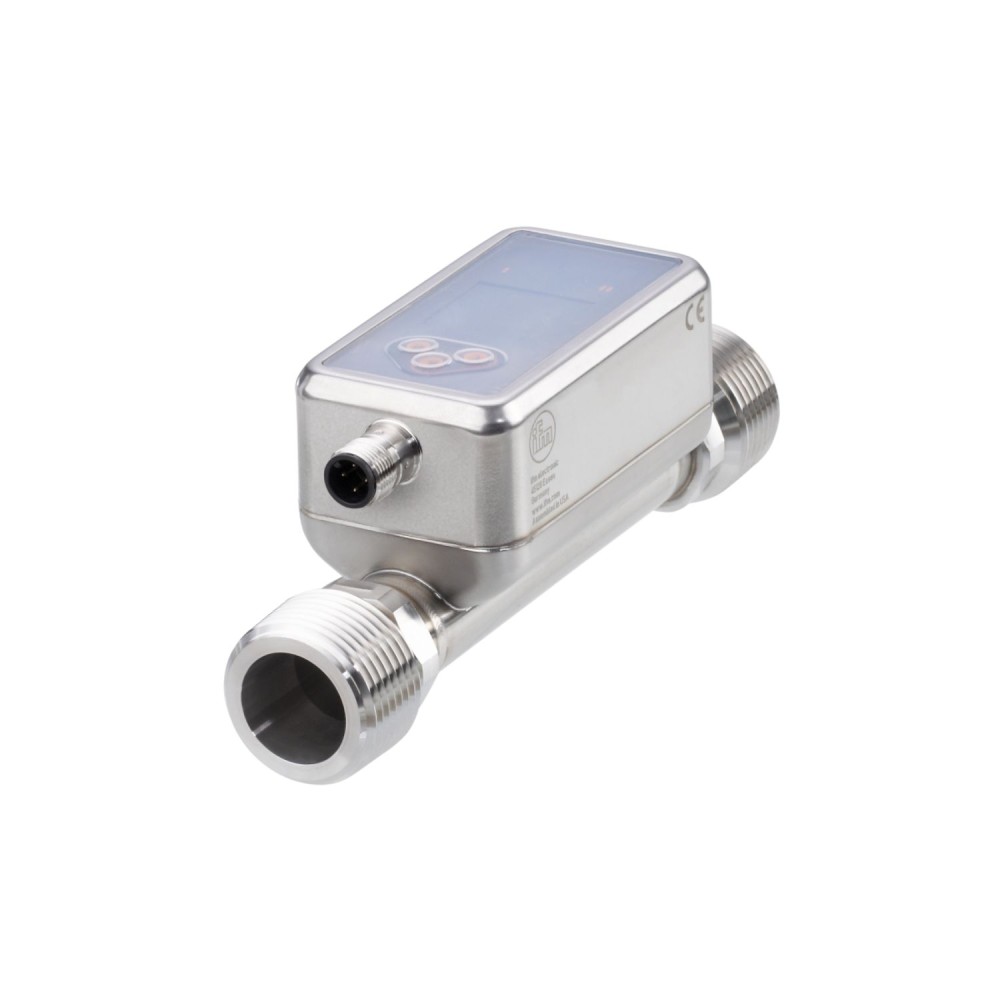

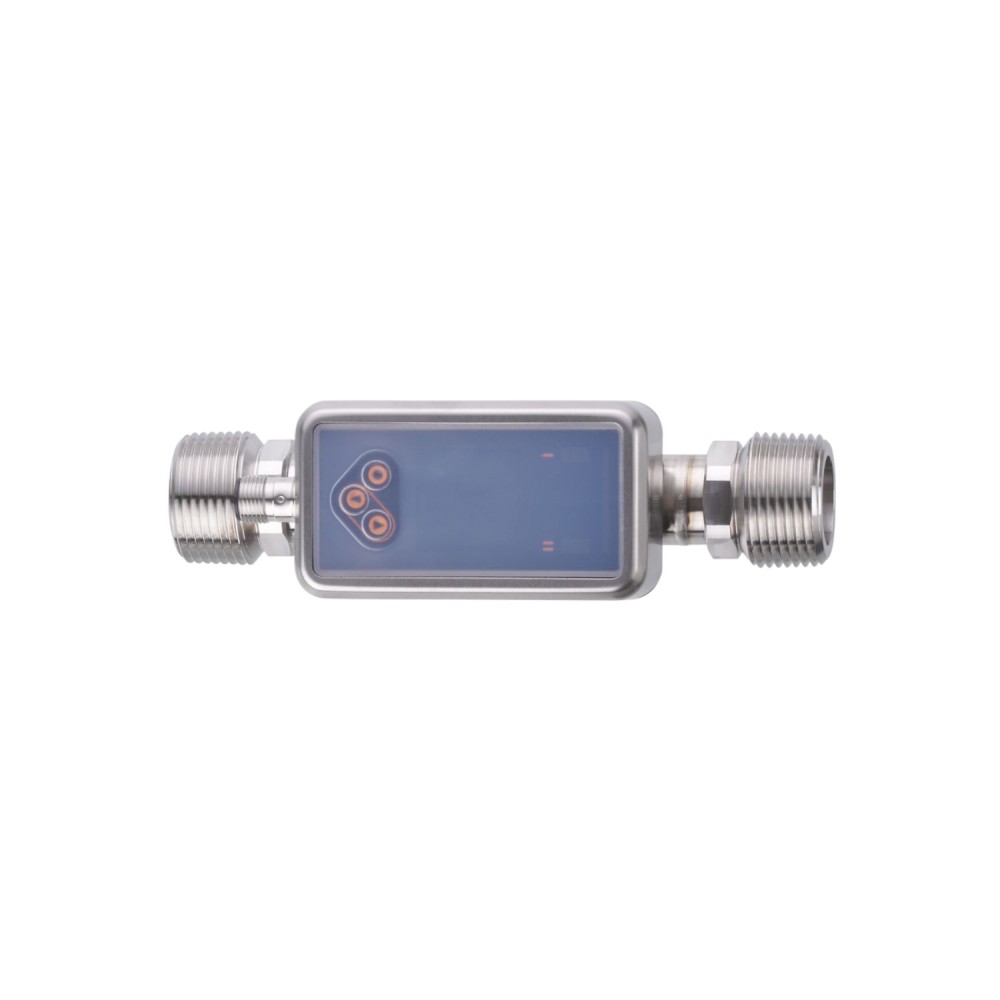

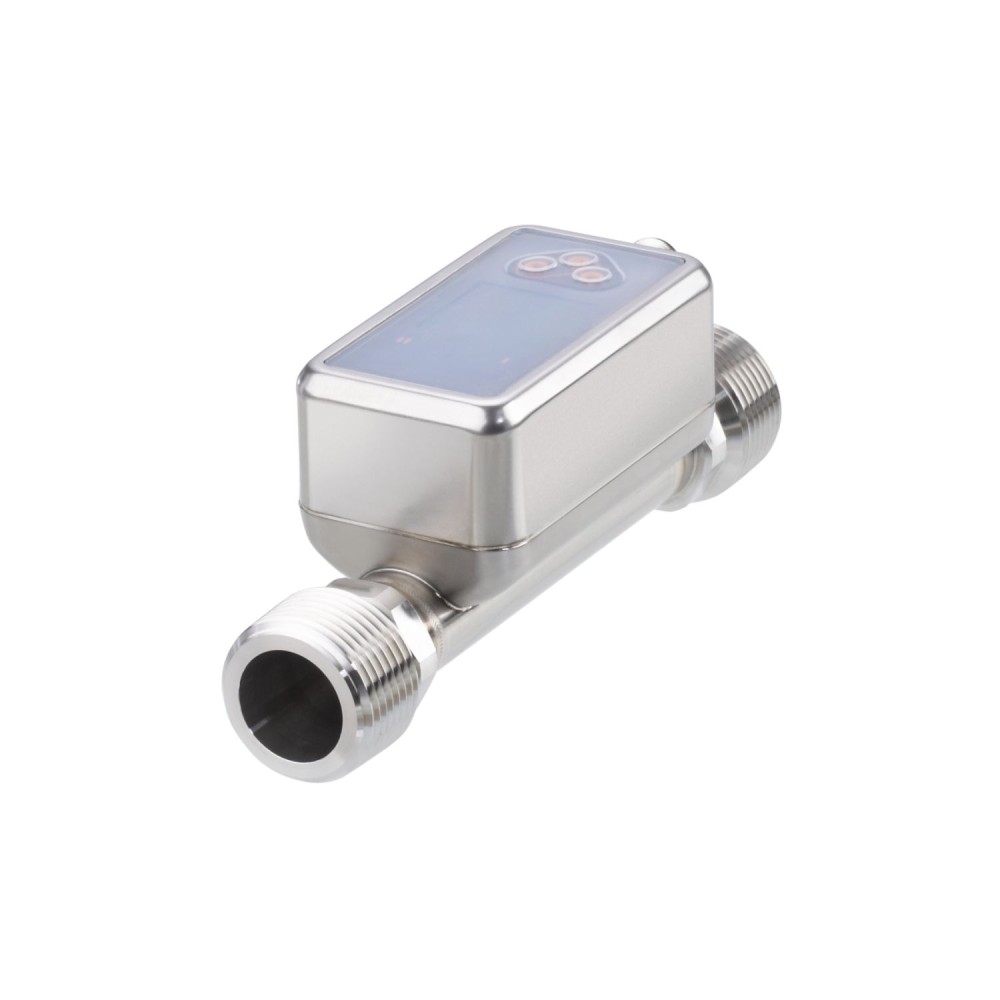

Ультразвуковой расходомер IFM SUN11XXBFRKG/US SU8631

Ультразвуковой расходомер IFM SU8631 (SUN11XXBFRKG/US)

Расходомер IFM SU8631 представляет собой ультразвуковой датчик, разработанный для точного измерения расхода различных жидких сред. Прибор используется для мониторинга потока сверхчистой воды, обычной воды, гликолевых растворов и масел в промышленных системах и контурах охлаждения.

Ключевой особенностью конструкции является прочная измерительная труба из нержавеющей стали (316L/1. 4404) без внутренних движущихся или выступающих компонентов. Это обеспечивает высокую устойчивость к агрессивным средам и постоянную защиту от проникновения, а также устраняет влияние различной толщины стенок на точность измерения.

Ключевые технические характеристики и практическое значение

Для выбора и интеграции расходомера SU8631 критически важны следующие параметры:

• Диапазон измерения и точность:Расходомер обеспечивает рабочий диапазон 1 до 240 л/мин(0. 06 до 14. 4 м³/ч), что соответствует типичным требованиям для трубопроводов с присоединением DN25. Точность измерения для воды составляет ±(1. 0 % MW + 0. 5 % MEW), где MW — измеренное значение, а MEW — конечное значение диапазона измерения.


• Многофункциональность по среде:Датчик разработан для работы с широким спектром сред, включая сверхчистую воду, водные растворы (например, 35% гликоль) и масла с различной вязкостью (7... 68 мм²/с при 40 °C). Это позволяет использовать одну модель в разных контурах, включая системы с теплоносителями и гидравлическими жидкостями.


• Интерфейс IO-Link и множественные выходы:Прибор оснащен коммуникационным интерфейсом IO-Link, а также двумя конфигурируемыми выходами, способными работать в режимах коммутации, импульса, аналогового сигнала 4... 20 мА или частотного сигнала. Поддержка IO-Link обеспечивает быструю параметризацию, диагностику и передачу циклических данных (расход, температура, статус) в систему автоматизации.


• Устойчивость к внешним условиям:Расходомер рассчитан на рабочее давление до 100 бар(номинальное) и выдерживает температуру среды от -20 до 100 °C. Материал смачиваемых частей — нержавеющая сталь 316L/1. 4404, а степень защиты корпуса IP 67. Эти параметры гарантируют надежную работу в тяжелых промышленных условиях, включая высоконапорные системы и установки с повышенной влажностью.

Конструктивные преимущества

Высокие технические характеристики модели SU8631 определяют ее ключевые преимущества при промышленном использовании:

• Надежность:Отсутствие механических компонентов в измерительной трубе минимизирует риск засорения, износа и падения давления.
• Универсальность:Возможность точного измерения расхода в средах от сверхчистой воды до масел, что сокращает номенклатуру используемых датчиков.
• Интеграция:Наличие интерфейса IO-Link и нескольких типов выходных сигналов обеспечивает гибкую интеграцию в современные системы АСУ ТП и контроль не только расхода, но и температуры среды.
