| Код производителяSU8621 | АртикулSU8621 | Код производителяSUN11XFBFRKG/US |
IFM SU8621 дополнительные характеристики

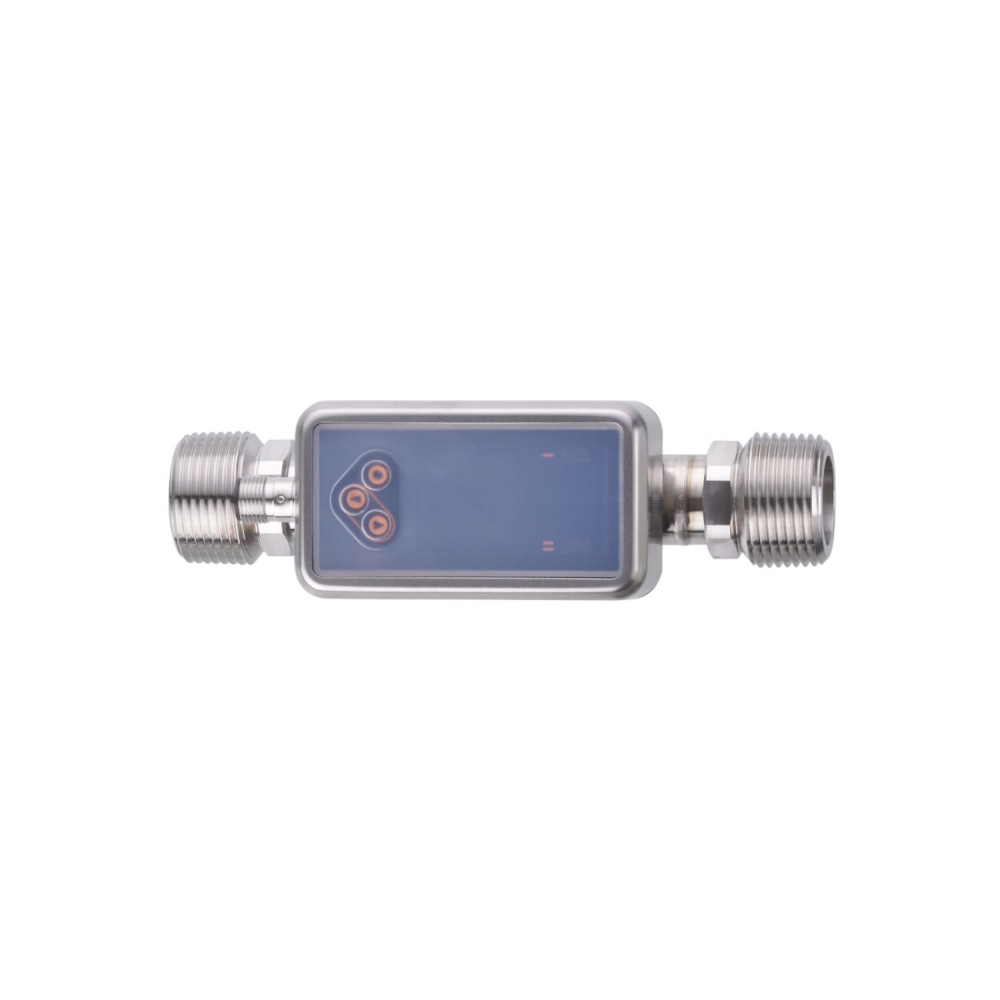

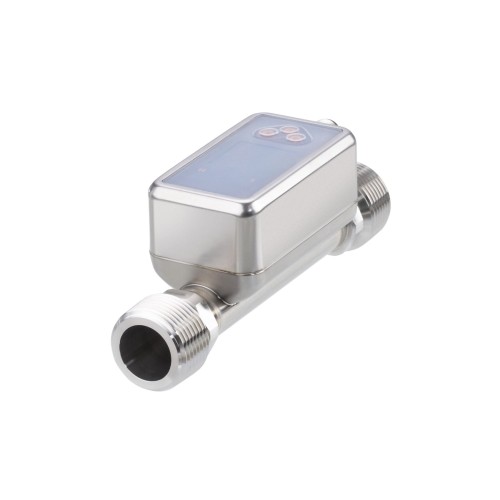

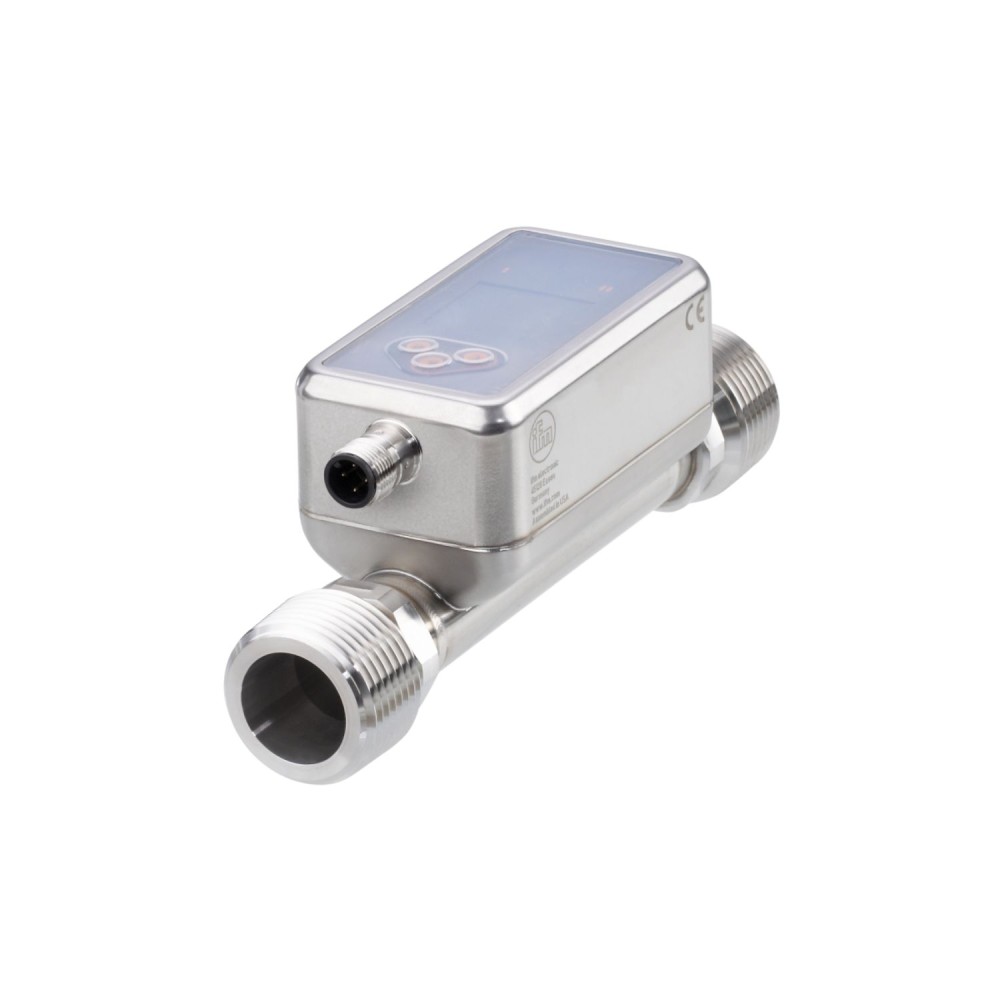

Ультразвуковой расходомер IFM SUN11XFBFRKG/US (SU8621)
Ультразвуковой расходомер IFM SUN11XFBFRKG/US (артикул SU8621) предназначен для точного и неконтактного измерения расхода сверхчистой воды, обычной воды и других водных сред в промышленных трубопроводах. Устройство обеспечивает высокую надежность измерений, минимизацию потерь давления и простоту интеграции в системы управления.
Ключевые технические характеристики и практическое значение
1. Конструкция и материальное исполнение
Расходомер использует прочную измерительную трубу из нержавеющей стали (316L/1. 4404) без движущихся или внутренних компонентов.
Практическое значение:Отсутствие внутренних элементов исключает засорение, минимизирует потери давления и гарантирует высокую устойчивость к воздействию среды, что критически важно для работы со сверхчистой водой.
2. Рабочие параметры среды
Максимальный диапазон расхода составляет до 240 л/мин (14, 4 м³/ч), а номинальное рабочее давление — 100 бар (10 МПа).
Практическое значение:Данные параметры позволяют применять расходомер в системах с высоким потоком и в трубопроводах, работающих под значительным давлением.
3. Точность измерения и повторяемость
Точность измерений составляет ± (1, 0 % от измеренного значения + 0, 5 % от конечного значения диапазона измерения), повторяемость — ± 0, 2 % от конечного значения диапазона измерения.
Практическое значение:Высокая повторяемость обеспечивает стабильность технологического процесса, а заданный класс точности гарантирует надежный контроль расхода.
4. Интерфейсы и типы выходов
Прибор оснащен комбинированным набором выходных сигналов: коммутационный (PNP/NPN), импульсный, аналоговый 4... 20 мА и цифровой интерфейс IO-Link (COM2).
Практическое значение:Наличие IO-Link и аналогового выхода 4... 20 мА обеспечивает универсальность подключения к промышленным контроллерам, а также доступ к расширенным функциям конфигурации и диагностики.
Основные преимущества
- Высокая химическая стойкость:Использование нержавеющей стали 316L в смачиваемых частях обеспечивает долговременную эксплуатацию в агрессивных и сверхчистых водных средах.
- Надежная интеграция:Поддержка IO-Link 1. 1. 3 и аналогового выхода 4... 20 мА позволяет гибко интегрировать расходомер в современные системы автоматизации.
- Прочная конструкция:Отсутствие компонентов внутри измерительной трубы исключает износ, снижает потребность в обслуживании и обеспечивает степень защиты IP 67.
Дополнительные технические данные
Технологическое соединение:Резьбовое соединение 1" NPT наружная резьба DN25.
Диапазон температур среды:от -20 °C до 100 °C.
Электрическое питание:18... 32 В постоянного тока.
Дисплей:Цветной дисплей 1, 44", 128 x 128 пикселей с функцией переключения и трехцветной диагностической индикацией.
| MAWP для приложений согласно CRN | 82.8 bar8.28 MPa |
|---|---|
| MTTF[лет] | 160 |
| Аналоговая конечная точка | 4...100 °C39.2...212 °F |
| Аналоговая начальная точка | -20...76 °C-4...168.8 °F |
| Аналоговые данные процесса | 3 |
| Аналоговый выход | 4...20 мА |
| Артикул | SU8621 |
| Вес | 631.5 |
| Время задержки включения [с] | 5 |
| Время отклика | <, 0.25, (dAP = 0, T09) мс |
| Входы | сброс счетчика |
| Выходная функция | нормально открытый / нормально закрытый, (параметризуемый) |
| Выходной сигнал | коммутационный сигнал, импульсный сигнал, аналоговый сигнал, IO-Link, частотный сигнал, диагностический сигнал, коммутационный сигнал сумматора |
| Габариты | 162.6 x 48 x 65.2 мм |
| Данные процесса IOLink (циклические) | Функция Длина бита Сумматор32Мониторинг расхода32Мониторинг температуры32Статус4Выход 11Выход 21 |
| Диагностические функции | определение направления потока, качество сигнала |
| Диапазон измерения | -20...100 °C-4...212 °F |
| Диапазон отображения | -44...124 °C-47.2...255.2 °F |
| Динамический отклик T05 / T09[с] | 5,7 / 86 |
| Директива по оборудованию, работающему под давлением | может использоваться для жидкостей группы 2, жидкости группы 1 по запросу |
| Длина импульса[с] | 0.002...2 |
| Замечания | MW = измеренное значение MEW = конечное значение диапазона измерения импульсный и суммарный сигнал доступны только для одного из двух выходов показания точности соблюдаются во всей области применения |
| Защита | IP 67 |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Значение процесса демпфирования dAP[s] | 0...5 |
| Значение пульса | 0.02...99990000 l, 0.005...26414563.515 gal |
| Импульсный выход | расходомер |
| Интерфейс связи | IO-Link |
| Класс защиты | III |
| Код производителя | SUN11XFBFRKG/US |
| Количество в упаковке | 1 шт. |
| Конечная точка частоты, FEP | 4...100 °C39.2...212 °F |
| Макс. нагрузка [Ом] | 500 |
| Макс. падение напряжения на коммутируемом выходе DC[В] | 2 |
| Материалы | Корпус: нержавеющая сталь (316L/1.4404), Дисплей: PFA, Уплотнение дисплея: FKM, Разъём: PBT |
| Материалы (смачиваемые части) | Трубная секция: нержавеющая сталь (316L/1.4404) |
| Мин. время цикла процесса [мс] | 9.6 |
| Мин. разрывное давление | 150 бар 15 МПа |
| Начальная точка частоты, FSP | -20...76 °C-4...168.8 °F |
| Номинальное давление | 100 бар10 МПа |
| Общее количество выходов | 2 |
| Одобрение CPA | номер модели 002USкласс точности1,5 |
| Одобрение UL | Номер одобрения UL: I034 Номер файла: ULE174189 |
| Отображать | Цветной дисплей 1,44&, quot, , 128 x 128 пикселей. Функция переключения. 2 светодиода, жёлтые. Диагностика. 1 светодиод, трёхцветный. |
| Отсечка низкого расхода LFC | 1...12 l/min0.06...0.72 m³/h16...190 gph0.26...3.17 gpm |
| Повторяемость | ± 0,2 % MEW |
| Поддерживаемые идентификаторы устройств | Тип операцииDeviceIDdefault1463 |
| Поставляемые товары | вкладыш в упаковку |
| Постоянный номинальный ток коммутационного выхода DC[мА] | 100 |
| Потребляемый ток [мА] | <, 75 |
| Примечание о СМИ | водные среды: для сред с добавками &, gt, 10 % повторяемость является единственным доступным значением |
| Принцип измерения | ультразвуковой |
| Профили | Передача больших двоичных объектов (BLOB) — Идентификация и диагностика |
| Рабочее напряжение[В] | 18...32 постоянного тока, (два SELV/PELV) |
| Разрешение | 0.1 °C0.1 °F |
| Ревизия IOLink | 1.1.3 |
| Связь | Разъём: 1 x M12, кодировка: A, Контакты: позолоченные |
| Сопротивление вакууму [мбар] | -1000 |
| Специальная особенность | Позолоченные контакты |
| Средняя температура | -20...100 °C-4...212 °F |
| стандарт SDCI | IEC 61131-9: 2013-07 |
| Температура окружающей среды[°C] | -20...60 |
| Температура хранения[°C] | -25...80 |
| Температурный коэффициент [% от диапазона / 10 К] | 0,2 |
| Технологическое соединение | резьбовое соединение 1&, quot, NPT наружная резьба DN25 |
| Тип защиты от короткого замыкания | импульсный |
| Тип крепления | Длина входной трубы 5xDN, длина выходной трубы 1xDN |
| Тип трансмиссии | COM2 (38,4 кБод) |
| Точка сброса rP | -20...99.6 °C-4...211.2 °F |
| Точность (в диапазоне измерений) | ± (1,0 % MW + 0,5 % MEW) |
| Точность[К] | ± 2,5 (Q >, 5 % MEW) |
| Требуемый тип главного порта | А |
| Ударопрочность | DIN IEC 68-2-2720 g (11ms) |
| Уставка SP | -19.6...100 °C-3.2...212 °F |
| Устойчивость к вибрации | DIN IEC 68-2-620 g (10...2000Hz) |
| Характеристики поверхности Ra/Rz смачиваемых деталей | 49.21 µin |
| Частота в конечной точке FRP[Гц] | 1...10000 |
| Частота переключения постоянного тока [Гц] | 0...10000 |
| Электрическое проектирование | ПНП/НПН |
| ЭМС | DIN 61326-1:2021 |
-
-
-
-
-
-
-
-
-
-
-
