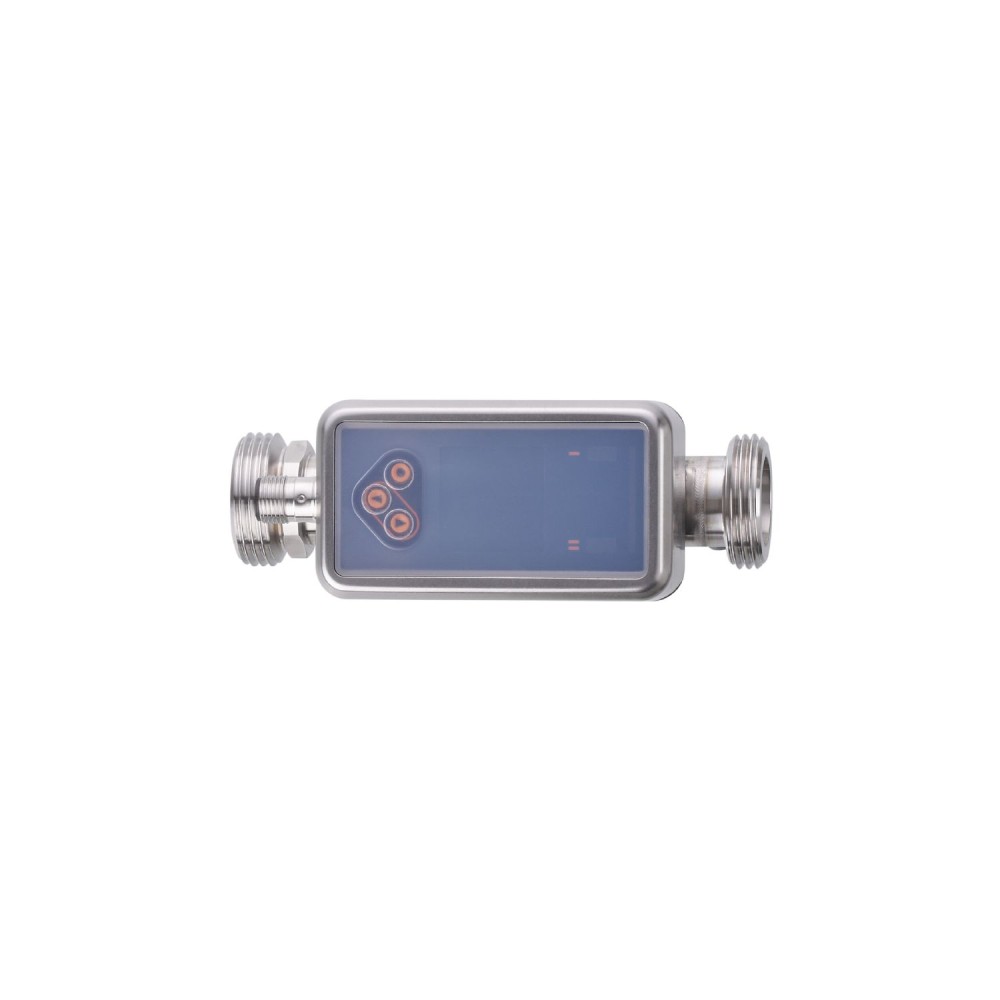

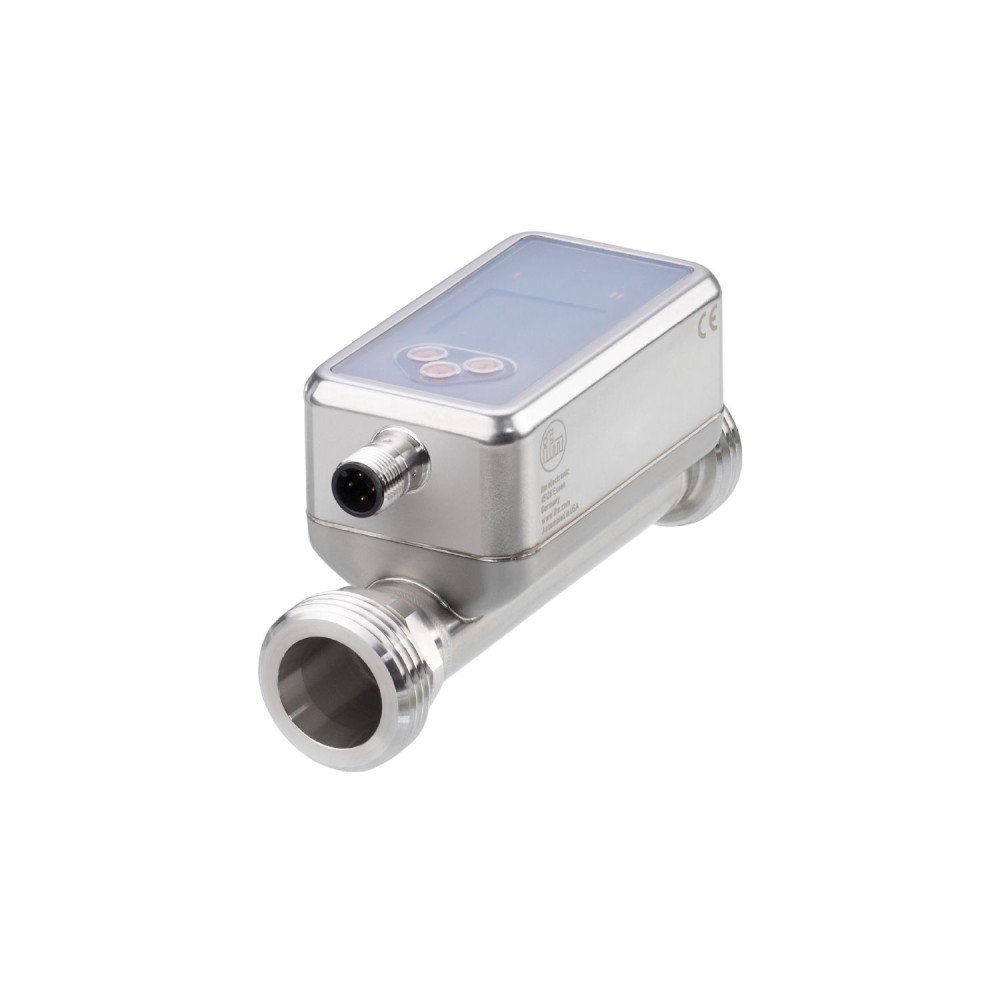

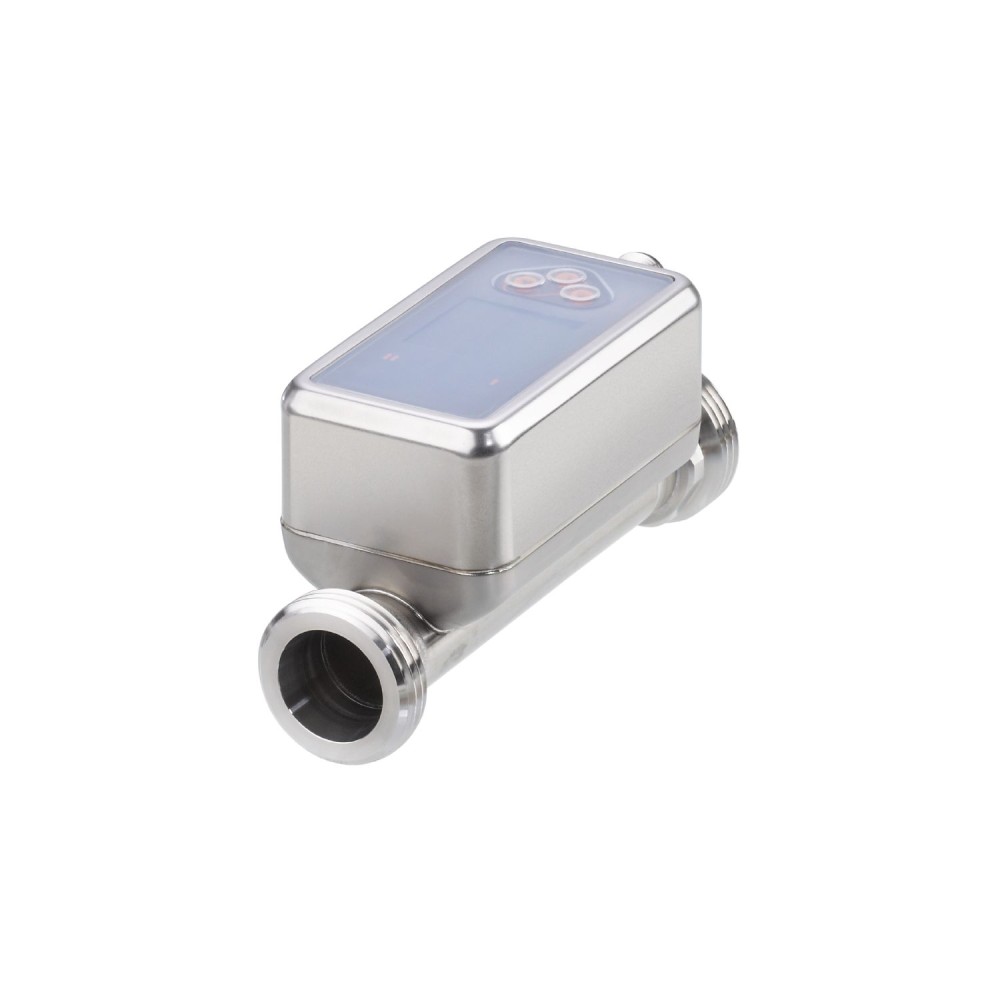

Ультразвуковой расходомер IFM SUR11XFBFRKG/US SU8031

Техническое описание ультразвукового расходомера IFM SUR11XFBFRKG/US (Артикул SU8031)

Расходомер IFM SUR11XFBFRKG/US (SU8031) предназначен для высокоточного измерения расхода жидких сред в промышленных трубопроводах, включая сверхчистую воду, водные среды, гликолевые растворы и масла. Прибор использует ультразвуковой принцип измерения, обеспечивающий отсутствие компонентов внутри измерительной трубы, что повышает устойчивость к среде и предотвращает потери давления.

Ключевые технические характеристики и практическое значение

Описание сфокусировано на критически важных параметрах, необходимых для выбора и интеграции устройства.

• Принцип измерения и конструкция:

  Используется ультразвуковой принцип измерения. Прочная измерительная труба изготовлена из нержавеющей стали (316L/1. 4404) и не имеет внутренних компонентов. Такая конструкция обеспечивает высокую гигиеничность, стойкость к коррозии и абразивным средам, а также исключает влияние толщины стенок трубы на точность измерения.

• Рабочий диапазон и точность:

  Диапазон измерения расхода составляет 1 до 240 л/мин. Прибор обеспечивает высокую точность: для воды \pm(1, 0 \% MW + 0, 5 \% MEW), для гликолевых растворов и масел \pm(5, 0 \% MW + 0, 5 \% MEW). Номинальное давление — 100 бар (10 МПа), с минимальным разрывным давлением 150 бар (15 МПа). Это позволяет использовать расходомер в системах с высоким давлением и критическими требованиями к точности учета водных сред.

• Температурные параметры и среда:

  Расходомер предназначен для работы со средами в диапазоне температур от -20 °C до 100 °C. Высокий температурный диапазон и совместимость с различными типами сред (сверхчистая вода, масла, гликоль) обеспечивают универсальность применения в системах охлаждения, водоподготовки и технологических процессах.

• Интерфейсы и выходы:

  Устройство оснащено двумя выходами и поддерживает интерфейс IO-Link. Доступны аналоговый (4... 20 мА), импульсный, частотный и переключающий сигналы (PNP/NPN, конфигурируемый). Наличие IO-Link и множества сигнальных выходов упрощает интеграцию в современные системы автоматизации и позволяет передавать не только данные о расходе, но и диагностическую информацию.

Преимущества продукта

Ключевые преимущества, связанные с техническими параметрами:

• Надежность и долговечность:Цельнометаллическая конструкция из нержавеющей стали 316L без внутренних движущихся частей и позолоченные контакты обеспечивают длительный срок службы и высокую надежность в агрессивных средах.
• Универсальность измерения:Высокая точность для водных сред, а также возможность измерения расхода масел и гликолевых растворов.
• Интеграция в АСУТП:Поддержка интерфейса IO-Link и наличие комбинированных выходов (аналоговый и дискретный/импульсный) для легкого подключения и расширенной диагностики в промышленной сети.

Технологическое соединение:Резьбовое соединение G 1 (наружная резьба DN25).

Защита корпуса:IP 67.
