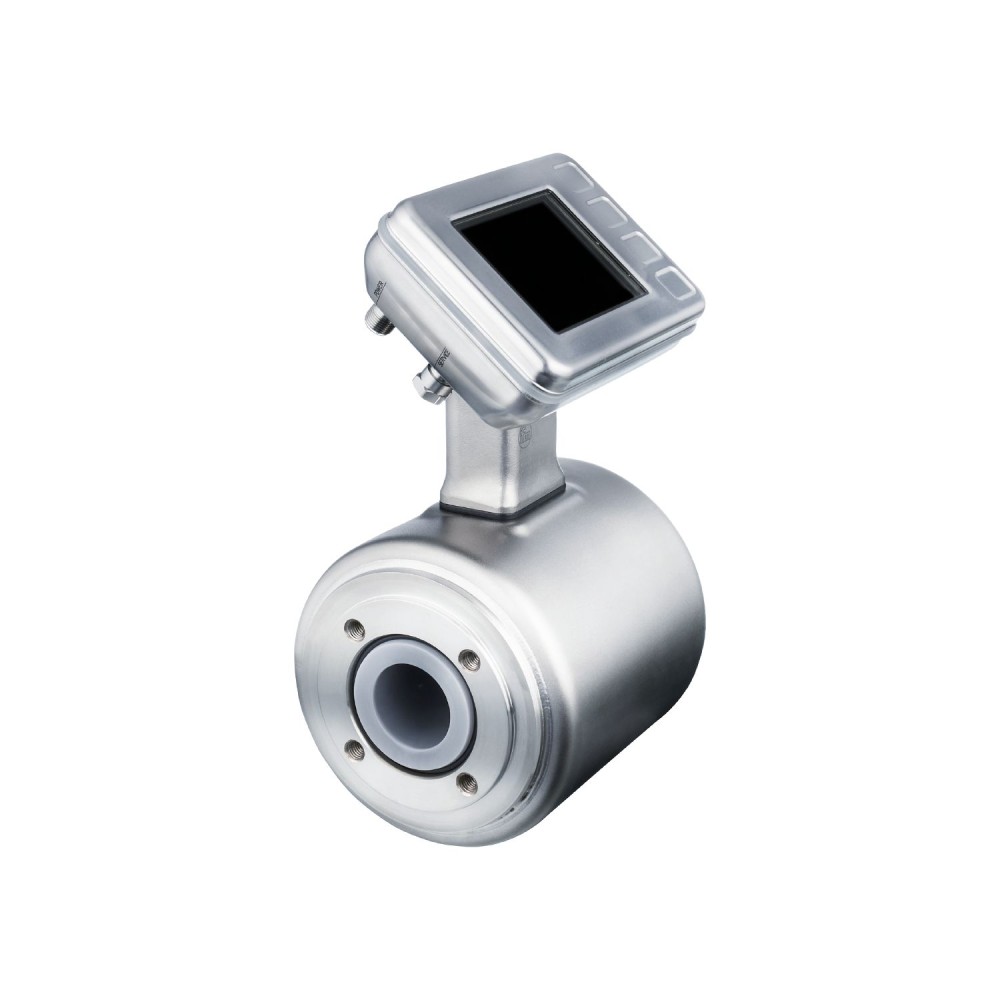

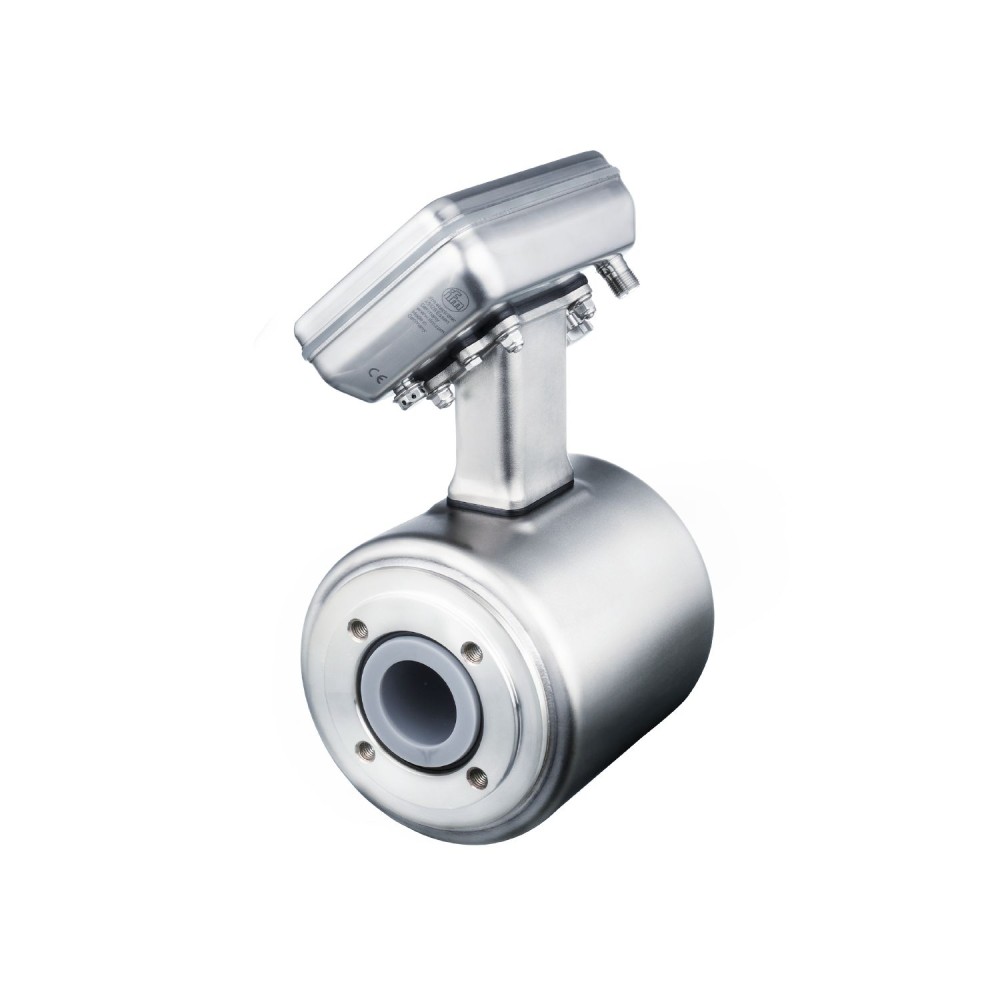

Магнитно-индуктивный расходомер IFM SMG40KGFFRKG/USD SMF320

Код товара: 193947

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

Код производителяSMF320

АртикулSMF320

Код производителяSMG40KGFFRKG/USD

Все характеристики

IFM SMF320 дополнительные характеристики

Описание

Общее описание

Магнитно-индуктивный расходомер IFM SMF320 (артикул SMG40KGFFRKG/USD) разработан для точного измерения расхода и комплексного мониторинга проводящих жидкостей в пищевой промышленности и производстве напитков. Прибор серии SM Foodmag обеспечивает многопараметрическое измерение, высокую гигиеничность и простоту интеграции в автоматизированные системы.

Ключевые технические характеристики

Назначение и конструктивные особенности

Область применения:Пищевая промышленность и производство напитков. Предназначен для работы с такими средами, как пиво, молоко, соки, безалкогольные напитки и другие проводящие жидкости с проводимостью не менее 5 мкСм/см.
Гигиеничность и материалы:Смачиваемые части выполнены из нержавеющей стали (316L/1. 4435) и PFA, что обеспечивает химическую стойкость и применимость в процессах безразборной мойки (CIP/SIP). Внутренняя поверхность имеет высокую степень обработки (Rа < 0. 4 μm), критичную для предотвращения скопления микроорганизмов.
Номинальный диаметр (DN) и давление:DN40 (1 1/2“). Прибор рассчитан на номинальное давление 40 бар (4 МПа) и может выдерживать температуру среды до 150 °C, что соответствует требованиям промышленных процессов.

Измерительные параметры и точность

Расходомер SMF320 является многопараметрическим устройством, что позволяет снизить количество датчиков в технологической линии и упростить контроль процесса. Он измеряет следующие величины:

Измеряемые величины:Расход, общий объем, температура, проводимость и обнаружение жидкости (обнаружение пустого трубопровода).
Диапазон измерения расхода:От 5 до 750 л/мин (или 0. 3 до 45 м³/ч) для DN40. Этот диапазон позволяет использовать прибор в линиях со средней и высокой пропускной способностью.
Точность:Стандартная точность измерения расхода составляет ± (0. 5 % MW + 1. 5 мм/с), что обеспечивает высокую степень достоверности данных, необходимую для учета и контроля качества.

Интерфейсы и коммуникации

Прибор оснащен современными интерфейсами для передачи данных и управления, что обеспечивает его легкую интеграцию в системы автоматизации.

Интерфейс связи:IO-Link (Ревизия 1. 1. 3, Тип трансмиссии COM3), обеспечивающий цифровую передачу измеренных значений (расход, объем, температура, проводимость) и диагностических данных.
Выходные сигналы:Один аналоговый выход 4…20 мА (масштабируемый) и два цифровых выхода (PNP/NPN) с возможностью использования в качестве импульсного выхода, переключающего сигнала сумматора или диагностического сигнала.
Подключение:Разъем M12 с кодировкой A. Использование одного разъема для питания и выходных сигналов упрощает кабельную разводку.

Преимущества

Высокая гигиеничность:Использование нержавеющей стали 316L/1. 4404 и PFA, а также низкая шероховатость поверхности (Rа < 0. 4 μm) гарантируют соответствие жестким санитарным нормам и стойкость к агрессивным чистящим средствам.
Комплексный мониторинг:Возможность одновременного измерения пяти ключевых параметров процесса (расход, объем, температура, проводимость, наличие среды) одним устройством, что оптимизирует конструкцию установки.
Цифровая интеграция:Поддержка IO-Link для цифровой передачи данных и удаленной настройки параметров, что обеспечивает прозрачность процесса и упрощает ввод в эксплуатацию.

Характеристики Магнитно-индуктивный расходомер IFM SMG40KGFFRKG/USD SMF320

Основные характеристики

MTTF[лет]	81
Аналоговая конечная точка	-600...750 l/min-36000...45000 l/h-7.95...9.95 m/s-36...45 m³/h
Аналоговая начальная точка	-750...600 l/min-45000...36000 l/h-9.95...7.95 m/s-45...36 m³/h
Аналоговые данные процесса	6
Аналоговый выход	4...20, (масштабируемо) мА
Артикул	SMF320
Вес	5316.8
Время задержки включения [с]	<, 5
Время отклика	<, 2 мс
Входы	OUT2сброс внешнего сумматора
Выходной сигнал	OUT1 импульсный сигнал, сигнал переключения сумматора, диагностический сигнал, IO-LinkOUT2 аналоговый сигнал, импульсный сигнал, сигнал переключения сумматора, диагностический сигнал
Данные процесса IOLink (циклические)	функция, длина бита, сумматор, поток, температура, проводимость, статус, информация о двоичном переключении8
Диагностические функции	обнаружение направления потока, обнаружение жидкости
Диапазон измерения	5...750 l/min300...45000 l/h0.07...10 m/s0.3...45 m³/h
Диапазон отображения	-900...900 l/min-54000...54000 l/h-12...12 m/s-54...54 m³/h
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Дисплейный блок	л/мин, л/ч, гл/мин, гл/ч, м³/мин, м³/ч, м/с, мкСм/см, См/м, мс/см
Длина впускной трубы	5 х ДН
Длина выпускной трубы	2 х ДН
Длина импульса[с]	0.00005...2
Заводские настройки	m³/h, °C, μS/cm
Замечания	MW = измеренное значение MEW = конечное значение диапазона измерения импульсный сигнал и сигнал сумматора доступны только для одного из двух выходов эталонные условия (1/2): вода (без пузырьков газа), 15...35 °C, присоединение к процессу: DIN32676 серия A, стандарт трубы, подходящий для присоединения к процессу эталонные условия (2/2): длина входной трубы 10 x DN, длина выходной трубы 5 x DN, время стабилизации прибора: 30 минут, ориентация прибора: горизонтальная, ориентация дисплея: вверх характеристики точности согласно заводскому сертификату при поставке
Защита	IP 67, IP 69, (to DIN EN 60529)
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...5
Значение пульса	0.002...99990000 I
Импульсный выход	расходомер
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	SMG40KGFFRKG/USD
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество цифровых выходов	2
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	Корпус: нержавеющая сталь (316L/1.4404), фланец: нержавеющая сталь (304/1.4301), крепление электроники: нержавеющая сталь (304/1.4301), электроника: нержавеющая сталь (316L/1.4404), Дисплей: полисульфон, Уплотнение дисплея: FKM, Светодиодное кольцо: PP
Материалы (смачиваемые части)	Трубная секция: PFA, электроды: нержавеющая сталь (316L/1.4435)
Мин. время цикла процесса [мс]	1.9
Мин. разрывное давление	60 бар6 МПа
Начальная точка аналогового сигнала [°C]	-20...116
Номинальное давление	40 бар4 МПа
Номинальный диаметр	DN40 (1 1/2“)
Общее количество входов и выходов	2
Общее количество выходов	2
Одобрение CPA	номер моделиSMFкласс точности0,5
Одобрение UL	Одобрение UL № I031
Отображать	Процесс полнофункциональный графический TFT-дисплей, многоцветный, 3,5 дюйма, 320 x 240 пикселей, компоновки дисплея: 4, поворот дисплея: 4 x 90°, рабочее состояние, светодиодное кольцо, трехцветный, сумматор, диапазон отображения - 999990...999990 м³, разрешение сумматора 0,00001 м³
Отсечка низкого расхода LFC	0...600 l/min0...36000 l/h0...7.95 m/s0...36 m³/h
Повторяемость	± 5% MW
Повторяемость[К]	± 0,5
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault1789
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	250, (24V)
Примечание о СМИ	пищевые продукты, такие как пиво, молоко, фруктовые соки, безалкогольные напитки, кетчуп, йогурт, йогуртовые топпинги, мороженое, проводимость: ≥ 5 мкСм/см
Принцип измерения	магнитно-индуктивный
Профили	Интеллектуальный датчик - SSP 4.3.4. Датчик измерения и переключения, с плавающей точкой, 4 канала. BLOB. Передача больших двоичных объектов. Common - I&, amp, D. Расширение идентификации и диагностики. Расширение для управления датчиком. Определение количества, переключение при превышении заданного значения. Функция. Локатор. Функция. URI продукта.
Рабочее напряжение[В]	18...32 DC
Рабочие элементы	4 емкостные кнопки
Разрешение	0.01 l/min50 l/h0.01 m/s0.05 m³/h
Разрешение [°C]	0.01
Разрешение [мкСм/см]	1
Разрешение аналогового выхода	0.38 µA
Ревизия IOLink	1.1.3
режим SIO	да
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-20...150
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-20...65
Температура хранения[°C]	-20...80
Технологическое соединение	фланец устройства ifm
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM3 (230,4 кБод)
Точность (в диапазоне измерений)	in the range of 100...20000 µS/cm±10% MWin the range of 20000...100000 µS/cm±20% MW
Точность (в стандартных условиях)	с дополнительной заводской калибровкой (доступность планируется)± (0,2 % MW + 2 мм/с)стандартная± (0,5 % MW + 1,5 мм/с)
Точность[К]	± 1
Требуемый тип главного порта	А
Ударопрочность	DIN IEC 68-2-2720 g (18ms)
Устойчивость к вибрации	DIN IEC 68-2-65 g (10...2000Hz)
Функции IOLink (ациклические)	определение направления потока, сумматор, память, счетчик часов работы, внутренняя температура, функция моделирования
Характеристики поверхности Ra/Rz смачиваемых деталей	Ra <, 0.4 μm
Частота переключения постоянного тока [Гц]	0...10000
Электрическое проектирование	ПНП/НПН
ЭМС	DIN 61326-1
Язык	немецкий, английский, испанский, французский, итальянский, японский, корейский, португальский, китайский
