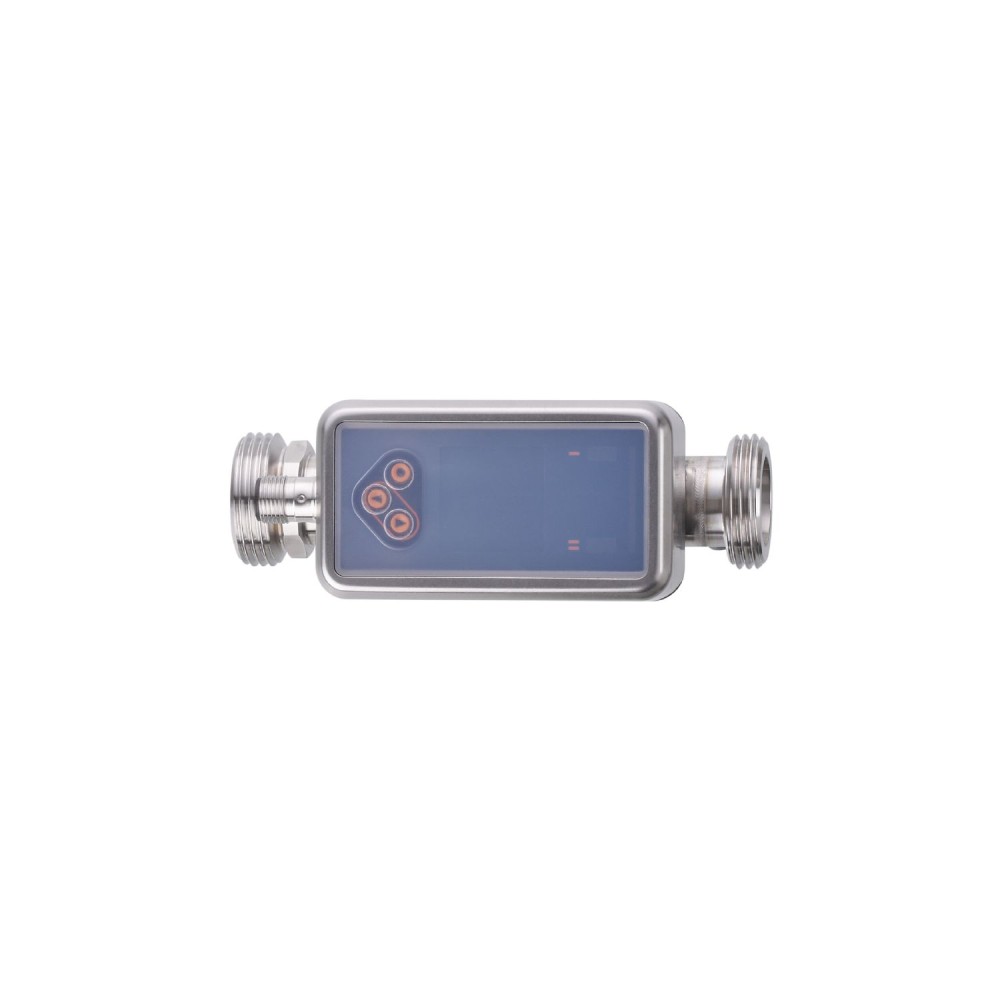

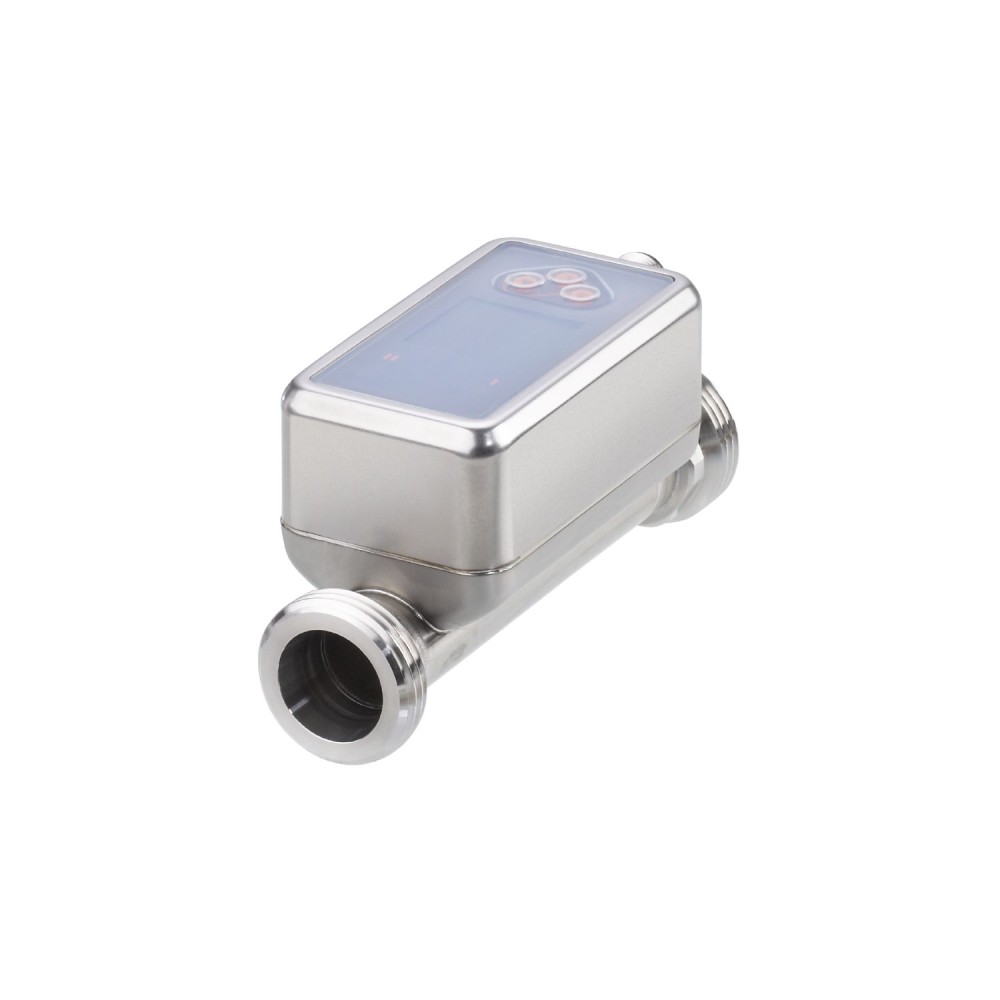

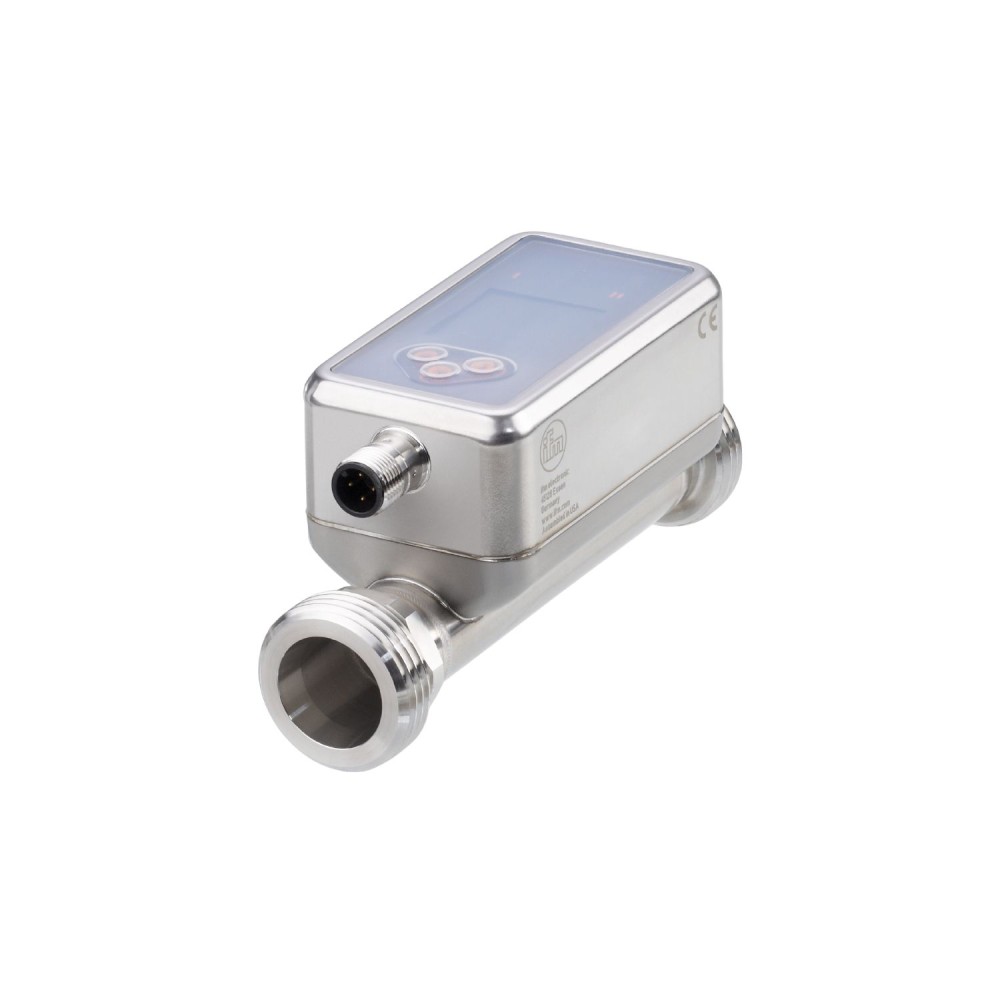

Ультразвуковой расходомер IFM SUR11XFBFRKG/US SU8020

Ультразвуковой расходомер IFM SUR11XFBFRKG/US SU8020

Ультразвуковой расходомер IFM SUR11XFBFRKG/US (артикул SU8020) предназначен для высокоточного контроля и измерения расхода сверхчистой воды и воды в промышленных технологических процессах. Принцип измерения основан на ультразвуковой технологии, что обеспечивает минимальное влияние на поток и высокую повторяемость результатов.

Ключевые технические параметры

Для выбора и интеграции расходомера критически важны следующие 3-5 параметров, определяющих его функциональность и надежность:

Диапазон и точность измерения

Диапазон измерения (1... 240 l/min или 0, 06... 14, 4 m³/h)определяет применимость датчика в конкретной трубопроводной системе. Данный диапазон позволяет использовать расходомер в сетях с умеренным и высоким потоком, характерным для многих промышленных систем водоподготовки и охлаждения.
Точность измерения (± (1, 0 % MW + 0, 5 % MEW))является ключевым показателем надежности. Эта характеристика гарантирует высокую степень достоверности данных, что критично для процессов, требующих точного учета расхода и контроля качества. MW — измеренное значение, MEW — конечное значение диапазона измерения.

Конструктивные особенности и рабочие характеристики

Номинальное давление (100 бар / 10 МПа)обеспечивает возможность эксплуатации датчика в высоконагруженных промышленных контурах. Высокий предел прочности минимизирует риски, связанные с гидроударами и повышенным давлением.
Технологическое соединение (резьбовое G 1 наружная резьба DN25)определяет стандарт подключения. Стандартное резьбовое соединение G 1 обеспечивает простую и надежную механическую интеграцию в трубопроводную систему.
Материалы смачиваемых частей (нержавеющая сталь 316L/1. 4404)гарантируют высокую коррозионную стойкость и химическую совместимость с измеряемыми средами (вода, сверхчистая вода), что обеспечивает длительный срок службы и исключает загрязнение среды.

Интеграция и интерфейсы связи

Многообразие выходных сигналоввключает коммутационный (PNP/NPN), импульсный, частотный, аналоговый (4... 20 мА) и IO-Link. Такое сочетание обеспечивает максимальную гибкость подключения к различным системам управления и регистрации данных.
Интерфейс IO-Linkподдерживает передачу циклических данных процесса, включая расход, температуру и статус, а также диагностических данных. Использование IO-Link упрощает параметризацию, диагностику и замену устройства в соответствии со стандартом IEC 61131-9.

Преимущества

Ключевые преимущества расходомера, связанные с его техническими характеристиками:

• Высокая надежность и гигиеничность:Отсутствие внутренних движущихся или выступающих в поток компонентов (компонент-фри) в измерительной трубе, выполненной из нержавеющей стали (316L/1. 4404), обеспечивает высокую устойчивость к воздействию среды, защиту от проникновения и исключает падение давления.
• Универсальность и точность:Широкий диапазон измерения и заявленная точность в сочетании с температурным диапазоном измеряемой среды от -20 °C до 100 °C позволяют применять устройство в критических задачах контроля качества воды.
• Расширенная диагностика и интеграция:Наличие интерфейса IO-Link и встроенного цветного дисплея (1, 44") обеспечивает оперативный мониторинг, настройку параметров и диагностику состояния сигнала (например, наличие пузырьков или загрязнений), что критично для профилактического обслуживания.
