Ультразвуковой расходомер IFM SUN34XJBFRKG/US SU7651

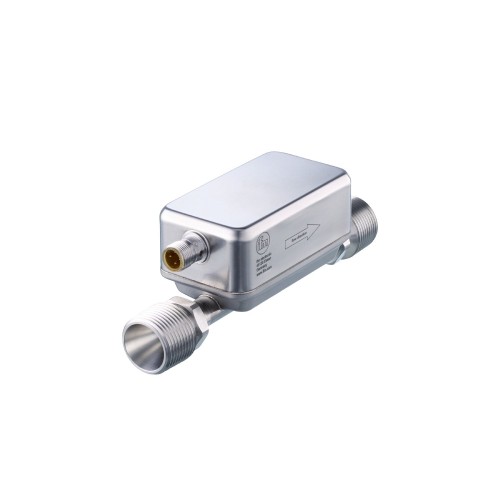

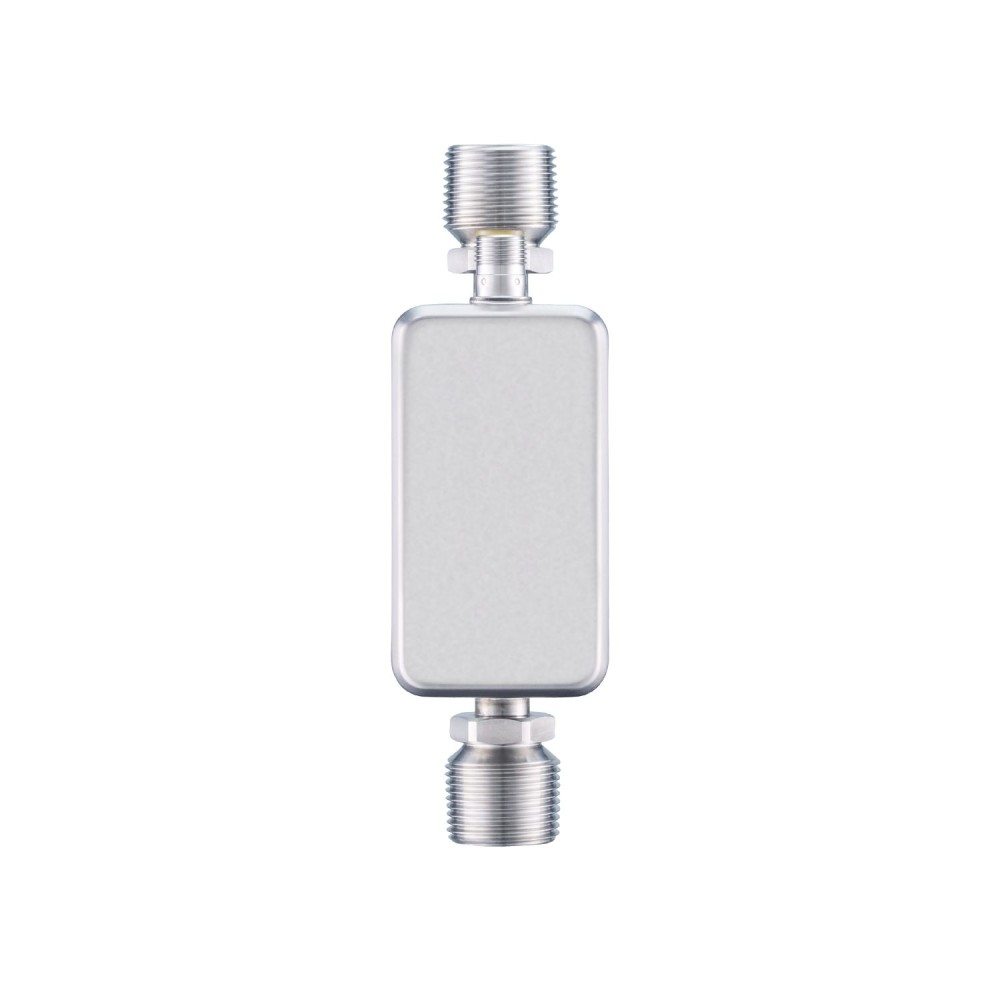

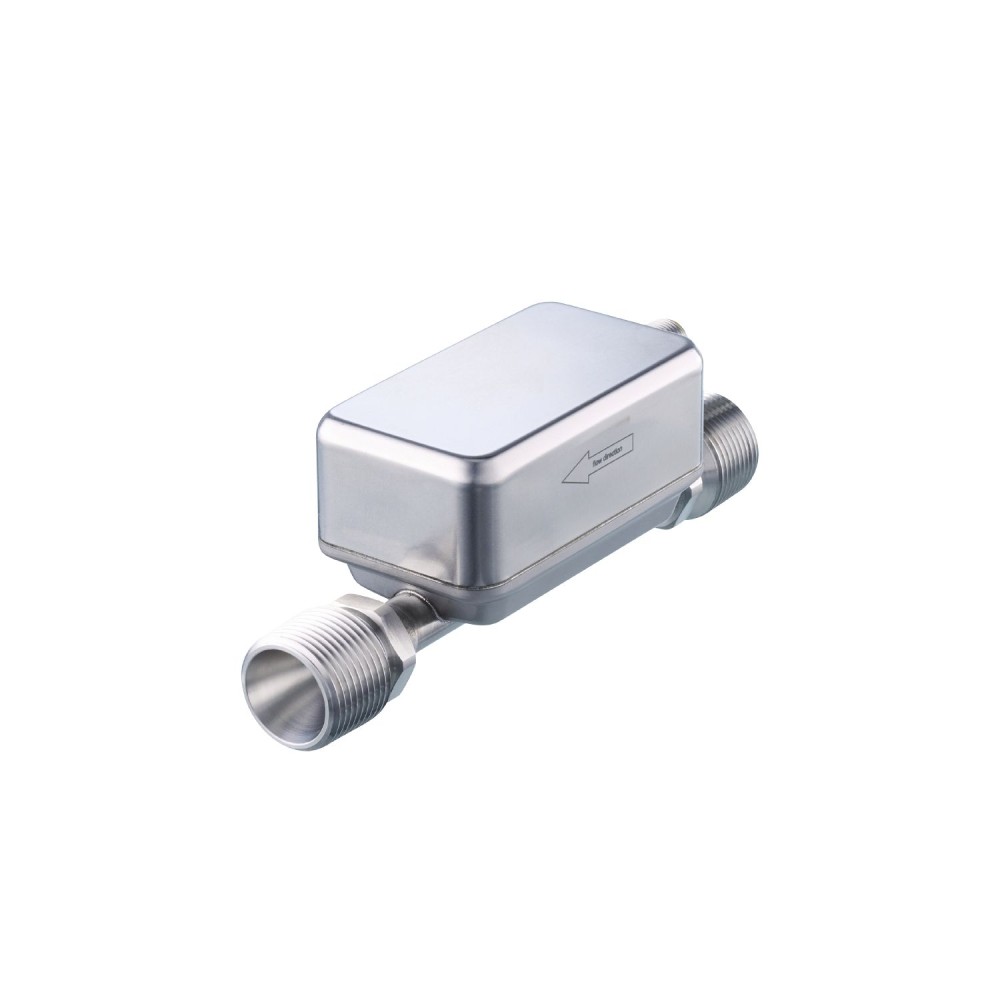

Ультразвуковой расходомер IFM SUN34XJBFRKG/US (артикул SU7651)

Ультразвуковой расходомер IFM SU7651 предназначен для высокоточного измерения расхода жидких сред в промышленных и мобильных системах. Принцип действия основан на ультразвуковой технологии, что исключает наличие подвижных частей и обеспечивает надежность в эксплуатации.

Ключевые технические характеристики и практическое применение

Для принятия решения о приобретении данного расходомера критически важны следующие параметры:

• Измеряемые среды и диапазон расхода:
  Прибор обеспечивает точное измерение расхода сверхчистой воды, воды, гликолевых растворов (до 35%) и масел (вязкость 7–68 мм²/с при 40 °C). Диапазон измерения составляет от 0, 5 до 75 л/мин (0, 03–4, 5 м³/ч), что позволяет использовать его для контроля потоков среднего и низкого объема.
• Присоединение и номинальное давление:
  Расходомер оснащен резьбовым соединением 3/4" NPT (наружная резьба, DN20). Номинальное рабочее давление составляет 100 бар (10 МПа), а минимальное разрывное давление — 150 бар (15 МПа). Это гарантирует безопасное использование в системах с высоким давлением.
• Точность измерения и воспроизводимость:
  Точность измерения для воды составляет ±(2, 0 % MW + 0, 5 % MEW), а для гликолевых растворов и масел — ±(5, 0 % MW + 0, 5–1, 0 % MEW) (MW = измеренное значение, MEW = конечное значение диапазона). Высокая повторяемость, составляющая ± 0, 2 % MEW, критична для систем, требующих стабильных и воспроизводимых показаний.
• Интерфейсы связи и выходные сигналы:
  Устройство поддерживает интерфейс связи IO-Link (Ревизия 1. 1. 3), обеспечивая удобную параметризацию, диагностику и передачу данных в реальном времени. Доступны два цифровых выхода (PNP/NPN) и один аналоговый выход (0... 10 В / 0. 5... 4. 5 В), что позволяет интегрировать расходомер в сложные системы управления и сбора данных.

Конструктивные особенности и преимущества

• Высокая стойкость к воздействию сред:
  Измерительная труба изготовлена из коррозионностойкой нержавеющей стали 316L (1. 4404) и не содержит компонентов, контактирующих со средой, что обеспечивает долговременную химическую устойчивость при работе с различными жидкостями.
• Универсальность выходных данных:
  Выход OUT1 может использоваться как коммутационный, импульсный или частотный сигнал, а OUT2 — как коммутационный, импульсный или аналоговый сигнал. Это обеспечивает гибкость при подключении к различным типам контроллеров и дисплеев.
• Надежность и защита:
  Расходомер имеет высокий класс защиты IP 67 и IP 69K, а также оснащен защитой от обратной полярности, перегрузки и короткого замыкания, что критично для эксплуатации в сложных промышленных условиях.
