Ультразвуковой расходомер IFM SUR34XJBFRKG/US SU7050

Код товара: 193941

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

Код производителяSU7050

АртикулSU7050

Код производителяSUR34XJBFRKG/US

Все характеристики

IFM SU7050 дополнительные характеристики

Описание

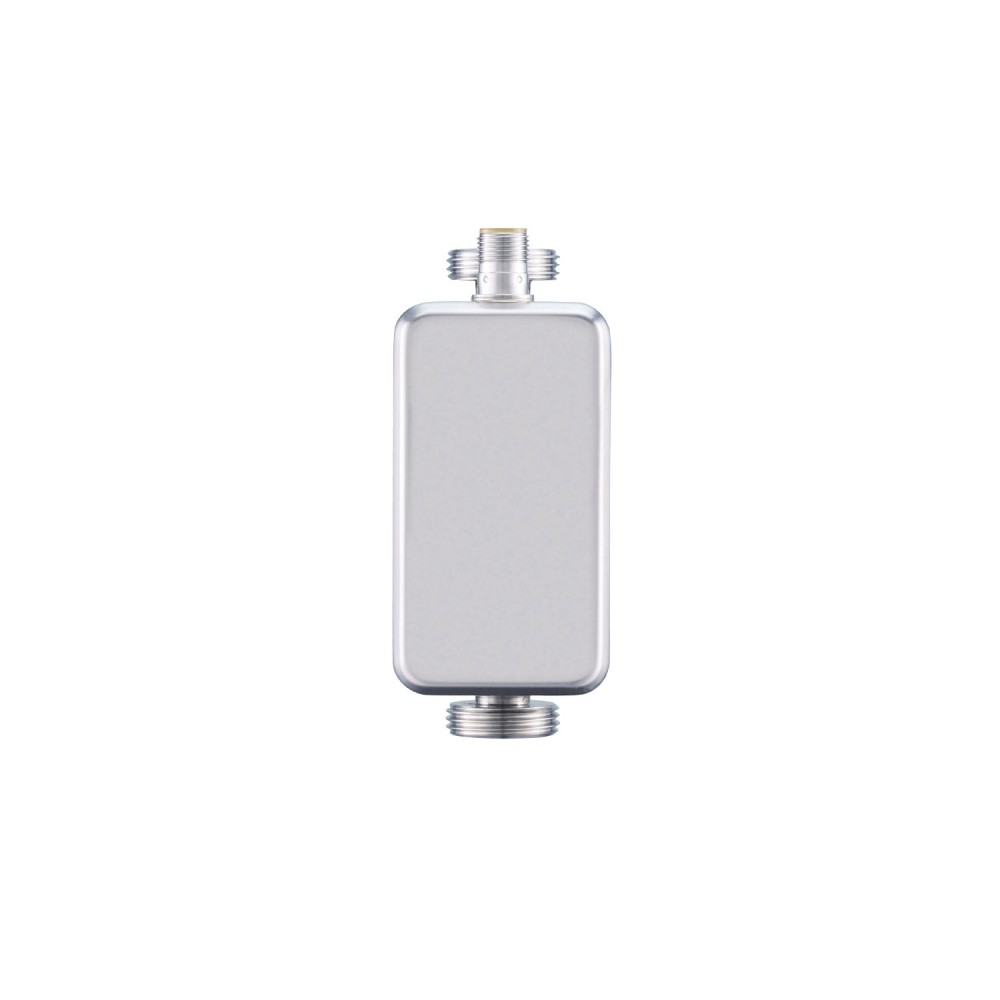

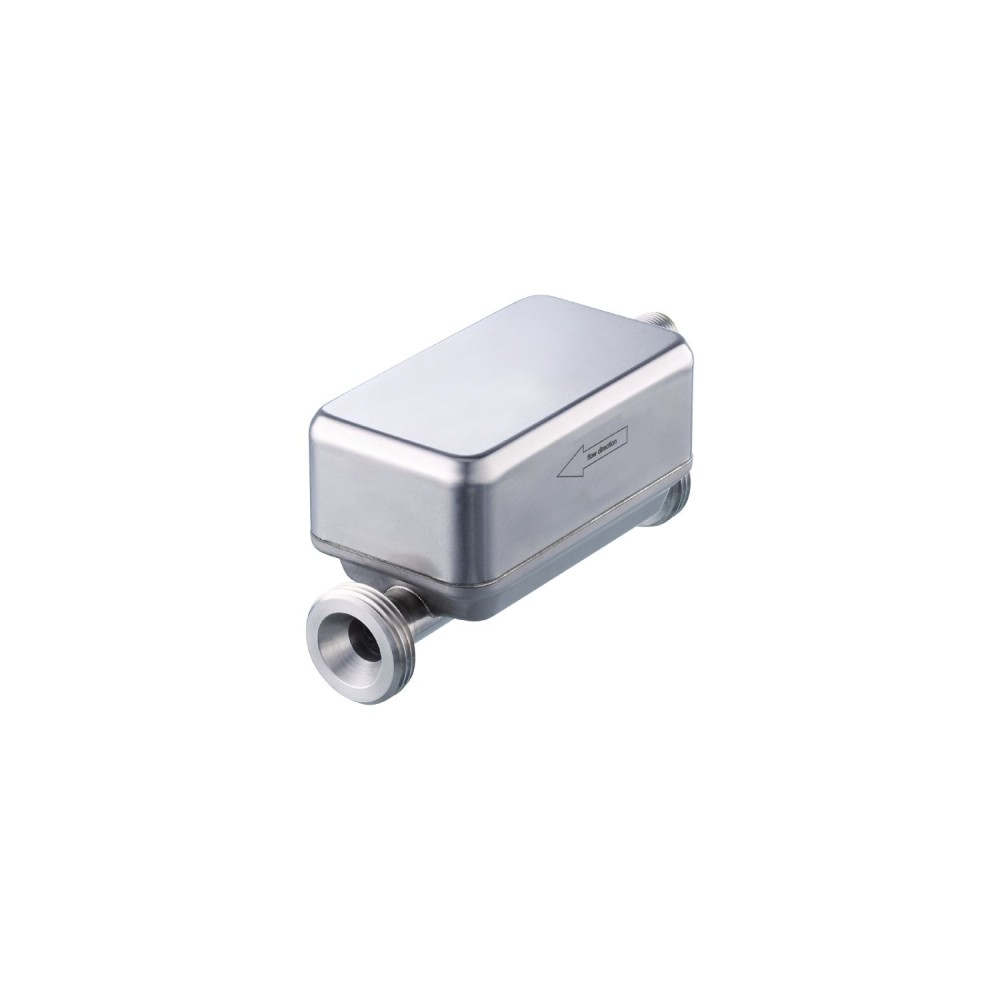

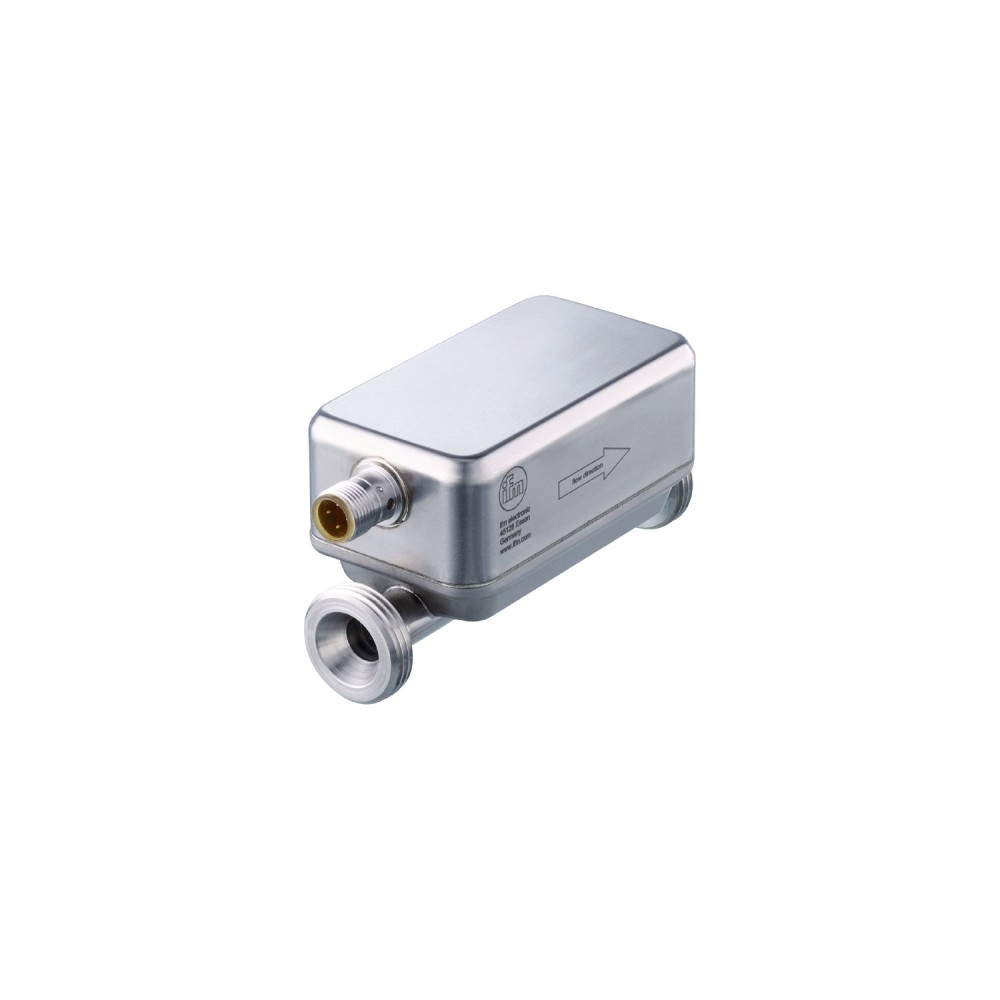

Ультразвуковой расходомер IFM SUR34XJBFRKG/US (SU7050)

Ультразвуковой расходомер IFM SUR34XJBFRKG/US (артикул SU7050) предназначен для высокоточного измерения расхода жидких сред в промышленных и мобильных приложениях. Принцип действия основан на ультразвуковой технологии, что исключает наличие подвижных частей и обеспечивает минимальное влияние на поток. Устройство разработано для использования со сверхчистой водой, обычной водой, гликолевыми растворами и маловязкими маслами.

Ключевые технические характеристики и преимущества

Описание сфокусировано на критически важных параметрах, определяющих пригодность расходомера для специализированных задач:

Совместимость со средами и принцип измерения:
Ультразвуковой принцип позволяет выполнять измерения без использования подвижных компонентов, что критически важно для сверхчистой воды, где требуется исключить загрязнение и абразивный износ. Расходомер обеспечивает надежный мониторинг жидкостей с различной вязкостью, включая гликолевые растворы и масла.
Материалы конструкции и степень защиты:
Измерительная труба выполнена из нержавеющей стали 316L (1. 4404), что гарантирует высокую устойчивость к коррозии и химическому воздействию, а также пригодно для применений с высокими требованиями к гигиене. Степень защиты IP 67 и IP 69K подтверждает пригодность для эксплуатации в сложных условиях, включая воздействие высокого давления при очистке.
Номинальные параметры и точность измерения:
Номинальный диаметр DN20 (3/4 дюйма) и номинальное давление 100 бар (10 МПа) позволяют использовать расходомер в высоконапорных системах. Точность измерения для воды составляет \pm(2, 0 % MW + 0, 5 % MEW), обеспечивая достаточный уровень надежности для промышленного учета и контроля.
Гибкость интеграции (IO-Link и выходы):
Устройство оснащено двумя цифровыми и одним аналоговым выходом, что обеспечивает вариативность подключения к системам управления (ПНП/НПН). Поддержка интерфейса IO-Link (Ревизия 1. 1. 3) значительно упрощает параметрирование, передачу данных процесса (расход, температура, суммарный объем) и удаленную диагностику.

Преимущества для эксплуатации

Данная модель обладает следующими ключевыми преимуществами:

Высокая надежность и долговечность:Прочная конструкция из нержавеющей стали 316L и защита IP 69K обеспечивают стабильную работу в агрессивных средах и при частой очистке.
Универсальность применения:Расходомер адаптирован для точного измерения потока сверхчистой воды, гликолевых растворов и масел, что позволяет использовать его в широком спектре промышленных задач.
Расширенные диагностические возможности:Интеграция IO-Link и наличие функций диагностики, включая определение направления потока и мониторинг качества сигнала, повышают эксплуатационную надежность системы и упрощают обслуживание.

Технологическое соединение:Резьбовое соединение G 3/4 наружная резьба DN20.

Рабочее напряжение:8... 32 постоянного тока.

Характеристики Ультразвуковой расходомер IFM SUR34XJBFRKG/US SU7050

Основные характеристики

MTTF[лет]	136
Аналоговая конечная точка	-40...88 °C-40...190.4 °F
Аналоговая начальная точка	-8...120 °C17.6...248 °F
Аналоговые данные процесса	3
Аналоговый выход	0...10 / 0.5...4.5, (scalable) В
Артикул	SU7050
Вес	494.6
Время задержки включения [с]	5
Время отклика	<, 0.25, (dAP = 0, T09) мс
Входы	Сброс счетчика OUT2
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	OUT1 — коммутационный сигнал, импульсный сигнал, диагностический сигнал, сигнал коммутации сумматора, частотный сигнал, IO-Link OUT2 — коммутационный сигнал, импульсный сигнал, диагностический сигнал, сигнал коммутации сумматора, аналоговый сигнал
Габариты	113.9 x 48 x 58 мм
Данные процесса IOLink (циклические)	Функция Длина бита Сумматор32Мониторинг расхода32Мониторинг температуры32Статус4Выход 11Выход 21
Диагностические функции	определение направления потока, качество сигнала
Диапазон измерения	-40...120 °C-40...248 °F
Динамический отклик T05 / T09[с]	5,7 / 86
Директива по оборудованию, работающему под давлением	может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Длина впускной трубы	5 х ДН
Длина выпускной трубы	1 х ДН
Длина импульса[с]	0.002...2
Замечания	MW = измеренное значение MEW = конечное значение диапазона измерения импульсный и суммарный сигнал доступны только для одного из двух выходов показания точности соблюдаются во всей области применения
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...5
Значение пульса	0.1...99990000 l, 0.03...26414563.515 gal
Импульсный выход	расходомер
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	SUR34XJBFRKG/US
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов	2
Конечная точка частоты, FEP	-40...119.4 °C-40...247 °F
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	корпус: нержавеющая сталь (316L/1.4404), разъем: PEI, FKM
Материалы (смачиваемые части)	Трубная секция: нержавеющая сталь (316L/1.4404), Уплотнение технологического соединения: армированное волокно NBR.
Мин. время цикла процесса [мс]	9.6
Мин. разрывное давление	150 бар 15 МПа
Мин. сопротивление нагрузки [Ом]	2000
Начальная точка частоты, FSP	-8...120 °C17.6...248 °F
Номинальное давление	100 бар10 МПа
Номинальный диаметр	DN20 (3/4“)
Общее количество входов и выходов	2
Общее количество выходов	2
Одобрение UL	Номер одобрения UL: I037 Номер файла: ULE174189
Отображать	рабочее состояние1 светодиод, зеленый
Отсечка низкого расхода LFC	0.5...3.2 l/min0.03...0.195 m³/h8...52 gph0.13...0.86 gpm
Повторяемость	± 0,2 % MEW
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault1837
Поставляемые товары	Плоское уплотнение 2, вставка из армированного NBR волокна
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 175
Примечание о СМИ	водные среды: для сред с содержанием присадок &, gt, 10 % повторяемость является единственным доступным значением, маловязкие масла с вязкостью: 7...40 мм²/с (40 °C), высоковязкие масла с вязкостью: 30...68 мм²/с (40 °C).
Принцип измерения	ультразвуковой
Профили	Передача больших двоичных объектов (BLOB) — Идентификация и диагностика
Рабочее напряжение[В]	8...32 постоянного тока, (два SELV/PELV)
Разрешение	0.1 °C0.1 °F
Ревизия IOLink	1.1.3
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Сопротивление вакууму [мбар]	-1000
Специальная особенность	Позолоченные контакты
Средняя температура	-40...120 °C-40...248 °F
стандарт SDCI	IEC 61131-9: 2013-07
Температура окружающей среды[°C]	-25...60
Температура хранения[°C]	-40...80
Температурный коэффициент [% от диапазона / 10 К]	0,2
Технологическое соединение	резьбовое соединение G 3/4 наружная резьба DN20
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	-40...88 °C-40...190.4 °F
Точность (в диапазоне измерений)	гликолевые растворы (35%)±(5,0 % MW + 0,5 % MEW)высоковязкие масла с вязкостью 46 мм2/с (40°C)±(5,0 % MW + 1,0 % MEW)низковязкие масла с вязкостью 10 мм2/с (40°C)±(5,0 % MW + 1,0 % MEW)вода±(2,0 % MW + 0,5 % MEW)
Точность[К]	± 2,5 (Q >, 5 % MEW)
Требуемый тип главного порта	А
Ударопрочность	DIN IEC 68-2-2720 g (11ms)
Уставка SP	-40...119.4 °C-40...247 °F
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000Hz)
Характеристики поверхности Ra/Rz смачиваемых деталей	Ra <, 1.25µm
Частота в конечной точке FRP[Гц]	1...10000
Частота переключения постоянного тока [Гц]	0...10000
Электрическое проектирование	ПНП/НПН
ЭМС	DIN 61326-1:2021
