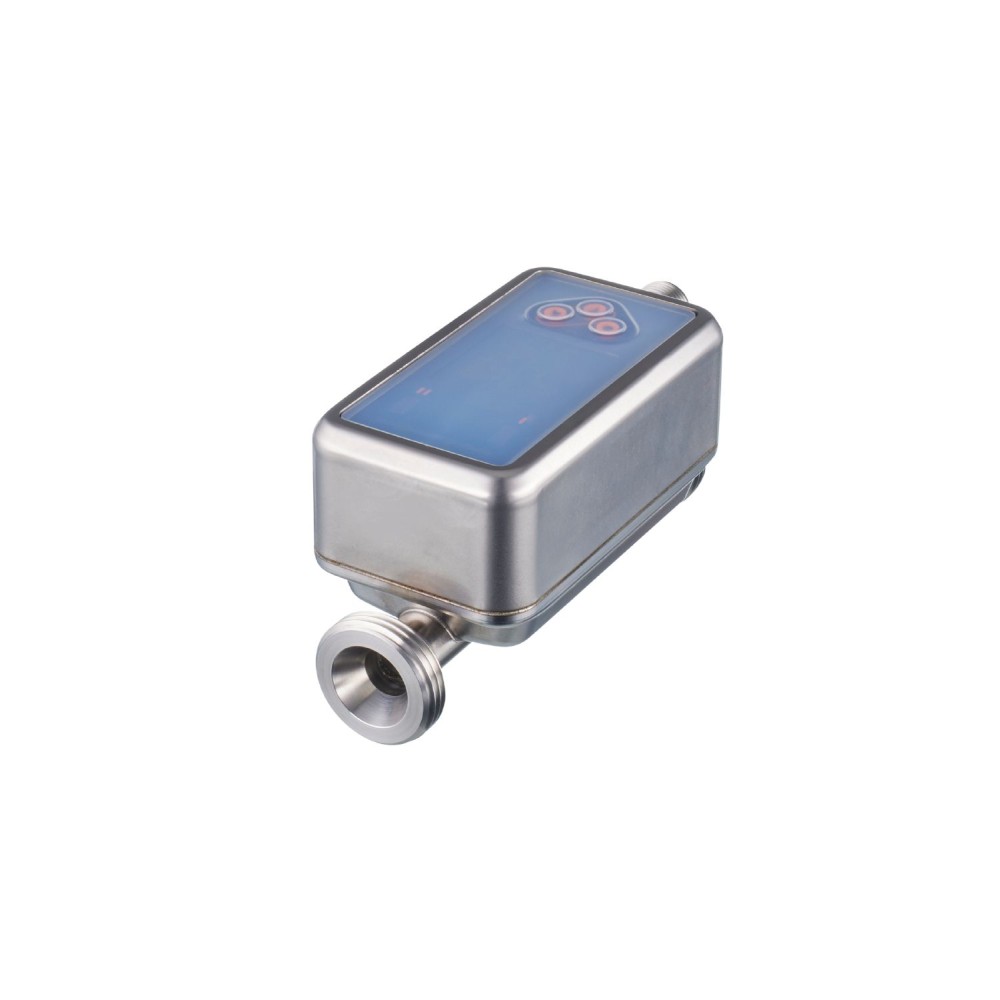

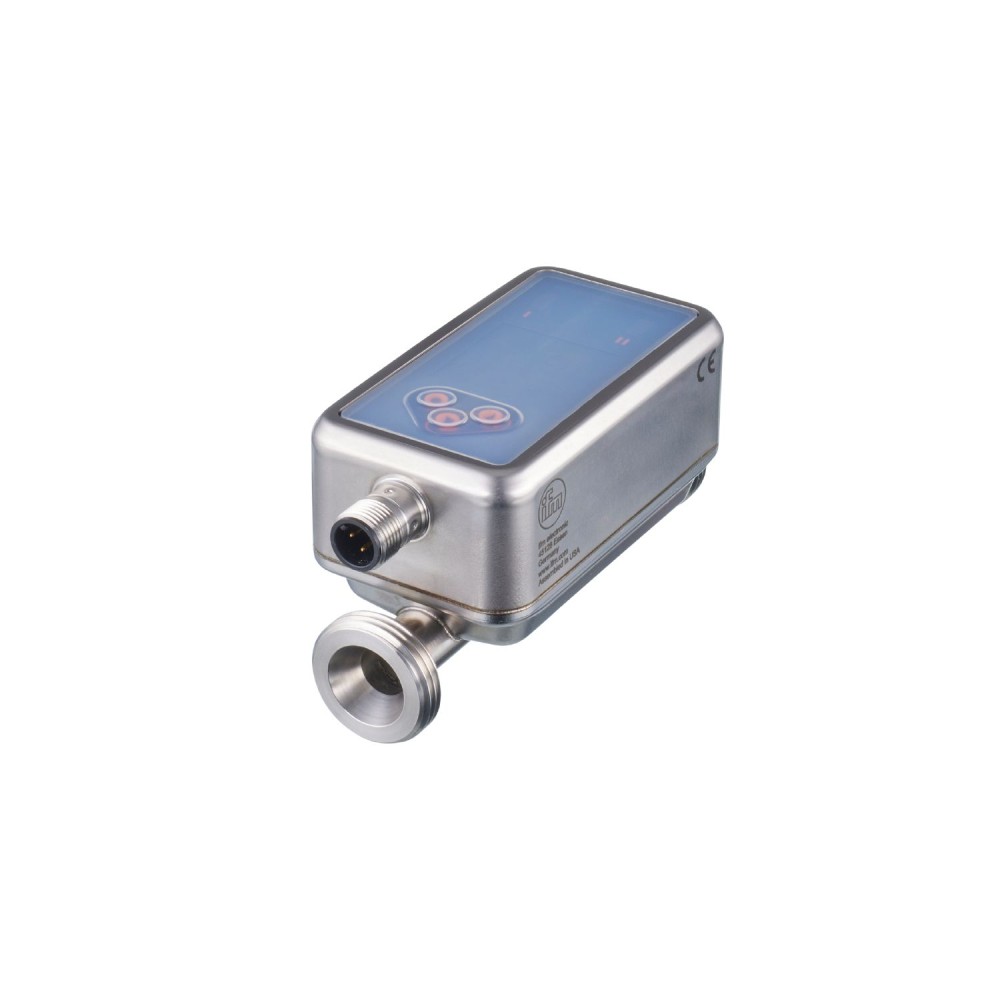

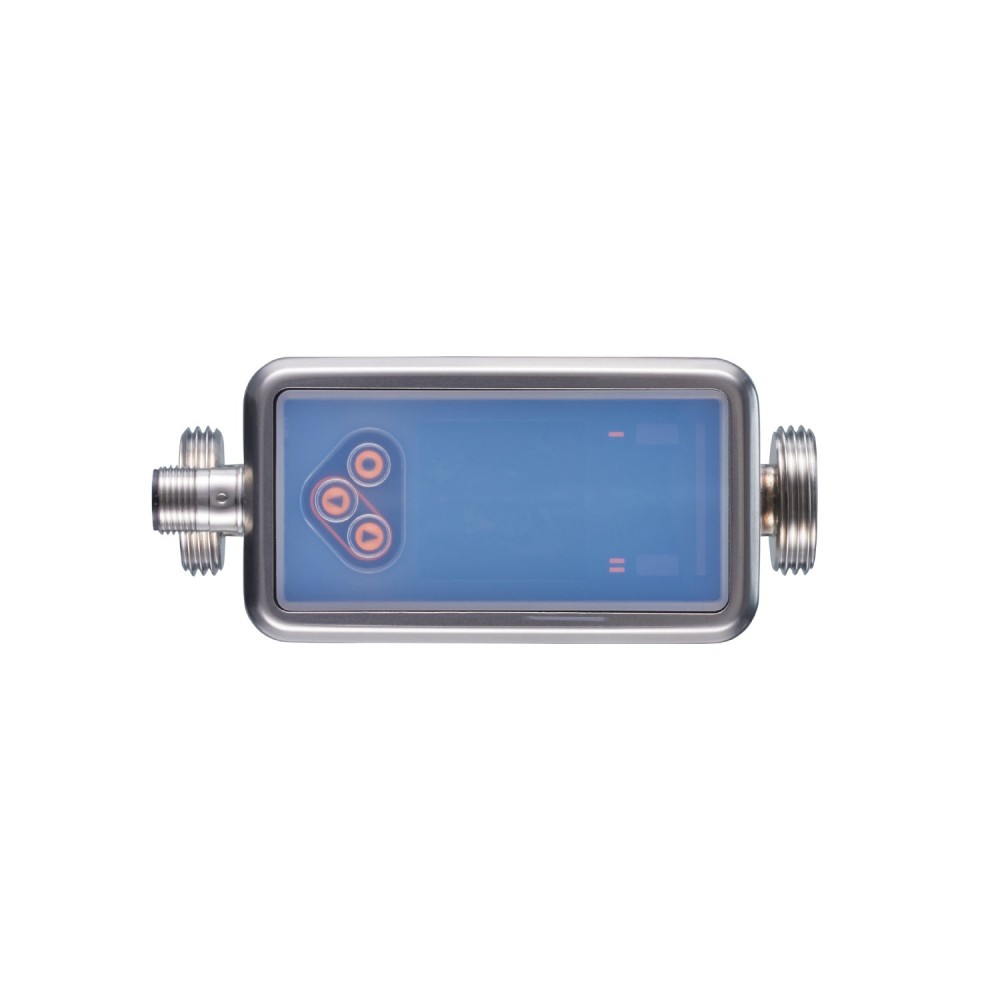

Ультразвуковой расходомер IFM SUR34XFBFRKG/US SU7030

Код товара: 193939

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулSU7030

Код производителяSUR34XFBFRKG/US

Все характеристики

IFM SU7030 дополнительные характеристики

Описание

Точное измерение расхода сверхчистой воды, воды, масел и гликолевых растворов. Прочная измерительная труба из нержавеющей стали без компонентов обеспечивает высокую устойчивость к средам и постоянную защиту от проникновения. Высокоточный процесс измерения в потоке исключает влияние различной толщины стенок и материалов труб. Светодиод рабочего состояния сигнализирует о состоянии датчика и позволяет сделать выводы о качестве процесса.

Характеристики Ультразвуковой расходомер IFM SUR34XFBFRKG/US SU7030

Основные характеристики

MTTF[лет]	160
Аналоговая конечная точка AEP	-60...75 l/min-3600...4500 l/h-12.481...15.601 m/s-3.6...4.5 m³/h
Аналоговая конечная точка [°C]	4...100
Аналоговая начальная точка ASP	-75...60 l/min-4500...3600 l/h-15.604...12.481 m/s-4.5...3.6 m³/h
Аналоговые данные процесса	3
Аналоговый токовый выход [мА]	4...20
Артикул	SU7030
Вес[г]	492.8
Время задержки включения [с]	5
Время отклика[с]	<, 0.25, (dAP = 0, T09)
Входы	сброс счетчика
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, импульсный сигнал, аналоговый сигнал, IO-Link, частотный сигнал, диагностический сигнал, коммутационный сигнал сумматора
Данные процесса IO-Link (циклические)	Функция Длина бита Сумматор32Мониторинг расхода32Мониторинг температуры32Статус4Выход 11Выход 21
Двоичные данные процесса	2
Диагностические функции	определение направления потока, качество сигнала
Диапазон измерения	0.5...75 l/min30...4500 l/h0.104...15.601 m/s0.03...4.5 m³/h
Диапазон измерения[°C]	-20...100
Диапазон отображения	-90...90 l/min-5400...5400 l/h-18.721...18.721 m/s-5.4...5.4 m³/h
Диапазон отображения [°C]	-44...124
Динамический отклик T05 / T09[с]	5,7 / 86
Директива по оборудованию, работающему под давлением	может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Дисплейный блок	л/мин, л/ч, м³/ч, м/с
Длина импульса[с]	0.002...2
Жилье	прямоугольный
Заданное значение SP[°C]	-19.6...100
Замечания	MW = измеренное значение MEW = конечное значение диапазона измерения импульсный и суммарный сигнал доступны только для одного из двух выходов показания точности соблюдаются во всей области применения
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...5
Значение пульса	0.02...99990000 l
Импульсный выход	расходомер
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	SUR34XFBFRKG/US
Количество в упаковке	1 шт.
Конечная точка частоты, FEP	15...75 l/min903...4500 l/h3.13...15.601 m/s0.903...4.5 m³/h
Конечная точка частоты, FEP[°C]	4...100
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	Корпус: нержавеющая сталь (316L/1.4404), Дисплей: PFA, Уплотнение дисплея: FKM, Разъём: PBT
Материалы (смачиваемые части)	Трубная секция: нержавеющая сталь (316L/1.4404), Уплотнение технологического соединения: армированное волокно NBR, плоское уплотнение.
Мин. время цикла процесса [мс]	9.6
Мин. разрывное давление	150 бар 15 МПа
Начальная точка аналогового сигнала [°C]	-20...76
Начальная точка частоты, FSP[°C]	-20...76
Номинальное давление	100 бар10 МПа
Общее количество выходов	2
Одобрение UL	Одобрение UL № I034
Отображать	Цветной дисплей 1,44&, quot, , 128 x 128 пикселей. Функция переключения. 2 светодиода, жёлтые. Диагностика. 1 светодиод, трёхцветный.
Отсечка низкого расхода LFC	0.5...3.2 l/min30...195 l/h0.104...0.676 m/s0.03...0.195 m³/h
Повторяемость	± 0,2 % MEW
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault1756
Поставляемые товары	Плоский уплотнитель 2, вставка Centellenpackage
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 75
Примечание о СМИ	водные среды: для сред с содержанием присадок &, gt, 10 % повторяемость является единственным доступным значением, маловязкие масла с вязкостью: 7...40 мм²/с (40 °C), высоковязкие масла с вязкостью: 30...68 мм²/с (40 °C).
Принцип измерения	ультразвуковой
Профили	Передача больших двоичных объектов (BLOB) — Идентификация и диагностика
Рабочее напряжение[В]	18...32 постоянного тока, (два SELV/PELV)
Размеры[мм]	110 x 48 x 57.8
Разрешение	0.1 l/min2 l/h0.001 m/s0.002 m³/h
Разрешение [°C]	0.1
Ревизия IO-Link	1.1.3
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
СМИ	сверхчистая вода, вода, водные среды, гликолевые растворы, масла, охлаждающие жидкости
Сопротивление вакууму [мбар]	-1000
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-20...100
стандарт SDCI	IEC 61131-9: 2013-07
Температура окружающей среды[°C]	-20...60
Температура хранения[°C]	-25...80
Температурный коэффициент [% от диапазона / 10 К]	0,2
Технологическое соединение	резьбовое соединение G 3/4 наружная резьба DN20
Тип защиты от короткого замыкания	импульсный
Тип крепления	Длина входной трубы 5xDN, длина выходной трубы 1xDN
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	0.5...74.6 l/min32...4477 l/h0.112...15.521 m/s0.032...4.477 m³/h
Точка сброса rP[°C]	-20...99.6
Точность (в диапазоне измерений)	гликолевые растворы (35%)±(5,0 % MW + 0,5 % MEW)высоковязкие масла с вязкостью 46 мм2/с (40°C)±(5,0 % MW + 1,0 % MEW)низковязкие масла с вязкостью 10 мм2/с (40°C)±(5,0 % MW + 1,0 % MEW)вода±(2,0 % MW + 0,5 % MEW)
Точность[К]	± 2,5 (Q >, 5 % MEW)
Требуемый тип главного порта	А
Ударопрочность	DIN IEC 68-2-2720 g (11ms)
Уставка SP	0.9...75 l/min55...4500 l/h0.192...15.601 m/s0.055...4.5 m³/h
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000Hz)
Характеристики поверхности Ra/Rz смачиваемых деталей	Ra <, 1.25µm
Частота в конечной точке FRP[Гц]	1...10000
Частота переключения постоянного тока [Гц]	0...10000
Электрическое проектирование	ПНП/НПН
ЭМС	DIN 61326-1:2021
