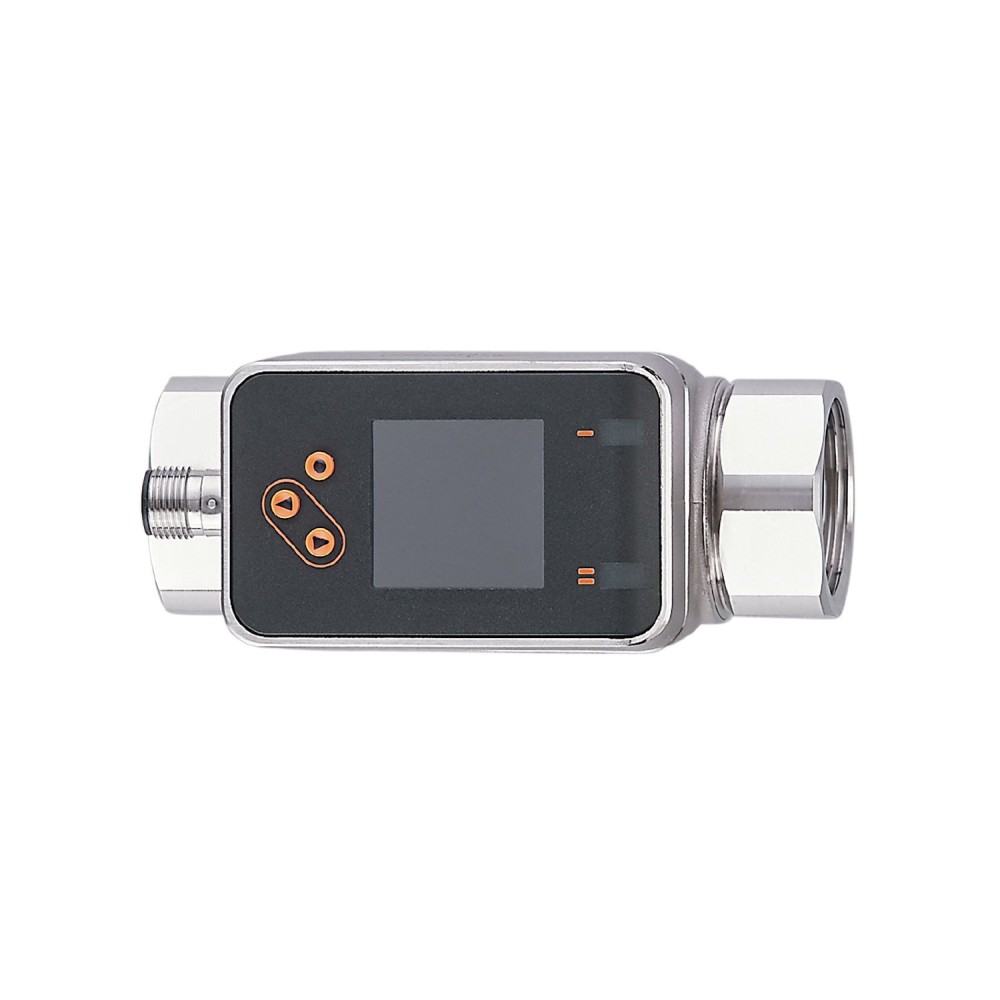

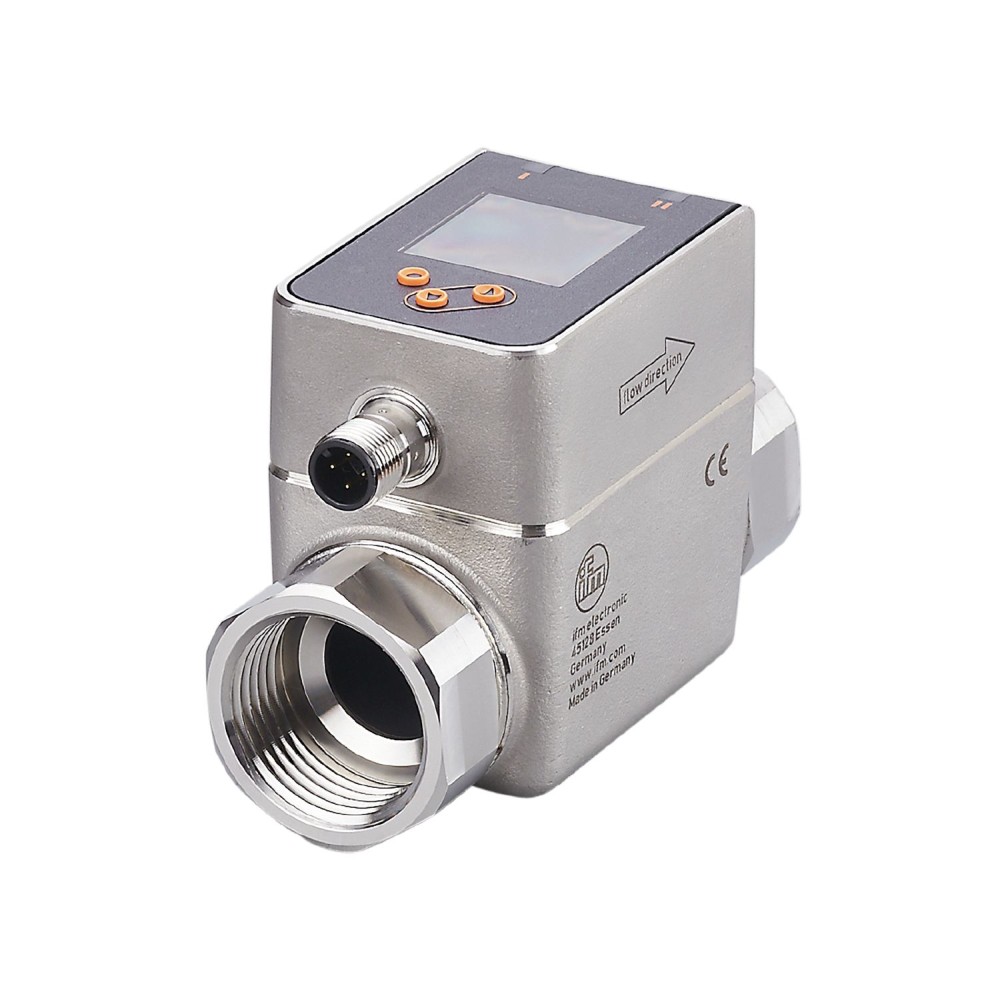

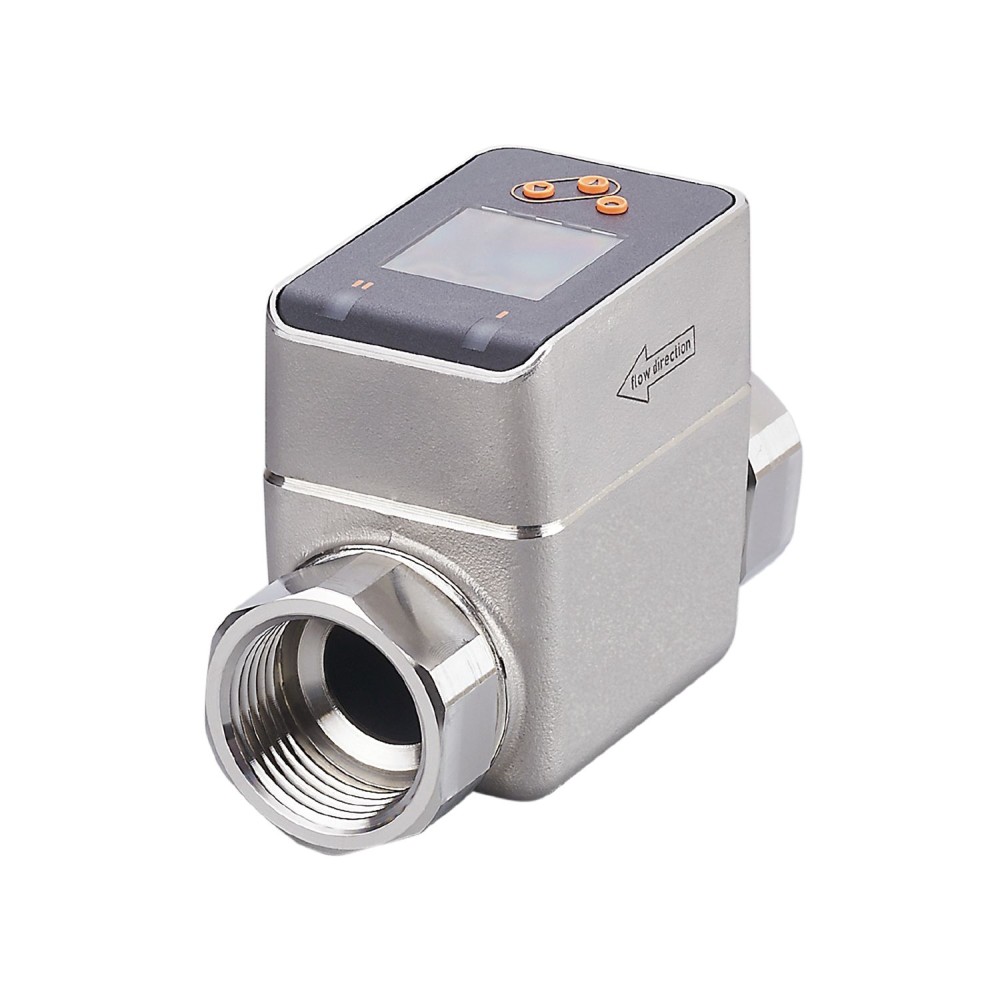

Магнитно-индуктивный расходомер IFM SMN11XGXFRKG/US-100 SM8621

Код товара: 193936

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулSM8621

Код производителяSMN11XGXFRKG/US-100

Все характеристики

IFM SM8621 дополнительные характеристики

Описание

Точное измерение расхода, потребления и температуры среды, Высокая точность, повторяемость и динамика измерений, С коммутационным выходом, аналоговым выходом и импульсным выходом, Четко читаемый цветной дисплей с переключением цветов (красный/зеленый), Не требуется длин входных и выходных труб

Характеристики Магнитно-индуктивный расходомер IFM SMN11XGXFRKG/US-100 SM8621

Основные характеристики

MTTF[лет]	114
Аналоговая конечная точка AEP	30...150 l/min1.8...9 m³/h475...2376 gph7.92...39.6 gpm
Аналоговая конечная точка [°F]	35.6...194
Аналоговая начальная точка ASP	0...120 l/min0...7.2 m³/h0...1903 gph0...31.71 gpm
Аналоговая начальная точка [°F]	-4...154.4
Аналоговые данные процесса	3
Аналоговый токовый выход [мА]	4...20, (scalable)
Артикул	SM8621
Вес[г]	777
Время задержки включения [с]	5
Время отклика[с]	15, (Q >, 10 % MEW, T09)
Входы	сброс счетчика
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, импульсный сигнал, IO-Link, частотный сигнал, (настраиваемый)
Двоичные данные процесса	2
Диапазон измерения	0.2...150 l/min0.012...9 m³/h3.6...2376 gph0.06...39.6 gpm
Диапазон измерения [°F]	-4...194
Диапазон отображения	-180...180 l/min-10.8...10.8 m³/h-2853.6...2853.6 gph-47.56...47.56 gpm
Диапазон отображения [°F]	-43.6...233.6
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Длина импульса[с]	0.002...2
Жилье	прямоугольный
Заданное значение SP[°F]	-3.3...194
Задержка запуска[с]	0...50
Замечания	MW = измеренное значениеMEW = конечное значение диапазона измерения
Защита	IP 65, IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...5
Значение пульса	0.01...99990000 I
Импульсный выход	расходомер
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	SMN11XGXFRKG/US-100
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов	2
Конечная точка частоты, FEP	30.2...150 l/min1.8...9 m³/h480...2376 gph8...39.6 gpm
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (316/1.4408), нержавеющая сталь (316L/1.4404), ПК, ПБТ+ПК-GF30
Материалы (смачиваемые части)	нержавеющая сталь (316L/1.4404), ПЭЭК, углеродное волокно ПЭЭК, FKM
Мин. время цикла процесса [мс]	8
Номинальное давление	16 бар 1,6 МПа
Общее количество выходов	2
Одобрение UL	Номер одобрения UL: I014 Номер файла: ULE174189
Отображать	цветной дисплей 1,44&, quot, , 128 x 128 пикселей, 2 светодиода, желтый
Отсечка низкого расхода LFC	0.2...7.5 l/min0.012...0.45 m³/h3...118.4 gph0.05...1.98 gpm
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, токовый/импульсный выход, задержка запуска, дисплей можно отключить, Дисплейный блок, частотный выход
Повторяемость	± 0,2 % MEW
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault964
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 80
Примечание о СМИ	проводимость: ≥ 20 мкСм/смвязкость: &, lt, 70 мм²/с (40 °C)
Принцип измерения	магнитно-индуктивный
Профили	Общие данные - Идентификация и диагностика I&, amp, D. Данные измерений, стандартное разрешение.
Рабочее напряжение[В]	18...30 постоянного тока, (два SELV/PELV)
Размеры[мм]	110 x 48 x 73
Разрешение	0.1 l/min0.006 m³/h0.6 gph0.01 gpm
Разрешение [°F]	0.1
Ревизия IO-Link	1.1
режим SIO	да
С шагом [°F]	0.1
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
СМИ	проводящие жидкости, вода, водные среды
Специальная особенность	Позолоченные контакты
Средняя температура [°F]	-4...194
стандарт SDCI	IEC 61131-9
Температура окружающей среды [°F]	-4...140
Температура хранения [°F]	-13...176
Технологическое соединение	резьбовое соединение 1&, quot, NPT внутренняя резьба DN25
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	0.2...149.2 l/min0.012...8.95 m³/h3.6...1903 gph0.06...39.42 gpm
Точка сброса rP[°F]	-4...193.3
Точность (в диапазоне измерений)	± (0,8 % MW + 0,2 % MEW)
Точность[К]	± 2,5 (Q >, 5 % MEW)
Требуемый тип главного порта	А
Ударопрочность	DIN IEC 68-2-2720 g (11 ms)
Уставка SP	1...150 l/min0.06...9 m³/h16.2...2376 gph0.27...39.6 gpm
Устойчивость к вибрации	DIN IEC 68-2-6:5 g (10...2000 Hz)
Частота в конечной точке FRP[Гц]	1...10000
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 60947-5-9
