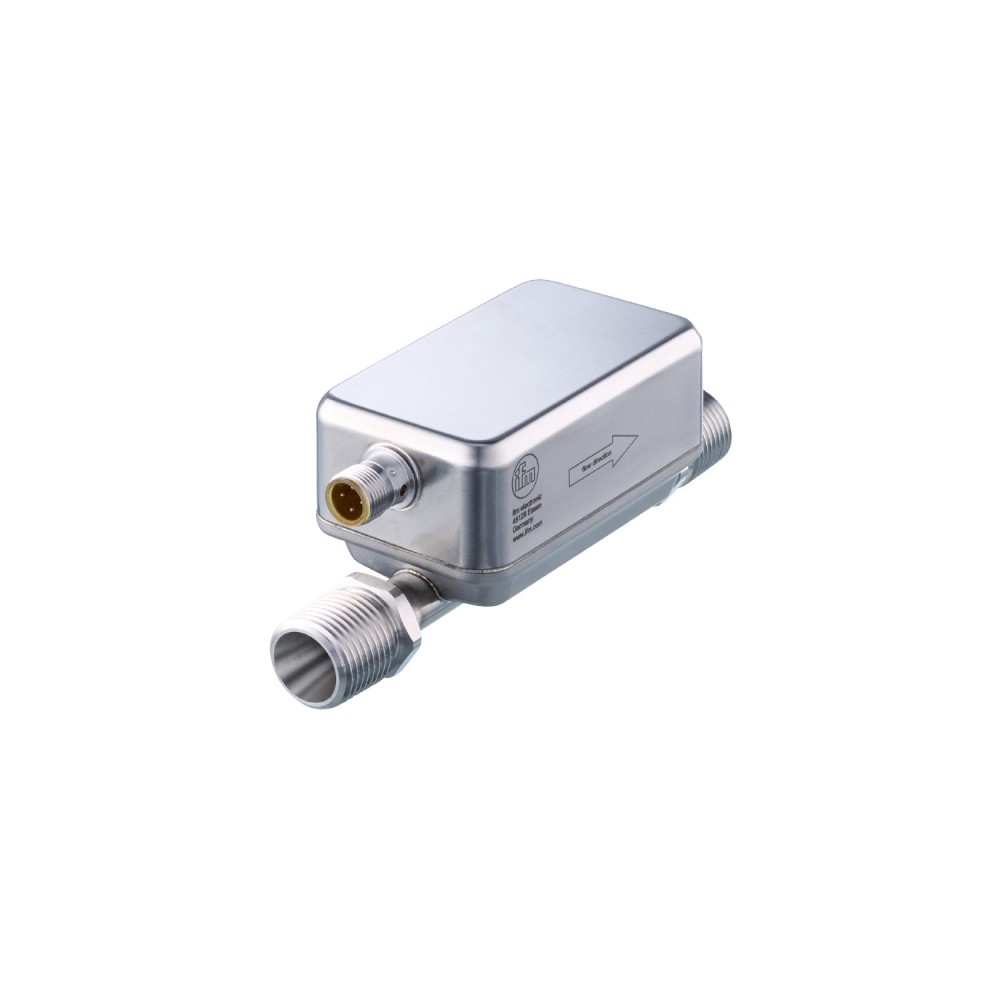

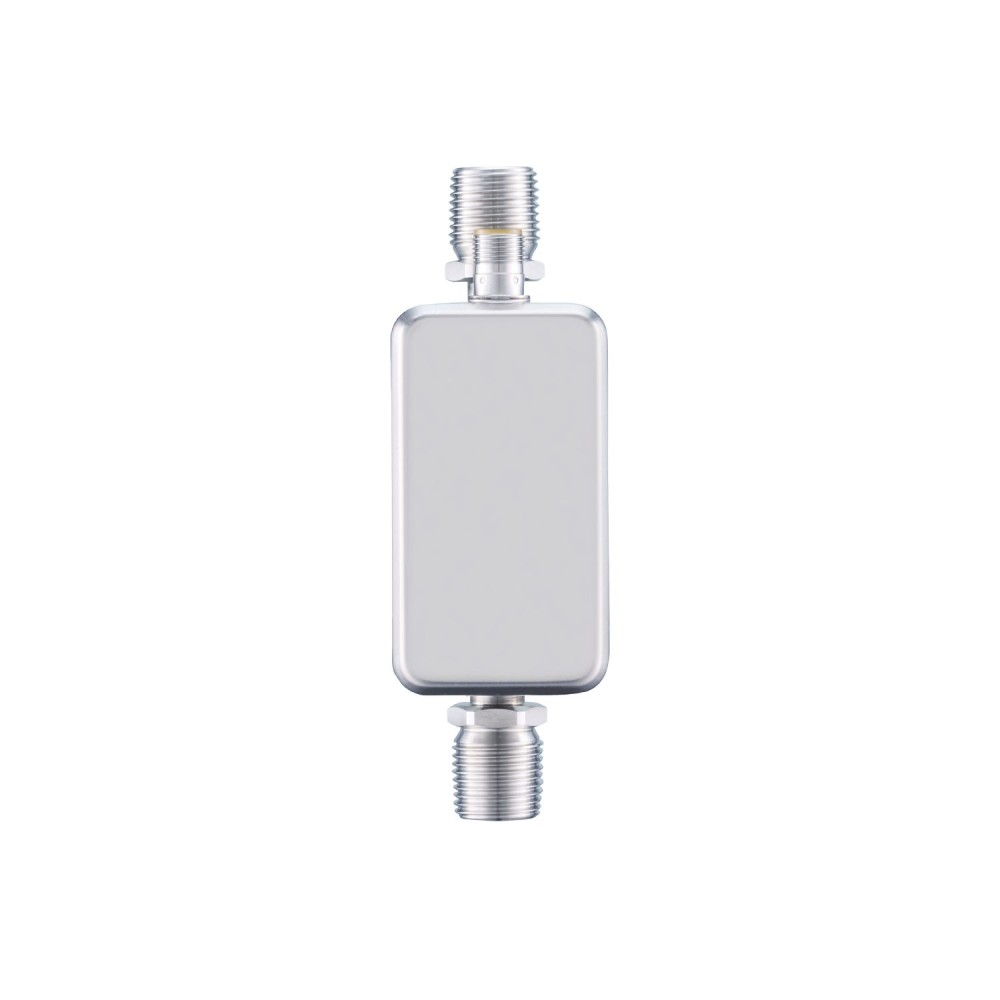

Ультразвуковой расходомер IFM SUN12XJBFRKG/US SU6651

Общее описание и Принцип действия

Ультразвуковой расходомер IFM SUN12XJBFRKG/US (артикул SU6651) — это специализированный датчик, разработанный для точного и надежного измерения расхода вязких и невязких жидкостей, включая сверхчистую воду, обычную воду, масла и гликолевые растворы. Измерение осуществляется ультразвуковым методом, который обеспечивает отсутствие движущихся частей и износа, а также минимальное гидравлическое сопротивление. Проточная часть прибора выполнена из прочной нержавеющей стали (316L/1. 4404), не содержит внутренних компонентов и уплотнений, что обеспечивает высокую медиастойкость и постоянную защиту от проникновения загрязнений.

Ключевые технические характеристики

Для оценки применимости модели SUN12XJBFRKG/US необходимо учитывать следующие критические параметры:

• Конструкция проточной части и Принцип измерения:Используется ультразвуковой принцип с цельнометаллической измерительной трубой из нержавеющей стали (316L).
  Практическое значение: Повышенная надежность в долгосрочной перспективе за счет исключения износа механических частей. Материал проточной части позволяет применять расходомер для работы с агрессивными и высокочистыми средами.
• Рабочие параметры среды (Температура и Давление):Диапазон средней температуры от -40 °C до +120 °C при максимальном номинальном давлении 100 бар (10 МПа).
  Практическое значение: Расходомер способен функционировать в широком диапазоне промышленных систем, от низкотемпературных охлаждающих контуров до высокотемпературных технологических процессов, выдерживая при этом высокие рабочие давления.
• Метрологические характеристики:Точность измерения для воды составляет ±(2, 0 % MW + 0, 5 % MEW) с высокой повторяемостью ±0, 2 % MEW.
  Практическое значение: Высокая повторяемость обеспечивает стабильный и воспроизводимый контроль технологического процесса. Уровень точности соответствует требованиям для систем коммерческого учета и дозирования.
• Интерфейс и Выходные сигналы:Интегрированный интерфейс IO-Link (Ревизия 1. 1. 3), два цифровых выхода (конфигурируемых как коммутационный, импульсный или частотный) и один масштабируемый аналоговый выход (0... 10 В или 0. 5... 4. 5 В).
  Практическое значение: Поддержка IO-Link упрощает параметризацию, обеспечивает передачу измеренного расхода, температуры среды и данных диагностики в цифровую систему управления, что является стандартом для концепций Индустрии 4. 0.
• Технологическое соединение:Резьбовое соединение 1/2" NPT (наружная резьба) с номинальным диаметром DN15.
  Практическое значение: Стандартное резьбовое соединение NPT 1/2" облегчает установку в существующие трубопроводы и обеспечивает герметичность соединения при высоком давлении.

Основные преимущества

• Высокая надежность и медиастойкость, обеспеченные цельнометаллической конструкцией измерительной трубы из нержавеющей стали 316L без уплотнений и движущихся частей.
• Универсальное применение для широкого спектра жидкостей (вода, масла, гликолевые растворы) в экстремальных условиях благодаря широкому диапазону рабочих температур (-40 °C до +120 °C) и высокому номинальному давлению (100 бар).
• Расширенная интеграция в системы автоматизации посредством IO-Link, который позволяет осуществлять не только передачу данных, но и проводить комплексную диагностику (определение направления потока, качество сигнала).
