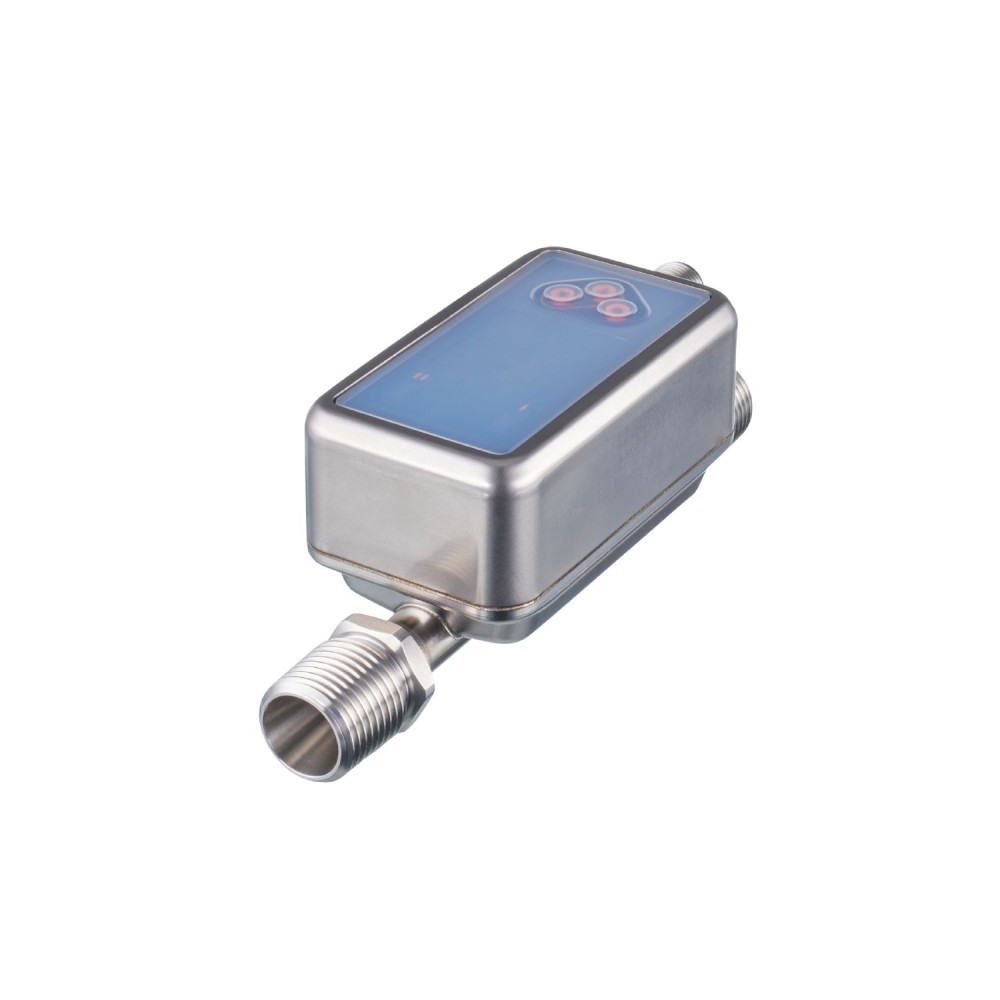

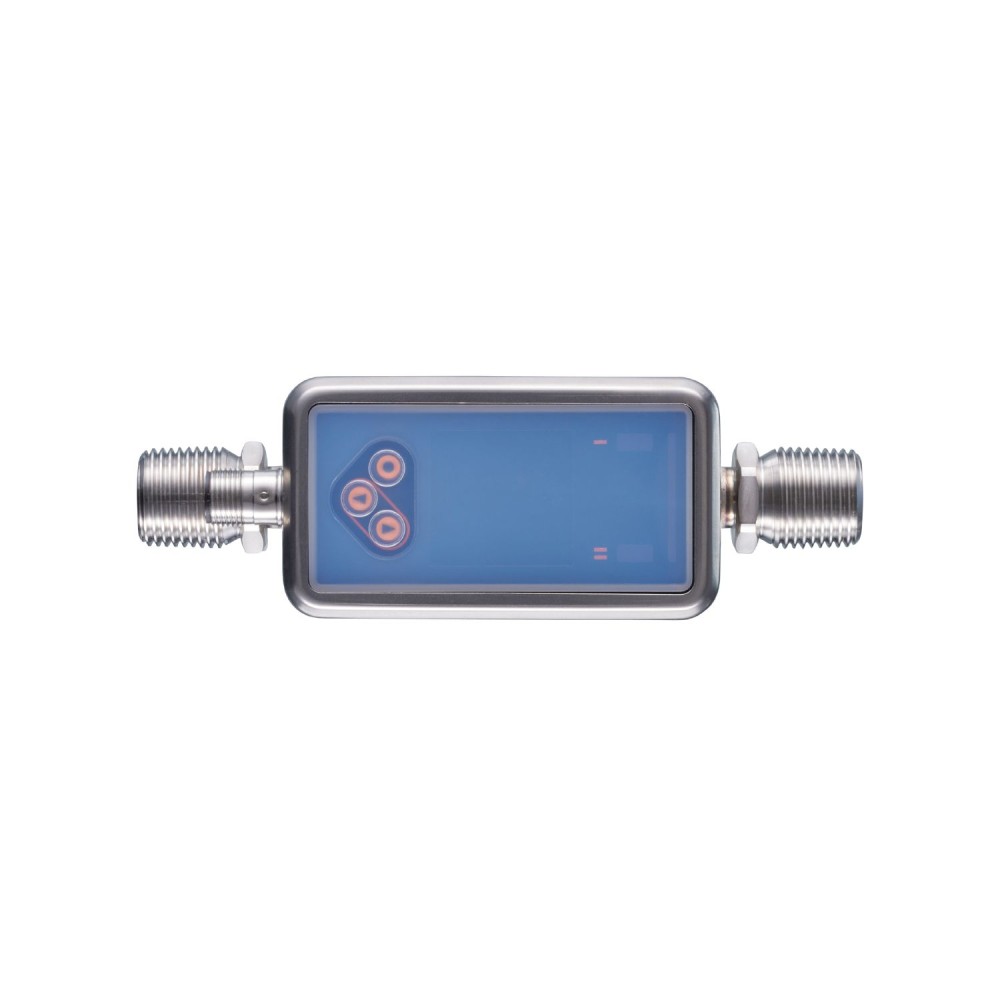

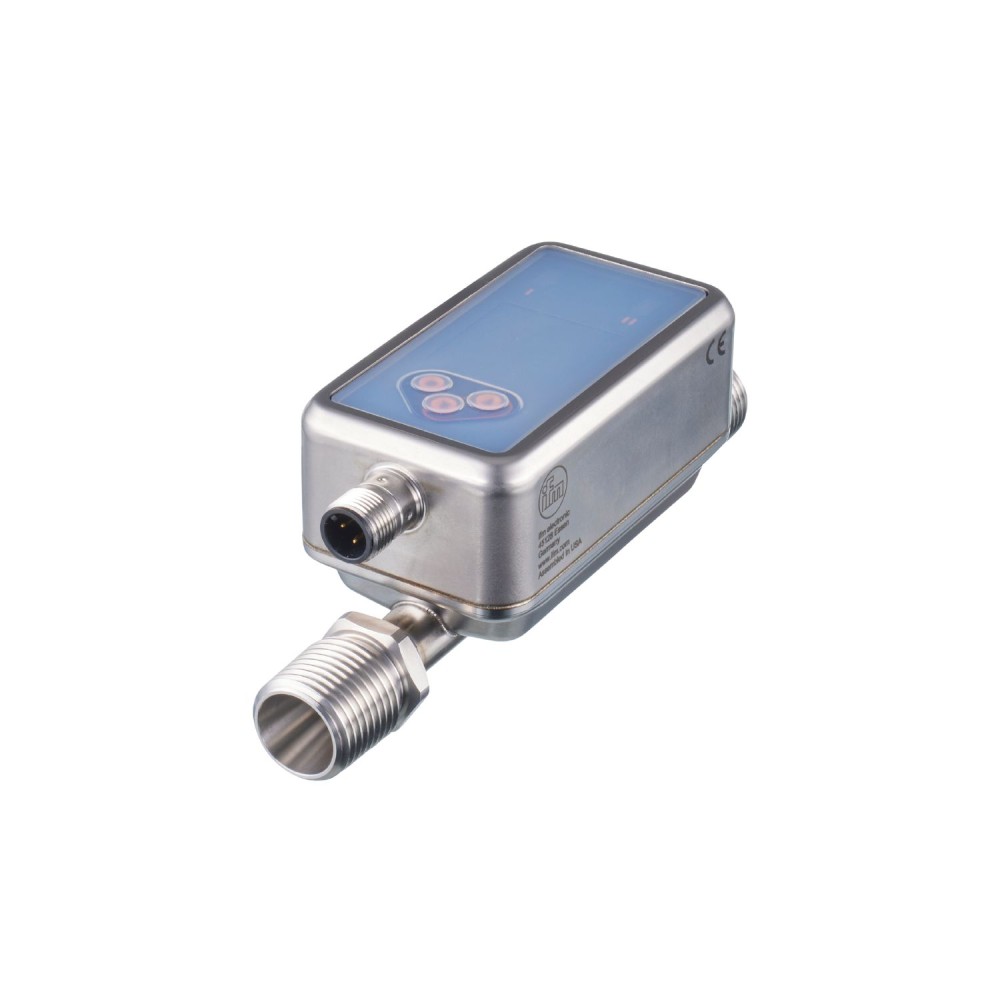

Ультразвуковой расходомер IFM SUN12XFBFRKG/US SU6631

Общая информация и область применения

Ультразвуковой расходомер IFM SU6631 (SUN12XFBFRKG/US) предназначен для точного измерения расхода жидких сред, включая сверхчистую воду, обычную воду, гликолевые растворы и масла. В основе работы лежит ультразвуковой принцип, что позволяет проводить высокоточное измерение непосредственно в потоке. Конструкция прибора с цельной, свободной от внутренних компонентов измерительной трубой из нержавеющей стали (316L/1. 4404) обеспечивает высокую устойчивость к измеряемой среде и надежную защиту от проникновения.

Ключевые технические параметры

Выбор расходомера SU6631 определяется следующими критическими характеристиками, которые устанавливают его эксплуатационные возможности и сферу применения:

Принцип измерения и диапазон расхода:
Используется ультразвуковой принцип измерения, исключающий влияние различной толщины стенок и материалов труб на точность. Рабочий диапазон расхода составляет от 0, 5 до 65 литров в минуту. Такой диапазон обеспечивает применение прибора в системах с умеренными и высокими скоростями потока.

Показатели точности и повторяемости:
Точность измерения для воды составляет ±(2, 0 % MW + 0, 5 % MEW), где MW — измеренное значение, а MEW — конечное значение диапазона измерения. Для гликолевых растворов (35 %) точность составляет ±(5, 0 % MW + 0, 5 % MEW). Критически важный параметр повторяемости составляет ± 0, 2 % MEW. Высокая повторяемость обеспечивает стабильность технологического процесса.

Эксплуатационные ограничения (Давление и Температура):
Расходомер рассчитан на номинальное давление 100 бар (10 МПа), что соответствует требованиям большинства промышленных и технологических систем. Диапазон рабочей температуры среды находится в пределах от -20 до 100 °C. Технологическое присоединение осуществляется посредством резьбового соединения 1/2" NPT (наружная резьба DN15).

Многофункциональные выходы и интерфейс IO-Link:
Прибор оснащен двумя общими выходами, которые могут быть настроены как коммутационные, аналоговые (4... 20 мА) или импульсные сигналы. Наличие интерфейса IO-Link (ревизия 1. 1. 3) обеспечивает возможности для интеграции в системы Индустрии 4. 0, передачи диагностических данных (например, качества сигнала) и удаленного параметрирования.

Преимущества и конструктивные особенности

Конструктивные решения модели SUN12XFBFRKG/US (SU6631) обеспечивают следующие ключевые преимущества для промышленного применения:

• Высокая химическая стойкость:Использование нержавеющей стали (316L/1. 4404) для измерительной трубы обеспечивает совместимость с широким спектром агрессивных и сверхчистых сред, включая масла и гликоли.
• Интеграция в цифровые сети:Поддержка протокола IO-Link и наличие двух программируемых выходов упрощает интеграцию в существующие и новые системы автоматизации, позволяя одновременно отслеживать расход, температуру и диагностические параметры.
• Надежность и долговечность:Цельнометаллический корпус и отсутствие подвижных или выступающих в поток компонентов минимизируют риск засорения, износа и обеспечивают стабильность измерений.

Степень защиты корпуса прибора соответствует классу IP 67.
