| Код производителяSU6621 | АртикулSU6621 | Код производителяSUN12XXBFRKG/US |
IFM SU6621 дополнительные характеристики

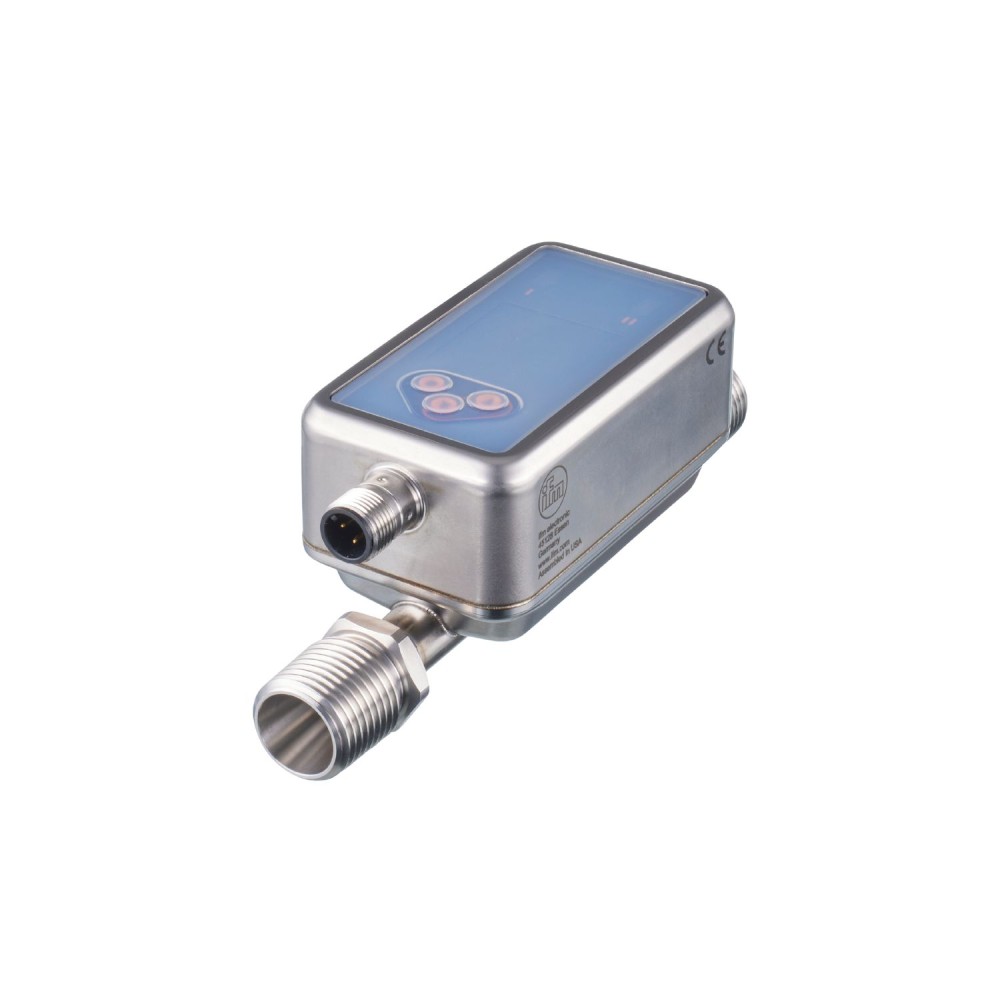

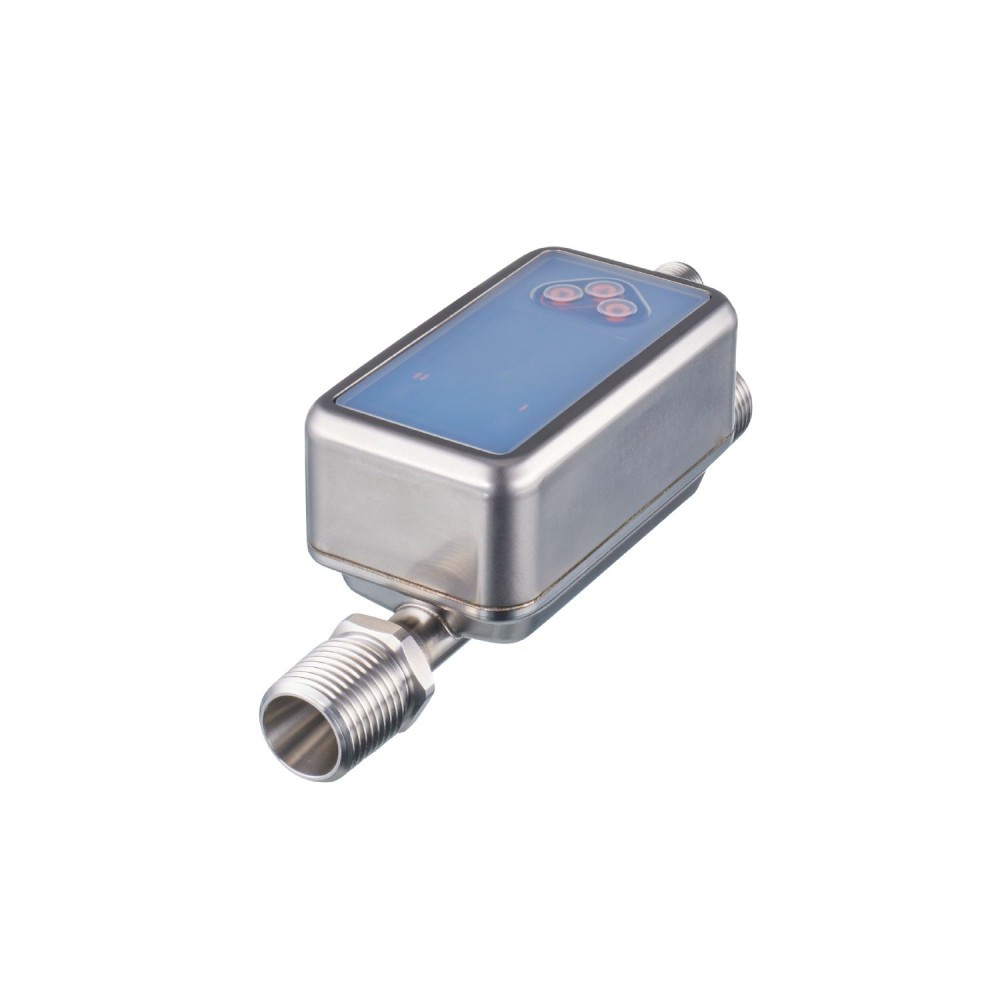

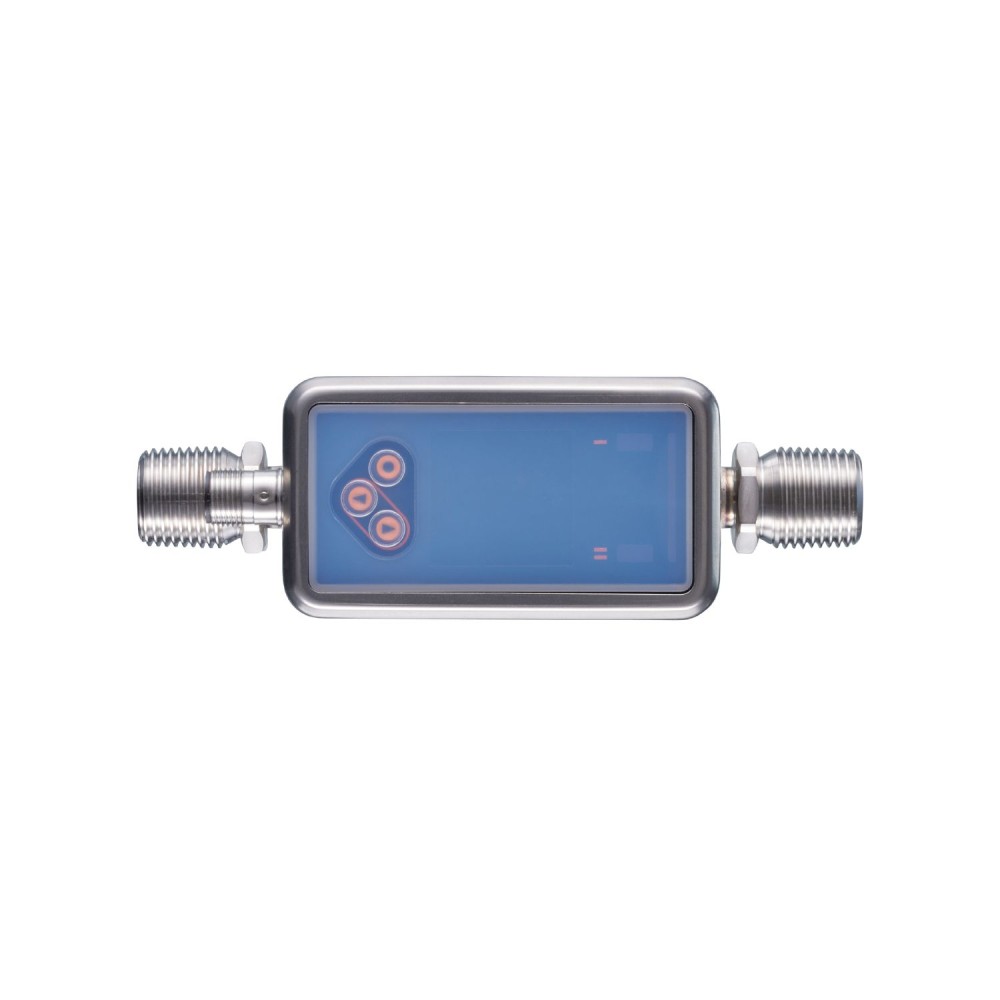

Ультразвуковой расходомер IFM SUN12XXBFRKG/US SU6621
Ультразвуковой расходомер IFM SU6621 (SUN12XXBFRKG/US) предназначен для точного измерения расхода воды, включая сверхчистую воду и водные среды в промышленных сетях. Принцип ультразвукового измерения в потоке обеспечивает высокую точность и исключает влияние переменной толщины стенок и материалов трубопровода. Конструкция прибора с прочной измерительной трубкой из нержавеющей стали без внутренних компонентов гарантирует высокую устойчивость к воздействию измеряемой среды и постоянную защиту от проникновения.
Ключевые технические параметры и особенности
Для правильного выбора и интеграции расходомера необходимо учитывать следующие критические характеристики:
1. Принцип измерения и совместимость со средой
- Принцип:Ультразвуковой.
- Совместимость:Сверхчистая вода, вода, водные среды.
Применение ультразвукового метода обеспечивает неконтактное измерение, что минимизирует износ и гарантирует высокую точность.
Нержавеющая сталь (316L/1. 4404) в смачиваемых частях обеспечивает коррозионную стойкость, что критично для работы с сверхчистой водой в фармацевтической и пищевой промышленности.
2. Диапазон измерения и повторяемость
- Диапазон расхода:0, 5... 65 л/мин.
- Повторяемость:± 0, 2 % от конечного значения диапазона измерения (MEW).
- Точность:± (2, 0 % MW + 0, 5 % MEW).
Диапазон расхода определяет рабочие пределы применения прибора.
Высокая повторяемость (± 0, 2 % MEW) является ключевым параметром для обеспечения стабильности и надежности непрерывных технологических процессов.
3. Технологическое присоединение и интерфейсы
- Присоединение:Резьбовое соединение 1/2" NPT наружная резьба DN15.
- Интерфейс:IO-Link.
- Выходной сигнал:Коммутационный, импульсный, аналоговый (4... 20 мА), частотный.
Стандартный размер технологического присоединения 1/2" NPT упрощает монтаж в трубопроводы соответствующего диаметра.
Поддержка интерфейса IO-Link и наличие множества выходных сигналов (4... 20 мА, импульсный) обеспечивают гибкую интеграцию в современные системы управления (PLC/DCS) и возможность удаленной параметризации и диагностики.
Основные преимущества
- Прочность и долговечность:Измерительная трубка из нержавеющей стали (316L/1. 4404) без компонентов обеспечивает высокую устойчивость к среде и защиту IP 67.
- Высокая стабильность измерений:Исключение влияния стенки трубы за счет высокоточного процесса измерения в потоке и высокая повторяемость (± 0, 2 % MEW).
- Расширенная коммуникация:Интерфейс IO-Link для передачи данных процесса, диагностики (определение направления потока, качество сигнала) и гибкой настройки параметров.
| MTTF[лет] | 160 |
|---|---|
| Аналоговая конечная точка | 4...100 °C39.2...212 °F |
| Аналоговая начальная точка | -20...76 °C-4...168.8 °F |
| Аналоговые данные процесса | 3 |
| Аналоговый выход | 4...20 мА |
| Артикул | SU6621 |
| Вес | 524.7 |
| Время задержки включения [с] | 5 |
| Время отклика | <, 0.25, (dAP = 0, T09) мс |
| Входы | сброс счетчика |
| Выходная функция | нормально открытый / нормально закрытый, (параметризуемый) |
| Выходной сигнал | коммутационный сигнал, импульсный сигнал, аналоговый сигнал, IO-Link, частотный сигнал, диагностический сигнал, коммутационный сигнал сумматора |
| Габариты | 148 x 48 x 55.2 мм |
| Данные процесса IOLink (циклические) | Функция Длина бита Сумматор32Мониторинг расхода32Мониторинг температуры32Статус4Выход 11Выход 21 |
| Диагностические функции | определение направления потока, качество сигнала |
| Диапазон измерения | -20...100 °C-4...212 °F |
| Диапазон отображения | -44...124 °C-47.2...255.2 °F |
| Динамический отклик T05 / T09[с] | 5,7 / 86 |
| Директива по оборудованию, работающему под давлением | может использоваться для жидкостей группы 2, жидкости группы 1 по запросу |
| Длина импульса[с] | 0.002...2 |
| Замечания | MW = измеренное значение MEW = конечное значение диапазона измерения импульсный и суммарный сигнал доступны только для одного из двух выходов показания точности соблюдаются во всей области применения |
| Защита | IP 67 |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Значение процесса демпфирования dAP[s] | 0...5 |
| Значение пульса | 0.02...99990000 l, 0.005...26414563.515 gal |
| Импульсный выход | расходомер |
| Интерфейс связи | IO-Link |
| Класс защиты | III |
| Код производителя | SUN12XXBFRKG/US |
| Количество в упаковке | 1 шт. |
| Конечная точка частоты, FEP | 4...100 °C4...212 °F |
| Макс. нагрузка [Ом] | 500 |
| Макс. падение напряжения на коммутируемом выходе DC[В] | 2 |
| Материалы | Корпус: нержавеющая сталь (316L/1.4404), Дисплей: PFA, Уплотнение дисплея: FKM, Разъём: PBT |
| Материалы (смачиваемые части) | Трубная секция: нержавеющая сталь (316L/1.4404) |
| Мин. время цикла процесса [мс] | 9.6 |
| Мин. разрывное давление | 150 бар 15 МПа |
| Начальная точка частоты, FSP | -20...76 °C4...168.8 °F |
| Номинальное давление | 100 бар10 МПа |
| Общее количество выходов | 2 |
| Одобрение UL | Одобрение UL № I034 |
| Отображать | Цветной дисплей 1,44&, quot, , 128 x 128 пикселей. Функция переключения. 2 светодиода, жёлтые. Диагностика. 1 светодиод, трёхцветный. |
| Отсечка низкого расхода LFC | 0.5...3.2 l/min0.03...0.195 m³/h8...52 gph0.13...0.86 gpm |
| Повторяемость | ± 0,2 % MEW |
| Поддерживаемые идентификаторы устройств | Тип операцииDeviceIDdefault1462 |
| Поставляемые товары | вкладыш в упаковку |
| Постоянный номинальный ток коммутационного выхода DC[мА] | 100 |
| Потребляемый ток [мА] | <, 75 |
| Примечание о СМИ | водные среды: для сред с добавками &, gt, 10 % повторяемость является единственным доступным значением |
| Принцип измерения | ультразвуковой |
| Профили | Передача больших двоичных объектов (BLOB) — Идентификация и диагностика |
| Рабочее напряжение[В] | 18...32 постоянного тока, (два SELV/PELV) |
| Разрешение | 0.1 °C0.1 °F |
| Ревизия IOLink | 1.1.3 |
| Связь | Разъём: 1 x M12, кодировка: A, Контакты: позолоченные |
| Сопротивление вакууму [мбар] | -1000 |
| Специальная особенность | Позолоченные контакты |
| Средняя температура | -20...100 °C-4...212 °F |
| стандарт SDCI | IEC 61131-9: 2013-07 |
| Температура окружающей среды[°C] | -20...60 |
| Температура хранения[°C] | -25...80 |
| Температурный коэффициент [% от диапазона / 10 К] | 0,2 |
| Технологическое соединение | резьбовое соединение 1/2&, quot, NPT наружная резьба DN15 |
| Тип защиты от короткого замыкания | импульсный |
| Тип крепления | Длина входной трубы 5xDN, длина выходной трубы 1xDN |
| Тип трансмиссии | COM2 (38,4 кБод) |
| Точка сброса rP | -20...99.6 °C-4...211.2 °F |
| Точность (в диапазоне измерений) | ± (2,0 % MW + 0,5 % MEW) |
| Точность[К] | ± 2,5 (Q >, 5 % MEW) |
| Требуемый тип главного порта | А |
| Ударопрочность | DIN IEC 68-2-2720 g (11ms) |
| Уставка SP | -19.6...100 °C-3.2...212 °F |
| Устойчивость к вибрации | DIN IEC 68-2-620 g (10...2000Hz) |
| Характеристики поверхности Ra/Rz смачиваемых деталей | 49.21 µin |
| Частота в конечной точке FRP[Гц] | 1...10000 |
| Частота переключения постоянного тока [Гц] | 0...10000 |
| Электрическое проектирование | ПНП/НПН |
| ЭМС | DIN 61326-1:2021 |
-
-
-
-
-
-
-
-
-
-
-
