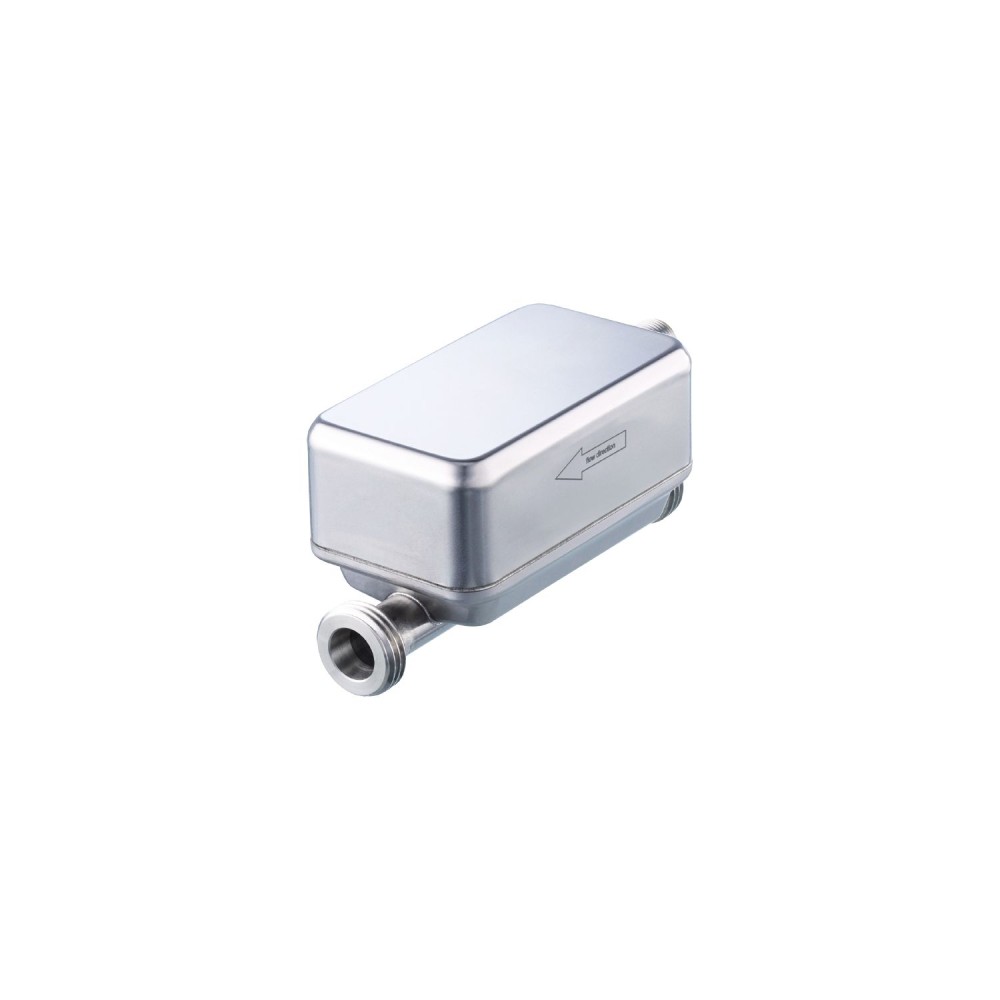

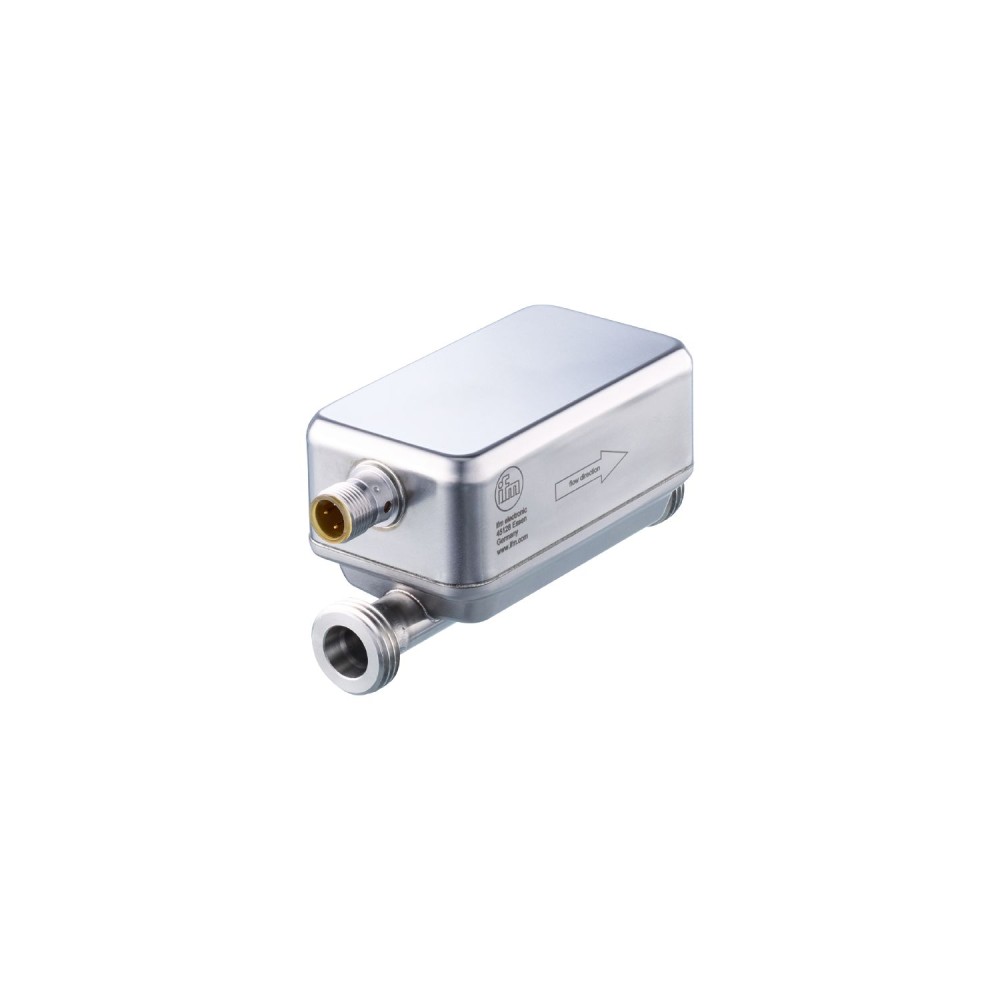

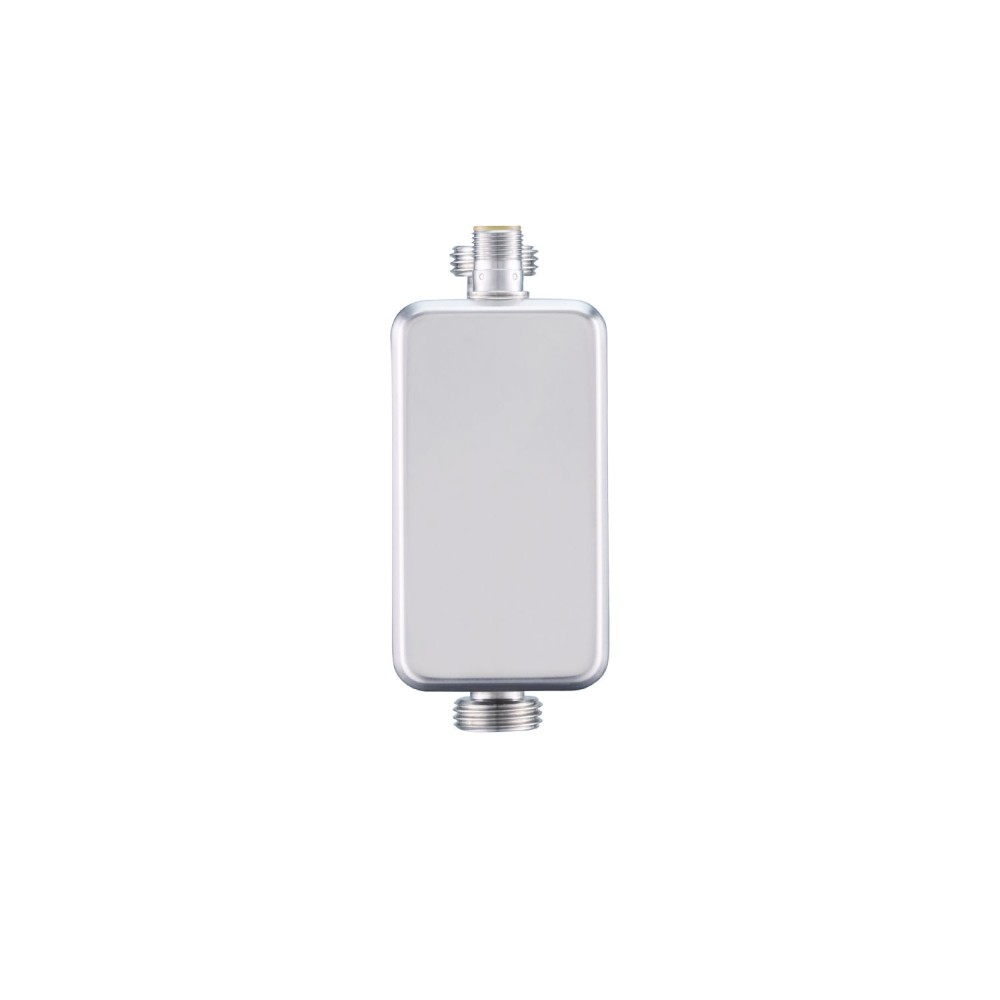

Ультразвуковой расходомер IFM SUR12XJBFRKG/US SU6050

Код товара: 193932

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

Код производителяSU6050

АртикулSU6050

Код производителяSUR12XJBFRKG/US

Все характеристики

IFM SU6050 дополнительные характеристики

Описание

Ультразвуковой расходомер IFM SU6050 (SUR12XJBFRKG/US)

Ультразвуковой расходомер IFM SU6050 предназначен для высокоточного контроля расхода жидкостей в промышленных и мобильных приложениях. Прибор обеспечивает надежное измерение для сверхчистой воды, воды, гликолевых растворов и масел.

Ключевые технические характеристики и назначение

1. Принцип измерения и материальное исполнение

Принцип измерения: Ультразвуковой. Позволяет осуществлять бесконтактное измерение расхода, исключая механический износ и снижая потери давления.
Материалы смачиваемых частей: Трубная секция из нержавеющей стали (316L/1. 4404). Прочная конструкция из нержавеющей стали без внутренних компонентов гарантирует высокую устойчивость к коррозии, агрессивным средам и постоянную защиту от проникновения загрязнений.

2. Диапазон измерения расхода и точность

Номинальный диаметр: DN15 (G 1/2). Обеспечивает стандартную установку в трубопроводы соответствующего диаметра.
Диапазон измерения расхода: 0, 5... 65 л/мин. Широкий диапазон позволяет контролировать поток в различных технологических процессах.
Точность для водных сред: ±(2, 0 % MW + 0, 5 % MEW). Указывает на высокую точность прибора для наиболее распространенных рабочих сред, где MW — измеренное значение, MEW — конечное значение диапазона измерения.

3. Технологическое подключение и рабочие параметры

Технологическое соединение: Резьбовое G 1/2 наружная резьба (DN15). Стандартизированное соединение упрощает монтаж и обслуживание.
Номинальное давление: 100 бар (10 МПа). Высокий показатель номинального давления обеспечивает возможность применения расходомера в системах с высокими требованиями к давлению.
Средняя температура: -40... 120 °C. Расширенный температурный диапазон позволяет использовать прибор в условиях значительных температурных колебаний.

4. Интерфейс связи и выходы

Интерфейс связи: IO-Link (Ревизия 1. 1. 3). Обеспечивает цифровой обмен данными, удаленную параметризацию и передачу диагностической информации, что критично для систем Индустрии 4. 0.
Выходы: 2 цифровых выхода (PNP/NPN, параметризуемые), 1 аналоговый выход (0... 10 В / 0, 5... 4, 5 В). Многофункциональный набор выходов позволяет использовать прибор для коммутации, аналогового контроля и передачи импульсного сигнала счетчика.

Преимущества модели

Ключевые преимущества расходомера SU6050, обусловленные его конструкцией и функционалом:

Универсальность и надежность:Конструкция из нержавеющей стали 316L и отсутствие внутренних компонентов обеспечивают высокую надежность и совместимость с широким спектром сред, включая сверхчистую воду и гликолевые растворы.
Интеграция в АСУТП:Наличие интерфейса IO-Link и многофункциональных выходов (цифровой, аналоговый, импульсный) гарантирует гибкое и интеллектуальное подключение к современным системам автоматизации.
Высокая точность измерений:Обеспечение высокой точности (особенно для водных сред) и повторяемости (± 0, 2 % MEW) делает прибор пригодным для ответственных задач дозирования и контроля потока.

Дополнительная информация: Прибор соответствует классу защиты IP 67 и IP 69K, что гарантирует защиту от попадания пыли и воды при высоком давлении.

Характеристики Ультразвуковой расходомер IFM SUR12XJBFRKG/US SU6050

Основные характеристики

MTTF[лет]	160
Аналоговая конечная точка	-40...88 °C-40...190.4 °F
Аналоговая начальная точка	-8...120 °C17.6...248 °F
Аналоговые данные процесса	3
Аналоговый выход	0...10 / 0.5...4.5, (scalable) В
Артикул	SU6050
Вес	477.9
Время задержки включения [с]	5
Время отклика	<, 0.25, (dAP = 0, T09) мс
Входы	Сброс счетчика OUT2
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	OUT1 — коммутационный сигнал, импульсный сигнал, диагностический сигнал, сигнал коммутации сумматора, частотный сигнал, IO-Link OUT2 — коммутационный сигнал, импульсный сигнал, диагностический сигнал, сигнал коммутации сумматора, аналоговый сигнал
Габариты	113.9 x 48 x 55.3 мм
Данные процесса IOLink (циклические)	Функция Длина бита Сумматор32Мониторинг расхода32Мониторинг температуры32Статус4Выход 11Выход 21
Диагностические функции	определение направления потока, качество сигнала
Диапазон измерения	-40...120 °C-40...248 °F
Динамический отклик T05 / T09[с]	5,7 / 86
Директива по оборудованию, работающему под давлением	может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Длина впускной трубы	5 х ДН
Длина выпускной трубы	1 х ДН
Длина импульса[с]	0.002...2
Замечания	MW = измеренное значение MEW = конечное значение диапазона измерения импульсный и суммарный сигнал доступны только для одного из двух выходов показания точности соблюдаются во всей области применения
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...5
Значение пульса	0.1...99990000 l, 0.03...26414563.515 gal
Импульсный выход	расходомер
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	SUR12XJBFRKG/US
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов	2
Конечная точка частоты, FEP	-40...119.4 °C-40...247 °F
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	корпус: нержавеющая сталь (316L/1.4404), разъем: PEI, FKM
Материалы (смачиваемые части)	Трубная секция: нержавеющая сталь (316L/1.4404), Уплотнение технологического соединения: армированное волокно NBR.
Мин. время цикла процесса [мс]	9.6
Мин. разрывное давление	150 бар 15 МПа
Мин. сопротивление нагрузки [Ом]	2000
Начальная точка частоты, FSP	-8...120 °C17.6...248 °F
Номинальное давление	100 бар10 МПа
Номинальный диаметр	DN15 (1/2“)
Общее количество входов и выходов	2
Общее количество выходов	2
Одобрение UL	Номер одобрения UL: I037 Номер файла: ULE174189
Отображать	рабочее состояние1 светодиод, зеленый
Отсечка низкого расхода LFC	0.5...3.2 l/min0.03...0.195 m³/h8...52 gph0.13...0.86 gpm
Повторяемость	± 0,2 % MEW
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault1835
Поставляемые товары	Плоское уплотнение 2, вставка из армированного NBR волокна
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 175
Примечание о СМИ	водные среды: для сред с содержанием присадок &, gt, 10 % повторяемость является единственным доступным значением, маловязкие масла с вязкостью: 7...40 мм²/с (40 °C), высоковязкие масла с вязкостью: 30...68 мм²/с (40 °C).
Принцип измерения	ультразвуковой
Профили	Передача больших двоичных объектов (BLOB) — Идентификация и диагностика
Рабочее напряжение[В]	8...32 постоянного тока, (два SELV/PELV)
Разрешение	0.1 °C0.1 °F
Ревизия IOLink	1.1.3
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Сопротивление вакууму [мбар]	-1000
Специальная особенность	Позолоченные контакты
Средняя температура	-40...120 °C-40...248 °F
стандарт SDCI	IEC 61131-9: 2013-07
Температура окружающей среды[°C]	-25...60
Температура хранения[°C]	-40...80
Температурный коэффициент [% от диапазона / 10 К]	0,2
Технологическое соединение	резьбовое соединение G 1/2 наружная резьба DN15
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	-40...88 °C-40...190.4 °F
Точность (в диапазоне измерений)	гликолевые растворы (35%)±(5,0 % MW + 0,5 % MEW)высоковязкие масла с вязкостью 46 мм2/с (40°C)±(5,0 % MW + 1,0 % MEW)низковязкие масла с вязкостью 10 мм2/с (40°C)±(5,0 % MW + 1,0 % MEW)вода±(2,0 % MW + 0,5 % MEW)
Точность[К]	± 2,5 (Q >, 5 % MEW)
Требуемый тип главного порта	А
Ударопрочность	DIN IEC 68-2-2720 g (11ms)
Уставка SP	-40...119.4 °C-40...247 °F
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000Hz)
Характеристики поверхности Ra/Rz смачиваемых деталей	Ra <, 1.25µm
Частота в конечной точке FRP[Гц]	1...10000
Частота переключения постоянного тока [Гц]	0...10000
Электрическое проектирование	ПНП/НПН
ЭМС	DIN 61326-1:2021
