Ультразвуковой расходомер IFM SUR12XFBFRKG/US SU6030

Код товара: 193930

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

Код производителяSU6030

АртикулSU6030

Код производителяSUR12XFBFRKG/US

Все характеристики

IFM SU6030 дополнительные характеристики

Описание

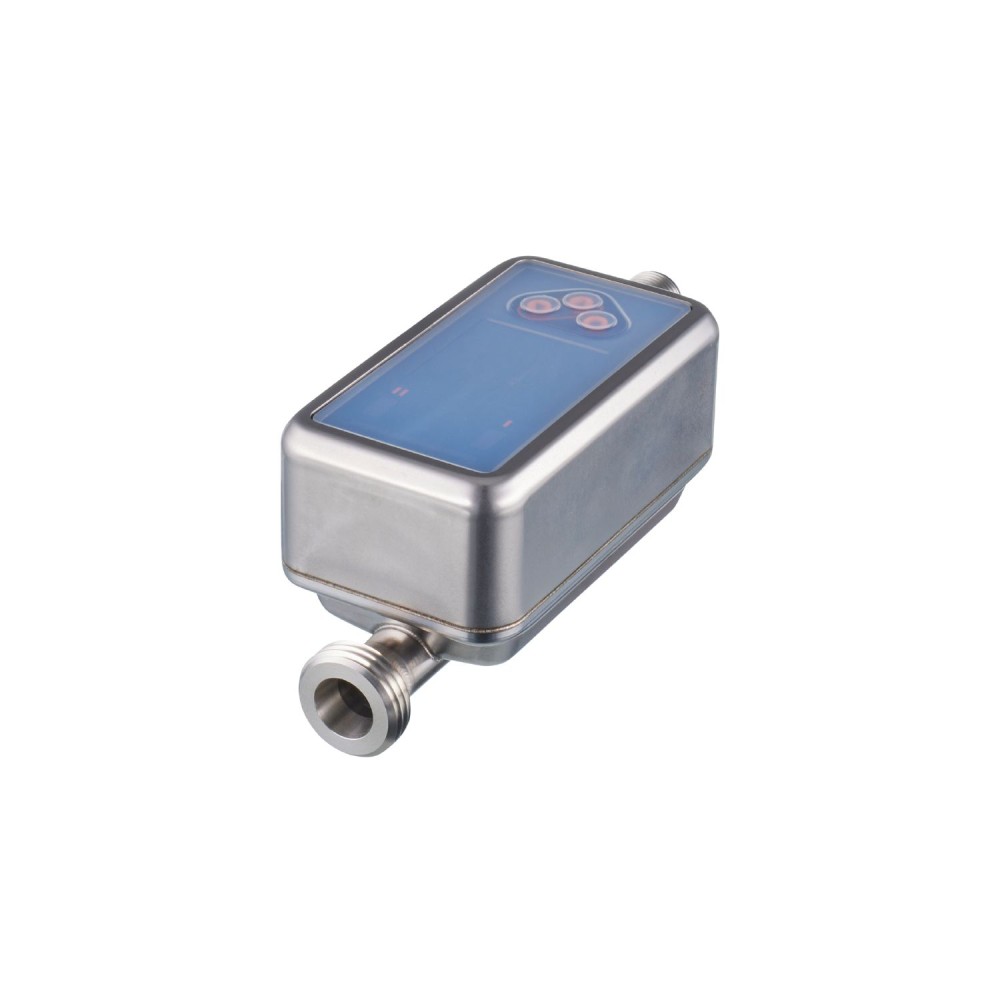

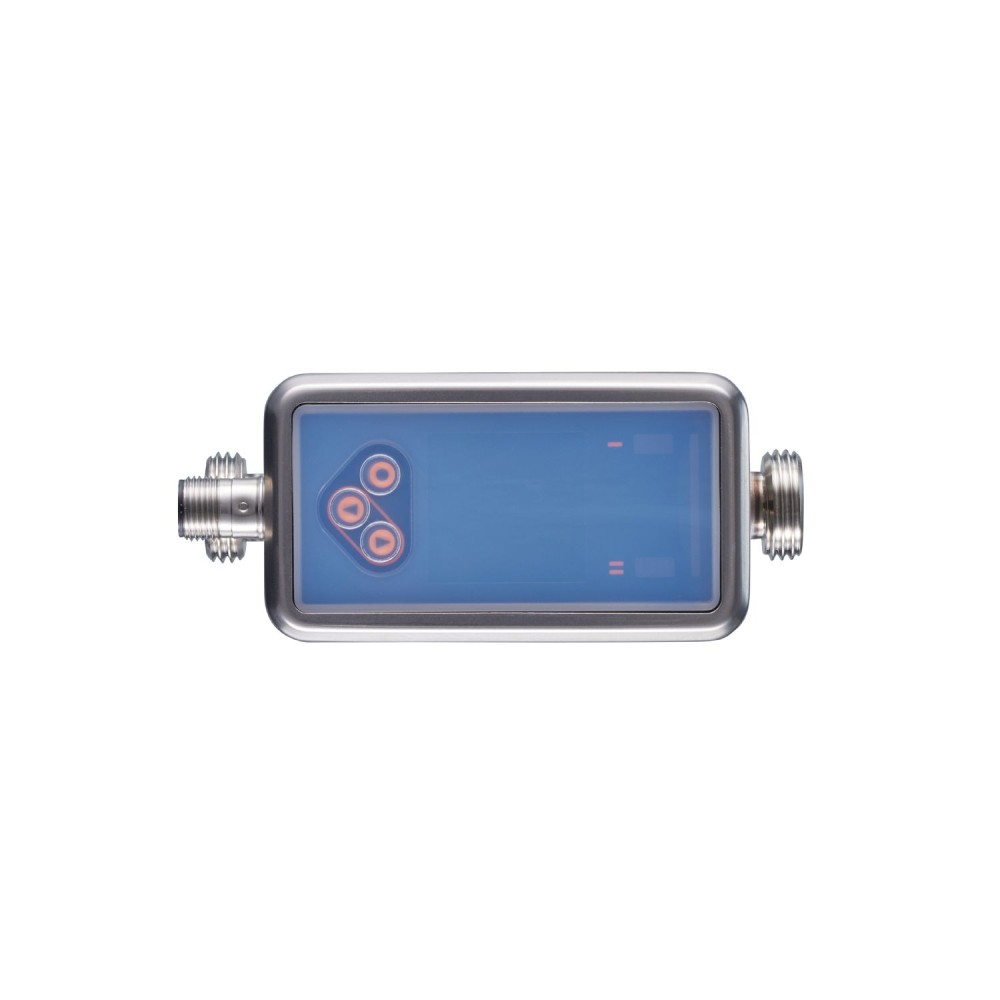

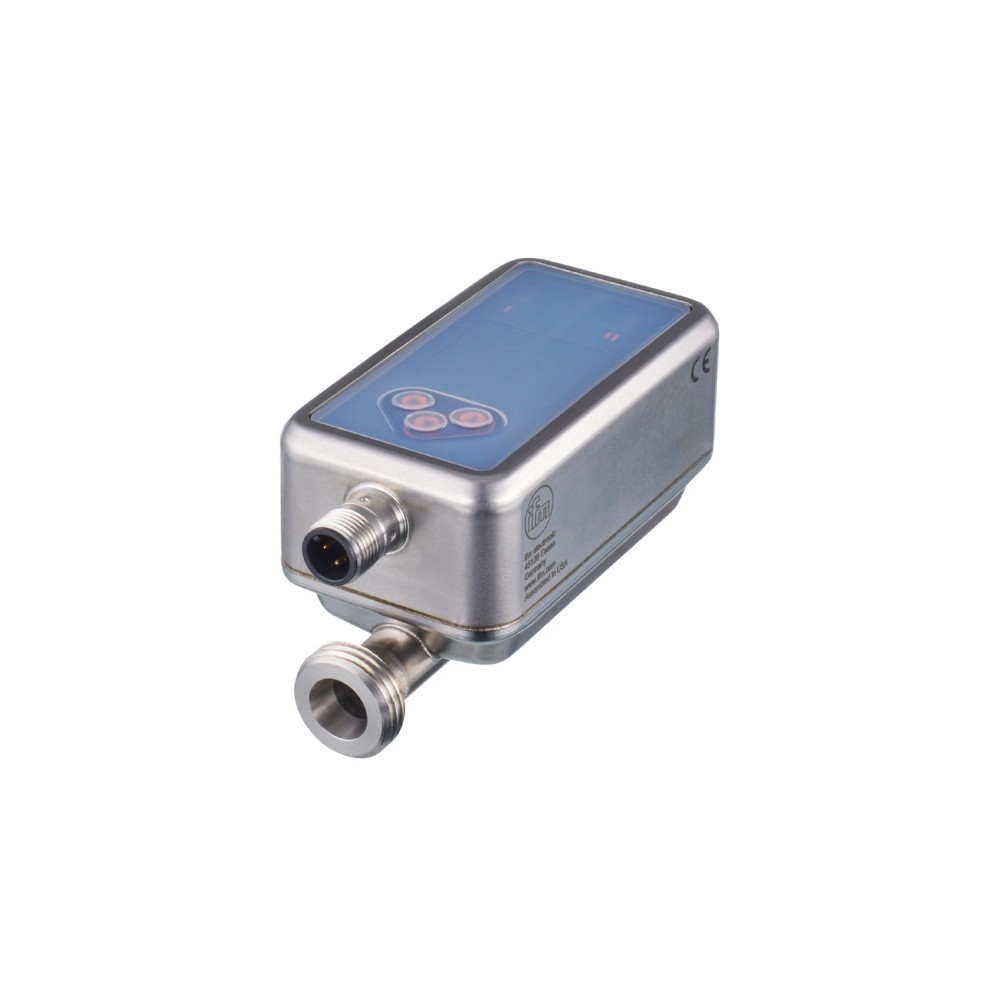

Ультразвуковой расходомер IFM SU6030 (SUR12XFBFRKG/US)

Ультразвуковой расходомер IFM SU6030 предназначен для высокоточного измерения расхода жидкостей в промышленных системах. Принцип действия основан на ультразвуковой технологии, обеспечивающей измерение без движущихся частей и минимизирующей влияние неоднородности потока. Устройство может применяться для сверхчистой воды, обычной воды, растворов гликоля (например, 35%) и масел с вязкостью до 68 мм²/с при 40 °C.

Ключевые технические характеристики и практическое значение

Для принятия решения о применении расходомера критически важны следующие параметры:

Принцип измерения и конструкция:
Используется ультразвуковой принцип. Расходомер имеет прочную измерительную трубу из нержавеющей стали (316L/1. 4404) без компонентов внутри, что гарантирует высокую устойчивость к измеряемым средам, длительный срок службы и исключает влияние толщины стенок трубы на точность.
Диапазон измерения и точность:
Диапазон измерения составляет от 0, 5 до 65 л/мин (от 30 до 3900 л/ч). Высокая повторяемость (±0, 2 % от конечного значения диапазона измерения, MEW) и точность для воды ±(2, 0 % MW + 0, 5 % MEW) обеспечивают надежный контроль критически важных процессов.
Максимальное номинальное давление и технологическое соединение:
Номинальное давление составляет 100 бар (10 МПа), а минимальное разрывное давление – 150 бар (15 МПа). Присоединение к процессу выполняется с помощью резьбового соединения G 1/2 наружная резьба DN15. Высокий класс давления позволяет использовать прибор в системах с высокими рабочими нагрузками.
Выходные сигналы и интерфейс связи:
Устройство оснащено двумя независимыми выходами, которые могут быть настроены как коммутационный сигнал, импульсный, частотный, аналоговый (4... 20 мА) для расхода, а также для контроля температуры среды. Наличие интерфейса IO-Link (Ревизия 1. 1. 3, Тип трансмиссии COM2) обеспечивает интеграцию в современные системы автоматизации с расширенными функциями диагностики и параметризации.
Рабочий температурный диапазон среды:
Датчик позволяет измерять расход жидкостей в широком диапазоне температур от -20 до +100 °C, что делает его применимым в большинстве промышленных теплоносительных и технологических контуров.

Главные преимущества для применения

Высокая химическая и механическая стойкость:
Корпус и измерительная труба из нержавеющей стали (316L/1. 4404) и отсутствие внутренних компонентов обеспечивают устойчивость к агрессивным средам и абразивному износу.
Многофункциональность выходных сигналов:
Два свободно конфигурируемых выхода для расхода и температуры, включая IO-Link и аналоговый сигнал (4... 20 мА), позволяют гибко адаптировать расходомер к различным задачам управления и мониторинга.
Информативный дисплей и диагностика:
Цветной дисплей 1, 44 дюйма (128 x 128 пикселей) и трехцветный диагностический светодиод обеспечивают оперативный контроль состояния, включая определение направления потока и качество сигнала.

Характеристики Ультразвуковой расходомер IFM SUR12XFBFRKG/US SU6030

Основные характеристики

MTTF[лет]	160
Аналоговая конечная точка	-52...65 l/min-3120...3900 l/h-10.817...13.521 m/s-3.12...3.9 m³/h
Аналоговая начальная точка	-65...52 l/min-3900...3120 l/h-13.521...10.817 m/s-3.9...3.12 m³/h
Аналоговые данные процесса	3
Аналоговый выход	4...20 мА
Артикул	SU6030
Вес	485.5
Время задержки включения [с]	5
Время отклика	<, 0.25, (dAP = 0, T09) мс
Входы	сброс счетчика
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, импульсный сигнал, аналоговый сигнал, IO-Link, частотный сигнал, диагностический сигнал, коммутационный сигнал сумматора
Габариты	110 x 48 x 55.1 мм
Данные процесса IOLink (циклические)	Функция Длина бита Сумматор32Мониторинг расхода32Мониторинг температуры32Статус4Выход 11Выход 21
Диагностические функции	определение направления потока, качество сигнала
Диапазон измерения	0.5...65 l/min30...3900 l/h0.104...13.521 m/s0.03...3.9 m³/h
Диапазон отображения	-78...78 l/min-4680...4680 l/h-16.225...16.225 m/s-4.68...4.68 m³/h
Динамический отклик T05 / T09[с]	5,7 / 86
Директива по оборудованию, работающему под давлением	может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Дисплейный блок	л/мин, л/ч, м³/ч, м/с
Длина импульса[с]	0.002...2
Заданное значение SP[°C]	-19.6...100
Замечания	MW = измеренное значение MEW = конечное значение диапазона измерения импульсный и суммарный сигнал доступны только для одного из двух выходов показания точности соблюдаются во всей области применения
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...5
Значение пульса	0.02...99990000 l
Импульсный выход	расходомер
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	SUR12XFBFRKG/US
Количество в упаковке	1 шт.
Конечная точка частоты, FEP	13...65 l/min782...3900 l/h2.713...13.521 m/s0.782...3.9 m³/h
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	Корпус: нержавеющая сталь (316L/1.4404), Дисплей: PFA, Уплотнение дисплея: FKM, Разъём: PBT
Материалы (смачиваемые части)	Трубная секция: нержавеющая сталь (316L/1.4404), Уплотнение технологического соединения: армированное волокно NBR, плоское уплотнение.
Мин. время цикла процесса [мс]	9.6
Мин. разрывное давление	150 бар 15 МПа
Начальная точка аналогового сигнала [°C]	-20...76
Начальная точка частоты, FSP[°C]	-20...76
Номинальное давление	100 бар10 МПа
Общее количество выходов	2
Одобрение UL	Одобрение UL № I034
Отображать	Цветной дисплей 1,44&, quot, , 128 x 128 пикселей. Функция переключения. 2 светодиода, жёлтые. Диагностика. 1 светодиод, трёхцветный.
Отсечка низкого расхода LFC	0.5...3.2 l/min30...195 l/h0.104...0.676 m/s0.03...0.195 m³/h
Повторяемость	± 0,2 % MEW
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault1754
Поставляемые товары	Плоский уплотнитель 2, вставка Centellenpackage
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 75
Примечание о СМИ	водные среды: для сред с содержанием присадок &, gt, 10 % повторяемость является единственным доступным значением, маловязкие масла с вязкостью: 7...40 мм²/с (40 °C), высоковязкие масла с вязкостью: 30...68 мм²/с (40 °C).
Принцип измерения	ультразвуковой
Профили	Передача больших двоичных объектов (BLOB) — Идентификация и диагностика
Рабочее напряжение[В]	18...32 постоянного тока, (два SELV/PELV)
Разрешение	0.1 l/min2 l/h0.001 m/s0.002 m³/h
Разрешение [°C]	0.1
Ревизия IOLink	1.1.3
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Сопротивление вакууму [мбар]	-1000
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-20...100
стандарт SDCI	IEC 61131-9: 2013-07
Температура окружающей среды[°C]	-20...60
Температура хранения[°C]	-25...80
Температурный коэффициент [% от диапазона / 10 К]	0,2
Технологическое соединение	резьбовое соединение G 1/2 наружная резьба DN15
Тип защиты от короткого замыкания	импульсный
Тип крепления	Длина входной трубы 5xDN, длина выходной трубы 1xDN
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	0.5...64.7 l/min32...3880 l/h0.111...13.452 m/s0.032...3.88 m³/h
Точность (в диапазоне измерений)	гликолевые растворы (35%)±(5,0 % MW + 0,5 % MEW)высоковязкие масла с вязкостью 46 мм2/с (40°C)±(5,0 % MW + 1,0 % MEW)низковязкие масла с вязкостью 10 мм2/с (40°C)±(5,0 % MW + 1,0 % MEW)вода±(2,0 % MW + 0,5 % MEW)
Точность[К]	± 2,5 (Q >, 5 % MEW)
Требуемый тип главного порта	А
Ударопрочность	DIN IEC 68-2-2720 g (11ms)
Уставка SP	0.9...65 l/min52...3900 l/h0.18...13.521 m/s0.052...3.9 m³/h
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000Hz)
Характеристики поверхности Ra/Rz смачиваемых деталей	Ra <, 1.25µm
Частота в конечной точке FRP[Гц]	1...10000
Частота переключения постоянного тока [Гц]	0...10000
Электрическое проектирование	ПНП/НПН
ЭМС	DIN 61326-1:2021
